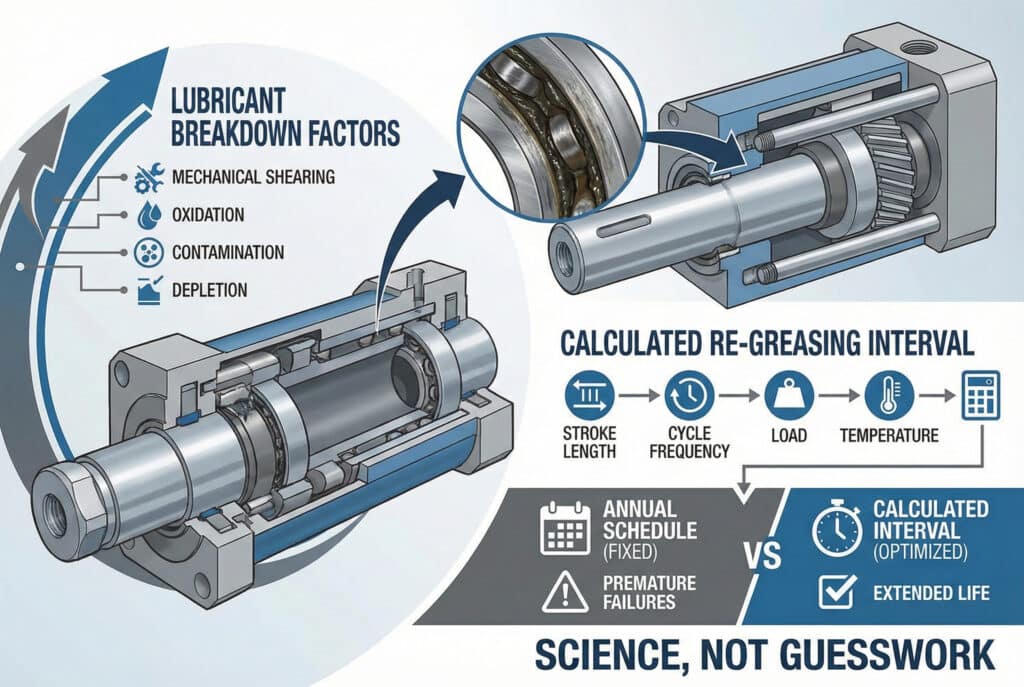

Non è possibile calcolare il momento esatto in cui il film lubrificante verrà meno in ogni guida senza stelo partendo da corsa, carico, velocità, temperatura e pochi moltiplicatori generici. Si può invece calcolare l'esposizione della guida in cicli, distanza percorsa e tempo di funzionamento. Confrontate questa esposizione con la regola di lubrificazione del costruttore per il modello esatto, quindi adeguate l'intervallo sulla base di ispezioni documentate.
Questa distinzione è importante perché «guida senza stelo» comprende meccanismi diversi. Il cilindro pneumatico, il sistema di bande di tenuta, la guida a strisciamento, la guida con seguicamma e la guida con carrello a ricircolo di sfere possono avere istruzioni di lubrificazione separate. Alcuni sono lubrificati permanentemente con grasso. Altri utilizzano un intervallo basato sulla distanza o una tabella di carico specifica del modello.
Punti chiave
- Festo specifica 3,000 km o 3 anni per una guida DGC-8, mentre altre varianti DGC sono senza manutenzione o dipendono dal carico.
- Calcolate cicli e distanza effettivi, non una percentuale inventata della vita del grasso.
- Tenete lubrificante, quantità, punti di lubrificazione, evidenze di ispezione e regola di adeguamento legati al modello completo.
È possibile calcolare direttamente la rottura del film lubrificante?
Schaeffler afferma che la vita operativa precisa del grasso può essere determinata solo in condizioni di esercizio, perché non è possibile calcolare ogni influenza (Schaeffler). La sua approssimazione utilizza intervalli di base e fattori di correzione specifici del prodotto. Ciò non convalida un'equazione universale per cilindri senza stelo costruita con esponenti arbitrari di carico, corsa, cicli, ambiente e temperatura.
La rottura del film lubrificante è la perdita di una separazione e di una protezione sufficienti in un contatto. Può derivare dall'esaurimento del grasso, dal lavoro meccanico, dalla contaminazione, dall'ossidazione, dall'incompatibilità del lubrificante, dalla temperatura o da una viscosità inadeguata. Tuttavia, nessuno di questi meccanismi ha una soglia di campo fissa applicabile a ogni progetto di guida e tenuta.
Perché non calcolare direttamente lo spessore del film? Un modello elastoidrodinamico o di lubrificazione mista difendibile richiederebbe geometria del contatto, rugosità superficiale, distribuzione del carico, velocità di trascinamento, reologia del lubrificante alla temperatura effettiva, comportamento pressione-viscosità e stato di carenza di lubrificante. Un team di manutenzione di guide senza stelo normalmente non dispone di questo insieme di dati. Anche se lo avesse, una banda di tenuta interna e una guida esterna a ricircolo di sfere richiederebbero modelli differenti.
Utilizzate invece tre livelli di evidenza:
- Istruzione del costruttore: il grasso specificato, la quantità, i punti, l'intervallo e il metodo di manutenzione consentito per il codice d'ordine esatto.
- Esposizione calcolata: cicli effettivi, distanza accumulata, ore di funzionamento ed età di calendario.
- Condizione osservata: movimento, pressione, rumore, temperatura, grasso visibile, contaminazione, perdite e stato della guida misurati con una procedura ripetibile.
Il calcolo deve prevedere quando ispezionare o eseguire la manutenzione, non affermare di prevedere l'istante in cui scompare un film microscopico. Questa tesi più circoscritta resta utile. È inoltre verificabile: un altro tecnico può ricostruire il conteggio dei cicli, la distanza, il limite OEM, il risultato dell'ispezione e il motivo della modifica dell'intervallo.
La guida ai meccanismi di invecchiamento del grasso descrive più in dettaglio ossidazione, separazione dell'olio, lavoro meccanico e contaminazione. Questo articolo resta concentrato sulla trasformazione di una regola del costruttore in un programma di manutenzione.
Due zone di lubrificazione, due regole di manutenzione
Parker descrive il cilindro base OSP-P come lubrificato permanentemente con grasso e raccomanda un grasso speciale per basse velocità al di sotto di 0.2 m/s (Parker). Festo, al contrario, stabilisce regole diverse per le guide lineari nelle varianti DGC (Festo). Il cilindro interno e la guida esterna richiedono quindi decisioni di manutenzione separate.
Iniziate identificando il contatto a cui si riferisce l'istruzione di manutenzione:
| Zona di lubrificazione | Componenti tipici | Domanda da risolvere |
|---|---|---|
| Azionamento pneumatico | Tenute del pistone, bande di supporto, superficie interna del tubo | È lubrificato permanentemente, è senza lubrificazione o è destinato alla lubrificazione continua della linea dell'aria? |
| Sistema di bande | Banda di tenuta interna, banda di copertura esterna, raschiatori | È necessario il grasso superficiale e quali detergenti sono vietati? |
| Guida esterna | Cuscinetto radente, seguicamma, carrello a ricircolo di sfere | È senza manutenzione, basata sulla distanza, sul tempo o su una tabella di carico? |
| Modulo aggiunto | Freno, carrello secondario, ammortizzatore, adattatore per lubrificazione centralizzata | Ha un grasso, un punto, una quantità o un intervallo separati? |
Non trasferite l'intervallo della guida esterna al pistone pneumatico. Parker avverte che, se nell'OSP-P viene introdotta la lubrificazione a nebbia d'olio, la fornitura d'olio deve poi rimanere continua. Aggiungere nebbia d'olio non equivale a reintegrare il grasso in un carrello di guida.
Anche le istruzioni DGC di Festo distinguono il sistema di bande dalla guida. Il costruttore afferma che i detergenti che sciolgono il grasso possono danneggiare il rivestimento di grasso della banda di copertura in PU; se il rivestimento manca, la banda va ingrassata leggermente con il prodotto specificato. Ciò non autorizza a pompare una quantità arbitraria nel cilindro.
La costruzione conta quanto il marchio. Un cilindro senza stelo con giunto meccanico e carrello sostenuto direttamente può trasferire alla guida carichi diversi da quelli di un cilindro base abbinato a una guida lineare separata. La guida ai meccanismi di supporto del carico nei cilindri senza stelo spiega perché momenti e guida esterna cambiano il carico di contatto.
Come si convertono i cicli in distanza di scorrimento?
Festo specifica un limite di 3,000 km o 3 anni per la guida DGC-8-G/-GF nelle condizioni indicate (Festo). Per trasformare quella distanza in una data, calcolate la corsa effettivamente accumulata dalla guida. Si tratta di una conversione dell'esposizione, non di un modello della chimica del grasso.
Per una completa estensione e un completo rientro con una corsa (s), la distanza per ciclo è:
Dopo (N) cicli completi, la distanza totale di scorrimento è:
Qui, (d_{\mathrm{cycle}}) e (D) usano la stessa unità di lunghezza della corsa (s), mentre (N) è il numero di cicli completi di andata e ritorno. Convertite il risultato in chilometri prima di confrontarlo con un limite del costruttore espresso in chilometri.
Se sono disponibili solo la frequenza programmata e le ore di funzionamento, stimate il numero teorico di cicli come:
dove (f) è il numero di cicli al minuto e (H) sono le ore di funzionamento programmate. La distanza teorica corrispondente è:
La stima presuppone cicli a corsa completa, senza interruzioni e a frequenza costante. Sovrastimerà l'esposizione durante cambi formato e fermi, ma può sottostimarla se il contatore del PLC viene azzerato, il movimento comprende corse di posizionamento aggiuntive o più carrelli condividono i registri di manutenzione.
Esempio di calcolo dell'esposizione
Considerate una corsa di 750 mm con 20 cicli al minuto per 16 ore di funzionamento programmate al giorno:
La distanza teorica è di 28.8 km per giorno programmato. La soglia di 3,000 km verrebbe raggiunta dopo circa 104 giorni completamente produttivi, ma il limite di calendario OEM potrebbe arrivare prima. Questo calcolo non autorizza a utilizzare il limite del Festo DGC-8 su un altro modello.
Quando possibile, utilizzate un contatore dei cicli PLC non azzerabile o un registro della distanza accumulata. Le corse parziali devono contribuire con la distanza effettiva, non con la corsa nominale. Registrate gli azzeramenti del contatore di manutenzione nell'ordine di lavoro, in modo che il calcolo del servizio successivo parta da dati tracciabili.
La guida alla durabilità 24/7 dei cilindri senza stelo spiega come il profilo di servizio e i modelli di fermata influenzino una revisione dell'affidabilità più ampia.
Gli intervalli OEM dipendono dal progetto esatto della guida
Le istruzioni DGC di Festo del 2024 definiscono almeno tre trattamenti di manutenzione all'interno di una famiglia di prodotti. DGC-8-G/-GF utilizza 3,000 km o 3 anni; DGC-12 fino a -63-G/-GF è descritto come senza manutenzione con reingrassaggio consentito; DGC-KF utilizza un diagramma dell'intervallo dipendente dal carico (Festo). Il suffisso è importante.
Questa variazione è il motivo principale per rifiutare una «vita base» generica come 3,500 ore. Prima di calcolare qualsiasi valore, registrate modello e configurazione completi:
| Esempio del costruttore | Trattamento di lubrificazione pubblicato | Che cosa dimostra l'esempio |
|---|---|---|
| Festo DGC-8-G/-GF | Grasso quando manca il rivestimento; almeno ogni 3,000 km o 3 anni | Possono coesistere un limite di distanza e uno di calendario |
| Festo DGC-12…63-G/-GF | Descritto come senza manutenzione; il reingrassaggio è consentito | Le taglie maggiori non possono ereditare la regola del DGC-8 |
| Festo DGC-KF | Intervallo (S_{\mathrm{int}}) selezionato da un fattore di confronto del carico e da un diagramma; si applica anche il massimo di calendario | La correzione del carico appartiene al modello esatto della guida |
| Festo DGC-HD | Reingrassare dopo 3 anni o dopo la distanza corrispondente dipendente dal carico | La guida per impieghi gravosi ha istruzioni proprie |
| Cilindro base Parker OSP-P | Lubrificazione permanente con grasso; grasso speciale per basse velocità al di sotto di 0.2 m/s | La lubrificazione del cilindro interno può non utilizzare un intervallo periodico basato sulla distanza |
«Senza manutenzione» richiede comunque una lettura attenta. Descrive il trattamento di manutenzione previsto dal costruttore in condizioni documentate. Non significa che il componente sia immune da contaminazione, disallineamento, carico laterale, danni alle tenute o detergenti errati.
Nella nostra esperienza di revisione delle specifiche di sostituzione, un nome abbreviato del prodotto è una fonte comune di errori di lubrificazione. «DGC» o «OSP-P» non bastano. Il suffisso della guida, la taglia, le opzioni, il carrello installato, il sistema di bande e la revisione del manuale determinano quale istruzione si applica. Indicate la revisione del documento accanto al contatore di manutenzione.
Per un contesto completo di manutenzione preventiva, collegate l'attività di lubrificazione alla checklist di manutenzione dei cilindri senza stelo. La lubrificazione non può compensare un fissaggio allentato, un cattivo allineamento, un momento eccessivo, bande danneggiate o un circuito dell'aria ostruito.
Quali condizioni giustificano un intervallo più breve?
Festo indica di ridurre gli intervalli delle guide DGC per corse inferiori a 50 mm, velocità superiori a 2 m/s, temperature superiori a 40°C e ambienti sporchi. Alcune varianti segnalano anche corse superiori a 2,000 mm (Festo). Sono avvertenze specifiche del modello, non moltiplicatori percentuali universali.
Utilizzate il metodo di correzione indicato dal costruttore quando esiste. Se il manuale dice «dimezzare l'intervallo», applicate la regola solo alla configurazione e alla condizione elencate. Se fornisce una formula e un diagramma di confronto del carico, conservate la revisione del diagramma e l'ingresso calcolato. Non inventate un esponente per colmare un'istruzione mancante.
Le condizioni seguenti devono attivare una revisione ingegneristica:
- Corse brevi e alternative: gli elementi volventi o i raschiatori possono lavorare solo su una sezione stretta, limitando la ridistribuzione.
- Alta velocità o accelerazioni frequenti: possono cambiare condizioni di contatto, calore e movimento del grasso.
- Temperatura alta o bassa: viscosità, separazione dell'olio, invecchiamento e resistenza all'avviamento possono portare il grasso fuori dalla finestra operativa prevista.
- Polvere, lavaggio o fluido di processo: contaminazione e compatibilità del detergente possono dominare l'intervallo.
- Carico combinato o momento elevato: il carico del carrello può superare la condizione di riferimento alla base della tabella degli intervalli OEM.
- Lunghi periodi di inattività: invecchiamento di calendario, condensa, corrosione o migrazione del grasso possono diventare rilevanti prima che il contatore della distanza raggiunga il limite.
- Disallineamento o carico laterale: l'attrito aggiuntivo è un guasto meccanico, non la prova che aggiungere altro grasso sia la riparazione corretta.
NLGI sconsiglia di mescolare grassi diversi e raccomanda prove di compatibilità ASTM D6185 quando la miscelazione non può essere evitata (NLGI). Una tabella degli addensanti è solo una guida approssimativa, perché anche olio base e additivi influenzano la compatibilità.
Schaeffler fornisce una regola di selezione ancora più restrittiva per le proprie guide di precisione: stesso tipo di olio base, addensante compatibile, viscosità dell'olio base entro un grado ISO VG e stessa classe di consistenza NLGI, altrimenti occorre verificare la compatibilità (Schaeffler). Questi criteri spiegano il rischio; il grasso approvato dal costruttore della guida senza stelo resta vincolante.
Rilevate una pressione di azionamento maggiore o un movimento a scatti dopo la manutenzione? Verificate identità e quantità del lubrificante, carico della guida, allineamento, controlli di velocità e contaminazione prima di accorciare di nuovo l'intervallo. La guida alla diagnosi del movimento a scatti separa i sintomi di lubrificazione dalle cause legate al controllo del flusso e all'attrito delle tenute.
Come va convalidato il primo intervallo?
Le istruzioni DGC-HD di Festo indicano di reingrassare i carrelli a rulli dopo 3 anni o dopo una distanza dipendente dal carico e di dimezzare l'intervallo nelle condizioni severe elencate (Festo). Lo stesso documento richiede il movimento durante la lubrificazione e identifica due fori perché i carrelli non condividono il lubrificante. I dettagli della procedura contano quindi quanto la tempistica.
Partite dal limite OEM esatto e programmate un'ispezione prima di tale limite su un'applicazione nuova o scarsamente documentata. Il punto di ispezione non è automaticamente il nuovo punto di reingrassaggio. Serve a stabilire se l'ipotesi iniziale è sufficientemente conservativa.
Registrate una linea di base in buone condizioni dopo la messa in servizio:
- pressione di alimentazione e delle porte durante un movimento rappresentativo;
- tempo di corsa completa o di percorrenza del segmento;
- comportamento allo spunto dopo il normale periodo di inattività;
- lettura ripetibile di rumore o vibrazione in una posizione identificata;
- temperatura della guida o del carrello usando lo stesso strumento e metodo di emissività;
- condizione visibile del grasso quando l'ispezione è consentita;
- condizione di banda, raschiatore, guida, carrello e raccordo;
- carico effettivo, momento, velocità, profilo di corsa, conteggio dei cicli e distanza accumulata.
Durante l'ispezione programmata, confrontate condizioni equivalenti. Una temperatura superficiale più alta in una giornata calda non indica automaticamente un cedimento del grasso. Un tempo di corsa maggiore dopo la sostituzione del regolatore non è confrontabile con la linea di base originale. Annotate la condizione di esercizio accanto a ogni misura.
Utilizzate due orologi: esposizione ed età di calendario. L'azione successiva scatta al primo dei limiti documentati. Una guida a basso ciclo può raggiungere il requisito dei tre anni prima del limite di distanza, mentre una guida ad alto ciclo può consumare la distanza ammessa in pochi mesi. Questa semplice regola del «limite più vicino» è più difendibile di un unico programma basato solo sulle ore.
Non estendete un intervallo OEM solo perché l'esterno della guida appare pulito. Ogni estensione richiede l'approvazione del fornitore o un processo di affidabilità documentato con misure ripetibili, accesso per l'ispezione, riesame dei rischi e conseguenze del guasto. Assi legati alla sicurezza, carichi sospesi, freni e guide non accessibili meritano controlli più rigorosi.
Se pressione, allineamento o carico della guida stanno variando, correggete prima la causa meccanica. La guida al carico laterale spiega perché la sola lubrificazione non può eliminare i carichi indesiderati su cuscinetti e tenute.
Una scheda di lavoro di reingrassaggio difendibile
Schaeffler osserva che la quantità di reingrassaggio per le proprie guide di precisione è circa il 50% della quantità iniziale e preferisce diverse applicazioni parziali a una sola applicazione completa (Schaeffler). È un'evidenza utile per quelle guide, ma non è un valore universale in grammi per le guide senza stelo.
Costruite l'ordine di lavoro a partire da campi specifici del modello:
| Campo | Voce richiesta | Verifica |
|---|---|---|
| Asset | Costruttore, modello, numero di serie, guida e opzioni | Corrisponde alla macchina |
| Istruzione | Manuale, revisione, pagina e metodo | Configurazione corretta |
| Intervallo | Distanza, cicli, ore, calendario o condizione | Limite e unità indicati |
| Esposizione | Contatore, corsa, distanza e ore | Gli azzeramenti sono tracciabili |
| Lubrificante | Prodotto approvato esatto | Il riempimento esistente è compatibile |
| Quantità | Quantità OEM per ogni punto | Non ipotizzate un intervallo in grammi |
| Procedura | Isolamento, pulizia, posizione, movimento e riavvio | Conforme a OEM e sicurezza |
| Ispezione | Pressione, movimento, rumore, temperatura e condizione | Stesso metodo della linea di base |
| Decisione | Mantenere, accorciare, analizzare o fare escalation | Evidenza registrata |
Prima del rilascio, confermate che il metodo di manutenzione stesso sia consentito. Una guida protetta potrebbe non ammettere il reingrassaggio. Un'opzione di lubrificazione centralizzata potrebbe richiedere il collegamento di entrambi gli adattatori. Un cilindro con grasso permanente potrebbe vietare l'operazione periodica presupposta da una scheda generica.
Qui non è inserita alcuna scheda di calcolo proprietaria perché l'attuale libreria di strumenti di Bepto Pneumatica non calcola intervalli di lubrificazione specifici del modello. Un foglio di calcolo o un contatore PLC può eseguire la conversione della distanza, ma non deve suggerire che la distanza da sola predica il cedimento del grasso.
FAQ sul reingrassaggio delle guide senza stelo: che cosa deve chiedere il team di manutenzione?
La documentazione DGC di Festo comprende, nella stessa serie, una regola di 3,000 km o 3 anni, varianti senza manutenzione e intervalli della guida dipendenti dal carico (Festo). Queste risposte si concentrano sull'identificazione della regola di riferimento, sul calcolo dell'esposizione e sulla convalida, senza presentare una stima come previsione universale della vita del grasso.
Una formula può calcolare l'intervallo di reingrassaggio per ogni guida senza stelo?
No. Schaeffler afferma che la vita precisa del grasso può essere stabilita solo in condizioni operative, mentre Festo utilizza regole diverse per le diverse guide DGC. Calcolate cicli, distanza, ore ed età di calendario, quindi applicate l'intervallo documentato del modello esatto. Usate le ispezioni per rivedere il programma senza inventare moltiplicatori universali di carico o temperatura.
Come si converte un intervallo di 3,000 km in tempo di calendario?
Per cicli completi di andata e ritorno, moltiplicate la corsa per due e per il conteggio effettivo dei cicli. Una guida con corsa di 750 mm accumula 1.5 m per ciclo completo. Dividete 3,000 km per la distanza giornaliera misurata, quindi confrontate il risultato con il limite di calendario del costruttore. Utilizzate i conteggi PLC quando disponibili invece di presumere una produzione programmata senza interruzioni.
Devo aggiungere grasso finché quello vecchio non viene espulso?
Solo quando la procedura esatta del costruttore prevede un foro di uscita o un metodo di spurgo e indica la quantità richiesta. Il DGC-HD di Festo richiede entrambi i fori di lubrificazione perché i suoi due carrelli non condividono il lubrificante, mentre altre varianti DGC sono senza manutenzione. Uno spurgo alla cieca può riempire eccessivamente un meccanismo, contaminare le bande o danneggiare tenute e raschiatori.
È possibile miscelare grassi NLGI di grado 2 diversi?
Non automaticamente. NLGI afferma che le tabelle di compatibilità sono guide approssimative e raccomanda prove ASTM D6185 quando la miscelazione non può essere evitata. Due prodotti NLGI di grado 2 possono usare oli base, addensanti e sistemi di additivi differenti. Mantenete l'identità del prodotto approvato nel registro di manutenzione e ottenete istruzioni scritte prima di cambiarlo.
Quali segnali di condizione vanno monitorati tra un servizio e l'altro?
Registrate conteggio dei cicli, distanza accumulata, tempo di movimento, pressione di azionamento, rumore o vibrazione ripetibili, temperatura del carrello, grasso visibile, contaminazione e condizione della guida. Festo segnala condizioni come corse inferiori a 50 mm, velocità superiori a 2 m/s e temperature superiori a 40°C per intervalli più brevi su determinate guide DGC. Conservate sempre il contesto operativo.
