I mini cilindri consentono un movimento di precisione in spazi compatti, ottimizzando i progetti su piccola scala. Esplorate la nostra serie di mini cilindri, progettati per applicazioni in cui lo spazio è limitato. La loro struttura leggera e compatta li rende gli attuatori ideali per attività di alta precisione come l'assemblaggio di componenti elettronici, i dispositivi medici e la manipolazione di pezzi fini, offrendo prestazioni e affidabilità eccellenti in un ingombro minimo. Trovate subito la misura giusta per la vostra applicazione.
Avete bisogno di prodotti per il vostro progetto?
Sappiamo che l'approvvigionamento può essere impegnativo.
Compilate il modulo con i vostri articoli specifici (non esitate a elencare anche componenti unici o difficili da trovare), inviate la vostra richiesta e ottenete le soluzioni su misura che state cercando! Dimenticate le offerte generiche; siamo specializzati nel comprendere le vostre esatte esigenze e nel fornire risultati che calzano a pennello.
La nostra serie di mini cilindri è stata progettata per spazi compatti e applicazioni leggere. Grazie alle loro dimensioni ridotte, al controllo preciso e alla risposta rapida, sono la scelta ideale per settori come l'elettronica, il medicale e l'automazione su piccola scala, aiutandovi a realizzare operazioni automatizzate più fini ed efficienti.
Le dimensioni ridotte dei fori e il design complessivo miniaturizzato li rendono perfetti per le apparecchiature e le applicazioni con spazio di installazione estremamente limitato.
Grazie al loro piccolo volume interno, l'aria si riempie e si esaurisce rapidamente, conferendo ai mini cilindri eccellenti caratteristiche di risposta dinamica ed elevate frequenze operative.
L'elevata precisione di produzione consente di produrre in modo accurato piccole corse e forze, adatte a compiti operativi delicati e raffinati.
I minicilindri, spesso chiamati cilindri a penna o cilindri di piccole dimensioni, si riferiscono tipicamente a cilindri con alesaggio di dimensioni ridotte (ad esempio, da Ø4 mm a circa Ø25 mm). Sono la scelta ideale per carichi leggeri, corse brevi e operazioni ad alta frequenza.
Utilizzando attrezzature di lavorazione ad alta precisione e un rigoroso controllo delle tolleranze per garantire l'accuratezza dimensionale e il funzionamento costante.
Costruiti con materiali di alta qualità e resistenti all'usura per gli steli e le guarnizioni, combinati con soluzioni di lubrificazione ottimizzate per estendere in modo significativo la durata di servizio.
Offre diversi modelli derivati, come le versioni guidate, non rotanti e a doppia asta, per soddisfare le richieste di applicazioni più complesse.
Forniamo servizi di personalizzazione rapidi e flessibili per lunghezze di corsa speciali, dimensioni di montaggio o requisiti di materiale.
Ad esempio, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16, Ø20, Ø25 mm.
Da pochi millimetri a oltre cento, personalizzabili.
In genere 0,1~0,7 MPa o 0,1~1,0 MPa.
A semplice effetto (ritorno a molla/estensione), a doppio effetto.
Di solito i paracolpi elastici alle due estremità o l'assenza di imbottitura.
Filettature piccole come M3, M5, G1/8.
Pistone magnetico opzionale per il rilevamento della posizione con interruttori magnetici.
Gamma standard, con versioni resistenti alle alte e basse temperature personalizzabili.
Per i parametri dettagliati, fare riferimento ai manuali dei singoli prodotti o a consultate i nostri esperti tecnici.

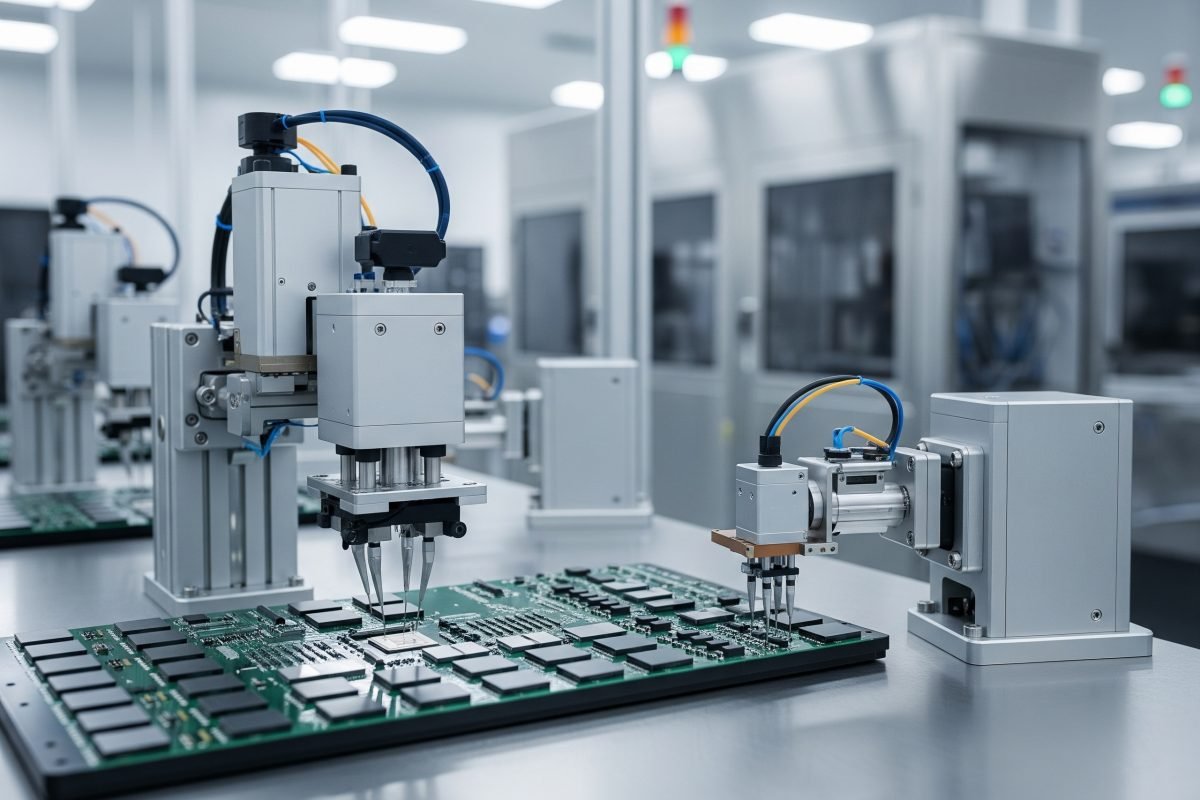

Pick-and-place di chip, assemblaggio di precisione di piccoli componenti, azionamento di sonde di prova, ecc.

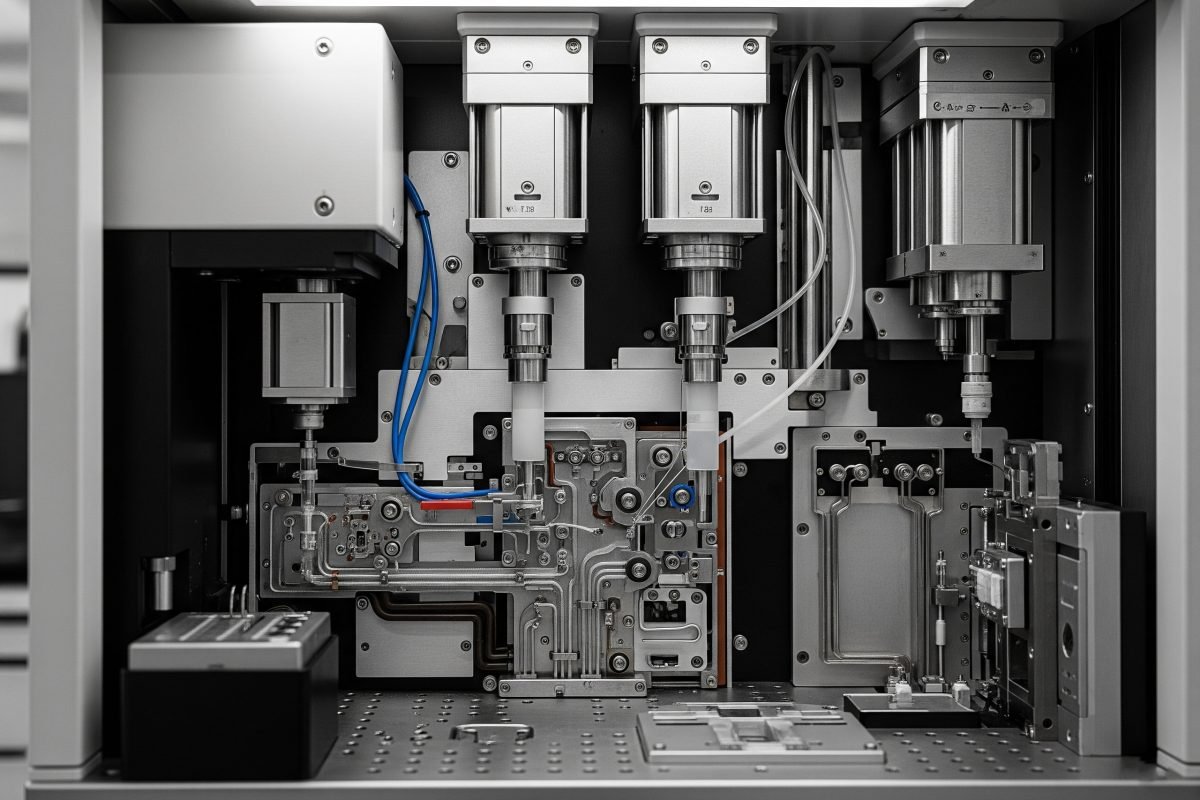

Manipolazione di campioni, erogazione di reagenti, commutazione di valvole, azionamento di piccole pompe, ecc.

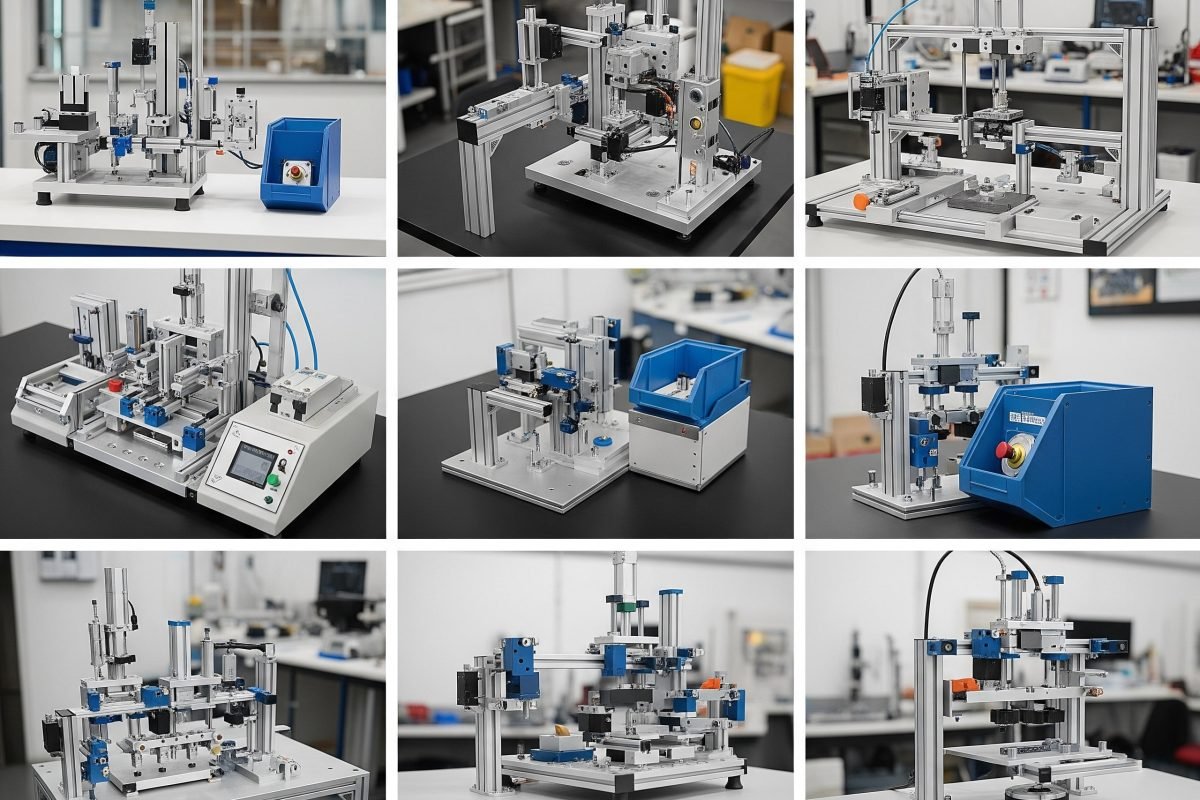

Macchine di assemblaggio da tavolo, piccoli sistemi di smistamento, attrezzature per laboratori didattici, ecc.

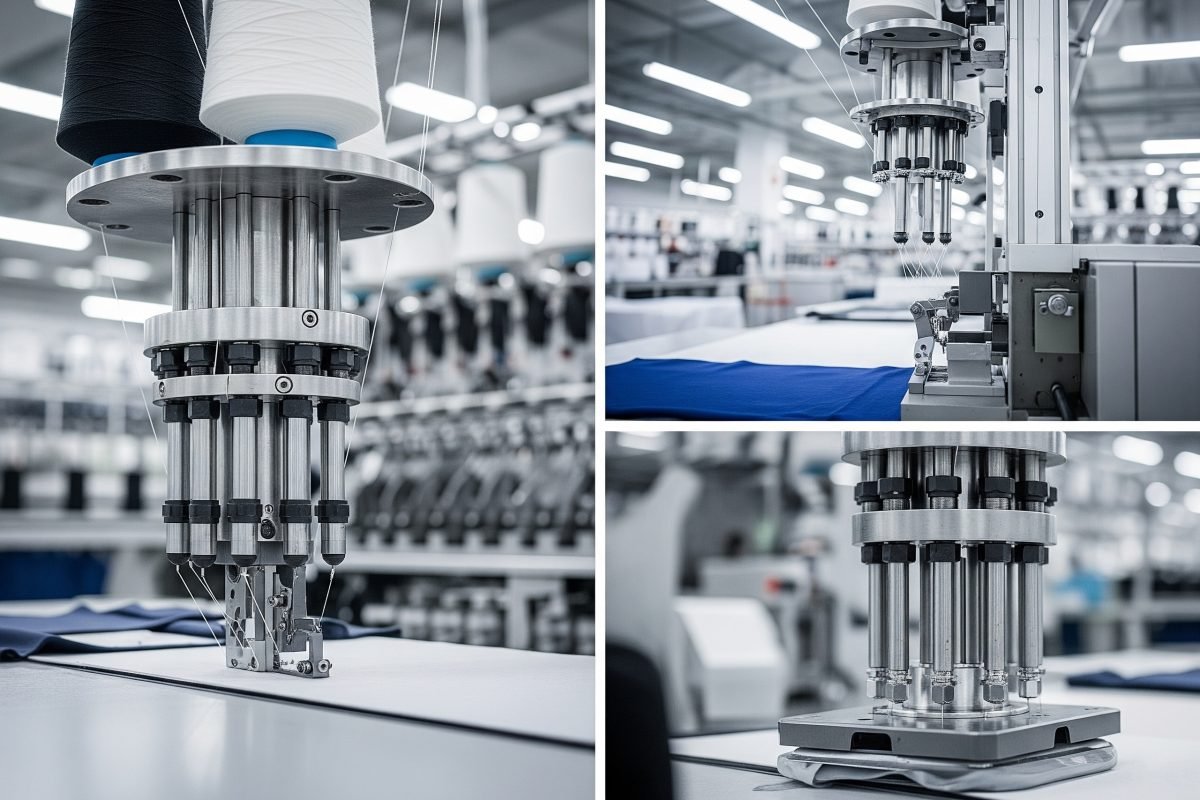

Per il cambio del filo, il taglio del filo, piccole pressioni e altri movimenti delicati.

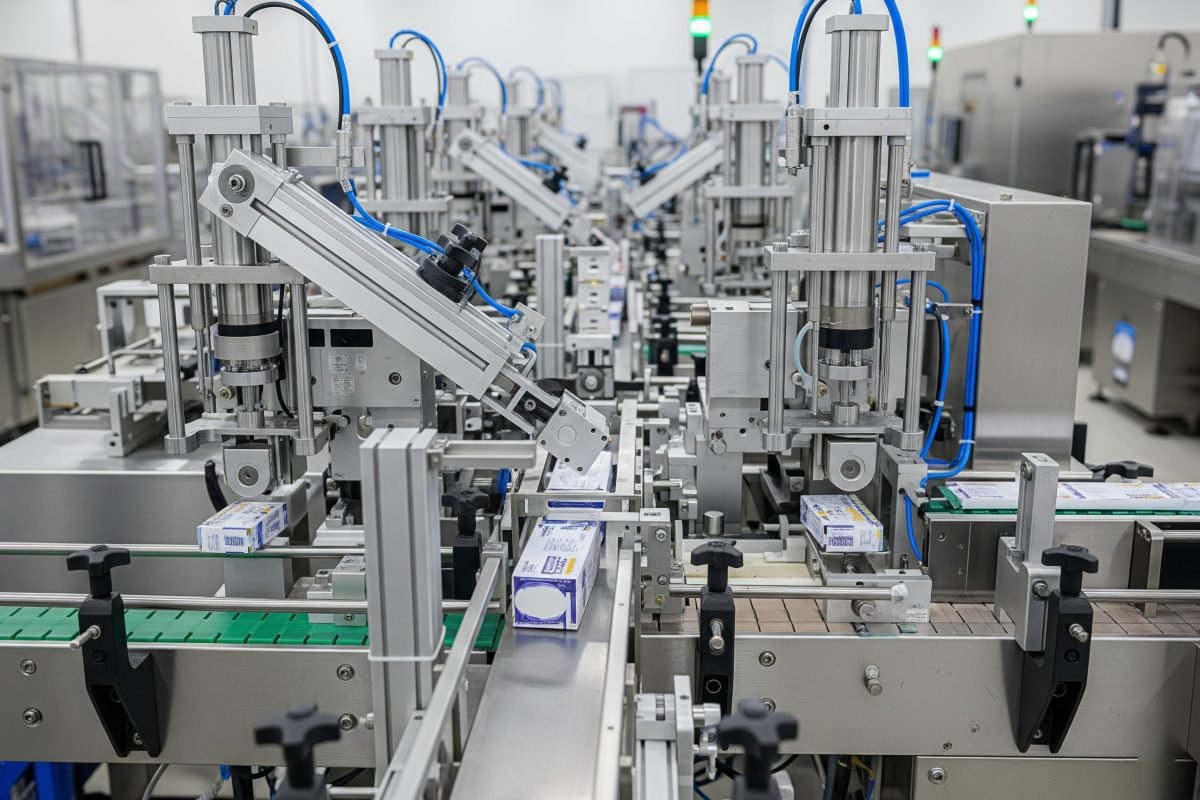

Azioni ausiliarie nel confezionamento di piccoli articoli, etichettatura, sigillatura, ecc.
Costruire piccole piattaforme sperimentali, modelli robotici, dimostrazioni didattiche automatizzate, ecc.
Una corretta installazione e un'adeguata manutenzione prolungano notevolmente la durata dei minicilindri.
A causa delle dimensioni ridotte dell'alesaggio, i minicilindri hanno una forza di uscita relativamente ridotta. Ad esempio, un minicilindro di Ø 10 mm alla pressione di esercizio di 0,5 MPa ha una forza di uscita teorica (in estensione) di circa 39 Newton (circa 4 kgf).
Al momento della scelta, effettuare i calcoli in base al carico effettivo, al tipo di movimento (spinta o trazione) e al fattore di sicurezza richiesto. In genere si raccomanda che la forza di uscita teorica del cilindro sia pari ad almeno 1,5-2 volte il carico effettivo. Per carichi maggiori, si devono considerare cilindri con alesaggi più grandi o altri tipi di attuatori.
Mini cilindri a semplice effetto: Hanno una porta d'aria; la pressione dell'aria spinge il pistone in una direzione, mentre una molla o un carico esterno lo fa rientrare. I tipi includono il ritorno a molla (estensione dell'aria, ritrazione della molla) e l'estensione a molla (ritrazione dell'aria, estensione della molla).
Mini cilindri a doppio effetto: Dispongono di due porte d'aria che controllano l'estensione e la retrazione tramite la pressione dell'aria.
Sì, a causa della loro precisa struttura interna e delle piccole distanze, i minicilindri hanno in genere requisiti di purezza dell'aria più elevati rispetto ai cilindri più grandi. Contaminanti come l'umidità, l'olio e la polvere presenti nell'aria compressa possono facilmente causare il bloccaggio delle bobine delle valvole, l'usura delle guarnizioni o malfunzionamenti.
Raccomandazioni:
L'aria pulita è fondamentale per un funzionamento stabile e affidabile a lungo termine dei minicilindri.
I minicilindri standard (soprattutto quelli a penna con corpo rotondo) sono progettati principalmente per carichi assiali. A causa degli steli sottili e della lunghezza limitata della guida, la loro capacità di sopportare carichi laterali o momenti è molto limitata.
Carichi o momenti laterali significativi possono portare a:
Per le applicazioni con carichi laterali, si raccomanda di:
Quando si sceglie un interruttore magnetico per un minicilindro, occorre considerare i seguenti punti:
A causa dei vincoli dimensionali, la scelta e l'installazione degli interruttori magnetici per i cilindri mini può essere più critica rispetto a quella dei cilindri standard. Consultare le nostre guide alla scelta degli accessori o consultare l'assistenza tecnica.
I nostri mini cilindri, grazie alla loro eccezionale compattezza, all'elevata precisione e alla rapidità di risposta, forniscono un valido supporto per la miniaturizzazione delle apparecchiature e il miglioramento delle prestazioni. Esplorate subito la nostra serie di prodotti o contattate il nostro team di esperti di pneumatica per ricevere consigli professionali sulla scelta e soluzioni personalizzate.
