空気圧シリンダーにおける「ディーゼル効果」（マイクロディーゼル現象）の物理学

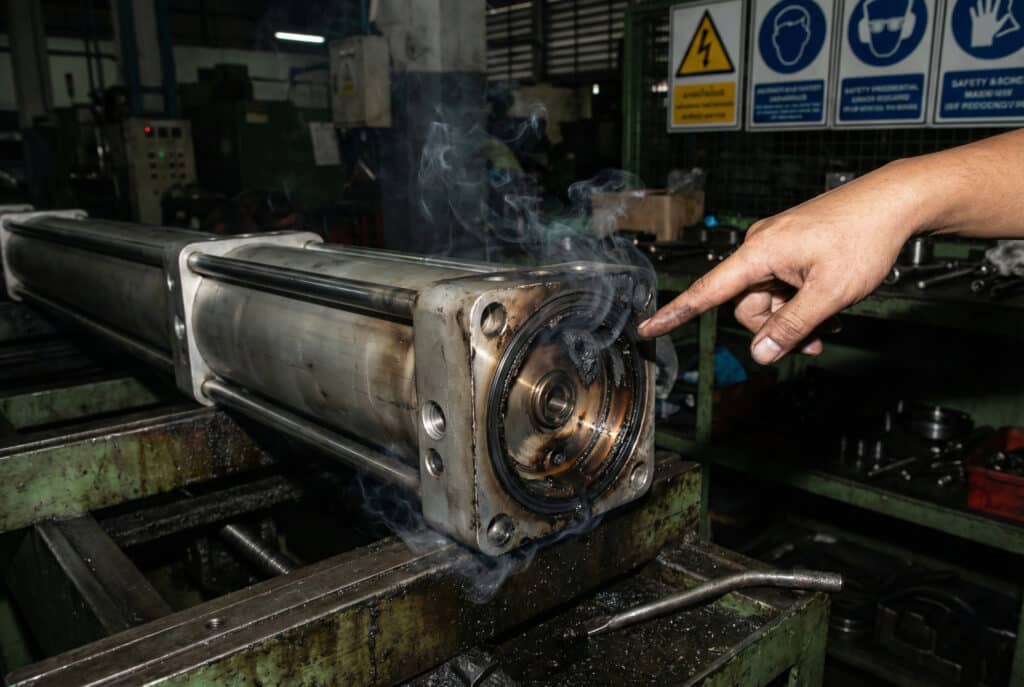

生産ラインから鋭い爆発音が響き、続いて空圧シリンダーから煙が噴き出した。 💥 ユニットを点検すると、黒く焦げたシール、焼け焦げた内部表面、そして独特の刺激臭が確認される。電気系統の故障をまず疑うかもしれないが、これははるかに珍しい現象——「ディーゼル効果」またはマイクロディーゼリングと呼ばれる現象だ。圧縮空気がシリンダー内部の潤滑油や汚染物質を自然発火させ、ミリ秒単位で1000℃を超える高温を発生させるのである。.

空気圧シリンダーにおけるディーゼル効果は、空気の急激な圧縮により発生する熱が、圧縮空気流中に存在するオイルミスト、潤滑油、または炭化水素系汚染物質を引火させるのに十分な場合に見られる。 断熱圧縮¹ 空気温度を20°Cから600°C以上に0.01秒未満で上昇させ、到達する 自己着火温度² ほとんどの油（300～400℃）の沸点を超える。その結果生じる燃焼は、シールの大規模な損傷、表面の焼け焦げ、潜在的な安全上の危険を引き起こし、特に3m/s以上で動作する高速シリンダーや潤滑過多のシステムで事故が頻発する。.

オハイオ州のプラスチック製造工場の安全管理者マイケルから受けた電話は、決して忘れないだろう。彼の施設では2か月間にわたり空気圧シリンダーで3件の「爆発」が発生し、そのうち1件は100mmボアのシリンダーからエンドキャップを完全に吹き飛ばし、作業エリアを飛び散らせるほどの深刻な事故だった。 幸い負傷者は出なかったが、このニアミスを契機に直ちに調査が開始された。そこで判明したのは、ディーゼル効果の典型例だった。この現象は、設備を損傷させたり従業員の安全を脅かすまで、多くの技術者がその存在すら知らない現象なのである。.

目次

• ディーゼル効果とは何か、また空気圧システムではどのように発生するのか？
• 空気圧シリンダーにおけるマイクロディーゼリングを引き起こす条件は何か？
• 故障したシリンダーにおけるディーゼル効果の損傷をどのように特定しますか？
• どのような予防策がディーゼル効果のリスクを排除するのか？

ディーゼル効果とは何か、また空気圧システムではどのように発生するのか？

ディーゼル効果の背後にある熱力学を理解することは、その防止に極めて重要です。🔥

ディーゼル効果とは、可燃性蒸気を含む空気が急速に圧縮されることで十分な熱が発生し、自然発火を引き起こす断熱圧縮着火現象である。これはディーゼルエンジンの圧縮行程に類似している。空気圧シリンダーでは、熱が放散される速度よりも速く空気が圧縮される場合（断熱状態）に発生し、温度は次の関係式に従って上昇する。 $T_{2} = T_{1} \left( \frac{P_{2}}{P_{1}} \right)^{\frac{\gamma – 1}{\gamma}}$, 、どこで $γ$空気の場合、圧縮比は1.4である。大気圧から10バールへの圧縮を0.01秒で実施すると、理論上は温度が575℃まで上昇する。これは、ほとんどの空気潤滑剤の自然発火点である300～400℃を大きく上回る値である。.

断熱圧縮の熱力学

通常のシリンダー作動では、空気圧縮は比較的緩やかに進行するため、熱はシリンダー壁を通じて放散される（等温圧縮）。しかし、高速シリンダー作動やバルブの急激な開放時のように圧縮が急速に発生すると、熱伝達の時間が不足し、断熱状態が生じる。.

断熱圧縮時の温度上昇は次の式に従う 理想気体の法則³ 空気（γ = 1.4）の場合、絶対圧1バールから8バール（ゲージ圧7バール、典型的な空気圧）まで圧縮すると、温度が20°C（293K）から約520°C（793K）まで上昇する。これは鉱物油（自己着火温度300-350°C）や合成潤滑油（350-450°C）の自己着火温度をはるかに上回る。 （793K）まで上昇する。これは鉱物油（300-350°C）や合成潤滑油（350-450°C）の自然発火温度をはるかに超える。.

点火シーケンス

ディーゼル効果は急速な順序で発生する：

1. 急速圧縮高速ピストン運動または急激な加圧
2. 温度急上昇断熱加熱により空気温度が500～700℃まで上昇する
3. 燃料の気化油ミストまたは汚染物質が着火温度に達する
4. 自己着火外部点火源なしに燃焼が始まる
5. 圧力急上昇燃焼により供給圧力の2～5倍の圧力上昇が生じる
6. 熱損傷極端な温度はシールを破壊し、表面を焦がす

この現象全体は10～50ミリ秒で発生する——ほとんどの圧力解放システムが反応できる速度よりも速い。.

ディーゼルエンジン運転との比較

パラメータ	ディーゼルエンジン	空気圧シリンダーのディーゼル効果
圧縮比	14:1から25:1	8:1～12:1（標準）
最高気温	700～900℃	500-1000℃以上
燃料源	噴射されたディーゼル燃料	オイルミスト、潤滑油蒸気、汚染物質
点火時期	制御された、意図的な	制御不能な、偶発的な
頻度	毎周期（意図的な）	稀な事象（意図しない）
圧力急上昇	設計によって制御される	制御不能で、破壊的な可能性を秘めた

エネルギー放出と損傷可能性

ディーゼル効果で放出されるエネルギーは燃料濃度によって決まる。わずかな量の油でもかなりの熱を発生させることがある：

• 1ミリグラムの油 1リットルのシリンダー容積で温度を100～200℃上昇させることができる
• 完全燃焼 典型的なオイルミスト（10-50 mg/m³）は40-200 kJ/m³を放出する
• 圧力スパイク ディーゼル効果事象において20～50バールの圧力が測定された
• 局所的な温度 燃焼部位では1000℃を超えることがある

マイケルが所有するオハイオ州のプラスチック工場において、100mmシリンダー内に蓄積した約50mgの油分が燃焼した際、その圧力がエンドキャップの保持力を上回り、致命的な破損を引き起こしたと算出された。.

空圧システムが脆弱である理由

いくつかの要因により、空圧シリンダーはディーゼル効果の影響を受けやすい：

1. 油分含有量コンプレッサーオイルのキャリーオーバー、過剰潤滑、または汚染
2. 高圧縮比大口径シリンダー（高速作動型）
3. デッドボリューム極端な圧縮を受ける閉じ込められた空気のポケット
4. 急速な循環高速運転により断熱状態が生じる
5. 空気の質が悪いコンプレッサーの問題による炭化水素汚染

空気圧シリンダーにおけるマイクロディーゼリングを引き起こす条件は何か？

リスク要因を特定することで、予防的対策が可能となります。⚠️

マイクロディーゼル現象は、以下の3条件が重なった際に発生する：十分な圧縮速度（通常ピストン速度＞2m/s）、適切な燃料濃度（オイルミスト＞5mg/m³または蓄積した油分沈殿物）、適切な圧力比（圧縮比＞6:1）。 追加的な危険因子には、高温環境、酸素濃縮雰囲気、デッドエンドシリンダー構造、および適切な濾過装置を伴わないオイル浸漬式コンプレッサーの使用が含まれる。シリンダー内径が大きくなるほどリスクは指数関数的に増加する。これは、より大きな容積がより多くの燃料を収容し、より大きなエネルギー放出を引き起こすためである。.

臨界圧縮速度閾値

ピストン速度は圧縮が断熱か等温かを決定する：

低リスク（＜1 m/s）：

• 十分な放熱時間
• 圧縮は等温状態に近づく
• 温度上昇は通常100℃未満

中程度の危険度（1-2 m/s）：

• 部分的な放熱
• 温度上昇 100～300°C
• 高油濃度によるディーゼル効果の可能性

高リスク（>2 m/s）：

• 本質的に断熱圧縮
• 温度上昇 >400°C
• 燃料が存在する場合、ディーゼル効果が起こりうる

非常に高いリスク（>5 m/s）：

• 完全断熱圧縮
• 温度上昇 >600°C
• ディーゼル効果は、油が存在する場合ほぼ確実に発生する

ノースカロライナ州の包装施設でプロセスエンジニアを務めるサンドラと共同作業を行った。彼女の高速ピックアンドプレイスシステムでは断続的なシール破損が発生していた。シリンダーの作動速度は3.5m/sと、明らかに高リスク領域に達していた。これにわずかな過剰潤滑が加わり、マイクロディーゼリング現象が発生する完璧な条件が整い、シールを徐々に破壊していたのである。.

油濃度と燃料源

可燃物の量と種類が着火の可能性を決定する：

石油源	典型的な濃度	リスクレベル	緩和
コンプレッサーキャリーオーバー	1～10 mg/m³	中程度	凝集フィルター
過剰潤滑	10～100 mg/m³	高	潤滑器の設定を低減する
累積預金	局所的な高濃度	非常に高い	定期的な清掃
油圧汚染	変動的、しばしば高い	非常に高い	交差汚染を排除する
プロセス汚染物質	環境によって異なります	変数	環境シール

圧力比とシリンダー構成

特定のシリンダー設計はより影響を受けやすい：

高リスク構成:

• クッション付き複動シリンダークッション室内のデッドボリュームは極端な圧縮を受ける
• 大口径シリンダー（80mm超）より大きな燃料量とエネルギー放出
• ロングストロークシリンダー: 所定のサイクル時間におけるより高い速度
• 排気制限シリンダー背圧は圧縮比を増加させる

低リスク構成:

• 単動式シリンダーより単純な流路、より少ないデッドボリューム
• 小径シリンダー（40mm未満）: 燃料容量が限られている
• ショートストロークシリンダー: 低速での動作が可能
• 貫通ロッドシリンダー対称流はデッドボリュームを低減する

環境的要因および運用上の要因

外部条件がディーゼル効果発生確率に影響を与える：

1. 周囲温度高温（40℃以上）では、着火に必要な追加加熱が減少する
2. 高度大気圧の低下は有効圧縮率を増加させる
3. 湿度水蒸気は熱を吸収することで、着火リスクをわずかに低減させることがあります
4. 酸素濃度酸素濃縮雰囲気はリスクを劇的に増加させる
5. サイクル周波数高速サイクルによりストローク間の冷却が防止される

蓄積効果

ディーゼル効果は、継続的な油の存在よりも、むしろ油の漸進的な蓄積によって生じることが多い：

• 作動中に冷却されたシリンダー表面に油ミストが付着する
• 油はデッドボリュームとクッションチャンバーに蓄積する
• 単一の高速作動により蓄積した油が気化する
• 濃縮蒸気が発火温度に達する
• 燃焼が発生し、蓄積された燃料をすべて消費することが多い

これが、ディーゼル効果による事故がしばしば断続的で予測不能な理由を説明している——蓄積した燃料が臨界濃度に達した時に発生するのだ。.

故障したシリンダーにおけるディーゼル効果の損傷をどのように特定しますか？

ディーゼル効果による損傷を認識することで、誤診や再発を防ぎます。🔍

ディーゼル効果損傷には特徴的な特性が見られる：黒色で脆い物質と刺激臭を伴う炭化または焼損したシール、熱変色（青、茶、黒）を示す焦げた金属表面、プラスチック部品の局所的な溶融または変形、シール破裂やエンドキャップ亀裂などの圧力関連損傷、そしてシリンダーボア全体に微細なカーボン堆積物が残留することが多い。他の故障モードとは異なり、ディーゼル効果損傷は通常、突然かつ壊滅的に発生し、可聴の燃焼現象や目に見える煙を伴う。 損傷パターンは、圧縮が最も激しいクッションチャンバーやデッドエンド容積に集中することが多い。.

シール損傷特性

ディーゼル効果は特有のシール損傷を引き起こす：

視覚的指標：

• 炭化シールは黒く変色し、もろくなり、触れると崩れる
• 溶ける局所的な溶解を伴い、泡立ちまたは流動的な外観を示す
• 硬化エラストマーは柔軟性を失い、岩のように硬くなる
• クラッキング熱影響部から放射状に広がる深い亀裂
• 臭気特徴的な焦げたゴムやプラスチックの臭い

他のシール故障との対比：

• 摩耗：材料の漸進的な損失、平滑な表面
• 押し出し：ギザギザの縁、材料の変位
• 化学的攻撃：膨張、軟化、または溶解
• ディーゼル効果：急激な炭化と脆化

金属表面損傷

熱変色は燃焼温度を明らかにする：

色	温度範囲	示す
淡い麦わら色	200-250℃	軽度の加熱、予燃焼の可能性あり
ブラウン	250～300℃	著しい発熱、発火点に近い
紫/青	300～400℃	確定的な燃焼事象
黒/グレー	400℃	激しい燃焼、カーボン堆積物

圧力関連の構造損傷

燃焼による圧力急上昇が機械的損傷を引き起こす：

1. 吹き付けエンドキャップ保持用スレッドまたはタイロッドは圧力急上昇時に破損する
2. 割れたシリンダーチューブ薄肉チューブは過圧により破裂する
3. 変形したピストンアルミニウム製ピストンは永久変形を示す
4. 損傷したクッション部品クッションシールが吹き飛んだ、プランジャーが曲がった
5. 破損した締結部品取付ボルトが切断または伸びた

炭素堆積パターン

微細なカーボン堆積物が内部表面を覆う：

• 均一なコーティング: 全体を通して気相燃焼を示す
• 濃縮堆積物: 燃焼発生点を示す
• 煤の模様炭素堆積物に認められる流れのパターン
• 質感完全燃焼による乾燥した粉末状の炭素

法科学分析技術

重大な事象については、詳細な分析を実施する：

視覚的記録：

• 分解前にすべての損傷を写真に収めてください
• 文書の封印状態、色、質感
• 異常な臭いや残留物を記録する
• 損傷箇所と分布を記録する

実験室分析：

• FTIR分光法⁴燃焼生成物と燃料源を特定する
• 顕微鏡検査シール断面を検査し、熱浸透を確認する
• 硬さ試験熱暴露によるシール硬度の変化を測定する
• 残留物分析燃料の種類と濃度を特定する

鑑別診断

ディーゼル効果と類似の故障を区別する：

ディーゼル効果対電気アーク放電：

• ディーゼル効果：分散損傷、カーボン堆積、金属のピット腐食なし
• 電気系統：局所的な損傷、金属の腐食穴、銅の堆積物

ディーゼル効果対油圧汚染：

• ディーゼル効果：シール部の炭化、熱変色、突発的な故障
• 油圧：シール部の膨張、油分残留、漸進的な故障

ディーゼル効果対化学的攻撃：

• ディーゼル効果：脆化したシール、熱パターン、爆発的破損
• 化学的要因：シール材の軟化、腐食、進行性の劣化

どのような予防策がディーゼル効果のリスクを排除するのか？

効果的な予防には、燃焼の三角形の3つの要素すべてに対処することが必要です。🛡️

ディーゼル効果の防止には、適切なエアフィルターと潤滑管理による燃料源の排除または制御、流量制御とシステム設計による圧縮速度の低減、デッドボリュームの排除と適切な圧力使用による圧縮比の最小化が必要です。具体的な対策としては、オイルミスト除去のための凝集フィルター設置、高速用途での潤滑の削減または排除、ピストン速度を2m/s以下に制限、重要用途での酸素適合潤滑油の使用、最小デッドボリューム設計のシリンダー選定などが挙げられます。 ベプト・ニューマティクス社のロッドレスシリンダーは、最適化された空気流路とデッドボリュームの低減により、ディーゼル効果のリスクを最小化する設計を採用しています。.

大気質管理

油分含有量の管理が最も効果的な予防策である：

ろ過要件：

1. 凝集フィルター油ミストを1 mg/m³未満に除去するISO 8573-1⁵ クラス1)
2. 活性炭フィルター: 重要用途向け油蒸気の除去
3. フィルターの配置高リスクシリンダーの直上流に直ちに設置すること
4. 保守飽和状態になる前に要素を置換する

コンプレッサーの選定：

• オイルフリーコンプレッサー一次油源を排除する
• 処理を施した油浸適切に濾過されていれば許容可能
• 巻取り式またはねじ込み式: 往復動式よりも低いオイルキャリーオーバー

潤滑の最適化

適切な潤滑管理は、摩耗防止と発火リスクのバランスを取るものである：

申請の種類	潤滑戦略	油濃度目標値
高速（>2 m/s）	最小限またはなし、自己潤滑シールを使用	1 mg/m³未満
中程度の速度（1～2 m/s）	軽い潤滑、合成油	1～5 mg/m³
低速（＜1 m/s）	標準潤滑が許容される	5～10 mg/m³
酸素サービス	酸素対応専用潤滑剤のみ	0.1 mg/m³未満

潤滑装置の設定：

• メーカーの最低推奨値から始める
• シール摩耗を監視し、必要な場合にのみ上方調整を行う
• 合成潤滑油は発火温度が高いものを使用すること（鉱物油の300～350℃に対し400～450℃）
• 潤滑不要化のため、自己潤滑性シール材（PTFE、ポリウレタン）の採用を検討する

速度とスピード制御

圧縮速度を制限することで断熱状態を防止する：

フロー制御の実装：

1. メーターイン流量制御: 加速と最高速度を制限する
2. ソフトスタート弁圧力の段階的適用は圧縮率を低下させる
3. 比例弁プログラム可能な速度プロファイル
4. クッション性: ストローク終端時の圧縮を低減します

設計目標：

• 標準用途ではピストン速度を2m/s以下に保つこと
• 高リスクシナリオ（大口径、空気質不良）では1m/sに制限する
• より長いストロークのシリンダーを使用することで、低速でも要求されるサイクルタイムを達成する

システム設計の変更

シリンダーの選択と構成を最適化する：

シリンダー設計上の考慮事項：

• デッドボリュームを最小化する深いクッション室やブラインドポケットを避ける
• 貫通ロッド設計: 行き止まりのボリュームを1つ削除する
• ロッドレスシリンダー当社のベプトロッドレス設計はデッドボリュームが最小限で、対称的な流れを実現します
• 適切なサイズ低圧で高速動作する大型シリンダーの使用は避ける

圧力管理：

• 最低有効作動圧を使用する
• 過圧を防止するため圧力調整器を設置する
• 急激な圧力のかけ方を避ける
• 大型シリンダーには段階的加圧を検討する

材料選定

ディーゼル効果に耐性のある材料を選択してください：

シール材：

• PTFEコンパウンド耐熱性（260℃連続使用）
• ポリウレタンニトリルゴムよりも耐熱性に優れる（90°C 対 80°C）
• フッ素ゴム（FKM）: 優れた耐熱性と耐薬品性
• パーフルオロエラストマー（FFKM）: 重要用途向け究極の耐性

金属部品：

• 陽極酸化アルミニウム: 熱遮断性と耐食性を提供する
• ステンレス鋼ピストンおよびロッド用の優れた耐熱性
• 硬質クロムめっき燃焼損傷から保護します

監視と早期発見

重大な故障が発生する前にディーゼル効果を検出するシステムを導入する：

1. 音響モニタリング燃焼時の「ポンポン」という音や異常な音に注意
2. 温度監視赤外線センサーは熱の急上昇を検知する
3. 圧力監視供給圧力を超える圧力スパイクを検出する
4. 目視検査カーボン堆積物や熱変色の定期的な点検
5. シール検査四半期ごとの早期熱損傷検査

包括的予防プログラム

マイケル社の施設では、完全なディーゼル効果防止プログラムを実施しました：

直ちに行うべき措置：

1. 全高速回路に0.01 mg/m³の凝集フィルターを設置
2. 影響を受けたシリンダーの潤滑装置設定を70%分減らした
3. 損傷したシリンダーを、最小限のデッドボリュームを備えたベプト・ロッドレスユニットに交換した
4. 流速を2.0 m/sに制限する流量制御装置を設置

長期的な改善：

1. 重要生産ライン向けにオイルフリーコンプレッサーへアップグレード
2. カーボン堆積物に対する四半期点検プログラムを実施
3. ディーゼル効果の認識と予防について訓練を受けた保守要員
4. 主要地点における大気質モニタリングの確立

結果：

• 導入後18か月間におけるディーゼル効果の発生件数はゼロ
• アザラシの寿命は3～6ヶ月から12～18ヶ月に延びた
• シリンダー故障を全体で85%削減
• 推定年間節約額：ダウンタイムと部品の削減による1,438,000円

酸素サービスに関する特別な考慮事項

酸素濃縮大気はディーゼル効果のリスクを劇的に増加させる：

• 酸素と互換性のある材料および潤滑剤のみを使用すること
• すべての炭化水素汚染を除去する（＜0.1 mg/m³）
• 速度を0.5 m/s未満に制限する
• 専用の洗浄および組立手順を使用する
• CGA（圧縮ガス協会）のガイドラインに従う

結論

ディーゼル効果は稀ではあるが壊滅的な被害をもたらす可能性のある現象であり、適切な空気質管理、速度制御、システム設計によって完全に防止できる。その物理的メカニズムを理解することで、設備と人員の双方を保護できる。💪

空気圧シリンダーにおけるディーゼル効果に関するよくある質問

1. 断熱過程の基礎的な熱力学原理と、それらが気体の温度に及ぼす影響を探求する。. ↩

2. 各種合成潤滑油および鉱物油の自然発火点に関する業界データを参照のこと。. ↩

3. 気体圧縮時の圧力、体積、温度の間の数学的関係を理解する。. ↩

4. フーリエ変換赤外分光法が、故障した産業用部品の化学的変化を特定するためにどのように使用されるかを学びます。. ↩

5. 圧縮空気の品質および汚染物質の純度クラスに関する国際規格を確認する。. ↩
