汚染分析：シリンダー故障における粒子発生源の特定

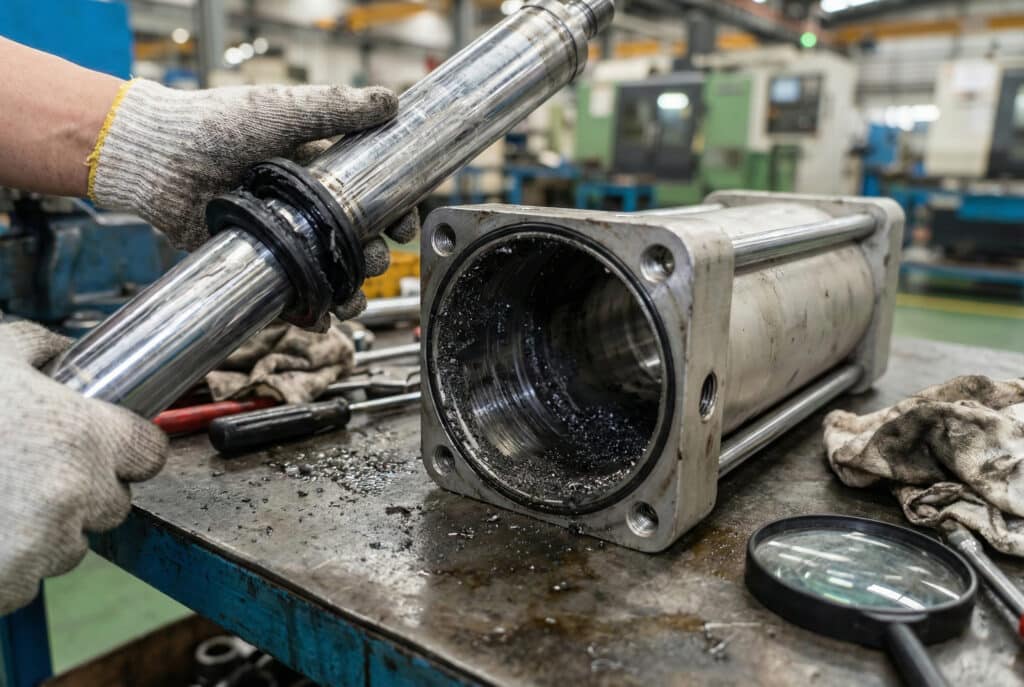

生産ラインが突然停止した。重要な空圧シリンダーがストローク途中で固着したのだ。😰 ようやく分解してみると、シリンダー内径には溝が刻まれ、シールは粉々になり、内部のあらゆる表面に微細な謎の粒子が付着していた。夜も眠れない疑問が頭をよぎる：この汚染はどこから来たのか？そして、これ以上シリンダーを破壊させないにはどうすればいいのか？

汚染は空気圧シリンダーの早期故障の主因であり、シールやベアリング損傷の60～80%を占める。粒子発生源の特定——外部からの侵入、内部摩耗粉塵、上流システムの汚染、不適切な組立のいずれか——は、効果的な濾過と予防策の実施に不可欠である。粒子分析によりサイズ、組成、発生源が判明し、シリンダー寿命を300～500%延長可能な的を絞った解決策が可能となる。.

前四半期、ミシガン州の自動車組立工場でプラントエンジニアを務めるトーマスから切迫した連絡を受けた。彼の工場ではシリンダー故障が相次いで発生しており、わずか6週間で12基が故障。部品代、人件費、生産損失を合わせて15万ドル以上の損害を出していた。 故障はランダムに発生しているように見え、複数の生産ラインで異なるシリンダータイプに影響を与えていた。故障部品の詳細な汚染分析を実施したところ、3種類の異なる粒子タイプが検出された。それぞれが異なる発生源から由来しており、破壊的な汚染の「完璧な嵐」を引き起こしていたのである。.

目次

• どのような種類の汚染が空気圧シリンダーの故障を引き起こすのか？
• 汚染粒子の発生源をどのように特定しますか？
• どのような損傷パターンが特定の汚染源を示唆するのか？
• 汚染に関連するシリンダー故障をどのように防止できますか？

どのような種類の汚染が空気圧シリンダーの故障を引き起こすのか？

汚染カテゴリーの理解は、効果的な予防の基礎です。🔬

空圧シリンダーの汚染は主に四つのカテゴリーに分類される：粒子状物質（土、金属、錆などの固体粒子）、水分および液体汚染物質（水、油、冷却剤）、化学的汚染物質（腐食性ガスおよび反応性化合物）、生物学的汚染（湿潤環境におけるカビや細菌）。 粒子状汚染が最も一般的であり、サブミクロンの微細な粉塵から目視可能な破片まで様々な粒子が存在します。これらはそれぞれ、サイズ、硬度、濃度に基づいて異なる損傷パターンを引き起こします。.

粒子状汚染物質の分類

固体粒子はサイズと起源によって分類され、各カテゴリーが特定の故障モードを引き起こす：

大粒子（100ミクロン以上）：

• 肉眼で見える
• 直ちにジャミングまたはシール損傷を引き起こす
• 通常は組立時の残留物や部品の重大な故障による
• 比較的容易にフィルタリングおよび防止が可能

中粒子（10～100マイクロメートル）：

• 最も破壊的なサイズ範囲
• 標準的なフィルターを通過できるほど小さいが、急速な摩耗を引き起こすほど大きい
• シール押出と軸受損傷の加速
• 進行性シリンダー故障の主な原因

微粒子（10マイクロメートル未満）：

• 拡大しないと見えにくいことが多い
• 時間をかけて蓄積し、水分と混ざって研磨ペーストを形成する
• 研磨による摩耗と性能の漸次的な劣化を引き起こす
• 高効率システムなしではろ過が困難

粒子組成と硬度

材料組成が破壊的潜在能力を決定する：

粒子タイプ	モース硬度	一次資料	損傷メカニズム
シリカ粉塵	7.0	外部環境、サンドブラスト	深刻な摩耗、シール材の急速な破壊
金属粒子	4.0-8.5	内部摩耗、加工屑	刻み傷、擦り傷、加速摩耗
さび/スケール	5.0-6.0	配管の腐食、タンクの汚染	摩耗、シール損傷
ゴム粒子	1.5-3.0	シール劣化、ホース劣化	バルブの故障、フィルターの目詰まり
炭素／煤	1.0-2.0	コンプレッサーオイルの劣化	付着性堆積物、バルブ固着

水分および液体汚染

水と油は独特の問題を引き起こす：

• 自由水: 錆の原因となり、細菌の繁殖を促進し、潤滑剤を洗い流す
• 水蒸気冷却時にシリンダー内で凝縮し、腐食を引き起こす
• コンプレッサー油: シールを劣化させ、粒子を吸着し、スラッジを形成する可能性がある
• プロセス流体冷却液または作動油の漏れは空気圧システムを汚染する

かつてウィスコンシン州の食品加工工場で、メンテナンス責任者のレベッカと仕事をしたことがある。彼女の担当するロッドレスシリンダーは2～3か月ごとに故障していた。分析の結果、エアライン内の結露水が微細な小麦粉の粉塵と混ざり合い、シールを破壊しシリンダー内面を傷つける研磨ペーストを形成していることが判明した。解決策には、空気乾燥の改善と環境シール性の向上の両方が必要だった。.

化学物質および環境汚染物質

特定の環境では攻撃的な汚染物質が生じる：

• 腐食性ガス塩素、アンモニア、または酸性の蒸気が金属表面を侵食する
• 溶剤エラストマー製シールおよび潤滑剤を劣化させる
• 塩水噴霧海岸や道路の塩分環境は急速な腐食を引き起こす
• プロセス用化学品製造工程における業種固有の汚染物質

汚染粒子の発生源をどのように特定しますか？

効果的な解決策を実施するには、適切な特定が極めて重要です。🔍

汚染源の特定には、目視検査と組み合わせた体系的な分析が必要である。, 粒子径分布¹ 測定、顕微鏡による組成分析または 分光法², 外部汚染は通常、システム全体で一貫した粒子タイプを示す一方、内部摩耗デブリは段階的に出現し、摩耗源付近に集中する。上流汚染は複数のシリンダーに同時に影響を与えるが、組立汚染は設置または整備直後に現れる。.

目視検査技術

故障した部品の注意深い目視検査から始める：

カラーインジケーター：

• 黒い粒子：炭素、ゴム、または油の分解生成物
• 赤/茶色：配管の腐食による錆または酸化鉄
• 金属/銀：新鮮な金属摩耗粉
• 白/灰色：酸化アルミニウム、亜鉛、または鉱物粉塵
• 黄色/琥珀色：劣化した潤滑油または真鍮の微粒子

分布パターン：

• 均一コーティング：慢性的な上流汚染
• 集中領域：局所的な摩耗または外部からの侵入点
• 層状堆積物：時間経過に伴う複数の汚染事象
• 埋め込まれた粒子：高速衝撃損傷

粒子径分析

粒子径分布の測定により汚染源が明らかになる：

1. サンプルを収集する シリンダー内径、シール、および空気供給
2. 粒子カウンターを使用する または顕微鏡を用いて粒径分布を測定する
3. 分布を比較する パターンを特定する：
   • 狭いサイズ範囲：単一原因（例：特定のフィルターの故障）
   • 広範囲な拡散：複数の発生源または環境からの侵入
   • 二峰性分布：二つの異なる汚染源

組成分析法

分析法	提供された情報	費用	転換
可視顕微鏡検査	サイズ、形状、色	低	即時
SEM/EDS	元素組成、形態	高	3～5日
FTIR分光法	有機化合物の同定	中	1～2日
X線蛍光分析	元素組成	中	1日
フェログラフィー	摩耗粒子分類	中	1～2日

トーマスの自動車工場では、光学顕微鏡検査と SEM/EDS³ 分析。結果は示唆に富んでいた：

• 粒子タイプ1隣接区域における機械加工工程から発生する酸化アルミニウム（10～50マイクロン）
• 粒子タイプ2腐食した空気受圧タンクからの酸化鉄スケール（20～100ミクロン）
• 粒子タイプ3外部環境からのシリカ粉塵（1～20マイクロン）が損傷したロッドシールから侵入する

各ソースには異なる解決策が必要であり、これについては後述する。.

系統的な源の除去

論理的なプロセスを用いて汚染源を絞り込む：

ステップ1：タイミングを決定する

• 新規設置：組立時の汚染またはシステム洗浄が不十分
• 漸進的な発生：進行性の摩耗またはフィルターの劣化
• 突発的な発生：上流コンポーネントの故障または環境変化

ステップ2：配布を確認する

• 単気筒：局所的な問題（シール不良、外部からの侵入）
• 1本のライン上の複数のシリンダー：その分岐部における上流汚染
• プラント全体：メインコンプレッサー、レシーバー、または配管システムの問題

ステップ3：粒子特性の分析

• 硬質で角張った粒子：研磨性の環境粉塵または機械加工くず
• 柔らかく丸みを帯びた粒子：通常運転による摩耗粉塵
• フレークまたはスケール：配管やタンクからの腐食生成物
• 繊維質物質：ろ過材の破損または外部からの繊維汚染

フィールドテストとモニタリング

継続的な汚染モニタリングを実施する：

• インライン粒子カウンター大気質のリアルタイム監視
• フィルター点検フィルターエレメントの粒子タイプに関する定期点検
• 油分析コンプレッサーオイルの汚染および劣化を監視する
• 露点監視圧縮空気中の水分レベルを追跡する

どのような損傷パターンが特定の汚染源を示唆するのか？

損傷パターンは汚染の種類と深刻さを物語る。📊

特定の汚染源は特徴的な損傷パターンを生じさせる：外部粉塵はシールやベアリングに均一な摩耗を引き起こし、内部金属粒子は局所的なスクラッチやガリを発生させ、錆スケールは不規則なピットや表面粗さを生み、水分汚染は腐食パターンやシールの膨張を引き起こす。法医学捜査官のようにこれらの損傷パターンを読み解くことで、実験室分析なしでも汚染源を特定でき、より迅速な是正措置が可能となる。.

外部環境汚染

シリンダー外部から埃や汚れが侵入した場合：

損傷特性：

• ロッドシールおよびワイパーの周方向摩耗パターン
• 均一なボア摩耗、ロッド挿入部付近で最も激しい
• 平らに磨耗した、あるいは裂けたアザラシの唇
• シール表面に埋め込まれた粒子
• ロッド外表面に摩耗が見られる

典型的な情報源：

• 損傷または紛失したロッドブーツ／ベローズ
• 不十分なワイパーシール
• 開放型施設における環境粉塵
• 近隣でのサンドブラストまたは研削作業

レベッカの食品加工施設では典型的な外部汚染パターンが確認された——ロッドシールには小麦粉の粉塵が全体に付着しており、シリンダー内径にはロッド挿入点から最初の50mmに集中した均一な研磨摩耗が見られた。.

内部摩耗粉塵汚染

部品摩耗による自己発生粒子：

損傷パターン	示す	粒子タイプ
縦方向のスコアリング	軸受の故障、異物の混入	金属削りくず、硬質破片
円周状の傷	ピストンシール破片の循環	ゴム粒子、軟質金属
苛立たしい箇所	金属同士の接触、潤滑不良	金属転移、接着摩耗
ピット作業	腐食またはキャビテーション	錆、スケール、水質汚染

上流システム汚染

空気処理装置に由来する粒子：

コンプレッサー関連の汚染：

• 油の分解によるカーボン堆積物
• コンプレッサーの摩耗による金属粒子
• 未塗装の受液タンクからの錆
• 配管腐食によるスケール

ダメージインジケーター:

• 複数のシリンダーが同時に影響を受ける
• 汚染はストローク長全体に現れる
• 空気供給フィルターに存在する粒子
• バルブおよびその他の空圧部品における同様の損傷

トーマスの自動車工場では、腐食したレシーバタンクからの酸化鉄スケールが広範囲な損傷を引き起こしていた。4つの異なる生産ラインのシリンダーから同じ錆粒子を検出し、上流工程が原因であることを確認した。.

組立および保守時の汚染

設置時またはサービス中に導入された粒子：

• 切削くず鋭利な金属粒子が即座にキズを発生させる
• パイプスレッド用シール剤バルブやポートを詰まらせる柔らかい粒子
• 洗浄溶剤の残留物アザラシへの化学攻撃
• 包装廃棄物プラスチックフィルム、段ボール繊維、または発泡粒子

予防には以下が必要です：

• 組み立て前の徹底的な清掃
• 新規配管の適切な洗浄
• クリーンな組立環境
• 適切なシーラントおよび潤滑剤の使用

湿気に関連する損傷パターン

水質汚染は特徴的な痕跡を生じる：

1. フラッシュ錆: 銃身の表面に均一な薄い錆
2. シール膨張エラストマーは水分を吸収し、寸法安定性を失う
3. 孔食滞留水による局所的な深い穴
4. 生物学的成長カビや細菌による黒色または緑色の変色

汚染に関連するシリンダー故障をどのように防止できますか？

効果的な予防には多層防御戦略が必要です。🛡️

汚染関連の故障を防ぐには、包括的な空気品質管理が不可欠です。これには適切なろ過（最低5ミクロン、重要用途では理想的に1ミクロン）、乾燥機とドレンによる効果的な水分除去、空気処理装置の定期的なメンテナンス、ロッドブーツとシールによる環境保護、そして清潔な組立工程が含まれます。 ベプト・ニューマティクス社のロッドレスシリンダーは、強化されたシールシステムと汚染抵抗設計を特徴としていますが、最高のシリンダーであっても、最大限の耐用年数を実現するには適切な空気品質と環境保護が不可欠です。.

ろ過システムの設計

アプリケーションに適した階層型フィルタリングを実装してください：

三段階ろ過アプローチ：

1. 一次フィルター（25-40ミクロン）: コンプレッサー出口におけるバルク汚染を除去する
2. 二次フィルター（5～10ミクロン）: 配電ポイントに設置
3. 使用点フィルター（1-5ミクロン）: 重要シリンダーの直前に

フィルタ選択基準：

• 流量容量最大需要を過剰な圧力損失なしに処理しなければならない
• ろ過効率: ベータ比⁴ 200以上のクリティカルなアプリケーション向け
• エレメントの寿命効率性とメンテナンス頻度のバランス
• 差動インジケーターフィルターの状態を視覚的または電子的に監視する

湿気対策

水分の除去は汚染防止に極めて重要である：

方法	露点到達	申請	費用
アフタークーラー	50-70°F	基本的な水分除去	低
冷蔵式乾燥機	華氏35-40度	一般産業	中
乾燥剤式乾燥機	-40～-100°F	重要アプリケーション	高
膜式乾燥機	華氏20-40度	使用地点型小型システム	中

レベッカの食品加工アプリケーション向けに、各生産ラインに冷凍式乾燥機を設置し、 露点⁵ 華氏60度から華氏38度へ。これにより、小麦粉の粉塵と結合して研磨ペーストを形成していた水分が除去された。.

システム清浄度管理

空気システムの清潔さを維持するための手順を確立する：

定期的なメンテナンス作業：

• 毎週：レシーバー、フィルター、およびドリップレッグから水分を排出する
• 月次：フィルターの点検と清掃、排水装置の作動確認
• 四半期ごと：大気質をサンプリングし、レシーバー内部を点検する
• 毎年：受水槽の清掃または交換、配水管の洗浄

大気質モニタリング：

• 戦略的な位置にサンプリングポートを設置する
• 定期的な粒子数測定と露点測定を実施する
• 故障が発生する前に劣化を特定するための傾向を記録する
• 是正措置のための警戒閾値を設定する

環境保護

シリンダーを外部汚染から保護する：

1. ロッドブーツとベローズほこりっぽい環境や汚れた環境で必須
2. 強化ワイパーシール重度汚染用ダブルワイパー
3. 陽圧パージわずかな空気漏れが侵入を防ぐ
4. 添付書類過酷な環境用保護カバー

ベプト・ニューマティクスでは、統合型汚染防止機能を備えたロッドレスシリンダーを提供しています：

• 標準装備のヘビーデューティワイパーシール
• 過酷な環境向けのオプションベローズカバー
• 粒子侵入を防止する密閉ベアリングシステム
• 耐食性コーティング（化学環境用）

組立および設置のベストプラクティス

設置時の汚染物質の混入を防止する：

インストール前:

• シリンダーを接続する前に、すべての新しい配管を十分に洗浄してください
• 適切なねじ用シール剤（PTFEテープまたは無酸素性化合物）を使用してください
• 最終接続まで全てのポートを閉じておく
• 部品に輸送時の異物がないか点検する

インストール中に：

• 可能な限り清潔な環境で作業すること
• 洗浄にはろ過済みの圧縮空気を使用してください
• 圧縮空気による「ブローオフ」で汚染が広がるのを避ける
• 可能な限りポートを下向きにしてシリンダーを取り付け、異物の堆積を防ぐ

トーマス施設向け包括的ソリューション

トーマスの自動車工場向けに、当社は包括的な汚染管理プログラムを実施しました：

1. 腐食したレシーバタンクを交換した エポキシ樹脂コーティングされたユニットとともに
2. 強化されたろ過 配水点で5マイクロン、重要細胞で1マイクロン
3. ロッドブーツを取り付けた 全シリンダー稼働状態での近接加工工程
4. 四半期ごとの大気質検査を実施 記録されたトレンドとともに
5. 故障したシリンダーを交換した 強化シールを備えたBeptoヘビーデューティロッドレスシリンダー

結果は劇的だった：シリンダー故障は6週間で12件から、その後6か月でわずか2件へと減少した——83.1％の削減である。発生した2件の故障は汚染が原因ではなく、無関係な要因（機械的損傷）によるものだった。トーマスの年間節約額は、ダウンタイムと部品コストの回避により40万ドルを超えた。.

費用便益分析

予防戦略	導入コスト	典型的な年間節約額	ROI期間
ろ過のアップグレード	$2,000-10,000	$15,000-50,000	2～6か月
除湿を追加	$3,000-15,000	$20,000-75,000	3～9か月
環境保護	$50-200 シリンダーあたり	$500-3,000 1シリンダーあたり	1～3か月
大気質モニタリング	$1,000-5,000	$10,000-30,000	3～12か月
システムクリーニング／修復	$5,000-50,000	$50,000-200,000	3～12か月

結論

汚染分析は単に粒子を特定するだけではありません。それらの粒子が語る物語を理解し、発生源を特定し、再発防止と投資保護を実現する的を絞った対策を講じることです。💡
