空圧シリンダのフォースファクターは有効ピストン面積であり、通常は平方インチまたは平方ミリメートルで表します。AutomationDirect はこの用語を幾何学的な意味で使っています（AutomationDirect、2015 年）。その面積にピストン両側の圧力差を掛けると理論推力が得られます。これは効率比ではありません。
この定義で最初の問題は解けますが、選定は完了しません。実機では、シール抵抗、排気背圧、加速度、重力、ガイド摩擦、圧力変動、設置ジオメトリのために、負荷率または推力余裕も必要です。式の全体像は空圧シリンダ公式ガイドを参照してください。本記事では、公式を防御可能なボア判断へ変えることに焦点を当てます。
作業が圧力・面積・推力の算術だけなら、専用の圧力と面積の計算ワークシートを使います。ここでの範囲は、そのワークシートの先です。フォースファクターと負荷率を分け、適用する選定方法を選び、機械側の圧力証拠で使用可能推力を証明します。
要点
- フォースファクターはピストン面積です。
- SMC は、静止作業では負荷率 0.7 以下、動的作業では 0.5 以下を推奨しています。
- 荷重がかかるストローク部分で、両方のシリンダポートを測定します。
- 伸長と復帰を確認し、無関係な用途の一般比率を重ねず、文書化された一つの負荷率方法でボアを選びます。
最も明確な選定ワークシートでは三つの用語を分けます。フォースファクターは幾何形状を示し、理論推力はその幾何形状に圧力が作用した結果を示し、負荷率はその理論値のうち用途が使ってよい割合を示します。これらを混ぜると、見かけだけ精密な数値になります。
要点
SMC のシリンダ選定ガイドは、負荷率を静止運転で 0.7 以下、動的運転で 0.5 以下にすることを推奨しています。これらの値は、理論推力が作業荷重定格ではなく上限であることを示します（SMC Best Pneumatics、2026-07-10 取得）。
次の 5 ステップを使います。
- 信頼できる最悪荷重と方向を定義します。
- ボアとロッド径から伸長および復帰のフォースファクターを計算します。
- 移動ストロークの最も厳しい部分で、両チャンバ圧を測定または推定します。
- 文書化された一つの負荷率方法を適用します。
- 次に入手可能なボアを選び、速度、取付、クッション、ロッド安定性、機械全体の動作、最低想定供給条件を検証します。
オンラインで見つけたすべての割合を重ねてはいけません。明示的な背圧差し引き、メーカーの負荷率、別の一律摩擦控除は、同じ損失を二度数えることがあります。何を掛ける前にも、各係数が何を含むかを明記してください。
引用カプセル: SMC は理論出力を、抵抗を仮定しない圧力と受圧面積の積として定義しています。その後、同社の選定ガイドは、シールと軸受抵抗、排気圧反力、サイズ、圧力、速度を考慮するために負荷率を適用しています。公開ガイドでは静止作業で 0.7 以下、動的作業で 0.5 以下を推奨しています。これらはメーカー選定限界であり、普遍的な物理定数ではありません（SMC Best Pneumatics、2026-07-10 取得）。
空圧シリンダ選定でフォースファクターとは何を意味するのか
フォースファクターはピストン面積を意味します。AutomationDirect は、ピストン面積にシリンダ圧力を掛けると利用可能推力が得られるとし、一般的な出発規則として荷重より25% 大きい推力容量を選ぶことを推奨しています。したがって、この用語は幾何形状に属し、余裕は用途選定に属します（AutomationDirect、2015 年）。
円形ピストンでは次のとおりです。
A_piston = pi x D^2 / 4
ここで:
| 記号 | 意味 | 一般単位 |
|---|---|---|
A_piston | 伸長側フォースファクター | mm2 または in2 |
D | シリンダボア | mm または in |
P | 圧力差 | MPa、bar、psi |
F | 理論推力 | N または lbf |
単ロッド複動シリンダでは、復帰側のフォースファクターは小さくなります。
A_retract = A_piston - A_rod
この差により、同じカタログボアでも二つの理論推力定格が存在します。環状面積の計算は、ロッド面積計算ガイドで詳しく扱っています。
「フォースファクターを増やす」という表現は、有効面積を増やすこと、通常は大きいボアへ移ることを意味すべきです。圧力を上げると推力は変わりますが、フォースファクターは変わりません。この言い方により、RFQ とレビュー記録の誤読を大幅に減らせます。
フォースファクターの証拠: フォースファクターのレビューは寸法だけから再現できるべきです。ボア、ロッド径、方向、単位を記録し、伸長用の全ピストン面積と復帰用の環状面積を計算します。AutomationDirect はフォースファクターをピストン面積と定義し、面積にシリンダ圧力を掛けると利用可能推力が得られると述べています。ISO 15552 は 32 mm から 320 mm ボアの交換可能なメートルシリンダシリーズを定義しますが、用途荷重を割り当てたり、選定ボアが機械を動かすことを証明したりはしません。したがって、規格はインターフェース範囲に、フォースファクターは幾何形状に、別のメーカー選定方法は荷重余裕に使います。この分離により、同じ摩擦または圧力損失を二度控除することを防げます（AutomationDirect、2015 年、ISO 15552、2025 年確認）。
理論伸長推力と復帰推力はどう計算するか
理論シリンダ推力は圧力差に有効面積を掛けたものです。NIST は 1 psi を 6,894.757 Pa、1 bar を 100,000 Pa と示しているため、単位管理された計算ならヤードポンド法とメートル法をきれいに行き来できます（NIST pressure conversions、2026-07-10 取得）。
伸長:
F_extend_theoretical = DeltaP x A_piston
復帰:
F_retract_theoretical = DeltaP x (A_piston - A_rod)
メートル系の現場単位では 1 MPa = 1 N/mm2 なので、計算は直接的です。例えば、圧力差 0.5 MPa で 50 mm ボアのピストン面積は 1,963 mm2、理論伸長推力は約 982 N です。
このシリンダに 20 mm ロッドがある場合、復帰面積は約 1,649 mm2 で、同じ 0.5 MPa 圧力差における理論復帰推力は約 825 N です。これらは計算上限であり、推奨荷重ではありません。
| 方向 | 有効面積 | 圧力差 | 理論推力 |
|---|---|---|---|
| 伸長 | 1,963 mm2 | 0.5 MPa | 982 N |
| 復帰、20 mm ロッド | 1,649 mm2 | 0.5 MPa | 825 N |
本記事では式を簡潔にしています。両チャンバ圧が重要な理由は、専用の圧力差推力ガイドで説明しています。
推力計算にはどの圧力を使うべきか
意図した荷重でシリンダが動いている間のピストン両側の圧力差を使います。CAGI は、よく設計された圧縮空気システムではコンプレッサから使用点までの圧力損失を 10% 以内に保つべきだとしていますが、このシステム指針は固定の 10% シリンダ推力損失を仮定する許可ではありません（CAGI、2026-07-10 取得）。
伸長する単ロッドシリンダでは、より明示的な推力釣り合いは次のとおりです。
F_pressure = P_cap x A_piston - P_rod x A_annulus
両方の圧力は同じ基準、通常はゲージ圧を使う必要があります。ロッド側の項は、伸長に対抗する排気背圧を表します。選んだメーカーの負荷率が意図的にそれらを吸収していない限り、シール摩擦、ガイド摩擦、重力、加速度は別の力です。
例えば、50 mm ボア、20 mm ロッドのシリンダは、キャップ側面積が約 1,963 mm2、ロッド側面積が約 1,649 mm2 です。キャップポートに 0.5 MPa、排気中のロッドポートに 0.05 MPa がある場合、外部摩擦や加速度を差し引く前の圧力だけによる伸長推力は約 899 N です。
なぜレギュレータ設定を使わないのでしょうか。FRL 近くのゲージが正常圧を示していても、制限のあるバルブ、小さすぎるチューブ、汚れたフィルタ、詰まったマフラが動作中のチャンバ圧を変えることがあります。上流原因は圧力損失トラブルシューティングガイドで扱っています。
当社の経験では、「圧力は正常です」という情報だけではほとんど不十分です。シリンダが遅くなる、または停止するストローク部分でのキャップ側とロッド側の圧力は、空気経路問題とボア不足または機械拘束を分けます。
測定カプセル: CAGI の 10% という数値は、圧縮空気システム全体のコンプレッサ吐出から使用点までに適用されます。しかしシリンダ推力は、ピストン両側の瞬間的な圧力差で決まります。したがって、サイジングレビューでは予想動的ポート圧を使い、立ち上げ確認では動作中の作動側と排気側の圧力を測定すべきです。機械を測定せずに一般的な 10% を差し引くと、制限を隠すか、メーカー負荷率ですでに扱われた損失を二重計上する可能性があります（CAGI、2026-07-10 取得）。
負荷率は理論推力をどう選定限界へ変えるのか
負荷率は、加えられた荷重を理論シリンダ出力で割ったものです。SMC は静止運転で 0.7 以下、動的運転で 0.5 以下、同社が示すガイド付き水平条件では 1.0 以下を推奨しています。それぞれの限界には定義された運転文脈があります（SMC Best Pneumatics、2026-07-10 取得）。
関係式は次のとおりです。
eta = applied load / theoretical output
選定用に並べ替えると:
allowable application load = eta_max x theoretical output
0.5 MPa の 50 mm ボア例では次のようになります。
- 理論伸長推力: 982 N。
- SMC の静止スクリーニング
eta = 0.7: 残りの用途確認前で約 687 N。 - SMC の動的スクリーニング
eta = 0.5: 約 491 N。SMC が助言するように、特に高速動作が必要な場合は比率をさらに下げます。
これらの値は選定スクリーニングであり、シリンダ保証ではありません。購入する正確なシリンダファミリーのカタログとサイジング方法を使ってください。
AutomationDirect の 25% 一般余裕は、選定理論推力を少なくとも 1.25 x load にするという意味で、負荷率 0.8 に相当します。SMC の動的ガイダンスは最大負荷率 0.5 を使うため、残りの製品確認前に理論出力は加えられる荷重の少なくとも 2 倍です。これらの値は、異なる選定方法と運転仮定に由来するため平均してはいけません。どちらも、動作方向、加速度、ガイド摩擦、チャンバ圧、速度、クッション、正確なシリンダカタログの確認を置き換えません。購入仕様には、使った方法、入力した圧力、確認した方向、結果として選んだ標準ボアを記載すべきです。「安全率 1.5」だけを書くと、乗数が外部荷重、理論推力、測定推力、またはすでにディレートされたメーカー値のどれに適用されたのか、レビュー担当者が判断できません。その曖昧さは後の検証をほぼ不可能にします。
重力、加速度、摩擦はどう加えるべきか
一定質量について、NASA はニュートンの第二法則を F = m x a と示し、地表付近の重力加速度を約 9.81 m/s2 としています。したがって垂直軸では、摩擦や加工力を加える前に、重量と指令加速度を含めなければなりません（NASA Glenn、2026-07-10 取得）。
シリンダ選定前に外部荷重を作ります。
F_required = F_process + F_gravity + F_acceleration + F_external_friction
垂直上昇では:
F_gravity = m x g
F_acceleration = m x a
水平ガイド付き移動では、重力は通常シリンダに直接対抗せず、ガイドを荷重します。それでも、ガイド摩擦、シール抵抗、芯ずれ、ケーブルキャリア、加工接触は重要です。シリンダロッドを機械のガイドとして使うべきではありません。

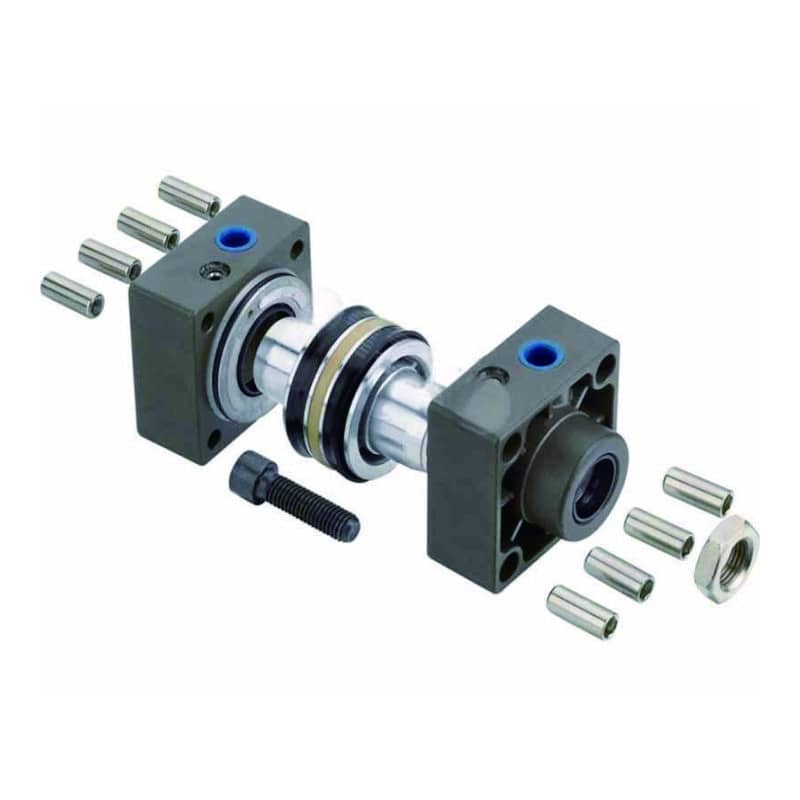

残した画像は、摩擦が一つの普遍的割合ではない理由を示しています。シール形状、潤滑、ボア仕上げ、圧力、温度、汚染、芯出しがすべて抵抗を変えます。部品選定の背景は産業用シリンダシールガイドを参照してください。
推力予算の証拠: NASA は一定質量の力を
F = m x a、重量をm x gと定義し、地表付近の重力加速度を 9.81 m/s2 としています。これらの項は、ボアを選ぶ前の外部荷重予算に入ります。SMC はその後、シール抵抗、軸受抵抗、排気圧反力、サイズ、圧力、速度が有効シリンダ推力に影響するため、理論出力に負荷率を適用しています。透明なワークシートは、加工力、重力、加速度、ガイド摩擦、測定チャンバ圧を特定し、残りの不確実性をメーカー選定比率がどのように扱うかを示すべきです。一般的な摩擦割合を差し引いたうえで、摩擦をすでに含む負荷率を適用してはいけません。各控除には一つの物理的意味と一人の責任者が必要です（NASA Glenn、SMC Best Pneumatics、2026-07-10 取得）。
損失の二重計上を避ける
文書化された方法を一つ選びます。
| 方法 | 入力するもの | 分けておくべきもの |
|---|---|---|
| メーカー負荷率 | 理論出力と許容比率 | ガイドの仮定外にある明示的荷重 |
| 明示的な推力予算 | 二つのチャンバ圧と名付けた抵抗 | 不確実性/設計余裕 |
| 一般サイジング余裕 | 明示規則を掛けた荷重 | 高速、垂直荷重、衝撃、特殊摩擦 |
推力予算は、割合を積み上げるより監査しやすくなります。対抗する力をそれぞれ別行に書き、メーカー負荷率がすでにカバーしているかを示します。説明のない乗数でボア選定を決めるべきではありません。
当社チームは、計算荷重、測定圧力、メーカー余裕、最終カタログボアを別列にしたワークシートでは、レビュー会議が速く進むことを確認しています。このレイアウトは、仮定を unsupported な顧客性能統計に変えずに明らかにします。
シリンダ選定の計算例
0.5 MPa で 500 N の動的荷重の場合、SMC の最大動的負荷率 0.5 では、少なくとも 1,000 N の理論出力が必要です。50 mm ボアは約 982 N なのでスクリーニングに届かず、63 mm ボアは約 1,559 N で合格します（SMC Best Pneumatics、2026-07-10 取得）。
ステップ 1: 負荷率要件を変換する
Required theoretical force = 500 N / 0.5 = 1,000 N
ステップ 2: 候補のフォースファクターを計算する
0.5 MPa = 0.5 N/mm2 の場合:
| 候補ボア | ピストン面積 | 理論伸長推力 | eta = 0.5 の動的荷重 | 結果 |
|---|---|---|---|---|
| 40 mm | 1,257 mm2 | 628 N | 314 N | 不合格 |
| 50 mm | 1,963 mm2 | 982 N | 491 N | 不合格 |
| 63 mm | 3,117 mm2 | 1,559 N | 779 N | 合格 |
ステップ 3: このスクリーニングが証明しないものを確認する
63 mm の結果は推力ゲートだけです。次に、実際のボアシリーズ、復帰推力、ストローク、ロッド座屈、取付、横荷重、目標速度、バルブ流量、チューブ、クッション、空気品質、動作中の利用可能圧力を確認します。ISO 15552 は 32 mm から 320 mm、最大 10 bar の着脱式取付シリンダ寸法を扱いますが、用途を検証しません（ISO 15552、2025 年確認）。
計算例カプセル: SMC の負荷率 0.5 限界で 500 N の動的荷重を扱うには、1,000 N の理論出力が必要です。0.5 MPa での計算伸長推力は、40 mm ボアが 628 N、50 mm が 982 N、63 mm が 1,559 N です。63 mm 候補は推力スクリーニングに合格しますが、最終選定には速度、取付、クッション、ロッド、動的圧力の確認がまだ必要です（SMC Best Pneumatics、2026-07-10 取得）。
選定したシリンダを機械上でどう検証するか
AutomationDirect は一般的な出発点として、実際の要求より少なくとも 25% 多い計算推力を推奨していますが、機械検証では、選定シリンダが意図した速度で拘束や過大衝撃なく荷重に到達することを確認しなければなりません（AutomationDirect cylinder sizing、2026-07-10 取得）。
次の立ち上げ手順を使います。
- 部品番号と承認済み図面を照合します。
- 機械点検、芯出し作業、調整の前に、すべての危険エネルギー源を隔離します。
- 外部ガイド、取付基準、ロッド接続、チューブ、センサ、全クリアランス包絡を点検します。
- 低速で寸動します。
- 機械停止中だけでなく、伸長と復帰の最大荷重部分でキャップ側とロッド側圧力を測定します。
- サイクル時間、加工荷重、レギュレータ設定、ポート圧、流量制御位置、クッション設定を受入ベースラインとして記録します。
- 最低想定工場圧力と最大想定加工荷重で繰り返します。
- 拘束、強い衝撃、漏れ、不安定速度、異音、取付の動きが現れたら試験を止め、速度を上げる前に原因を修正します。
推力は十分なのに速度が足りない場合、それは流量問題として扱います。ボアや工場圧力を上げる前に、空圧流量ガイドを使ってください。シリンダがエンドキャップへ強く衝突する場合は、余分な推力で衝撃を隠すのではなく、ストローク端クッションを見直します。
検証カプセル: シリンダ選定が合格するのは、機械が意図した荷重、圧力、速度、ストローク端挙動を再現できる場合だけです。上流レギュレータ値では排気背圧や局所制限が分からないため、動作中の両シリンダポート圧を測定します。荷重、サイクル時間、ストロークの難しい部分での圧力、流量制御位置、クッション設定を含む受入条件を保守ベースラインとして記録します。その後、最低想定供給圧力と最大想定加工荷重で確認を繰り返します。後でシリンダが遅くなった場合、このベースラインにより、部品交換前に圧力喪失、排気制限、摩擦増加、荷重変化、漏れ、制御調整を分けられます。CAGI のシステムレベル圧力損失指針は背景を示しますが、二つのチャンバ測定がシリンダ推力の証拠になります（CAGI、2026-07-10 取得）。
当社の作業では、立ち上げ記録は「合格」だけより、数値と設定を含む方がはるかに価値があります。保守担当者はアクチュエータを交換する前に、現在の機械と受入状態を比較できます。
編集責任と技術背景は会社概要ページに記載されています。記事だけでは解決できない用途固有の図面、荷重、圧力測定については、お問い合わせページから機械の運転データを添えてご連絡ください。
空圧シリンダのフォースファクターに関する FAQ
ISO 15552 は、着脱式取付、10 bar メートルシリーズについて 32-320 mm のボア範囲を扱いますが、フォースファクター選定は依然として有効面積、方向、動的圧力、用途負荷率に依存します。以下の五つの回答は、ボア選定を変える可能性が高い判断を扱います（ISO 15552、2025 年確認）。
空圧シリンダのフォースファクターは安全率と同じですか？
いいえ。AutomationDirect によれば、フォースファクターはピストン面積です。安全率、推力余裕、負荷率は、荷重または理論出力に適用する別の選定規則です。面積、圧力、設計余裕が一つの数値と誤解されないよう、ワークシート内で両方の用語を見える状態にしてください。
必要シリンダ推力には常に 25% を加えるべきですか？
AutomationDirect は 25% の追加計算推力を一般的な出発規則として示しています。普遍的ではありません。SMC は動的運転で最大負荷率 0.5 を推奨しており、より大きな余裕を与えます。選定した製品と運転条件の方法を使い、その後、機械上で圧力と動作を検証してください。
空圧シリンダの復帰推力が伸長推力より低いのはなぜですか？
復帰時はロッドが受圧面積の一部を占めます。50 mm ボア、20 mm ロッドでは、計算面積が約 1,963 mm2 から 1,649 mm2 へ低下します。同じ 0.5 MPa 圧力差では、理論推力は約 982 N から 825 N へ下がります。
推力計算にレギュレータ圧を使えますか？
初期見積にだけ使ってください。最終レビューでは、動作中のシリンダで期待される圧力差を使うべきです。CAGI はよく設計されたシステムでコンプレッサから使用点まで最大 10% の圧力低下を許容しますが、バルブ、チューブ、継手、流量制御、排気経路は追加の局所挙動を生みます。
大きいボアにすれば弱いシリンダ問題は常に解決しますか？
いいえ。大きいボアはフォースファクターを増やしますが、チャンバ容積と必要流量も増やします。本当の原因が制限されたバルブ、長いチューブ、詰まったマフラ、横荷重、低い動的圧力である場合、大きなシリンダでも遅いままで、機械インターフェースを直さず空気を多く消費する可能性があります。
出典と取得メモ
以下の7 件の主要または一次出典が、定義、公式、選定限界、計算例を支えています。最初は AutomationDirect のフォースファクター定義です。元の誤った ISO URL と根拠のない割合表は採用していません。別の確認日が明記されていない限り、すべての Web 出典は 2026-07-10 に取得しました。
- AutomationDirect: Pneumatic Cylinder Design Factors、ピストン面積としてのフォースファクターと 25% の一般推力余裕。2015 年公開、2026-07-10 取得。
- AutomationDirect: Cylinder Sizing and Force、ピストン面積式、ロッド面積の影響、25% 初期余裕、圧力差の注意。2026-07-10 取得。
- SMC Best Pneumatics: Bore Size Selection、理論出力、シール・軸受抵抗、排気圧反力、負荷率ガイダンス。2026-07-10 取得。
- CAGI「圧縮空気の利用」、コンプレッサから使用点までの圧力損失指針。2026-07-10 取得。
- NIST: Pressure and Gas Flow Unit Conversions、圧力換算値。2026-07-10 取得。
- NASA Glenn: Weight and Mass、
F = m x a、W = m x g、9.81 m/s2 の重力加速度。2026-07-10 取得。 - ISO 15552:2018、着脱式取付シリンダ寸法、10 bar シリーズ、32-320 mm ボア範囲。2025 年に現行確認、2026-07-10 取得。
