고속 공압 실린더는 보어, 스트로크, 카탈로그 속도만으로 지정하면 안 됩니다. Parker는 cushion-entry speed가 평균 스트로크 속도보다 약 50% 높을 수 있다고 설명하고, AutomationDirect는 밸브, 튜브, 피팅, 포트, 배기 손실 때문에 실제 속도 예측이 어렵다고 경고합니다(Parker P1F; AutomationDirect).
따라서 안전한 사양서는 모션 프로파일, 이동 질량, 사용 가능한 동적 압력, 공기 경로 용량, 가이드 하중, 정지 에너지, 환경, 승인 시험을 정의해야 합니다. 또한 어떤 값이 측정값이고, 어떤 값이 계산값이며, 어떤 값이 장비에서 증명되어야 하는지 공급업체에 알려야 합니다.
핵심 요점
- Parker는 cushion-entry speed가 평균 속도보다 약 50% 높을 수 있다고 경고하므로 스트로크 시간, 가속, 이동 질량과 함께 지정합니다(Parker P1F).
- 밸브, 튜브, 피팅, FRL, 배기를 하나의 경로로 선정하고 동적 실린더 포트 압력을 검증합니다.
- RFQ에는 정지 에너지, 센서 타이밍, 온도, 생산 속도 시험을 넣어야 합니다.

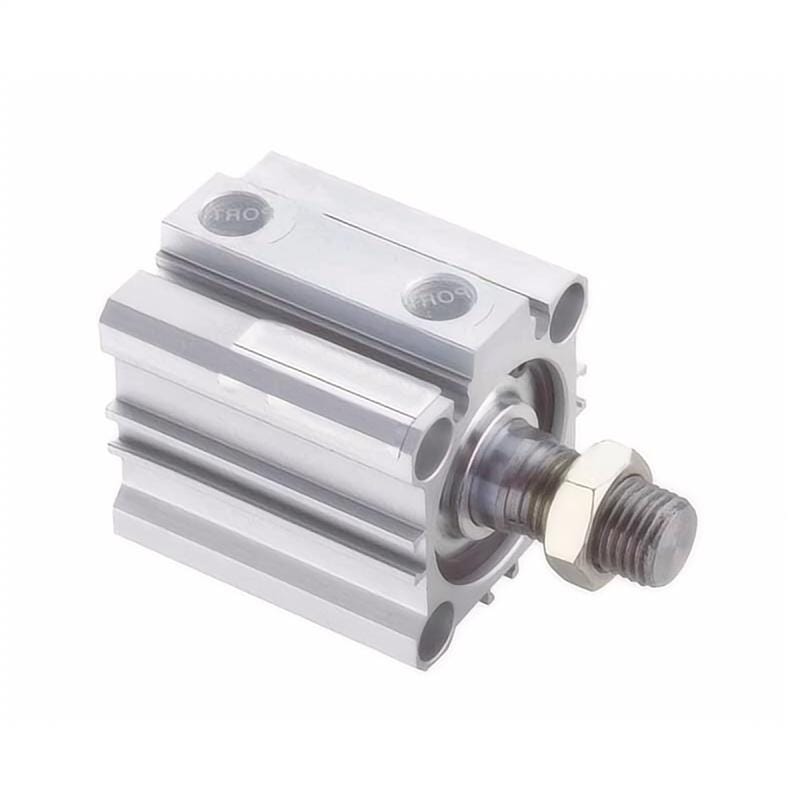

이미지는 CQ2 series compact pneumatic cylinder 예시입니다. 부품 형식을 보여줄 뿐, 모든 고속 적용에 같은 실린더가 맞는다는 증거는 아닙니다.
Motion profile은 액추에이터가 완료해야 하는 가속, 이동, 감속, dwell, return의 시간 시퀀스입니다. Dynamic pressure는 공기가 흐르고 하중이 움직일 때 실린더 포트에서 사용 가능한 압력입니다. Cushion-entry speed는 전체 스트로크 평균 속도가 아니라 끝단 쿠션 단계가 시작될 때의 피스톤 속도입니다.
필요 실린더 힘 = 공정 힘 + 가속력 + 마찰력 + 중력 성분
가속력 = 총 이동 질량 x 가속도
이론 실린더 힘 = 유효 피스톤 면적 x 동압공장 주 배관 -> 분기 배관 -> 차단 및 소프트 스타트 밸브 -> 필터 -> 레귤레이터
-> 방향 제어 밸브 공급 포트 -> 밸브 작업 포트 -> 튜브 및 피팅 -> 실린더 포트
-> 반대측 튜브 -> 밸브 배기 -> 소음기 또는 급속 배기 밸브운동 에너지 = 0.5 x 총 이동 질량 x 쿠션 진입 속도^2고속 공압 실린더는 무엇이 다르나요?
고속은 공기 유량, 가속 또는 정지 용량이 스트로크 시간을 제한할 때 사양 문제가 됩니다. SMC는 CXS High-Speed Type의 한 계열을 보어 6~20 mm에서 최대 1,500 mm/s, 보어 25 및 32 mm에서 1,000 mm/s로 제시합니다. 이는 제품별 한계이며 보편 기준이 아닙니다(SMC CXS High-Speed Type).
| 필수 입력 | 지정할 내용 | 대체하면 안 되는 것 |
|---|---|---|
| 스트로크 | 사용 이동거리와 overtravel | 명목 장비 pitch만 |
| 전진 시간 | 하중 상태 command-to-position 시간 | 무부하 벤치 속도 |
| 후퇴 시간 | 별도 return 요구 | 양방향이 같다는 가정 |
| Dwell | 각 끝 위치 체류 시간 | 평균 사이클 시간만 |
| 사이클 수 | 지속 피크와 short-burst 속도 | 일일 평균 생산량 |
| 이동 질량 | 툴링, 브래킷, 제품, 커플러, 캐리지 | 제품 중량만 |
| 방향 | 수평, 수직, 경사 | 일반 하중 힘 |
| 끝 조건 | 정지 방법과 허용 반동 | 에너지 확인 없는 "cushioned" |
"1 m/s cylinder"라는 표현은 불완전합니다. 50 mm 스트로크를 50 ms에 완료하는 것과 500 mm 스트로크를 500 ms에 완료하는 것은 평균 속도는 같지만, 가속 구간, 밸브 응답, 튜브 체적, 센서 타이밍, 정지 거리 조건이 다릅니다.
어떤 모션과 하중 입력을 먼저 고정해야 하나요?
보어를 고르기 전에 이동 질량, 외력, 방향, 가속 시간, 가이드 배열, 측하중을 고정합니다. Parker OSP-P 하중과 모멘트 값은 피스톤 속도 0.5 m/s 이하 조건을 기준으로 하므로, 더 빠른 적용은 정적 하중표를 그대로 복사하지 말고 명시적으로 검토해야 합니다(Parker OSP-P).
각 방향에 대해 힘 균형을 사용합니다. 필요한 실린더 힘은 process force, acceleration force, friction, gravity component를 합한 값이고, 이론 실린더 힘은 effective piston area x dynamic pressure입니다. 자세한 방법은 pressure-and-area force calculation guide에서 확인하고, 이 체크리스트에는 공급업체가 필요한 입력을 기록합니다.
이동 질량에는 툴 플레이트, 그리퍼, 어댑터, 센서, 케이블 캐리어, 제품을 모두 넣습니다. 정적 레귤레이터 압력과 동적 실린더 포트 압력도 분리합니다. 첫 번째는 설정값을 확인하고, 두 번째는 동작 중 힘이 실제로 남아 있는지 보여줍니다.
밸브, 튜브, FRL이 필요한 유량을 공급할 수 있나요?
유량은 힘을 유지하면서 한 챔버를 채우고 반대쪽을 허용 스트로크 시간 안에 배기해야 합니다. CAGI는 잘 설계된 플랜트 공기 시스템의 compressor discharge부터 point of use까지 압력 강하가 10%를 넘지 않아야 한다고 설명하고, AutomationDirect는 피팅, 밸브, 튜브, 포트가 실제 속도를 모두 바꾼다고 경고합니다(CAGI).
먼저 챔버 free-air demand를 계산하되 거기서 멈추지 않습니다. 소비 계산에는 절대압을 사용합니다. NIST는 1 standard atmosphere를 14.6959 psi로 제시하고 압력 및 가스 유량 변환 참고를 제공합니다(NIST).
실제 체적과 압력비 계산은 pneumatic flow-rate calculation guide를 사용합니다. 압력 강하가 크면 pressure-drop troubleshooting guide와 pneumatic valve Cv sizing guide를 같이 검토합니다.
| 공기 경로 입력 | 공급업체에 필요한 내용 |
|---|---|
| 최소 동적 공급 압력 | 실린더가 움직이는 동안 측정한 압력 |
| 밸브 모델과 유량 정격 | Cv, ISO 유량값 또는 제조사 유량 곡선 |
| 튜브 내경과 길이 | 밸브부터 실린더까지 각 방향 |
| 피팅 | 수량, 나사 크기, 제한적인 엘보 또는 speed controller |
| FRL 모델 | 필요 수요에서 정격 유량과 압력강하 곡선 |
| 배기 하드웨어 | 머플러, 매니폴드 배기 또는 quick-exhaust 배열 |
| 동시 수요 | 같은 시간 창에 움직이는 다른 액추에이터 |
쿠션과 정지 에너지는 어떻게 확인하나요?
전체 스트로크 평균 속도만 보지 말고 쿠션 시작 시점의 이동 에너지를 확인합니다. Parker는 cushion-entry speed가 평균 속도보다 약 50% 높을 수 있으며, 허용 cushioning 값을 초과하면 외부 shock absorber를 추가하라고 설명합니다(Parker OSP-P).
최소 운동에너지 확인은 운동 에너지 = 0.5 x 총 이동 질량 x 쿠션 진입 속도^2입니다. 같은 질량에서 속도를 두 배로 하면 운동에너지는 네 배가 되고, 세 배로 하면 아홉 배가 됩니다. 실린더 구동력은 쿠션 스트로크 중에도 에너지를 더할 수 있으므로 제조사의 완전한 cushion-sizing 방법을 사용해야 합니다.
| 정지 방법 | 적절한 사용 | 필요 증거 |
|---|---|---|
| Elastic bumper | 낮은 에너지와 낮은 반복, 카탈로그 한계 안 | 정격 속도, 질량, 사이클 수명 |
| Adjustable pneumatic cushion | 쿠션 다이어그램 안의 가변 하중 또는 속도 | 진입 속도, 질량, 설정 범위, 반동 없음 |
| Self-adjusting pneumatic cushion | 제조사 매핑 범위 안의 반복 동작 | 승인된 mass-speed envelope |
| External hydraulic shock absorber | 내장 쿠션 용량 초과 또는 정밀 정지 에너지 필요 | stroke당 에너지와 hour당 에너지 |
| External mechanical stop | 위치가 실린더 밖에서 정의됨 | 스토퍼 강도와 별도 에너지 흡수기 |
Parker P1D 쿠션 자료는 시험 조건도 명확히 합니다. 다이어그램은 낮은 하중, equilibrium speed, 올바르게 조정된 screw, port 6 bar를 가정합니다. 높은 상대 하중으로 1 bar를 넘는 pressure drop이 생기면 Parker는 해당 선정법에서 허용 질량을 2.5로 나누거나 속도를 1.5로 나누라고 지시합니다(Parker P1D). 조정과 고장 증상은 high-speed air-cushion guide 및 pneumatic cylinder cushioning guide를 함께 사용합니다.
어떤 장착, 가이드, 센서를 사양에 넣어야 하나요?
장착, 가이드, 센싱은 실린더 속도를 정의하는 가속과 감속을 함께 견뎌야 합니다. Parker OSP-P의 인용 하중과 모멘트 값은 최대 0.5 m/s 조건을 기준으로 하므로, 그 이상에서는 실제 모션 프로파일로 가이드, 브래킷, 툴링 강성, 센서 타이밍을 확인해야 합니다(Parker OSP-P).
실제 기하에서 고정 또는 피벗 장착을 고르고, 전체 스트로크에서 로드 힘이 축방향으로 유지되게 합니다. 툴링이 측하중이나 모멘트를 만들면 가이드를 추가합니다. 긴 압축 스트로크에서는 로드 좌굴을 확인하고, 브래킷 강성은 가속과 정지 조건에서 검토합니다. 센서는 형식, 위치, 응답시간, 반복정밀도, PLC timeout을 함께 지정합니다.
온도와 듀티 사이클은 어떻게 검증해야 하나요?
온도와 duty는 지속 생산 속도에서 측정해야 합니다. SMC CXS High-Speed Type 예시는 주변 및 유체 온도 -10~60°C를 지정합니다. 이는 해당 시리즈의 경계일 뿐 보편 냉각 규칙이 아닙니다(SMC CXS High-Speed Type).
| 환경 입력 | RFQ 요구 | 승인 증거 |
|---|---|---|
| 주변 온도 | 액추에이터 주변 최저/최고 | 생산 시험 중 기록 |
| 압축공기 온도 | 사용 지점 최대값 | 피크 수요 중 측정 |
| 실린더 온도 | 허용 표면 또는 씰 영역 한계 | 한 점 판독이 아닌 안정화 추세 |
| Duty profile | 지속 속도와 burst duration | 최악 생산 recipe에서 timed run |
| 공기 품질 | 필터, 노점, 윤활 정책 | FRL 설정과 유지보수 기록 |
| 오염 | 먼지, coolant, washdown, 화학물 | 재료와 씰 적합성 검토 |
Festo DSBC 제품 페이지는 해당 제품의 ISO 8573-1 압축공기 품질 등급 [7:4:4]를 제시합니다(Festo DSBC). 어떤 값도 다른 실린더에 그대로 복사하면 안 됩니다. 씰, 윤활제, 환경 선정은 high-temperature pneumatic cylinder guide로 이어서 검토합니다.
고속 공압 실린더 RFQ 체크리스트
공급업체에는 같은 운전 데이터를 보내야 합니다. SMC의 인용 고속 시리즈는 보어 6~20 mm에서 1,500 mm/s, 25와 32 mm에서 1,000 mm/s로 최대값이 달라집니다. 따라서 RFQ는 정확한 보어, 하중, 공기 경로, 정지 방법을 식별해야 합니다(SMC CXS High-Speed Type).
적용과 모션
장비 기능, 고장 영향, 요구 표준, 보어와 스트로크, 장착 외형, 전진/후퇴 시간, dwell, peak cycle rate, 지속 run duration, 반복정밀도, emergency-stop 동작, 공기 손실 후 안전 상태를 기록합니다.
하중과 기계 조건
툴링과 제품을 포함한 총 이동 질량, 양방향 process force, 방향, 액추에이터 인터페이스의 side load와 overturning moment, 가속/감속 목표, 외부 가이드 모델, shock absorber 위치를 지정합니다.
공기 공급과 제어
사용 지점의 최소/최대 동적 압력, 밸브 모델과 유량 정격, 응답 시간, 중심 조건, 양쪽 포트 튜브 ID와 길이, 피팅, 유량 제어, 머플러, quick-exhaust, 필터와 레귤레이터 모델, 윤활 정책을 명시합니다.
환경과 수명
주변 및 압축공기 온도, 먼지, 수분, coolant, 화학물, washdown, cleanroom 한계, IP와 부식 요구, 목표 cycle life, 유지보수 간격, 승인 seal, grease, scraper, rod material, sensor와 cable 요구를 넣습니다.
공급업체 증거
정확한 보어와 스트로크의 카탈로그 속도 한계, 이동 질량과 cushion-entry-speed 승인, 쿠션 에너지 또는 mass-speed diagram, 필요한 밸브 유량과 튜브 크기, 허용 측하중과 모멘트, 온도와 공기 품질 한계, 유지보수 지침을 요구합니다.
시운전 및 승인 시험 계획
승인 시험은 무부하 한 번의 스트로크가 아니라 최악 승인 조건의 반복 모션을 증명해야 합니다. Parker는 cushion-entry speed가 평균 속도보다 약 50% 높을 수 있다고 경고합니다. 가장 무거운 승인 하중을 생산 속도로 시험하면서 압력, 시간, 온도, 센서 상태, 소음, 반동을 기록합니다(Parker P1F).
| 승인 항목 | 시험 전에 정의할 합격 기준 |
|---|---|
| 전진/후퇴 시간 | 최대 시간과 허용 변동 |
| 동적 압력 | 동작 중 각 실린더 포트 최소 압력 |
| 끝단 동작 | 강한 충격, 허용 안 되는 반동, 거짓 센서 전환 없음 |
| 온도 | 정확한 실린더, 밸브, 씰, 센서 한계 안에서 안정 추세 |
| 공기 누설 | 합의 임계값을 넘는 가청 또는 측정 누설 없음 |
| 위치 확인 | 시험된 모든 사이클에서 PLC timeout 안에 올바른 상태 |
| 체결품과 가이드 | 풀림, 바인딩, 비정상 유격, 마모 분진 없음 |
| 회복 | 다음 동시 수요 이벤트 전에 공급 압력 회복 |
고속 공압 실린더 사양 FAQ
아래 답변은 보편 물리와 제품별 한계를 분리합니다. SMC 예시는 작은 보어에서 1,500 mm/s, 25 및 32 mm에서 1,000 mm/s를 제시하고, Parker는 cushion-entry speed가 평균보다 약 50% 높을 수 있다고 설명하지만, 어느 값도 보편 한계가 아닙니다(SMC CXS High-Speed Type).
공압 실린더의 최대 속도는 얼마인가요?
보편 최대값은 없습니다. 정확한 실린더 계열, 보어, 스트로크, 이동 질량, 가이드 하중, 밸브 유량, 튜브, 쿠션, 듀티에 따라 달라집니다.
실린더는 힘과 속도 중 무엇부터 선정해야 하나요?
하중과 모션 프로파일을 함께 시작합니다. 보어는 최소 동적 압력에서 힘을 제공해야 하고, 밸브와 배관은 필요한 스트로크 시간을 제공해야 합니다.
카탈로그 피스톤 속도만으로 고속 적용을 승인할 수 있나요?
아닙니다. 카탈로그 속도는 내장 쿠션이 이동 질량을 멈출 수 있는지, 가이드가 모멘트를 견디는지, 공기 회로가 압력을 유지하는지 증명하지 않습니다.
외부 쇼크 업소버는 언제 사용해야 하나요?
제조사 내장 쿠션 한계를 초과하거나, 외부 기계 스토퍼가 최종 위치를 정의하거나, 실린더 조정과 독립된 에너지 흡수기가 필요할 때 사용합니다.
설치 후 고속 실린더는 어떻게 검증하나요?
가장 무거운 승인 하중과 피크 지속 속도에서 스트로크 시간, 실린더 동적 압력, 끝단 동작, 센서 확인, 온도를 측정합니다.
결론
고속 실린더 사양은 시험 가능한 합의로 끝나야 합니다. CAGI의 10% 플랜트 압력 강하 목표와 Parker의 50% cushion-entry 경고는 카탈로그 보어, 스트로크, 평균 속도만으로 충분하지 않다는 점을 보여줍니다(CAGI). 이동 질량, 동적 압력, 공기 경로, 가이드, 정지 방법, 환경, 생산 속도 증거를 정의하십시오.
제조사 및 업계 자료를 아래 고속 실린더 사양의 근거 범위로 사용하십시오. 제품별 한계는 보편 규칙으로 취급하지 않도록 표시했으며, 적용을 검토할 때는 지원을 요청하기 전에 보어, 스트로크, 하중, 속도, 쿠션, 압력, 장착, 정지 데이터를 수집하십시오.
출처 세부 정보 및 확인 메모
- Parker P1F 공압 실린더 카탈로그. 실린더 속도, 밸브 유량, 튜브 크기 선정 및 쿠션 진입 속도가 평균 속도보다 약 50% 높을 수 있다는 경고를 다루는 기술 선정 자료. 2026년 7월 10일 확인.
- Parker OSP-P 리니어 드라이브 시스템 카탈로그. 하중, 모멘트, 쿠션 진입 속도, 이동 질량에 대한 기술 한계와 쿠션 한계를 초과할 때 외부 쇼크 업소버를 사용하는 방법을 다룹니다. 2026년 7월 10일 확인.
- Parker P1D 공압 실린더 카탈로그. 쿠션 다이어그램의 조건과 높은 상대 하중 및 압력 강하에 대한 제품별 감쇠 지침을 다룹니다. 2026년 7월 10일 확인.
- SMC CXS High-Speed Type 주문 제작 사양. 해당 시리즈의 제품별 최대 피스톤 속도, 온도 범위, 포트 변경 및 운동에너지 관련 설명을 다룹니다. 2026년 7월 10일 확인.
- AutomationDirect 실린더 속도 안내. 압력 손실, 밸브 및 튜브 크기 선정, 유량 제어, 실제 속도 시험에 관한 제조사 엔지니어링 지침입니다. 2026년 7월 10일 확인.
- AutomationDirect 공기 소비량 안내. 실린더 체적, 사이클 시간, 입구 압력을 바탕으로 공기 소비량을 계산하는 방법을 설명합니다. 2026년 7월 10일 확인.
- CAGI 압축공기 사용 안내. 압력 강하의 원인과 컴프레서에서 사용 지점까지의 압력 강하를 10% 이내로 설계하는 목표를 다루는 업계 지침입니다. 2026년 7월 10일 확인.
- Festo DSBC 제품 페이지. 정확한 실린더에 맞춰 공기 품질을 확인해야 하는 이유를 보여 주는 예시로, 제품별 압축공기 품질, 운전, 쿠션 데이터를 제공합니다. 2026년 7월 10일 확인.
- NIST 압력 및 가스 유량 단위 변환. 자유공기 계산에 사용한 표준 대기 및 압력 단위 변환의 공식 참고 자료입니다. 2026년 7월 10일 확인.
