엔지니어가 알려주지 않는 공압 소음기 선택의 10가지 비밀

공압 배기로 인한 과도한 소음, 시스템 성능에 영향을 미치는 설명할 수 없는 압력 강하, 오일과 이물질로 인해 지속적으로 막히는 소음기로 인해 어려움을 겪고 계신가요? 이러한 일반적인 문제는 종종 부적절한 소음기 선택에서 비롯되어 작업장 소음 위반, 기계 효율성 저하, 과도한 유지보수 비용으로 이어집니다. 올바른 공압 소음기를 선택하면 이러한 중요한 문제를 즉시 해결할 수 있습니다.

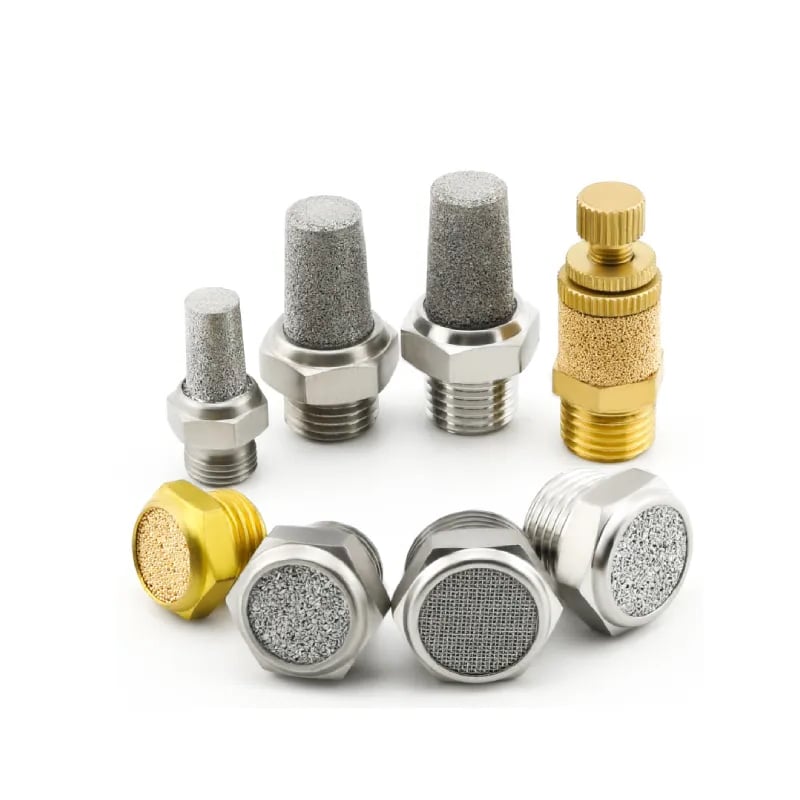

이상적인 공압 소음기는 시스템의 특정 주파수 스펙트럼에서 효과적인 소음 감소를 제공하고, 시스템 성능을 유지하기 위해 압력 강하를 최소화하며, 막힘을 방지하기 위해 내유성 설계 기능을 통합해야 합니다. 적절한 소음기를 선택하려면 주파수 감쇠 특성, 압력 강하 보상 계산, 내유성 구조 설계 원칙을 이해해야 합니다.

작년에 펜실베니아의 한 포장 시설을 방문했을 때 오일 오염으로 인해 2~3주마다 소음기를 교체했던 기억이 납니다. 적용 분야를 분석하고 적절한 감쇠 특성을 가진 적절한 사양의 내유성 소음기를 도입한 후 교체 주기가 1년에 2회로 줄어들어 유지보수 비용이 $12,000달러 이상 절감되고 생산 중단이 없어졌습니다. 수년간 공압 소음 제어 분야에서 제가 배운 것을 공유하겠습니다.

목차

• 완벽한 소음기 선택을 위한 주파수 감쇠 차트 해석 방법
• 최적의 시스템 성능을 위한 압력 강하 보정 계산 방법
• 막힘을 방지하고 서비스 수명을 연장하는 내유성 소음기 설계 솔루션

최적의 소음기 선택을 위한 주파수 감쇠 특성 해석 방법

특정 소음 프로필을 효과적으로 타겟팅하는 소음기를 선택하려면 주파수 감쇠 차트를 이해하는 것이 중요합니다.

주파수 감쇠 차트는 가청 스펙트럼에서 소음기의 소음 감소 성능을 매핑하며, 일반적으로 삽입 손실(dB) 대 주파수(Hz)로 표시됩니다. 이상적인 소음기는 단순히 전체 dB 등급이 가장 높은 것이 아니라 공압 시스템이 가장 많은 소음을 발생시키는 주파수 범위에서 최대 감쇠를 제공합니다.

주파수 감쇠의 기본 이해

차트 해석에 들어가기 전에 주요 음향 개념을 이해하는 것이 중요합니다:

주요 음향 용어

• 삽입 손실: 그리고 소음기 설치로 인한 음압 레벨 감소(dB 단위로 측정)¹
• 전송 손실: 소음기를 통과할 때 소리 에너지 감소
• 노이즈 감소: 소음기 전후에 측정된 음압 레벨의 차이
• 옥타브 밴드: 사운드 분석에 사용되는 표준 주파수 범위(예: 63Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz)
• A-가중치: 다양한 주파수에서 사람의 귀 감도를 반영하도록 사운드 측정값 조정²
• 광대역 노이즈: 넓은 주파수 범위에 걸쳐 분산된 잡음
• 톤 노이즈: 특정 주파수에 집중된 소음

디코딩 주파수 감쇠 차트

주파수 감쇠 차트에는 적절한 소음기 선택에 도움이 되는 중요한 정보가 포함되어 있습니다:

표준 차트 구성 요소

1. X축: 주파수는 헤르츠(Hz) 또는 킬로헤르츠(kHz) 단위로 표시되며 일반적으로 대수적으로 표시됩니다.
2. Y축: 데시벨(dB) 단위의 삽입 손실
3. 감쇠 커브: 주파수 스펙트럼 전반에 걸친 성능 표시
4. 디자인 포인트: 표준 옥타브 대역의 주요 성능 값
5. 유량 곡선: 다양한 유속에서의 성능을 보여주는 여러 라인
6. 신뢰 구간: 성능 변화를 보여주는 음영 영역

차트 해석 키

• 피크 감쇠 영역: 소음기가 가장 잘 작동하는 주파수 범위
• 저주파 성능: 500Hz 미만의 감쇠(일반적으로 까다로운 문제)
• 고주파 성능: 2kHz 이상 감쇠(일반적으로 더 쉬움)
• 공명 지점: 공명 효과를 나타내는 날카로운 피크 또는 밸리
• 흐름 감도: 다양한 유량에 따른 성능 변화

일반적인 공압 노이즈 프로파일

공압 부품마다 고유한 노이즈 시그니처를 생성합니다:

구성 요소	기본 주파수 범위	보조 피크	일반적인 소음 수준	노이즈 특성
실린더 배기	1-4kHz	250-500Hz	85-95 dBA	날카로운, 쉿하는 소리
밸브 배기	2-8kHz	500-1000Hz	90-105 dBA	고음, 날카로운
에어 모터 배기	500-2000Hz	4~8kHz	95-110 dBA	광범위한 스펙트럼, 강력한 성능
블로우 오프 노즐	3~10kHz	1-2kHz	90-100dBA	고주파, 방향성
압력 릴리프 밸브	1-3kHz	6-10kHz	100-115dBA	강렬하고 광범위한 스펙트럼
진공 발생기	2~6kHz	500-1000Hz	85-95 dBA	중-고주파

소음기 기술 및 감쇠 패턴

다양한 소음기 기술이 독특한 감쇠 패턴을 만들어냅니다:

소음기 유형	감쇠 패턴	저주파(<500Hz)	중간 주파수(500Hz-2kHz)	고주파(>2kHz)	최고의 애플리케이션
흡수성	빈도에 따라 점차 증가	Poor	Good	우수	지속적인 흐름, 고주파 소음
반응형	여러 봉우리와 계곡	Good	가변	가변	특정 톤 노이즈, 저주파
확산	스펙트럼 전반에 걸쳐 보통	공정	Good	Good	범용, 중간 정도의 흐름
공진기	좁은 대역, 높은 감쇠	목표물에 탁월	다른 곳에서는 열악함	다른 곳에서는 열악함	특정 문제 빈도
하이브리드	맞춤형 조합	Good	매우 좋음	우수	복잡한 노이즈 프로파일, 중요한 애플리케이션
벱토 콰이어트플로우	광범위한 고성능	매우 좋음	우수	우수	고성능, 기름에 오염된 시스템

소음기 감쇠를 애플리케이션 요구 사항에 맞게 조정

이 체계적인 접근 방식을 따라 소음기 성능을 특정 요구 사항에 맞게 조정하세요:

1. 노이즈 프로필 분석
      - 옥타브 대역 분석기를 사용하여 사운드 레벨 측정하기
      - 주요 주파수 범위 식별
      - 특정 색조 구성 요소에 주목하세요.
      - 전체 음압 레벨 결정

2. 감쇠 목표 정의
      - 표준을 충족하기 위해 필요한 소음 감소량 계산
      - 최대 감쇠가 필요한 중요 주파수 식별
      - 환경적 요인(반사 표면, 배경 소음)을 고려하세요.
      - 해당되는 경우 여러 소음원을 고려하세요.

3. 소음기 옵션 평가
      - 감쇠 차트와 노이즈 프로파일 비교
      - 문제 주파수 범위에서 최대 감쇠를 찾습니다.
      - 유량 및 압력 강하 제약 조건 고려하기
      - 환경 호환성 평가(온도, 오염 물질)

4. 선택 항목 유효성 검사
      - 설치 후 예상되는 소음 수준 계산하기
      - 해당 표준 준수 여부 확인
      - 부차적인 요소(규모, 비용, 유지보수)를 고려하세요.

고급 차트 분석 기법

중요한 애플리케이션의 경우 이러한 고급 분석 방법을 사용하세요:

가중 성능 계산

1. 빈도 중요도 요소 결정
      - 각 옥타브 대역에 다음을 기준으로 가중치를 할당합니다:
        - 노이즈 프로파일의 우위
        - 사람의 귀 감도(A-가중치)
        - 규정 요구 사항

2. 가중치 부여 성과 점수 계산
      - 각 주파수의 감쇠에 중요도 계수를 곱합니다.
      - 전체 성과 점수에 대한 가중치 합계
      - 소음기 옵션별 점수 비교

시스템 수준 감쇠 모델링

여러 노이즈 소스가 있는 복잡한 시스템의 경우:

1. 모든 배기 지점 및 필요한 소음기 매핑
2. 로그 덧셈을 사용하여 결합된 노이즈 감소 계산하기
3. 예상 작업장 소음 수준 모델링
4. 전체 시스템에서 소음기 선택 최적화

사례 연구: 주파수 타겟 소음기 선택

저는 최근 매사추세츠의 한 의료 기기 제조업체에서 공압 조립 장비의 과도한 소음으로 어려움을 겪고 있는 고객과 함께 일한 적이 있습니다. '고성능' 소음기를 설치했음에도 불구하고 여전히 작업장 소음 한도를 초과하고 있었습니다.

분석 결과:

• 2-4kHz 범위(85-92dBA)에 집중된 소음
• 500-800Hz의 보조 피크
• 고반사 프로덕션 환경
• 여러 개의 동기화된 배기 이벤트

타겟팅 솔루션을 구현하여

• 각 노이즈 소스에 대한 상세한 주파수 분석 수행
• 2~4kHz 범위에서 최적화된 성능을 갖춘 엄선된 하이브리드 소음기
• 500-800Hz 컴포넌트에 대한 추가 저주파 감쇠 구현
• 작업 공간에 전략적으로 배치된 흡수 패널

결과는 인상적이었습니다:

• 전체 소음 22dBA 감소
• 목표 2~4kHz 28dBA 감소
• 작업장 소음 수준을 80dBA 이하로 낮춤
• 모든 규제 요건 준수
• 작업자 편의성 및 커뮤니케이션 개선

시스템 효율 극대화를 위한 압력 강하 보정 계산 방법

소음기 압력 강하를 적절히 고려하는 것은 시스템 성능을 유지하면서 효과적인 소음 감소를 달성하는 데 매우 중요합니다.

압력 강하 보정 계산은 소음기 설치가 공압 시스템 성능에 미치는 영향을 결정하고 적절한 사이징을 통해 효율성 손실을 최소화할 수 있도록 합니다. 효과적인 보상을 위해서는 유량, 압력 강하, 시스템 성능 간의 관계를 이해하여 공압 효율에 미치는 영향을 최소화하면서 소음 감소의 균형을 맞추는 소음기를 선택해야 합니다.

소음기 압력 강하 기본 사항 이해

소음기 압력 강하는 몇 가지 중요한 방식으로 시스템 성능에 영향을 미칩니다:

주요 압력 강하 개념

• 압력 강하: 공기가 소음기를 통과할 때 감소하는 압력(일반적으로 psi, bar 또는 kPa 단위로 측정)
• 유량 계수(Cv): 압력 강하 대비 유량 측정³
• 유량: 소음기를 통과하는 공기의 양(일반적으로 SCFM 또는 l/min 단위)
• 배압: 소음기 상류에 형성되어 구성 요소 성능에 영향을 미치는 압력
• 중요한 흐름: 유속이 음속에 도달하여 더 이상의 유량 증가를 제한하는 조건⁴
• 유효 영역: 공기 통과를 위한 소음기의 동등한 개방 면적

일반적인 소음기 유형의 압력 강하 특성

소음기 디자인에 따라 다양한 압력 강하 프로파일이 생성됩니다:

소음기 유형	일반적인 압력 강하	유량-압력 관계	오염에 대한 민감도	최고의 흐름 애플리케이션
오픈 디퓨저	매우 낮음(0.01~0.05bar)	거의 선형에 가까운	높음	저압, 고유량
소결 금속	보통(0.05~0.2bar)	지수	매우 높음	중간 흐름, 깨끗한 공기
섬유 흡수성	저-중등도(0.03~0.15bar)	적당히 기하급수적	높음	중-고 유량
배플 유형	낮음(0.02~0.1bar)	거의 선형에 가까운	보통	높은 유량, 다양한 조건
반응 챔버	보통(0.05~0.2bar)	복잡하고 비선형적인	낮음	특정 흐름 범위
하이브리드 디자인	다양(0.03~0.15bar)	적당히 기하급수적	보통	애플리케이션별
벱토 플로우맥스	낮음(0.02~0.08bar)	거의 선형에 가까운	매우 낮음	높은 유량, 오염된 공기

표준 압력 강하 계산 방법

소음기 압력 강하와 시스템에 미치는 영향을 계산하는 몇 가지 확립된 방법이 있습니다:

기본 압력 강하 공식

소음기의 압력 강하를 추정하는 데 사용됩니다:

$\델타 P = k \times Q^2$

여기서:

• ΔP = 압력 강하(bar, psi)
• k = 저항 계수(소음기 전용)
• Q = 유량(SCFM, l/min)

이 이차 관계는 더 높은 유속에서 압력 강하가 급격히 증가하는 이유를 설명합니다.

유량 계수(Cv) 방법

제조업체 데이터를 사용하여 더 정확하게 계산할 수 있습니다:

$Q = C_v \times \sqrt{\Delta P \times P_1}$

여기서:

• Q = 유량(SCFM)
• Cv = 유량 계수(제조업체 제공)
• ΔP = 압력 강하(psi)
• P₁ = 업스트림 절대 압력(psia)

압력 강하를 찾기 위해 재배치합니다:

$\델타 P = (Q/C_v)^2/P_1$

유효 면적 방법

소음기 지오메트리를 기반으로 압력 강하를 계산합니다:

$\델타 P = (\rho / 2) \times (Q/A)^2 \times (1 / C^2)$

여기서:

• ρ = 공기 밀도
• Q = 체적 유량
• A = 유효 면적
• C = 방전 계수

시스템 영향 계산 및 보상

소음기 압력 강하를 적절히 보정합니다:

1. 무소음 부품 성능 계산
      - 액추에이터의 힘, 속도 또는 공기 소비량을 제한 없이 결정합니다.
      - 기준 시스템 압력 요구 사항 문서화
      - 사이클 시간 또는 생산 속도 측정

2. 소음기 영향 계산
      - 최대 유량에서 압력 강하 결정
      - 구성 요소에서 유효 압력 감소 계산
      - 성능 변화 예측(힘, 속도, 소비량)

3. 보상 전략 구현
      - 소음기 압력 강하를 상쇄하기 위해 공급 압력을 높이십시오.
      - 압력 강하가 낮은 대형 소음기 선택
      - 속도 감소에 맞게 시스템 타이밍 수정
      - 새로운 압력 조건에 맞게 구성 요소 크기 조정

압력 강하 보정 계산 예제

실린더 배기 애플리케이션의 경우:

1. 기준 매개 변수
      - 실린더: 50mm 보어, 300mm 스트로크
      - 작동 압력: 6 bar
      - 필수 주기 시간: 1.2초
      - 배기 유량: 85 l/min

2. 소음기 선택
      - 표준 소음기 압력 강하: 85 l/min에서 0.3 bar
      - 배기 중 유효 압력: 5.7bar
      - 제한을 두고 계산한 사이클 시간입니다: 1.35초(12.5% 느림)

3. 보상 옵션
      - 공급 압력을 6.3bar로 증가(압력 강하 보정)
      - 0.1바 강하(충격 최소화)의 대형 소음기 선택
      - 생산이 허용되는 경우 더 느린 사이클 시간을 허용합니다.
      - 실린더 보어 크기를 늘려 낮은 압력에서도 힘 유지

고급 압력 보정 기술

중요한 애플리케이션의 경우 다음과 같은 고급 방법을 고려하세요:

동적 흐름 분석

가변 또는 펄스 흐름이 있는 시스템의 경우:

1. 전체 주기에 걸쳐 흐름 프로필 매핑
      - 최대 흐름 기간 식별
      - 사이클의 각 지점에서 압력 강하를 계산합니다.
      - 중요한 타이밍에 미치는 영향 파악

2. 타겟 보상 구현
      - 최대 유량 조건에 적합한 크기 소음기
      - 펄스 흐름을 완충하기 위해 축적량을 고려하세요.
      - 여러 개의 소형 소음기와 하나의 대형 소음기 평가하기

시스템 전반의 압력 예산 분석

여러 개의 소음기가 있는 복잡한 시스템의 경우:

1. 허용 가능한 총 압력 강하 예산 설정
2. 모든 제한 지점에 예산 할당
3. 최소한의 제한을 위해 중요한 구성 요소의 우선순위 지정
4. 노이즈 감소 요구와 압력 제약의 균형 유지

소음기 선택 노모그래프

이 노모그래프는 유량, 허용 압력 강하 및 포트 크기를 기준으로 소음기 선택에 대한 빠른 참조를 제공합니다:

사용 방법:

1. 왼쪽 축에서 최대 유량을 찾습니다.
2. 오른쪽 축에서 허용 가능한 압력 강하 찾기
3. 이 점들을 연결하는 선을 그립니다.
4. 중앙선과의 교차점은 최소 권장 포트 크기를 나타냅니다.
5. 포트 크기가 같거나 더 큰 소음기를 선택하세요.

사례 연구: 압력 강하 보정 구현

저는 최근 새로운 소음 규정을 충족하기 위해 소음기를 설치한 후 공압 그리퍼 성능이 일정하지 않은 문제를 겪고 있는 미시간의 자동차 부품 제조업체와 상담을 진행했습니다.

분석 결과:

• 그리퍼 폐쇄력 18% 감소
• 사이클 시간 15% 증가
• 품질에 영향을 미치는 일관성 없는 부품 배치
• 작동 유량에서 0.4바의 소음기 압력 강하

포괄적인 솔루션을 구현함으로써

• 실제 운영 조건에 대한 흐름 분석 수행
• 60% 저압 강하를 지원하는 엄선된 벱토 플로우맥스 소음기
• 목표 압력 보상 전략 구현
• 최적화된 그리퍼 타이밍 시퀀스

그 결과는 의미심장했습니다:

• 원래 그리퍼 성능 복원
• 필수 소음 감소 유지(24dBA)
• 에너지 효율 8% 개선
• 품질 문제 제거
• 완전한 규정 준수 달성

오염된 공압 시스템을 위한 내유성 소음기 설계를 선택하는 방법

오일 오염은 산업용 공압 시스템에서 소음기 고장의 주요 원인이지만 적절한 설계를 선택하면 서비스 수명을 크게 늘릴 수 있습니다.

내유성 소음기 설계에는 특수 소재, 자체 배수 구조, 여과 요소가 통합되어 있어 오염된 공압 시스템의 막힘을 방지합니다. 효과적인 설계는 음향 성능을 유지하면서 중요한 흐름 경로에서 오일이 배출되도록 하여 오일로 오염된 애플리케이션에서 표준 소음기에서 발생하는 압력 강하 증가와 성능 저하를 방지합니다.

유류 오염 문제 이해

공압 배기 가스의 오일은 소음기에 몇 가지 특정 문제를 일으킵니다:

기름 오염원 및 영향

• 기름 오염의 원인:
    - 압축기 이월(가장 일반적)
    - 공압 부품의 과도한 윤활
    - 주변 환경으로부터의 오일 미스트
    - 공압 실린더의 씰 성능 저하
    - 오염된 공기 라인

• 표준 소음기에 미치는 영향:
    - 다공성 물질의 점진적 막힘
    - 시간 경과에 따른 압력 강하 증가
    - 노이즈 감쇠 성능 향상
    - 교체가 필요한 완전 막힘
    - 안전 위험을 초래할 수 있는 잠재적 오일 배출

내유성 설계 기능 비교

소음기 디자인에 따라 다양한 수준의 내유성을 제공합니다:

디자인 기능	내유성 수준	음향 성능	압력 강하	오일에서의 서비스 수명	최고의 애플리케이션
표준 다공성 디자인	매우 열악함	우수	초기에는 낮음, 증가	2-4주	깨끗한 공기만
코팅된 다공성 미디어	Poor	Good	보통, 증가	1-3개월	최소한의 오일
배플 디자인	Good	보통	낮고 안정적인	6-12개월	보통 오일
자체 배수 챔버	매우 좋음	Good	낮고 안정적인	12-24개월	일반 오일
통합 기술	우수	Good	보통, 안정적	18-36개월	중유
통합 분리기	우수	매우 좋음	보통, 안정적	24-48개월	심한 기름
벱토 오일가드	우수	우수	낮고 안정적인	36~60개월	익스트림 오일

주요 내유성 설계 요소

효과적인 내유성 소음기에는 몇 가지 중요한 설계 요소가 통합되어 있습니다:

내유성을 위한 소재 선택

1. 비흡수성 소재
      - 기름을 튕겨내는 소수성 폴리머⁵
      - 흡수를 방지하는 비다공성 금속
      - 씰용 내유성 엘라스토머
      - 수명을 연장하는 부식 방지 합금

2. 표면 처리
      - 기름을 튕겨내는 소유 성 코팅
      - 논스틱 마감으로 배수가 용이함
      - 오일 흐름을 제어하는 텍스처 표면
      - 오염 방지를 위한 오염 방지 처리

기하학적 디자인 원칙

1. 자체 배수 구성
      - 중력 배수를 허용하는 수직 흐름 경로
      - 기름이 고이는 것을 방지하는 경사진 표면
      - 중요 부위에서 기름을 배출하는 배수 채널
      - 재유입을 방지하는 수거 저장소

2. 흐름 경로 최적화
      - 사운드 감쇠를 위한 구불구불한 경로
     B팀에 대한 애크그라운드: 마이클 슈미트 박사가 이끄는 연구팀은 재료 과학, 전산 모델링, 공압 시스템 설계 분야의 전문가들이 모여 있습니다. 슈미트 박사의 수소 저항성 합금에 대한 획기적인 연구 결과가 학술지 재료 과학 저널는 린데의 접근 방식의 기초를 형성합니다. 고압 가스 시스템 분야에서 50년 이상의 경험을 쌓은 엔지니어링 팀은 이 기초 과학을 실용적이고 신뢰할 수 있는 솔루션으로 전환합니다.

_팀에 대한 애크그라운드: 마이클 슈미트 박사가 이끄는 연구팀은 재료 과학, 전산 모델링, 공압 시스템 설계 분야의 전문가들이 모여 있습니다. 슈미트 박사의 수소 저항성 합금에 대한 획기적인 연구 결과가 학술지 재료 과학 저널는 린데의 접근 방식의 기초를 형성합니다. 고압 가스 시스템 분야에서 50년 이상의 경험을 쌓은 엔지니어링 팀은 이 기초 과학을 실용적이고 신뢰할 수 있는 솔루션으로 전환합니다.
 - 막힘을 방지하는 오픈 채널
   - 흐름을 유지하는 그라데이션 통로
   - 감쇠를 강화하는 난기류 생성기

고급 오일 관리 기능

1. 분리 메커니즘
      - 기름 방울을 제거하는 원심 분리기
      - 오일을 포집하는 충돌 배플
      - 작은 물방울을 결합하는 결합 요소
      - 분리된 오일을 보관하는 수거 챔버

2. 배수 시스템
      - 수집된 오일을 제거하는 자동 배수 포트
      - 소량을 관리하는 모세관 위킹 시스템
      - 원격 배출을 위한 통합 배수 라인
      - 유지 관리 시기를 알려주는 시각적 표시기

오일 오염 평가 및 소음기 선택

이 체계적인 접근 방식을 따라 적절한 내유성 소음기를 선택하세요:

1. 오일 오염 수준 정량화
      - 배기 가스 내 오일 함량 측정(mg/m³)
      - 오일 유형 결정(컴프레서, 합성, 기타)
      - 오염 빈도 평가(지속적, 간헐적)
      - 오일 점도에 대한 작동 온도 영향 평가

2. 애플리케이션 요구 사항 분석
      - 필수 서비스 간격 목표
      - 노이즈 감소 사양
      - 허용 압력 강하
      - 설치 방향 제약 조건
      - 환경적 고려 사항

3. 적절한 디자인 카테고리 선택
      - 빛에 의한 오염: 코팅된 미디어 또는 배플 디자인
      - 중간 정도의 오염: 자체 배수 챔버
      - 오염이 심한 경우: 통합 분리기 설계
      - 심각한 오염: 특수 오일 처리 시스템

4. 지원 사례 구현
      - 정기적인 압축 공기 품질 테스트
      - 적절한 경우 업스트림 필터링
      - 예방적 유지 관리 일정
      - 올바른 설치 방향

내유성 소음기 성능 테스트

내유 성능을 확인하려면 다음과 같은 표준화된 테스트를 수행하세요:

가속 오일 로딩 테스트

1. 테스트 절차
      - 테스트 회로에 소음기 설치
      - 측정된 오일 농도(일반적으로 5-25 mg/m³)를 소개합니다.
      - 지정된 유속에서 주기
      - 시간 경과에 따른 압력 강하 증가 모니터링
      - 압력 강하가 두 배가 되거나 한계에 도달할 때까지 계속합니다.

2. 성능 지표
      - 25% 압력 강하 증가까지의 시간
      - 50% 압력 강하 증가까지의 시간
      - 청소 전 오일 용량 필요
      - 오일 로딩에 따른 감쇠 변화

오일 배수 효율 테스트

1. 테스트 절차
      - 지정된 방향으로 소음기 설치
      - 측정된 오일 양 소개
      - 다양한 유속에서 작동
      - 오일 보유량과 배수량 측정
      - 수술 후 배수 시간 평가

2. 성능 지표
      - 오일 배출량 대비 잔류량 비율
      - 90% 제거까지 걸리는 배수 시간
      - 재참여 비율
      - 방향 감도

사례 연구: 내유성 소음기 구현 사례

저는 최근 오하이오의 한 금속 스탬핑 공장에서 심각한 오일 오염으로 인해 2~3주마다 공압 프레스의 배기 소음기를 교체하고 있는 고객과 함께 일한 적이 있습니다. 이 공장의 공기 컴프레서는 압축 공기 시스템으로 약 15mg/m³의 오일을 공급하고 있었습니다.

분석 결과:

• 오일이 축적되어 소음기가 완전히 막히는 경우
• 프레스 사이클 시간에 영향을 미치는 배압 증가
• 연간 $15,000을 초과하는 유지보수 비용
• 소음기 교체 중 생산 중단

포괄적인 솔루션을 구현함으로써

• 벱토 오일가드 소음기를 설치했습니다:
    - 다단계 오일 분리 기술
    - 자체 배수 수직 흐름 경로 설계
    - 붙지 않는 내부 표면
    - 통합 오일 수집 저장소
• 배수를 위한 최적화된 설치 방향
• 분기별 예방적 유지 관리 실시

그 결과는 놀라웠습니다:

• 소음기 서비스 수명이 2~3주에서 12개월 이상으로 연장되었습니다.
• 서비스 기간 내내 배압이 안정적으로 유지됨
• 노이즈 감쇠가 25dBA 감소로 유지됨
• 유지보수 비용 92% 절감
• 생산 중단 제거
• 연간 약 $22,000의 절감 효과

종합적인 소음기 선택 전략

모든 애플리케이션에 적합한 최적의 공압 소음기를 선택하려면 이 통합 접근 방식을 따르세요:

1. 노이즈 특성 분석
      - 주파수 스펙트럼 측정
      - 주요 노이즈 성분 식별
      - 필요한 감쇠 결정

2. 유량 요구 사항 계산
      - 최대 유량 결정
      - 흐름 패턴 평가(연속, 펄스)
      - 허용 가능한 압력 강하 계산

3. 환경 조건 평가
      - 오일 오염 정량화
      - 온도 요구 사항 평가
      - 기타 오염 물질 식별
      - 설치 제약 조건 고려

4. 최적의 소음기 기술 선택
      - 감쇠 패턴을 노이즈 프로파일에 맞추기
      - 유량 용량이 요구 사항을 충족하는지 확인
      - 적절한 내유성 기능 선택
      - 압력 강하가 허용 가능한지 확인

5. 구현 및 검증
      - 제조업체 권장 사항에 따라 설치
      - 설치 후 소음 수준 측정
      - 시간 경과에 따른 압력 강하 모니터링
      - 적절한 유지 관리 일정 수립

통합 선택 매트릭스

이 결정 매트릭스는 특정 요구 사항에 따라 최적의 소음기 카테고리를 식별하는 데 도움이 됩니다:

애플리케이션 특성	권장 소음기 유형	주요 선택 요소
고주파 소음, 깨끗한 공기	흡수성	감쇠 패턴, 크기 제약
저주파 소음, 깨끗한 공기	리액티브/챔버	특정 주파수 타겟팅, 공간 요구 사항
중간 정도의 소음, 경유	코팅 배플	내유성과 소음 감소의 균형
높은 소음, 적당한 오일	자체 배수 하이브리드	방향, 배수 기능, 소음 프로필
모든 소음, 중유	통합 분리기	오일 처리 용량, 유지보수 주기
심각한 소음, 심한 기름	특수 오일 취급	성능 요구 사항, 비용 정당성

사례 연구: 종합 소음기 솔루션

저는 최근 캘리포니아의 한 식품 포장 장비 제조업체가 기계 라인 전반에서 발생하는 여러 공압 소음 문제로 어려움을 겪고 있다고 상담한 적이 있습니다. 과도한 소음, 압력 강하로 인한 일관되지 않은 성능, 오일 오염으로 인한 잦은 소음기 교체 등의 문제가 있었습니다.

분석 결과:

• 2~6kHz 범위(95~102dBA)에 집중된 소음
• 8-12 mg/m³ 수준의 오일 오염
• 중요한 주기 시간 요구 사항
• 소음기 설치 공간 제한

맞춤형 솔루션을 구현하여

• 각 배기 지점에 대한 종합적인 주파수 분석 수행
• 각 공압 기능의 매핑된 압력 감도
• 시스템 전체의 오일 오염을 정량화
• 각 적용 지점에 맞는 특수 소음기를 선택했습니다:
    - 실린더 배기를 위한 고유량, 내유성 설계
    - 밸브 매니폴드용 컴팩트한 고감쇠 장치
    - 중요한 타이밍 회로를 위한 초저 제한 설계

결과는 인상적이었습니다:

• 전체 소음 27dBA 감소
• 기계 사이클 타임에 측정 가능한 영향 없음
• 소음기 서비스 수명이 18개월로 연장됨
• 유지보수 비용 85% 절감
• 고객 만족도가 크게 향상되었습니다.
• 소음에 민감한 설치 환경에서 경쟁 우위 확보

결론

최적의 공압 소음기를 선택하려면 주파수 감쇠 특성을 이해하고, 압력 강하 보상을 계산하며, 적절한 내유성 설계 기능을 구현해야 합니다. 이러한 원칙을 적용하면 모든 공압 애플리케이션에서 시스템 성능을 유지하고 유지보수 요구 사항을 최소화하면서 효과적인 소음 감소를 달성할 수 있습니다.

공압 소음기 선택에 관한 자주 묻는 질문

1. “어쿠스틱 삽입 손실”, https://www.bksv.com/en/knowledge/blog/sound/acoustic-insertion-loss. 공압 응용 분야에서 소음 제어 장치의 음향 성능을 측정하는 원리를 간략하게 설명합니다. 증거 역할: 메커니즘; 출처 유형: 산업. 지원: 삽입 손실이 소음기를 설치하여 달성한 음압 레벨의 특정 감소를 계산한다는 것을 확인합니다. ↩

2. “A-가중치”, https://en.wikipedia.org/wiki/A-weighting. 인간의 청각 인식을 모방하는 데 사용되는 주파수 의존적 필터링에 대해 설명합니다. 증거 역할: 메커니즘; 출처 유형: 연구. 지원: 다양한 주파수에서 인간의 귀 감도를 반영하기 위해 소리 측정값을 조정하는 것을 검증합니다. ↩

3. “흐름 계수”, https://en.wikipedia.org/wiki/Flow_coefficient. 압력 하에서 유체 흐름 기능을 특성화하기 위해 엔지니어링에서 사용되는 무차원 메트릭을 자세히 설명합니다. 증거 역할: 일반_지원, 소스 유형: 연구. 지원: Cv가 압력 강하 대비 유량 용량의 인정된 척도임을 확인합니다. ↩

4. “막힌 흐름”, https://www.sciencedirect.com/topics/engineering/choked-flow. 배기구의 음파 흐름 제한에 관한 기본적인 유체 역학 원리를 제공합니다. 증거 역할: 메커니즘; 출처 유형: 연구. 지원: 임계 유량이 유속이 음속에 도달하여 더 이상의 유량 증가를 제한하는 조건이라는 것을 입증합니다. ↩

5. “소수성 폴리머”, https://www.sciencedirect.com/topics/materials-science/hydrophobic-polymer. 특정 고분자가 액체를 밀어낼 수 있는 표면 에너지 특성을 설명합니다. 증거 역할: 메커니즘; 출처 유형: 연구. 지원: 기름을 밀어내는 소수성 폴리머의 기능을 설명합니다. ↩
