Introducere
Fiecare inginer de întreținere cunoaște frustrarea: contaminarea se strecoară prin garniturile cilindrilor, provocând uzura prematură și perioade de nefuncționare costisitoare. Praful, umezeala și particulele abrazive sunt ucigașii tăcuți ai sisteme pneumatice1. Cu toate acestea, atunci când strângeți inelul ștergătorului pentru a bloca contaminanții, vă confruntați adesea cu o frecare crescută și o performanță slabă a cilindrului. ⚖️

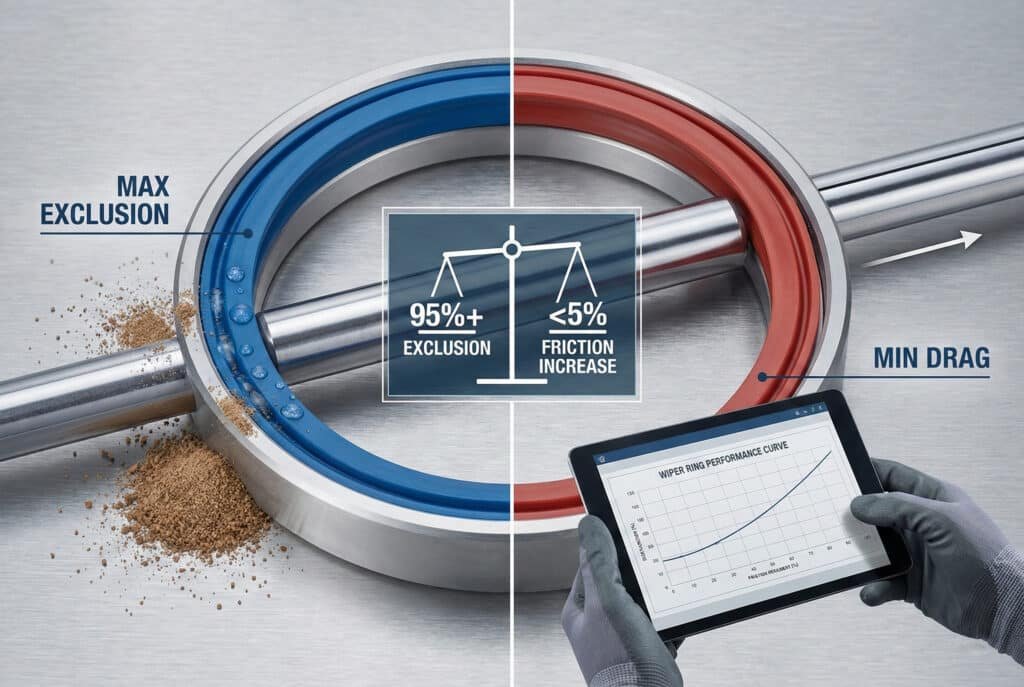

Mecanica inelului de ștergere se bazează pe un compromis critic: maximizarea eficienței de excludere pentru a proteja garniturile interne, minimizând în același timp rezistența tijei pentru a menține o funcționare lină și eficientă din punct de vedere energetic. Inelul de ștergere optim realizează o excludere a contaminanților de 95%+ cu o creștere a frecării mai mică de 5% în comparație cu performanța cilindrului de referință.
Recent, am discutat cu David, inginer senior de întreținere la o fabrică de procesare a alimentelor din Wisconsin. Cilindrii liniei sale de ambalare se defectau la fiecare șase săptămâni din cauza infiltrării prafului de făină, ceea ce costa compania sa peste $18.000 pe incident în timp de nefuncționare. Când am analizat configurația sa, am descoperit că inelele de ștergere OEM erau uzate și necorespunzătoare pentru mediul său cu grad ridicat de contaminare. Aceasta este o situație obișnuită, pe care o vom rezolva astăzi. 🔧
Tabla de conținut
- Ce determină eficiența de excludere a inelului ștergătorului?
- Cum influențează rezistența tijei performanța cilindrului?
- Care este echilibrul optim între excludere și rezistență?
- Cum puteți selecta inelul de ștergere potrivit pentru aplicația dvs.?
- Concluzie
- Întrebări frecvente despre mecanica inelului ștergătorului
Ce determină eficiența de excludere a inelului ștergătorului?
Alegerea inelului de ștergere potrivit nu înseamnă doar alegerea unei garnituri, ci și înțelegerea mediului contaminat cu care cilindrii dvs. se confruntă zilnic. 🛡️
Eficiența excluderii depinde în primul rând de trei factori: geometria buzelor2 (unghiul de contact și lățimea), duritatea materialului și potrivire prin interferență3 cu suprafața tijei. Modelele cu mai multe margini, cu unghiuri de contact de 15-25°, ating de obicei o excludere de 98% în medii cu grad ridicat de contaminare.
Geometria buzelor și designul contactului
Buza inelului ștergătorului este prima linie de apărare. Modelele cu o singură buză funcționează adecvat în medii curate, dar configurațiile cu două sau trei buze creează multiple bariere împotriva pătrunderii. Unghiul de contact — de obicei între 15° și 30° — determină cât de agresiv buza răzuiește suprafața tijei.
La Bepto, am testat zeci de configurații. Datele noastre arată că o buză primară de 20° combinată cu o buză secundară de 25° asigură o excludere optimă a particulelor fără uzura excesivă a tijei.
Alegerea materialului contează
| Tipul de material | Duritate (Shore A) | Rezistența la contaminare | Intervalul de temperatură | Cea mai bună aplicație |
|---|---|---|---|---|
| Poliuretan (PU) | 85-95 | Excelentă | -30°C până la +80°C | Praful greu, abrazivele |
| Nitril (NBR) | 70-80 | Bun | -20°C până la +100°C | Uleiuri de uz general |
| Compozit PTFE | 55-65 | Remarcabil | -200°C până la +260°C | Temperaturi extreme, substanțe chimice |
| Bepto Premium PU | 90 | Excelent+ | -35 °C până la +90 °C | Multi-mediu |
Interferența suprafeței și finisajul tijei
Potrivirea prin interferență — cât de strâns contactează ștergătorul tija — are un impact direct atât asupra excluderii, cât și asupra frecării. Recomandăm o interferență de 0,3-0,5 mm pentru aplicații standard, cu finisaje ale suprafeței tijei de Ra 0,2-0,4 μm pentru performanțe optime.
Cum influențează rezistența tijei performanța cilindrului?
Fricțiunea nu este doar o neplăcere, ci și un factor care afectează performanța, reducând eficiența, viteza și precizia sistemelor pneumatice. 📉
Creșterea rezistenței tijei forță de desprindere4, reduce viteza ciclului, generează căldură și provoacă uzura prematură a garniturii. Interferența excesivă a inelului ștergătorului poate crește frecarea cu 15-40%, reducând eficiența cilindrului și necesitând presiuni de funcționare mai mari pentru a menține performanța.
Costurile ascunse ale frecării excesive
Când Maria, care conduce o companie de mașini de ambalare în Stuttgart, Germania, ne-a contactat, mașinile sale personalizate aveau performanțe inferioare față de cele ale concurenților. Cilindrii ei necesitau o presiune cu 20% mai mare pentru a atinge aceleași viteze. După inspecție, am constatat că furnizorul ei specificase inele de ștergere cu interferență excesivă, acordând prioritate protecției împotriva contaminării, dar sacrificând eficiența.
Cuantificarea efectelor de frecare ale tijei
În laboratorul nostru de testare, măsurăm forța de rupere și frecarea dinamică pe întreaga cursă. Iată ce provoacă frecarea excesivă a tijei:
- Creșterea consumului de aer: 10-25% sunt necesare debite mai mari
- Reducerea vitezei ciclului: 15-30% funcționare mai lentă
- Generarea de căldură: Temperatura tijelor poate crește cu 15-20 °C.
- Durată de viață redusă a garniturii: Ratele de uzură cresc cu 200-300%
Relația presiune-viteză
Rezistența tijei afectează în mod direct presiunea necesară pentru menținerea vitezelor țintă. Pentru fiecare creștere de 10 N a forței de frecare, este necesară o presiune suplimentară de aproximativ 0,5 bari într-un cilindru standard cu diametrul interior de 50 mm. Acest lucru se aplică la zeci sau sute de cilindri dintr-o linie de producție.
Care este echilibrul optim între excludere și rezistență?
Ingineria înseamnă întotdeauna compromisuri inteligente – găsirea punctului optim în care protecția se îmbină cu performanța. 🎯
Configurația optimă a inelului ștergătorului asigură eliminarea contaminanților cu 95-98%, adăugând o forță de frecare mai mică de 8-12N în cilindrii cu alezaj standard. Acest lucru necesită o geometrie adecvată a buzei și un material corespunzător. durometru5, și adaptare prin interferență la nivelul specific de contaminare și la condițiile de funcționare.
Matrice de selecție în funcție de aplicație
| Mediul înconjurător | Nivelul de contaminare | Design recomandat | Excludere preconizată | Creșterea frecării |
|---|---|---|---|---|
| Cameră curată | Minimală | Cu o singură buză, NBR 70A | 90-92% | 3-5N |
| Fabrică generală | Moderat | Dublu buză, PU 85A | 95-96% | 6-9N |
| Industria grea | Înaltă | Triplă buză, PU 90A | 97-98% | 10-14N |
| Extrem (minerit, ciment) | Severe | Multi-buză + cizmă | 98-99% | 15-20 N |
Optimizare în lumea reală
Revenind la David din Wisconsin, i-am înlocuit ștergătoarele uzate cu o singură margine cu modelul nostru Bepto cu două margini din poliuretan, cu duritate 90A. Rezultatul? Intervalul de defectare a cilindrului s-a extins de la 6 săptămâni la peste 11 luni, iar viteza liniei a crescut cu 8% datorită frecării reduse în comparație cu garniturile originale degradate. Rentabilitatea investiției a fost atinsă în doar două luni. 💰
Cum puteți selecta inelul de ștergere potrivit pentru aplicația dvs.?
Selecția nu trebuie să fie o chestiune de noroc, ci un proces sistematic bazat pe condițiile reale de funcționare. 📋
Alegerea corectă a inelului ștergătorului necesită analizarea a patru factori cheie: tipul de contaminare și dimensiunea particulelor, presiunea și viteza de funcționare, intervalul de temperatură și cerințele privind intervalul de întreținere. Potriviți acești parametri cu proprietățile materialelor și designul geometric utilizând specificațiile producătorului și datele testate în teren.
Procesul de selecție Bepto
Când clienții ne contactează la Bepto, îi ghidăm prin acest proces în cinci pași:
- Evaluarea mediului: Ce contaminanți sunt prezenți? (praf, apă, substanțe chimice, abrazive)
- Parametrii de funcționare: Intervalul de presiune, frecvența ciclului, lungimea cursei, temperatura ambiantă
- Priorități de performanță: Este timpul de funcționare mai important decât eficiența sau invers?
- Verificare compatibilitate: Materialul tijei, finisajul suprafeței, dimensiunile canelurii
- Analiza cost-beneficiu: Compararea costului garniturii cu durata de viață estimată și prevenirea timpilor de nefuncționare
Când trebuie să faceți upgrade de la specificațiile OEM
Mulți ingineri rămân fideli inelelor de ștergere OEM din obișnuință, dar soluțiile aftermarket depășesc adesea performanțele celor originale. La Bepto, piesele noastre de schimb pentru cilindri fără tijă includ inele de ștergere optimizate care depășesc frecvent specificațiile OEM, reducând în același timp costurile cu 25-40%.
Luați în considerare actualizarea atunci când:
- Durata de viață a sigiliului este mai mică de 6 luni în aplicația dvs.
- Întâmpinați frecvent defecțiuni legate de contaminare
- Performanța cilindrului s-a degradat în mod vizibil
- Termenele de livrare ale producătorilor de echipamente originale (OEM) provoacă întârzieri operaționale.
Referință rapidă privind compatibilitatea
Inelele noastre de ștergere Bepto sunt proiectate pentru a înlocui piesele de schimb ale marcilor importante. Menținem baze de date cu referințe încrucișate pentru Parker, Festo, SMC, Norgren și zeci de alți producători. Când aveți nevoie rapid de o piesă de schimb, putem expedia piese compatibile în 24-48 de ore către majoritatea locațiilor din America de Nord și Europa. 🚚
Concluzie
Mecanica inelelor ștergătoarelor nu este doar o chestiune tehnică, ci reprezintă diferența dintre o producție fiabilă și perioade de nefuncționare costisitoare. Înțelegând echilibrul dintre excludere și rezistență și selectând componente adaptate condițiilor reale, vă protejați investiția și maximizați performanța. La Bepto, ne-am construit reputația oferind acest echilibru la un preț excepțional.
Întrebări frecvente despre mecanica inelului ștergătorului
Care este funcția principală a unui inel de ștergere în cilindrii pneumatici?
Un inel de ștergere (sau garnitură de tijă) împiedică pătrunderea contaminanților externi, precum praful, umezeala și particulele, în cilindru în timp ce tija se extinde și se retrage, protejând garniturile interne și prelungind durata de viață a cilindrului. Fără inele de ștergere eficiente, particulele abrazive contaminează alezajul cilindrului, provocând uzura accelerată a garniturii primare a pistonului și a suprafeței tijei, ceea ce duce la scurgeri de aer și, în cele din urmă, la defectarea acestora.
Cât de des trebuie înlocuite inelele ștergătoarelor?
În medii industriale cu contaminare moderată, inelele de ștergere necesită înlocuire, de obicei, la fiecare 12-18 luni sau după 1-2 milioane de cicluri, oricare dintre aceste situații survine mai întâi. Cu toate acestea, aplicațiile cu grad ridicat de contaminare (prelucrarea alimentelor, minerit, echipamente pentru exterior) pot necesita înlocuirea la fiecare 6-9 luni. Inspectați ștergătoarele în timpul întreținerii programate pentru a detecta uzura vizibilă, fisurarea sau întărirea.
Pot folosi același inel de ștergere pentru diferite mărci de cilindri?
Da, dacă dimensiunile canelurii, diametrul tijei și cerințele privind materialul sunt compatibile — majoritatea inelelor de ștergere respectă dimensiunile standard ISO, care sunt interschimbabile între mărci. La Bepto, producem inele de ștergere de precizie care servesc ca înlocuitori direcți pentru Parker, Festo, SMC și alte mărci importante. Verificați întotdeauna specificațiile privind lățimea, diametrul și adâncimea canelurii înainte de înlocuire.
Ce cauzează frecarea excesivă a tijei în cilindrii pneumatici?
Rezistența excesivă a tijei rezultă din inelele ștergătoare prea strânse, lubrifierea necorespunzătoare, deteriorarea suprafeței tijei sau umflarea garniturii din cauza fluidelor incompatibile. Când interferența inelului ștergătorului depășește 0,6 mm sau finisajul suprafeței tijei se deteriorează peste Ra 0,6 μm, frecarea crește dramatic. Temperaturile extreme pot provoca, de asemenea, întărirea sau înmuierea materialelor de etanșare, afectând caracteristicile de rezistență la frecare.
Cum pot să știu dacă inelul ștergătorului meu este defect?
Indicatorii cheie de defectare includ contaminarea vizibilă în interiorul cilindrului, scurgeri de ulei sau unsoare dincolo de ștergător, viteza redusă a cilindrului și caneluri vizibile de uzură pe suprafața tijei. Dacă observați oricare dintre aceste simptome, inspectați imediat inelul ștergătorului. Înlocuirea timpurie previne deteriorarea secundară a garniturilor interne și a alezajelor cilindrilor, economisind costuri semnificative de reparație.
-
Explorați principiile fundamentale și componentele sistemelor pneumatice industriale. ↩
-
Aflați cum profilurile specifice ale buzelor de etanșare afectează etanșarea fluidelor și excluderea contaminanților. ↩
-
Înțelegeți principiile inginerești care stau la baza ajustărilor prin interferență pentru garniturile mecanice. ↩
-
Descoperiți cum frecarea statică afectează mișcarea inițială și performanța actuatoarelor. ↩
-
Consultați un ghid detaliat privind scala de duritate Shore utilizată pentru măsurarea rigidității materialelor elastomerice. ↩
