ميكانيكا حلقة الكشط النيوماتيكية: استبعاد التلوث وسحب القضيب

Q: هل حلقة كشط الأسطوانة النيوماتيكية هي نفسها مانع تسرب القضيب؟

غالباً لا. تزيل حلقة الكشط التلوث الخارجي عن القضيب أثناء رجوعه، بينما يحتفظ مانع تسرب ضغط القضيب بالهواء المضغوط. توجد مقاطع تجمع مانع تسرب القضيب وحلقة الكشط، لذلك حدّد الرسم ورقم الجزء قبل تشخيص التسرب. وقد تتسبب حلقة كشط تالفة في تلف لاحق لمانع تسرب القضيب من دون أن تكون هي المكوّن الذي يسرّب الهواء أولاً.

حلقة كشط الأسطوانة النيوماتيكية هي المكوّن الموجود عند طرف القضيب الذي يزيل الأوساخ والرطوبة والبرادة وغيرها من الملوثات الخارجية قبل أن تصل إلى مانع الضغط والموجّه. كما أن تلامسها مع القضيب يولّد احتكاكاً. لذلك تتمثل مهمة التصميم في استبعاد التلوث الفعلي في التطبيق من دون إضافة سحب يكفي لإرباك الانفلات أو الحركة البطيئة أو التشحيم أو التآكل.

لا توجد حلقة كشط عالمية ذات «كفاءة 95%» أو نسبة احتكاك مقبولة تصلح لكل الحالات. فكلا القيمتين يعتمدان على المقطع والمركب والقضيب والمجرى وغشاء مادة التشحيم ودرجة الحرارة والسرعة والمشوار والملوث وطريقة الاختبار. وبناءً عليه، تحدد المقارنة القابلة للدفاع هذه الشروط، وتقيس الاستبعاد والسحب بصورة منفصلة، ثم تتحقق منهما معاً.

أهم النقاط

تستبعد حلقة الكشط التلوث، بينما يحتفظ مانع تسرب قضيب منفصل بالضغط عادةً.

قِس قوة الانفلات والسحب أثناء الحركة تحت شروط معلنة للسرعة ودرجة الحرارة وزمن التوقف والتشحيم.

توحّد ISO 6195 أبعاد مبيت حلقة الكشط، وليس كفاءة الاستبعاد أو الاحتكاك.

قارن مقاطع المنتجات المحددة باستخدام جدول حالات مضبوط وخطة اختبار.

فيديو: مختبر أبحاث وتطوير مانعات التسرب من Trelleborg Sealing Solutions يوضح أساليب التطوير والتحقق المختبرية. استخدم ورقة بيانات حلقة الكشط المختارة لمعرفة حدود التشغيل الفعلية.

لا تكون المقارنة المختبرية مفيدة إلا عندما يكون المقطع والمركب وسطح التلامس والحركة والبيئة ومعايير الفشل مضبوطة.

ما وظيفة حلقة الكشط في الأسطوانة النيوماتيكية؟

تغطي ISO 6195:2021 مبيتات حلقات الكشط للقضبان الترددية من 4 mm إلى 450 mm، لكن الوظيفة الأساسية لحلقة الكشط هي الاستبعاد، لا الاحتفاظ الأولي بالضغط (ISO 6195). وبوجه خاص، يحتفظ مانع تسرب قضيب منفصل بالهواء المضغوط عادةً، بينما يستجيب الموجّه أو المحمل للحمل العرضي المسموح. وتُعد المقاطع المدمجة لمانع التسرب وحلقة الكشط استثناءً مهماً.

بعبارة أخرى، قد تعمل ثلاثة مكونات متقاربة عند طرف القضيب في الأسطوانة التقليدية:

المكوّن	المهمة الأساسية	دليل على مشكلة محتملة
حلقة الكشط أو الكاشطة	إزالة التلوث الخارجي عن القضيب أثناء رجوعه.	أوساخ خلف الشفة، أو حافة متكسرة، أو فقدان التلامس، أو حطام متراكم.
مانع تسرب ضغط القضيب	الاحتفاظ بالهواء المضغوط أثناء الحركة الترددية للقضيب.	تسرب هواء عند طرف القضيب، أو شفة مانع تسرب متآكلة، أو بثق، أو تصلب.
محمل القضيب أو موجّهه	الحفاظ على المحاذاة وحمل رد الفعل الشعاعي المسموح.	تلميع من جانب واحد، أو خلوص زائد، أو خدوش، أو تلامس مع القضيب.

ينفذ مانع تسرب القضيب/حلقة الكشط المدمجان أكثر من وظيفة واحدة داخل مقطع واحد. فعلى سبيل المثال، تعرض Trelleborg كاشطات نيوماتيكية منفصلة إلى جانب تركيبات مانع تسرب القضيب والكاشطة (Trelleborg). ويجب أن يحدد الرسم المركب أو رقم الجزء الوظيفة؛ فلا تثبت الشفة الخارجية المرئية وحدها أن المكوّن يحافظ أيضاً على ضغط الهواء.

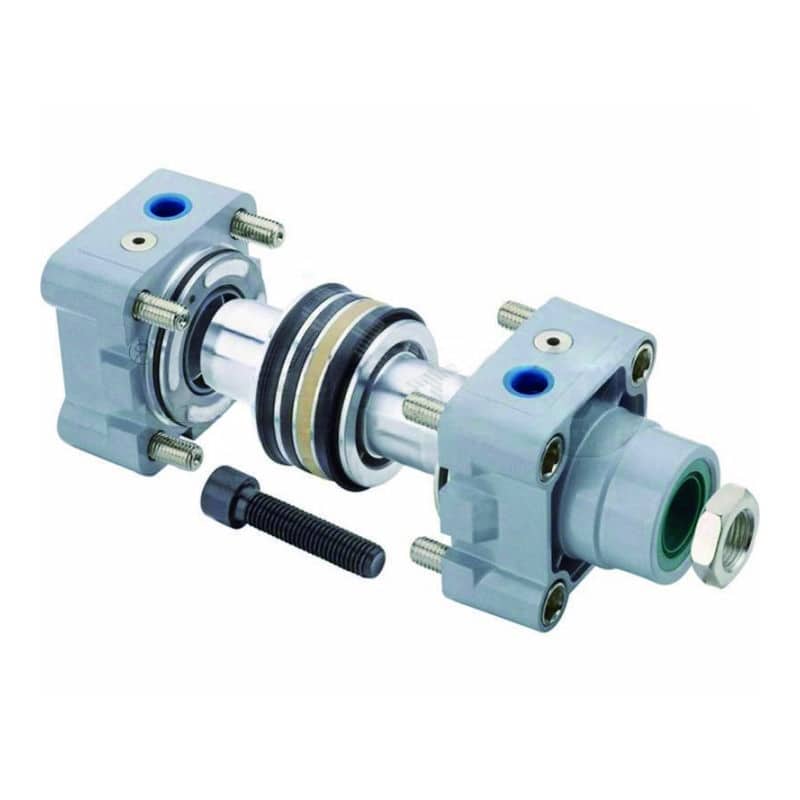

أسطوانة نيوماتيكية ISO 15552 مفككة توضح مانع تسرب طرف القضيب ومانعات تسرب المكبس ومكونات التوجيه وقطع الإصلاح

والجدير بالملاحظة أن الأسطوانة المفككة تجعل الحد الوظيفي مرئياً: حلقة الكشط عند طرف القضيب، ومانع الضغط، والموجّه، ومانعات تسرب المكبس، والموانع الساكنة تشغل واجهات مختلفة.

يغيّر هذا الحد أيضاً أسلوب استكشاف الأعطال. فبصورة محددة، يشير خروج الهواء عند طرف القضيب أولاً إلى مانع الضغط وسطح القضيب. وقد تكون حلقة كشط تالفة قد سمحت مع ذلك بدخول التلوث الذي تسبب في العطل. وينبغي أن ترفع آثار التآكل من جانب واحد المحاذاة وخلوص الموجّه والتركيب والحمل الجانبي فوق «مادة حلقة كشط أصلب» في شجرة الأعطال. ويشرح دليل فشل محمل القضيب ومانع التسرب مسار الحمل الميكانيكي هذا.

تعريف كفاءة الاستبعاد من دون اختراع نسبة مئوية

تحدد ISO 6195 الأبعاد والتفاوتات الخاصة بالمبيتات عبر نطاق قضبان من 4–450 mm. لكنها لا تحدد اختباراً عالمياً لاستبعاد الملوثات أو نسبة نجاح موحدة (ISO 6195). وتعني كفاءة الاستبعاد حصة تحدي الملوث المعلن التي تبقيها حلقة الكشط خارج حد معلن تحت شروط الاختبار المحددة.

يمكن لمشروع معين أن يستخدم المقياس التالي. وهو يقارن بين الكتلة المطبقة والكتلة المستعادة.

\eta_{\mathrm{exclusion}} = 1 - \frac{m_{\mathrm{ingress}}}{m_{\mathrm{applied}}}

وبصورة محددة، تمثل $\eta_{\mathrm{exclusion}}$ نسبة الاستبعاد المقاسة، وتمثل $m_{\mathrm{ingress}}$ الكتلة المستعادة بعد حد حلقة الكشط المحدد، بينما تمثل $m_{\mathrm{applied}}$ الكتلة التي وصلت إلى القضيب المكشوف. وهذه المعادلة ليست تصنيفاً وفق ISO 6195. ولا تصح إلا عندما تستطيع طريقة الجمع والاستعادة حساب الملوث بصورة متسقة.

قد تكون الكتلة مقياساً غير مناسب للماء أو رذاذ اللاصق أو المسحوق بالغ الدقة أو الحصى المختلط أو البقايا البيولوجية. وبدلاً من ذلك، يمكن أن يستخدم الاختبار عدد الجسيمات حسب فئة الحجم، أو الرطوبة المجمعة، أو التغطية البصرية، أو التوصيلية، أو البقايا الكيميائية، أو عدد الدورات قبل بلوغ حد دخول معلن.

بعبارة أخرى، تتكون المقارنة المفيدة من ثلاث طبقات:

التحدي: هوية الملوث وتوزيع أحجام الجسيمات والتركيز ومعدل التطبيق والرطوبة واتجاه التعرض.
الحركة: مادة القضيب وتشطيبه والسرعة والمشوار والتسارع وزمن التوقف ودرجة الحرارة والاتجاه وحالة التشحيم.
النتيجة: الدخول بعد حد محدد، وحالة غشاء القضيب، وتلف حلقة الكشط، والسحب، والتسرب، ومدة الاختبار.

من دون الطبقات الثلاث، قد تكون النسبة العالية صحيحة لطريقة مختبرية واحدة وغير ذات صلة بالآلة. فعلى سبيل المثال، لا يستطيع اختبار غبار دقيق من الدقيق إثبات الأداء في مواجهة تناثر اللحام أو مواد الغسل الكيميائية أو الإسمنت الرطب أو بلورات الملح أو الجليد أو تراكم اللاصق.

كيف ينبغي قياس سحب القضيب؟

تفصل Parker احتكاك مانع التسرب الديناميكي إلى حالتين: احتكاك الانفلات واحتكاك الحركة. وقد تختلف الحركة الأولية بعد زمن التوقف بشدة عن الحركة المستقرة (دليل Parker للحلقات الدائرية). لذلك ينبغي أن تسجل مقارنة حلقات الكشط القيمتين في اتجاهي المشوار، مع ذكر السرعة وزمن التوقف ودرجة الحرارة والتشحيم.

السحب الإضافي لحلقة الكشط هو فرق القوة بين مجموعتي تركيب متزاوجتين ومضبوطتين، متطابقتين باستثناء حلقة الكشط. قِس احتكاك نظام القضيب الكلي باستخدام خلية حمل أو طريقة ضغط ومساحة تم التحقق منها. وفي الوقت نفسه، أبقِ القضيب والموجّه ومانعات الضغط ومادة التشحيم ودرجة الحرارة والسرعة والمشوار وزمن التوقف وإجراء التركيب دون تغيير.

القياس	ما الذي يكشفه	الشروط التي يجب إعلانها
قوة الانفلات بعد زمن التوقف	الالتصاق الساكن، أو إعادة توزيع مادة التشحيم، أو تثبيت المادة، أو التلامس الأولي للشفة.	زمن التوقف ودرجة الحرارة وموضع القضيب والضغط والاتجاه.
قوة الحركة	التلامس الديناميكي وسلوك غشاء مادة التشحيم.	السرعة ومنطقة التسارع ونافذة القياس والاتجاه.
تغير القوة عبر المشوار	تلف القضيب أو انحرافه أو التلوث أو المجرى أو تأثيرات الموجّه.	مرجع الموضع وعدد التكرارات واتجاه القضيب.
القوة بعد التعرض للتلوث	التفاعل بين الحطام وتلف الشفة والغشاء والتلامس.	مادة التحدي وعدد الدورات وسياسة التنظيف ونتيجة الدخول.

وعلى النقيض، لا تقدّر سحب حلقة الكشط بمقارنة أسطوانتين غير مرتبطتين. فقد يهيمن احتكاك مانع تسرب المكبس واحتكاك مانع تسرب القضيب وخلوص المحمل وتشطيب التجويف والتشحيم والمحاذاة والضغط ودرجة الحرارة بسهولة على الفرق. كما أن إزالة حلقة الكشط من أسطوانة إنتاج وتشغيلها دورياً في بيئة ملوثة ليست اختباراً ميدانياً صالحاً، لأنها تعرض مانع الضغط للتلوث وتغيّر النظام قيد التقييم.

من واقع خبرتنا، تجعل الأدلة التي تحافظ على اتجاه التركيب فحوص مانعات التسرب أكثر حسماً. ضع علامة على موضع الساعة المركب قبل الفك، وصوّر الشفة والقضيب قبل التنظيف. ثم اربط آثار التلوث بخدوش القضيب وتلميع الموجّه واتجاه الحمل وموضع المشوار الذي يتغير عنده السحب. فقد يمحو التنظيف أولاً الدليل الذي يفصل بين تلف حلقة الكشط وسوء المحاذاة.

قاس فريقنا القوة بأعلى اتساق عندما استخدمت كل مجموعة متزاوجة زمن التوقف نفسه وملف الحركة نفسه والحالة الحرارية نفسها وكمية مادة التشحيم نفسها. وفي الواقع، لا تنشئ هذه العملية قيمة احتكاك عالمية. بل تزيل التباين الاختباري القابل للتجنب، بحيث تصبح علاقة تغير المقطع بفرق القوة المقاس أوضح.

إضافة إلى ذلك، تقارن إرشادات مانعات تسرب الأسطوانات الديناميكية مقابل الساكنة بين احتكاك البدء والحركة عبر أنواع الموانع.

تحويل سحب حلقة الكشط إلى فرق ضغط مكافئ

تغطي ISO 15552 الأسطوانات النيوماتيكية ذات التركيب القابل للفصل وبأقطار تجويف من 32 mm إلى 320 mm وبضغط مقنن أقصى قدره 1,000 kPa (ISO 15552). ولذلك فإن تجويفاً بقطر 50 mm يمثل مثالاً عملياً داخل هذه السلسلة. وعلى جهة التجويف الكامل، يعادل سحب إضافي قدره 10 N نحو 0.051 bar، وليس 0.5 bar.

فرق الضغط المكافئ هو:

\Delta P_{\mathrm{wiper}} = \frac{F_{\mathrm{wiper}}}{A_{\mathrm{effective}}}

وبصورة محددة، يمثل $\Delta P_{\mathrm{wiper}}$ فرق الضغط اللازم للتغلب على قوة حلقة الكشط الإضافية المقاسة. وتمثل $F_{\mathrm{wiper}}$ فرق القوة في الاختبار المتزاوج بوحدة النيوتن. وتمثل $A_{\mathrm{effective}}$ مساحة المكبس الفعالة المضغوطة بالمتر المربع.

على سبيل المثال، استخدم مساحة المكبس ذات التجويف الكامل لحالة التمديد هذه. ولأسطوانة ذات $D = 50\ \mathrm{mm}$ ، احسب المساحة أولاً.

A_{\mathrm{piston}} = \frac{\pi D^2}{4} = 1.963 \times 10^{-3}\ \mathrm{m^2}

بعد ذلك، طبّق $F_{\mathrm{wiper}} = 10\ \mathrm{N}$ .

\Delta P_{\mathrm{wiper}} = \frac{10}{1.963 \times 10^{-3}} = 5.09\ \mathrm{kPa} \approx 0.051\ \mathrm{bar}

هذا حساب لمعادلة القوة، وليس تنبؤاً بإعداد المنظم. وعلى النقيض، يستخدم الرجوع المساحة الحلقية بعد طرح مساحة القضيب. كما تشمل الحركة الفعلية ضغط الحجرة المقابلة واحتكاك الموانع والموجّه الأخرى والحمل والتسارع وفواقد التدفق والضغط الخلفي للعادم.

ومع ذلك، قد تملك الأسطوانة هامش ضغط نظرياً كافياً وتتردد مع ذلك، لأن احتكاك الانفلات واحتكاك الحركة مختلفان. استخدم ضغوط الحجرات الديناميكية ومنحنى القوة قبل إلقاء اللوم على حلقة الكشط وحدها. ويوفر دليل قوة الاحتكاك في التجاويف الكبيرة سياقاً أوسع لموازنة القوى.

لماذا تغيّر هندسة الشفة والمادة والتشحيم النتيجتين معاً؟

تُصنّف حلقة الكشط النيوماتيكية A2 من Parker حتى سرعة 2 m/s، بينما يسجل كتالوج الكاشطة AWSW من Trelleborg سرعة تصل إلى 1 m/s (Parker؛ Trelleborg). والمهم أن كلا الحدين يخص مقاطع ومركبات محددة، وليس جميع حلقات الكشط المصنوعة من NBR أو البولي يوريثان.

وبوجه خاص، تحدد هندسة الشفة توزيع ضغط التلامس والاتجاه الذي يُشجَّع فيه الحطام أو مادة التشحيم على الحركة. وقد تزيل حافة خارجية حادة التلوث الدقيق بفاعلية، لكن يجب على المقطع الكامل أيضاً تحمل انحراف القضيب وتفاوت المجرى والتغير الحراري وغشاء مادة التشحيم المقصود. ولا تعني زيادة عدد الشفاه تلقائياً استبعاداً أفضل أو تآكلاً أقل.

صلادة المادة خاصية واحدة فقط. كما يؤثر معامل المرونة والارتداد ومقاومة التآكل والتشوه الانضغاطي والاستجابة لدرجات الحرارة المنخفضة ومقاومة التحلل المائي والانتفاخ الكيميائي وتوافق مادة التشحيم في التلامس. ولا تثبت عبارة «بولي يوريثان 90 Shore A» الاسمية من خط منتجات واحد احتكاك مقطع آخر أو نطاق حرارته أو عمره.

بعبارة أخرى، يجب إبقاء موضعي التداخل منفصلين:

تداخل تثبيت المبيت: يثبت حلقة الكشط في مجراها وقد يساعد على منع التلوث حول القطر الخارجي.
تداخل شفة القضيب: ينشئ تلامساً عند القضيب المتحرك ويؤثر مباشرة في المسح والسحب ونقل الغشاء والحرارة والتآكل.

يصف كتالوج A2 من Parker قطراً خارجياً أكبر لتثبيت المجرى، وينسب بصورة منفصلة إلى هندسة الشفة التشغيل السلس والاحتفاظ بمادة التشحيم. وبالتالي، فإن التعامل مع كليهما على أنه قيمة عالمية واحدة مقدارها 0.3–0.5 mm قد ينشئ غدة غير صحيحة أو تلامساً مفرطاً مع القضيب.

والجدير بالملاحظة أن التشحيم مهم حتى في خدمة الهواء المضغوط «الخالية من الزيت». إذ تطلب بيانات منتجات النيوماتيك من Parker وTrelleborg تشحيم التركيب الأولي للمقاطع ذات الصلة. وقد ترفع حلقة كشط تزيل مقداراً كبيراً من الغشاء الاحتكاك وتسرّع تآكل مانع تسرب القضيب؛ بينما قد تجذب حلقة تترك غشاءً خارجياً زائداً الأوساخ أو تنشئ تسرباً ظاهرياً. ويغطي دليل تشحيم الهواء ومواد مانعات التسرب قرار التوافق هذا.

أي تصميم لحلقة الكشط يناسب التلوث؟

تصف Parker نوعين من تركيبات مانع التسرب/حلقة الكشط النيوماتيكية للقضبان المكبسية الملوثة، وتختلفان عمداً في أداء المسح والاحتكاك، ما يؤكد أن الاستبعاد والسحب خياران تصميميان خاصان بالتطبيق (أنظمة إحكام Parker). وبناءً عليه، اختر انطلاقاً من آلية الملوث وغلاف التشغيل الكامل، ثم تحقق من رسم المقطع المختار وأدلة الاختبار.

البيئة	التحدي الأساسي	خصائص حلقة الكشط التي يجب تقييمها	الأدلة المطلوب طلبها
مسحوق جاف دقيق	جسيمات صغيرة محمولة على غشاء قضيب رقيق.	حدة الشفة الخارجية، والتحكم في الغشاء، والحاجة إلى مقاومة الشحنة الساكنة، وإحكام المجرى.	اختبار معلن للمسحوق وحجم الجسيمات، ونتيجة الدخول، ومنحنى السحب.
حصى أو برادة كاشطة	قطع الشفة والقضيب وخدشهما.	مقطع مقاوم للتآكل، ومجرى محمي، وطلاء القضيب، ومسار لخروج الحطام.	صلادة الملوث وحجمه، وفحص القضيب، وحالة الشفة بعد الاختبار.
ماء أو غسل بالماء	دخول الرطوبة أو التحلل المائي أو التآكل خلف حلقة الكشط.	إحكام القطر الخارجي، والتصريف، ومركب مقاوم للتحلل المائي.	طريقة التعرض للماء، والتوافق الكيميائي، ومراجعة تآكل المجرى.
لاصق أو راتنج لزج	تراكم يرفع الشفة أو يلصقها.	حافة كشط، وسلوك غير لاصق، وقابلية التنظيف، ومنظف متوافق.	نوع الترسب، وطريقة التنظيف، وتغير القوة عبر الدورات.
ملح أو جليد أو حطام خارجي	بلورات وتجمّد وتآكل ودورات حرارية.	درع أوساخ، ومركب منخفض الحرارة، وتصريف، وحماية للقضيب.	الدورة الحرارية، وتحدي الملح أو الماء، والاحتفاظ، ونتيجة التآكل.

ابدأ بأسوأ تركيبة يمكن تصديقها، لا ببيئة متوسطة. فقد تواجه أسطوانة التعبئة غبار الدقيق أثناء الإنتاج وغسلاً قلوياً أثناء التعقيم. وبالمثل، قد يرى المشغل الخارجي حصى جافاً ومطراً وملحاً وتجمداً في دورة تشغيل واحدة. ويجب أن تتحمل حلقة الكشط والمركب هذا التعرض المركب.

ثم افحص الغلاف الميكانيكي:

قطر القضيب وطلاؤه وصلادته وتشطيبه وانحرافه والتلف الموجود.
رسم المجرى ونوع المبيت وحواف الإدخال وطريقة الاحتفاظ والتفاوتات.
المشوار والسرعة القصوى والدنيا والتسارع وزمن التوقف والاتجاه ومعدل الدورات.
الضغط الأدنى والعادي والعابر، بما في ذلك الضغط الخلفي للعادم.
الحد الأدنى والأقصى لدرجة الحرارة عند مانع التسرب، وليس درجة حرارة الغرفة فقط.
جودة الهواء المضغوط والشحم الأولي والتشحيم المضاف ومواد التنظيف الكيميائية.
حدود قوة الانفلات والحركة والتسرب والدخول والتآكل وإمكانية الوصول للصيانة.

ومع ذلك، لا تختر استناداً إلى جدول مواد عام وحده. يشرح مقارنة PTFE والبولي يوريثان في الهواء الجاف سبب ضرورة مراجعة المركب والمقطع والتنشيط والتشحيم والعتاد معاً.

ما أنماط الفشل التي تفصل مشكلات الاستبعاد عن مشكلات السحب؟

تقيس ISO 19973-3 موثوقية الأسطوانة النيوماتيكية تحت شروط اختبار معلنة، وتسمح بالإبلاغ عن العمر بالدورات أو بالكيلومترات بدلاً من فرض فترة استبدال واحدة (ISO 19973-3). وبناءً عليه، ينبغي أن يستخدم الفحص الميداني أدلة الدخول والاحتكاك والتسرب والحركة والتآكل المرصودة، لا جدولاً عالمياً لاستبدال حلقة الكشط كل 6 أو 12 أو 18 شهراً.

العَرَض أو الدليل	الفحوص الأولى	الاستنتاج المبكر الذي يجب تجنبه
وجود أوساخ خلف حلقة الكشط	حافة الشفة، وأثر القضيب، واحتفاظ المجرى، ونوع الملوث، واتجاه التعرض.	أن جميع الموانع الداخلية قد تعطلت بالفعل.
انفلات عالٍ مع قوة حركة طبيعية	زمن التوقف، وإعادة توزيع مادة التشحيم، ودرجة الحرارة، وتثبيت المادة، ونظافة القضيب.	أن حلقة الكشط صلبة أكثر من اللازم.
قوة حركة عالية عبر كامل المشوار	تداخل الشفة، والانتفاخ، ومادة التشحيم، وتشطيب القضيب، والموجّه، والموانع الديناميكية الأخرى.	أن حلقة الكشط وحدها تنشئ كل احتكاك الأسطوانة.
ذروة قوة عند موضع واحد من القضيب	تلف القضيب، والتراكم، والانحراف، والتآكل الموضعي، والمحاذاة.	أن ضغط التغذية غير مستقر.
تآكل الشفة من جانب واحد وخدوش القضيب	خلوص المحمل، والحمل الجانبي، والتركيب، واستقامة القضيب، وموضع الساعة.	أن حلقة كشط أشد مسحاً ستصلح المشكلة.
غشاء شحم أو زيت خارجي	نقل الغشاء، وكمية مادة التشحيم، وتسرب مانع الضغط، وسلوك المقطع المدمج.	أن حلقة الكشط هي تلقائياً موضع تسرب الضغط.
اندفاع حلقة الكشط إلى الخارج	احتفاظ المجرى، والضغط المحبوس، ومسار التهوية المسدود، وتسرب مانع الضغط.	أن حلقة الكشط البديلة تحتاج فقط إلى ملاءمة أشد.

يحافظ أفضل فحص على التسلسل. أولاً، سجّل اتجاه الأسطوانة ومكان العَرَض. بعد ذلك، قِس قوة الانفلات وقوة الحركة وافحص القضيب المكشوف. اعزل الطاقة قبل الفك. وأخيراً، صوّر حلقة الكشط داخل مجراها، وضع علامة على موضع الساعة، وقارن أثر الشفة بتآكل الموجّه وخدوش القضيب والتلوث وحالة مانع الضغط.

يُبرَّر الاستبدال عندما يكون المقطع مقطوعاً أو متشققاً أو متصلباً أو متورماً أو مشوهاً بصورة دائمة أو مرتخياً في المبيت أو غير قادر على ملامسة القضيب كما صُمم أو مرتبطاً بدخول يتجاوز الحد المقبول. ولذلك ينبغي أن تأتي الفترة من أدلة الحالة وتعليمات الشركة المصنّعة ومخاطر الآلة وسجل الخدمة. فعمر الاختبار وفق ISO 19973-3 ليس ساعة صيانة عالمية.

يحتوي سجل الاتجاه المفيد على بيانات التلوث والحركة معاً. فإذا ارتفع السحب من دون دخول، فقد تكون المشكلة انتفاخاً أو فقدان مادة التشحيم أو درجة الحرارة أو المحاذاة. وعلى العكس، يشير الدخول من دون تغير كبير في السحب إلى شفة تالفة أو مرفوعة أو متآكلة أو ضعيفة الاحتفاظ. وإذا ارتفع كلاهما معاً، يصبح الحطام الكاشط المدمج أو تلف القضيب أكثر احتمالاً.

ما البيانات التي ينبغي أن يتضمنها مورد حلقة الكشط أو طلب RFQ؟

توحّد ISO 15552 الأبعاد الأساسية وأبعاد التركيب والملحقات للأسطوانات من 32–320 mm وبضغط يصل إلى 1,000 kPa (ISO 15552). لكنها لا تجعل حلقات الكشط الداخلية قابلة للتبادل بين العلامات التجارية. وتعالج ISO 6195 مبيتات حلقات الكشط، إلا أن المقطع الدقيق والمركب والتفاوتات والقضيب والبيئة وشروط التحقق تظل جزءاً من مراجعة المورد.

أرسل المعلومات التالية:

مصنّع الأسطوانة وسلسلتها وقطر تجويفها ومشوارها وقطر قضيبها وإصدار الرسم.
أرقام أجزاء حلقة الكشط ومجموعة الموانع الحالية، وصور المقاطع، وأبعاد المجرى.
مادة القضيب وطلاؤه وصلادته ومواصفة تشطيبه وانحرافه والتلف المرصود.
السرعة العادية والقصوى وملف الدورة وزمن التوقف والاتجاه ودرجة الحرارة والضغط.
هوية الملوث وحجم الجسيمات أو شكله الفيزيائي والرطوبة والمواد الكيميائية واتجاه التعرض.
جودة الهواء المضغوط وسياسة التشحيم وشحم التركيب وعملية التنظيف.
قوة الانفلات وقوة الحركة المقاسة في الاتجاهين.
حدود التسرب والدخول والحركة والتآكل التي تحدد القبول.
المستندات التنظيمية أو مستندات التتبع المطلوبة للمركب الدقيق.
إمكانية الوصول للصيانة وأدوات التركيب وهندسة الإدخال وإجراء الاستبدال.

من تحليلنا لرسومات الشركات المصنّعة، لا تستطيع أبعاد المبيت وحدها إثبات ملاءمة المقطع أو وظيفته. لذلك اطلب من المورد الفصل بين حدود الكتالوج ونتائج الاختبار. فنطاق درجة الحرارة أو السرعة يذكر الغلاف المقصود، لكنه لا يثبت الاستبعاد في مواجهة ملوثك. وعلى العكس، تحتاج نتيجة الدخول إلى القضيب والمجرى والحركة والتحدي وطريقة الاستعادة وعدد العينات والسحب بعد الاختبار.

هل يمكن اعتبار مجموعة إصلاح ISO 15552 بديلاً عاماً يركب مباشرة؟ لا. تدعم ISO 15552 قابلية التبادل البعدية الخارجية لسلسلة الأسطوانات. لكنها لا تفرض تطابق الغدد الداخلية أو مقاطع حلقات الكشط أو المركبات أو وظائف مجموعة الموانع. ولذلك تحقّق من رسم الاستبدال الدقيق قبل التركيب. وللتعرف الأوسع إلى المقاطع، استخدم دليل أنواع مانعات تسرب الأسطوانات الصناعية.

الأسئلة الشائعة حول ميكانيكا حلقة الكشط

تغطي ISO 6195 مبيتات حلقات الكشط للقضبان من 4 mm إلى 450 mm، بينما تقيّم ISO 19973-3 موثوقية الأسطوانة تحت شروط معلنة بالدورات أو بالكيلومترات. ويوضح المعياران سبب احتياج اختيار حلقة الكشط إلى أبعاد دقيقة مع أدلة خاصة بالتطبيق للاستبعاد والسحب والتسرب والتآكل، بدلاً من كفاءة أو فترة خدمة عالمية.

هل حلقة كشط الأسطوانة النيوماتيكية هي نفسها مانع تسرب القضيب؟

عادةً لا. تزيل حلقة الكشط التلوث الخارجي عن القضيب أثناء رجوعه، بينما يحتفظ مانع تسرب ضغط القضيب بالهواء المضغوط. توجد مقاطع تجمع مانع تسرب القضيب وحلقة الكشط، لذلك حدّد الرسم ورقم الجزء قبل تشخيص التسرب. وقد تتسبب حلقة كشط تالفة في تلف لاحق لمانع تسرب القضيب من دون أن تكون هي المكوّن الذي يسرّب الهواء أولاً.

كيف ينبغي قياس كفاءة استبعاد التلوث في حلقة الكشط؟

حدّد الملوث، وحجم الجسيمات أو شكله الفيزيائي، والكمية المطبقة، والقضيب والمجرى، والسرعة، والمشوار، وعدد الدورات، ودرجة الحرارة، ومواد التشحيم، وحد جمع الملوث، وحد الفشل. ثم قِس التلوث المتسرب المستعاد بالكتلة أو عدد الجسيمات أو الرطوبة أو التغطية البصرية أو طريقة أخرى معلنة. ولا يمكن لنسبة مئوية من دون تعريف الاختبار أن تدعم مقارنة المنتجات.

هل يمكن لحلقة كشط أكثر إحكاماً أن تبطئ الأسطوانة النيوماتيكية؟

نعم. قد يزيد تماس شفة القضيب سحب الانفلات والسحب أثناء الحركة، ويشوّش غشاء مادة التشحيم، ويولد تآكلاً، أو يزيد ظاهرة الالتصاق والانزلاق عند السرعة المنخفضة. لكن احتكاك الأسطوانة الكلي يشمل أيضاً مانعات تسرب القضيب والمكبس، والموجهات، والمحاذاة، والضغط، والتلوث. قارن مجموعتين متطابقتين تحت اختبار مضبوط قبل إسناد تغير القوة المقاس إلى حلقة الكشط.

كم مرة ينبغي استبدال حلقة كشط الأسطوانة النيوماتيكية؟

استخدم تعليمات الشركة المصنّعة وأدلة الحالة ومخاطر الآلة وسجل الخدمة بدلاً من عدد موحّد من الأشهر أو الدورات. استبدل حلقة الكشط إذا كانت مقطوعة أو متشققة أو متصلبة أو متورمة أو مرتخية أو مشوهة بصورة دائمة أو لم تعد تستبعد الملوث المحدد. إن عمر الاختبار وفق ISO 19973-3 دليل مشروط، وليس تقويماً عاماً للصيانة.

هل حلقات كشط أسطوانات ISO 15552 قابلة للتبادل بين العلامات التجارية؟

ليس تلقائياً. توحّد ISO 15552 بعض الأبعاد الخارجية للأسطوانة وأبعاد التركيب، بينما تغطي ISO 6195 أبعاداً معينة لمبيت حلقة الكشط. ولا يضمن أي من المعيارين تطابق المجاري الداخلية أو مقاطع الشفاه أو المواد المركبة أو وظائف مجموعة الموانع أو طرق التركيب بين العلامات التجارية. تحقّق من إصدار الأسطوانة ورسم المجرى ومواصفة القضيب ورقم قطعة الاستبدال الدقيق قبل التبديل.
