防塵圈機理：污染排除效率與活塞桿拖曳力

氣動缸防塵圈 是位於活塞桿端、在污染物接觸壓力密封件與導向件前，去除灰塵、水分、切屑及其他外部污染的元件。它與活塞桿接觸時也會產生摩擦。因此，設計任務是在不增加足以干擾起動、低速運動、潤滑或磨耗的拖曳力下，排除應用現場實際存在的污染物。

不存在通用的「95% 效率」防塵圈或可接受摩擦百分比。兩者都取決於輪廓、配方、活塞桿、溝槽、潤滑膜、溫度、速度、行程、污染物與測試方法。因此，能站得住腳的比較必須先定義這些條件，分別量測排除效果與拖曳力，再把兩者放在一起檢查。

重點摘要

防塵圈排除污染物；獨立的活塞桿密封件通常負責保持壓力。

在已聲明的速度、溫度、停留時間與潤滑條件下，量測起動拖曳力與運行拖曳力。

ISO 6195 規範防塵圈外殼尺寸，不規範排除效率或摩擦力。

以受控的狀態表與測試計畫，比較特定產品輪廓。

影片： 密封研究與開發實驗室 Trelleborg Sealing Solutions 的影片展示實驗室開發與驗證方法。實際操作界限應以所選氣動防塵圈的資料表為準。

只有在輪廓、配方、配合表面、運動、環境與失效判定條件都受控時，實驗室比較才有用。

防塵圈在氣動缸中有什麼作用？

ISO 6195:2021 涵蓋活塞往復運動用、活塞桿直徑 4 mm 至 450 mm 的防塵圈外殼，但防塵圈的功能角色是排除污染，而不是主要保持壓力（ISO 6195）。一般而言，獨立的活塞桿密封件負責保持壓縮空氣，而導向件或軸承則承受允許的橫向負載。密封件與防塵圈整合在同一輪廓內，是需要特別注意的例外。

換句話說，傳統氣動缸的活塞桿端可能有三個元件彼此鄰近工作：

元件	主要任務	可能發生問題的證據
防塵圈或刮塵圈。	從回縮中的活塞桿去除外部污染物。	唇口後方有污物、邊緣缺口、失去接觸，或堆積異物。
活塞桿壓力密封件。	在活塞桿往復時保持壓縮空氣。	活塞桿端漏氣、密封唇磨損、擠出或硬化。
活塞桿軸承或導向件。	維持對心並承受允許的徑向反力。	單側拋光、間隙過大、刮傷，或活塞桿接觸異常。

整合式活塞桿密封件／防塵圈會在同一輪廓內執行不只一項任務。例如，Trelleborg 同時列有獨立氣動刮塵圈，以及活塞桿密封件／刮塵圈組合（Trelleborg）。功能應由安裝圖面或零件號決定；僅憑可見的外側唇口，不能證明該元件是否也負責壓力密封。

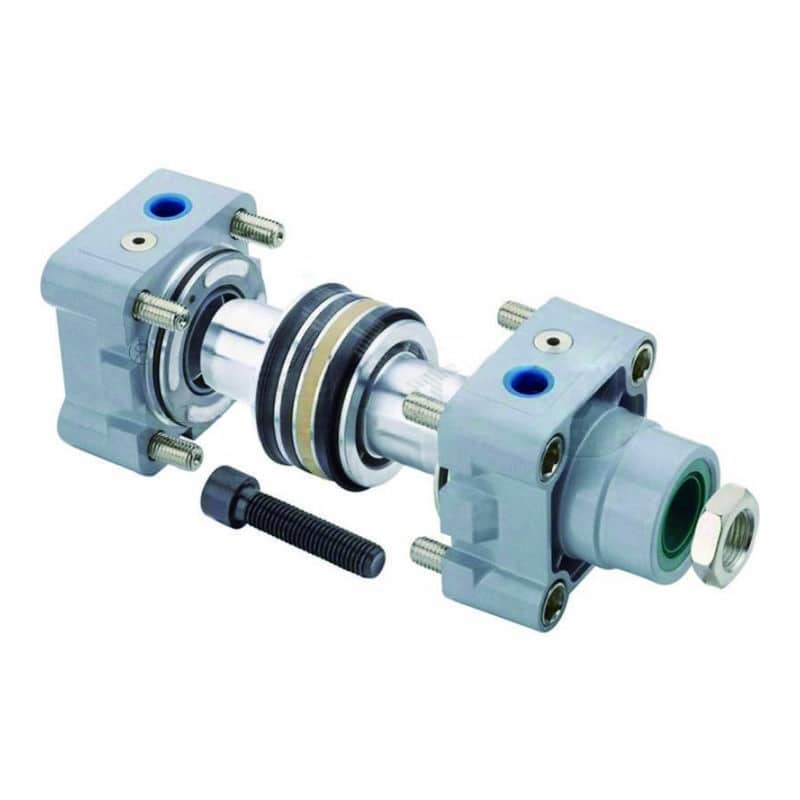

拆解的 ISO 15552 氣動缸，展示活塞桿端密封件、活塞密封件、導向元件與維修零件

值得注意的是，拆解後的氣動缸能清楚呈現功能界線：活塞桿端防塵圈、壓力密封件、導向件、活塞密封件與靜態密封件分別位於不同介面。

這條界線也會改變故障排查方式。具體來說，活塞桿端漏氣首先應指向壓力密封件與活塞桿表面。受損防塵圈仍可能曾讓污染物進入，進而造成後續失效。單側磨耗應讓對心、導向間隙、安裝與側向負載在故障樹中的優先級高於「更硬的防塵圈材料」。活塞桿軸承與密封件失效指南說明這條機械負載路徑。

不要憑空捏造排除效率百分比

ISO 6195 規定 4–450 mm 活塞桿範圍內的外殼尺寸與公差，但沒有定義通用的污染排除測試或合格百分比（ISO 6195）。 排除效率 是指在已聲明的測試條件下，防塵圈將已聲明污染物挑戰維持在指定界線外的比例。

具體而言，某個專案可以使用下方的指標，將施加的質量與回收的質量進行比較。

\eta_{\mathrm{exclusion}} = 1 - \frac{m_{\mathrm{ingress}}}{m_{\mathrm{applied}}}

具體而言， $\eta_{\mathrm{exclusion}}$ 是量測得到的排除比率， $m_{\mathrm{ingress}}$ 是在防塵圈既定界線之外回收的質量，而 $m_{\mathrm{applied}}$ 是送達暴露活塞桿的質量。這個方程式不是 ISO 6195 評級；只有在收集與回收方法能一致處理該污染物時才有效。

對水、黏著劑霧氣、極細粉末、混合砂粒或生物殘留物而言，質量可能不是正確指標。測試也可以採用按粒徑分類的粒子數、收集到的水分、光學覆蓋率、導電度、化學殘留量，或達到已聲明滲入界限前的循環次數。

換句話說，有用的比較包含三個層面：

挑戰： 污染物身分、粒徑分布、濃度、施加速率、含水量與暴露方向。
運動： 活塞桿材料與表面、速度、行程、加速度、停留時間、溫度、方向與潤滑狀態。
結果： 越過既定界線的滲入量、活塞桿油膜狀態、防塵圈損傷、拖曳力、洩漏與測試時間。

缺少其中任何一層，高百分比可能只對某種實驗室方法正確，對機台卻毫無意義。例如，細麵粉粉塵測試不能證明對焊接飛濺、沖洗化學品、濕水泥、鹽晶、冰或黏著劑堆積的性能。

應如何量測活塞桿拖曳力？

Parker 將動態密封摩擦分為 2 種條件：起動摩擦與運行摩擦。停留後的初始運動可能與穩定行程有明顯差異（Parker O 型圈手冊）。因此，防塵圈比較應在兩個行程方向都記錄這兩個數值，並聲明速度、停留時間、溫度與潤滑條件。

防塵圈增量拖曳力 是受控配對總成之間的力差；兩個總成完全相同，只有防塵圈不同。使用荷重元或經驗證的壓力與面積方法量測整個活塞桿系統的摩擦力。同時保持活塞桿、導向件、壓力密封件、潤滑劑、溫度、速度、行程、停留時間與組裝程序不變。

量測項目	可揭示的內容	必須聲明的條件
停留後的起動力。	靜態黏附、潤滑劑重新分布、材料永久變形，或初始唇口接觸。	停留時間、溫度、活塞桿位置、壓力與方向。
運行力。	動態接觸與潤滑膜行為。	速度、加速度區段、量測視窗與方向。
整個行程的力變化。	活塞桿損傷、跳動、污染、溝槽或導向件效應。	位置基準、重複次數與活塞桿方向。
污染暴露後的力。	碎屑、唇口損傷、油膜與接觸之間的交互作用。	挑戰材料、循環次數、清潔政策與滲入結果。

相反地，不要用兩具無關的氣動缸來估算防塵圈拖曳力。活塞密封件摩擦、活塞桿密封件摩擦、軸承間隙、缸筒表面、潤滑、對心、壓力與溫度，都可能輕易主導差異。從量產氣動缸拆下防塵圈後，在污染環境中循環也不是有效的現場測試，因為這會暴露壓力密封件並改變正在評估的系統。

依我們的經驗，保留方向資訊的證據能讓密封件檢查更具結論性。拆解前應先標記安裝時的時鐘位置，並在清潔前拍攝唇口與活塞桿。接著把污染痕跡與活塞桿刮痕、導向件拋光、負載方向及拖曳力開始變化的行程位置關聯起來。先清潔可能會抹去區分防塵圈損傷與對心不良所需的證據。

我們在每個配對總成都使用相同停留時間、運動曲線、熱狀態與潤滑劑量時，量測到的力最為一致。事實上，這個程序不會建立通用摩擦值；它只是移除可避免的測試變異，讓輪廓變化與量測力差之間的關係更清楚。

此外，動態與靜態氣動缸密封件指南比較不同密封件類型的起動摩擦與運行摩擦。

將防塵圈拖曳力換算為等效壓差

ISO 15552 涵蓋缸徑 32 mm 至 320 mm、最高額定壓力 1,000 kPa 的可拆式安裝氣動缸（ISO 15552）。因此，50 mm 缸徑是該系列內的實用範例。在全缸徑側，10 N 的增量拖曳力約等於 0.051 bar，而不是 0.5 bar。

等效壓差為：

\Delta P_{\mathrm{wiper}} = \frac{F_{\mathrm{wiper}}}{A_{\mathrm{effective}}}

具體而言， $\Delta P_{\mathrm{wiper}}$ 是克服量測到的防塵圈增量力所需的壓差。 $F_{\mathrm{wiper}}$ 是配對測試中的力差，單位為牛頓。 $A_{\mathrm{effective}}$ 是加壓後的有效活塞面積，單位為平方公尺。

例如，在這個伸出案例中使用全缸徑活塞面積。對於缸徑為 $D = 50\ \mathrm{mm}$ ，先計算面積。

A_{\mathrm{piston}} = \frac{\pi D^2}{4} = 1.963 \times 10^{-3}\ \mathrm{m^2}

接著套用 $F_{\mathrm{wiper}} = 10\ \mathrm{N}$ 。

\Delta P_{\mathrm{wiper}} = \frac{10}{1.963 \times 10^{-3}} = 5.09\ \mathrm{kPa} \approx 0.051\ \mathrm{bar}

這是力等效計算，不是調壓器設定值預測。相對地，回縮時應在扣除活塞桿面積後使用環形面積。實際運動還包含對側腔室壓力、其他密封件與導向件摩擦、負載、加速度、流量損失與排氣背壓。

話雖如此，氣動缸即使具有足夠的理論壓力裕量，仍可能因起動摩擦與運行摩擦不同而遲滯。應先使用動態腔室壓力與力曲線，再判定是否是防塵圈本身造成問題。大缸徑摩擦力指南提供更完整的力分解背景。

為什麼唇口幾何、材料與潤滑會同時改變兩種結果？

Parker 的氣動 A2 防塵圈額定最高速度為 2 m/s，而 Trelleborg 的 AWSW 刮塵圈目錄列出的最高速度為 1 m/s（Parker； Trelleborg）。重要的是，這兩個界限都只適用於特定輪廓與配方，不能套用到所有 NBR 或聚氨酯防塵圈。

具體而言，唇口幾何決定接觸壓力分布，以及鼓勵碎屑或潤滑劑移動的方向。尖銳的外側邊緣可能有效去除細小污染，但完整輪廓也必須承受活塞桿跳動、溝槽公差、熱變化與預期潤滑膜。唇口越多，不會自動代表排除效果更好或磨耗更低。

材料硬度只是其中一項性能。彈性模數、回彈性、耐磨性、壓縮永久變形、低溫響應、耐水解性、化學膨潤與潤滑劑相容性也會影響接觸。一個產品系列標示的「90 Shore A 聚氨酯」，不能證明另一種輪廓的摩擦、溫度範圍或壽命。

換句話說，兩個干涉位置必須分開看待：

外殼保持干涉 將防塵圈固定在溝槽內，也可能幫助阻擋外徑周圍的污染物。
桿唇干涉 在運動中的活塞桿上形成接觸，直接影響刮除、拖曳力、油膜輸送、熱量與磨耗。

Parker 的 A2 目錄說明，放大的外徑用於溝槽保持，並另外將唇口幾何與平順運行及潤滑劑保持相關聯。因此，把兩者視為一個通用的 0.3–0.5 mm 數值，可能造成錯誤的密封腔尺寸或過大的活塞桿接觸。

即使在「無油」壓縮空氣服務中，潤滑仍然重要。Parker 與 Trelleborg 的氣動產品資料都要求相關輪廓在初始組裝時進行潤滑。去除過多油膜的防塵圈可能提高摩擦並加速活塞桿密封件磨耗；留下過多外部油膜則可能吸附污物或形成看似洩漏的現象。空氣潤滑與密封材料指南涵蓋這項相容性判斷。

哪種防塵圈設計適合該污染環境？

Parker 說明了 2 種用於污染活塞桿的氣動密封／防塵圈變體，兩者有意在刮除性能與摩擦力上有所不同，證實排除與拖曳力是依應用而定的設計選擇（Parker 密封系統）。因此，應從污染機理與完整運轉範圍出發選型，再核對所選輪廓的圖面與測試證據。

環境	主要挑戰	要評估的防塵圈特性	應要求的證據
細小乾粉。	薄薄的活塞桿油膜攜帶小顆粒。	外側唇口銳利度、油膜控制、防靜電需求與溝槽密封。	已聲明的粉末與粒徑測試、滲入結果及拖曳力曲線。
磨蝕性砂粒或切屑。	唇口與活塞桿被切削、刮傷。	耐磨輪廓、受保護的溝槽、活塞桿塗層與碎屑排出。	污染物硬度與尺寸、活塞桿檢查，以及測試後唇口狀態。
水或沖洗。	水分進入、水解，或防塵圈後方腐蝕。	外徑密封、排水與耐水解配方。	水暴露方法、化學相容性與溝槽腐蝕檢查。
黏性黏著劑或樹脂。	堆積物使唇口翹起或黏住。	刮除邊緣、不沾黏行為、可清潔性與相容清潔劑。	沉積物類型、清潔方法與跨循環的力變化。
鹽、冰或戶外碎屑。	結晶、凍結、腐蝕與溫度循環。	防污罩、低溫配方、排水與活塞桿保護。	溫度循環、鹽或水挑戰、保持力與腐蝕結果。

應從最嚴苛但可信的組合開始，而不是平均環境。例如，包裝用氣動缸可能在生產期間遇到麵粉粉塵，在清潔消毒時遇到鹼性沖洗。同樣地，戶外致動器可能在一個工作循環中同時遇到乾砂粒、雨水、鹽分與凍結。防塵圈與配方必須承受組合暴露。

接著檢查機械包絡：

活塞桿直徑、塗層、硬度、表面、跳動與既有損傷。
溝槽圖面、外殼類型、導入邊緣、保持方法與公差。
行程、最高與最低速度、加速度、停留時間、方向與循環速率。
最低、正常與瞬態壓力，包括排氣背壓。
密封件處的最低與最高溫度，而不只是室溫。
壓縮空氣品質、初始潤滑脂、追加潤滑與清潔化學品。
可接受的起動力、運行拖曳力、洩漏、滲入、磨耗與維護可及性。

話雖如此，不要只從通用材料表選型。 PTFE 與聚氨酯乾燥空氣比較說明為什麼必須一起審查配方、輪廓、加壓方式、潤滑與硬體。

哪些失效模式能區分排除問題與拖曳力問題？

ISO 19973-3 在已聲明的測試條件下量測氣動缸可靠性，並允許以循環次數或公里數報告壽命，而不是規定單一更換週期（ISO 19973-3）。因此，現場檢查應使用觀察到的滲入、摩擦、洩漏、運動與磨耗證據，而不是通用的 6、12 或 18 個月防塵圈週期。

症狀或證據	第一輪檢查	避免過早下的結論
防塵圈後方發現污物。	唇口邊緣、活塞桿痕跡、溝槽保持、污染物類型與暴露方向。	所有內部密封件都已失效。
起動力高，但運行力正常。	停留時間、潤滑劑重新分布、溫度、材料永久變形與活塞桿清潔度。	防塵圈太硬。
整個行程的運行力都高。	唇口干涉、膨潤、潤滑劑、活塞桿表面、導向件與其他動態密封件。	所有氣動缸摩擦都由防塵圈單獨造成。
在某一活塞桿位置出現力峰值。	活塞桿損傷、堆積物、跳動、局部腐蝕與對心。	供氣壓力不穩定。
單側唇口磨耗與活塞桿刮傷。	軸承間隙、側向負載、安裝、活塞桿直線度與時鐘位置。	更激進的防塵圈就能解決問題。
外部油脂或油膜。	油膜輸送、潤滑劑量、壓力密封件洩漏與組合輪廓行為。	防塵圈必然就是壓力洩漏源。
防塵圈被向外推。	溝槽保持、困住的壓力、堵塞的通氣路徑與壓力密封件洩漏。	替換防塵圈只需要更緊的配合。

最佳檢查方式是保留順序。先記錄氣動缸方向與症狀位置。接著量測起動力與運行力，並檢查暴露的活塞桿。拆解前先隔離能量。最後，拍攝溝槽中的防塵圈、標記其時鐘位置，再把唇口痕跡與導向件磨耗、活塞桿刮痕、污染物及壓力密封件狀態比較。

當輪廓被割傷、龜裂、硬化、膨潤、永久變形、在外殼中鬆動、無法按設計與活塞桿接觸，或與超出可接受界限的滲入相關時，便有更換理由。因此，更換週期應來自狀態證據、製造商指示、機台風險與維修歷史。ISO 19973-3 測試壽命不是通用的維護時鐘。

有用的趨勢記錄同時包含污染與運動資料。如果拖曳力上升但沒有滲入，問題可能是膨潤、潤滑劑流失、溫度或對心。相反地，若滲入增加而拖曳力變化不大，則更可能是唇口損傷、翹起、磨耗或保持不良。如果兩者一起上升，嵌入式磨蝕碎屑或活塞桿損傷的可能性更高。

防塵圈供應商或 RFQ 應包含哪些資料？

ISO 15552 為 32–320 mm、最高 1,000 kPa 的氣動缸規定基本、安裝與配件尺寸（ISO 15552）。然而，它不會使不同品牌的內部防塵圈可互換。ISO 6195 涵蓋防塵圈外殼，但確切輪廓、配方、公差、活塞桿、環境與驗證條件仍應納入供應商審查。

請提供以下資訊：

氣動缸製造商、系列、缸徑、行程、活塞桿直徑與圖面版本。
現有防塵圈與密封套件料號、輪廓照片及溝槽尺寸。
活塞桿材料、塗層、硬度、表面規格、跳動與觀察到的損傷。
正常與峰值速度、循環曲線、停留時間、方向、溫度與壓力。
污染物身分、粒徑或物理形態、含水量、化學品與暴露方向。
壓縮空氣品質、潤滑政策、組裝潤滑脂與清潔流程。
兩個方向的起動力與運行力量測值。
定義合格判定的洩漏、滲入、運動與磨耗界限。
確切配方所需的法規或追溯文件。
維護可及性、安裝工具、導入幾何與更換程序。

根據我們對製造商圖面的分析，僅靠外殼尺寸不能確定輪廓配合或功能。因此，應要求供應商將目錄界限與測試結果分開。溫度或速度範圍說明預期包絡，不能證明對你的污染物具有排除能力。相反地，滲入結果必須包含活塞桿、溝槽、運動、挑戰物、回收方法、樣本數與測試後拖曳力。

ISO 15552 維修套件可以視為通用即插即用件嗎？不可以。ISO 15552 支持該氣動缸系列的外部尺寸互換性，但不要求不同品牌具有相同的內部密封腔、防塵圈輪廓、配方或密封堆疊功能。因此，安裝前應核對確切的替換圖面。若要辨識更廣泛的輪廓，請使用工業氣動缸密封件類型指南。

防塵圈機理常見問題

ISO 6195 涵蓋活塞桿直徑 4 mm 至 450 mm 的防塵圈外殼，而 ISO 19973-3 則在已聲明條件下，以循環次數或公里數評估氣動缸可靠性。這 2 項標準說明，防塵圈選型需要確切尺寸，以及依應用而定的排除、拖曳力、洩漏與磨耗證據，而不是通用效率或維修週期。

氣動缸防塵圈和活塞桿密封件一樣嗎？

通常不一樣。防塵圈從回縮中的活塞桿去除外部污染，而活塞桿壓力密封件則保持壓縮空氣。確實存在整合式活塞桿密封件／防塵圈輪廓，因此在診斷洩漏前應先確認圖面與料號。受損防塵圈可能造成後續活塞桿密封件損傷，但它不一定是最初漏氣的元件。

應如何量測防塵圈的污染排除效率？

定義污染物、粒徑或物理形態、施加量、活塞桿與溝槽、速度、行程、循環次數、溫度、潤滑、收集界線與失效界限。接著以質量、粒子數、水分、光學覆蓋率或其他已聲明方法量測回收的滲入量。沒有這些測試定義的百分比，不能支持產品比較。

更緊的防塵圈會讓氣動缸變慢嗎？

會。較大的桿唇接觸可能增加起動力與運行拖曳力、擾動潤滑膜、產生磨耗，或加劇低速黏滑。但氣動缸總摩擦也包含活塞桿與活塞密封件、導向件、對心、壓力與污染物。應先比較受控的配對總成，再將量測到的力變化歸因於防塵圈。

氣動缸防塵圈多久應更換一次？

應依製造商指示、狀態證據、機台風險與維修歷史，而不是通用的月份或循環次數。防塵圈若被割傷、龜裂、硬化、膨潤、鬆動、永久變形，或不再排除已聲明的污染物，就應更換。ISO 19973-3 測試壽命是有條件的證據，不是維護日曆。

不同品牌的 ISO 15552 氣動缸防塵圈可以互換嗎？

不能自動視為可以。ISO 15552 規範部分外部氣動缸與安裝尺寸，ISO 6195 則涵蓋某些防塵圈外殼尺寸。兩項標準都不保證不同品牌具有相同的內部溝槽、唇口輪廓、配方、密封堆疊功能或安裝方法。替換前應核對氣動缸版本、溝槽圖面、活塞桿規格與確切替換零件。
