動態與靜態氣缸密封件如何影響性能與可靠性？
動態氣缸密封件是用來對抗移動中的活塞桿、活塞、滑台或旋轉表面的密封件，因此設計時必須在洩漏控制與摩擦、潤滑、熱量及磨損之間取得平衡。靜態氣缸密封件則用來封閉正常運轉時配合面不會移動的接合處。決定工程問題的，是這個介面差異，而不是顏色或一般外形。
O 形圈正好說明這一點。它常見於靜態接合處，但 Parker 也針對氣動往復 O 形圈密封件發布獨立指南。密封輪廓不會自動屬於靜態或動態類型；它的密封槽、壓縮量、配合面、壓力方向、速度、材料與潤滑，必須符合實際運動。
簡要結論：
動態與靜態密封件位於氣缸內的哪些位置？
Trelleborg 將氣動密封硬體分成 6 個功能群組：桿密封件、活塞密封件、桿密封／刮塵組合、靜態密封件、防塵圈，以及耐磨或緩衝元件。實務上的答案取決於位置：移動的活塞桿與活塞介面屬於動態介面，而端蓋、接口與管筒接合處通常是靜態介面（Trelleborg 氣動密封件，查閱於 2026 年）。

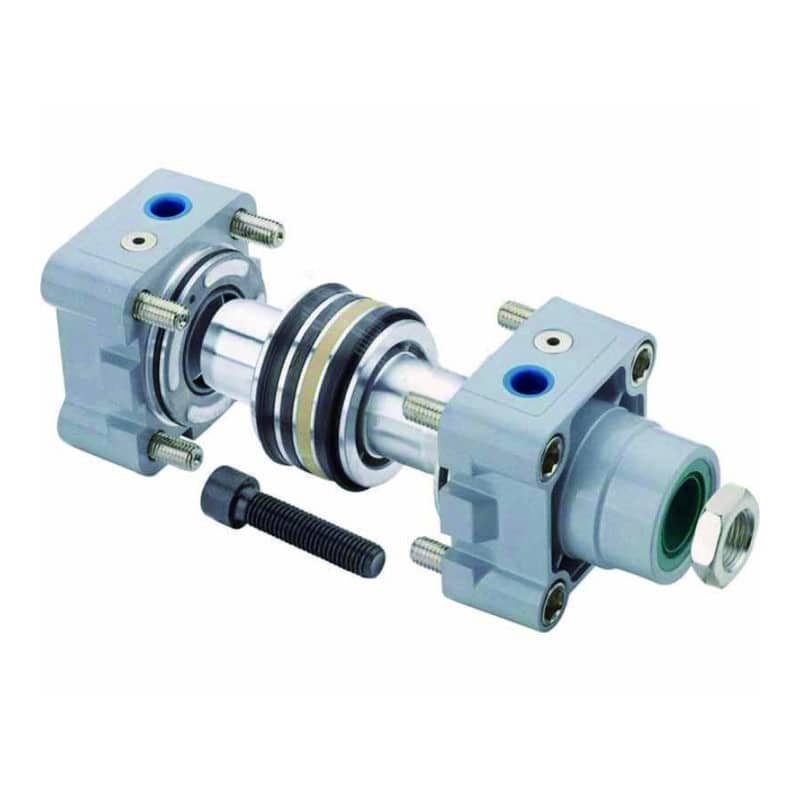

大多數桿式氣動氣缸可用以下 4 個介面區域概括：
| 介面區域 | 正常運轉時的相對運動 | 主要元件 | 要注意的洩漏或損傷 |
|---|---|---|---|
| 管筒與端蓋、接口、緩衝螺釘 | 無 | 靜態 O 形圈或墊片 | 固定接合處的外部洩漏 |
| 活塞與缸筒孔 | 往復運動 | 動態活塞密封件 | 腔室間旁通、推力不足、漂移 |
| 活塞桿與頭部或壓蓋 | 往復運動 | 動態桿壓力密封件 | 桿端向大氣洩漏 |
| 活塞桿入口與活塞導向 | 有往復接觸，但功能不同 | 防塵圈與耐磨環 | 污染進入、單側磨損、刮痕 |
防塵圈與耐磨環需要分開標示。防塵圈在污物、水分、切屑或清洗殘留物到達桿密封件前將其排除。耐磨環則引導移動組件，並承受允許的橫向反作用力。兩者都不能被假定為主要壓力密封件。
維修時為什麼這很重要？在桿端聽到的氣聲，指向的介面不同於腔室之間的內部旁通。若把每一個黑色聚合物環都視為同一種「密封套件」，就可能掩蓋原本的失效路徑。
如需更完整的輪廓與應用型錄，請參閱工業氣缸密封件類型指南。本文聚焦於運動介面，以及診斷它所需的證據。
最有用的第一個問題不是「我需要哪種橡膠？」，而是「氣缸循環時，哪兩個表面會相對運動？」這個問題能在材料選擇開始前，區分固定接合洩漏、活塞旁通、桿端洩漏與導向損傷。
同一個 O 形圈可以同時作為靜態與動態密封件嗎？
可以，但安裝規則會改變。Parker 的氣動 O 形圈手冊允許桿密封使用 1% 至 3% 的圓周壓縮量，活塞使用最高 6% 的內徑拉伸量。這些是針對設計的數值，不是把靜態接合處的 O 形圈任意移到動態密封槽的許可（Parker O 形圈手冊，查閱於 2026 年）。
在靜態接合處，受控壓縮會對固定不動的表面形成接觸應力。長期鬆弛、壓縮永久變形、熱循環、化學膨潤、密封槽填充率與組裝損傷是審查重點。因為沒有持續滑動，起動摩擦與運轉摩擦不屬於正常運轉損失。
在動態密封槽中，同一種基本環可能滑動、滾動、扭轉，或短暫失去潤滑膜。設計現在必須在保持足夠接觸應力以密封的同時控制摩擦與磨損。Parker 手冊把速度、壓力方向、壓縮量、槽形、溫度、行程長度、表面粗糙度、潤滑與背托支撐視為相互關聯的變數。
那麼，維修人員可以暫時在桿壓蓋中使用 O 形圈嗎？只有在氣缸製造商或合格密封件供應商確認確切輪廓、混合物、尺寸、密封槽、表面、壓力、溫度、速度與潤滑劑後才可以。外觀相似不能證明它適合動態運轉。
| 問題 | 靜態介面 | 動態介面 |
|---|---|---|
| 什麼形成密封？ | 固定接合處的受控壓縮 | 表面運動時仍維持接觸應力 |
| 什麼通常限制可靠性？ | 永久變形、老化、膨潤、槽填充、安裝缺口 | 摩擦、磨損、黏滑、熱量、污染、擠出、扭轉 |
| 哪個表面最重要？ | 密封槽與固定配合面 | 移動的活塞桿或缸孔，以及密封槽與導入邊 |
| 測試證據必須包含什麼？ | 壓力、介質、溫度、持續時間 | 靜態條件，加上速度、行程、循環曲線、潤滑與反向運動 |
Trelleborg 稱 O 形圈是最常見的靜態密封件，但其定義仍建立在密封表面之間沒有運動的條件上。「最常見」不等於「只能靜態使用」（Trelleborg 靜態密封件，查閱於 2026 年）。
運動如何改變摩擦、洩漏、磨損與可靠性？
Parker 將動態密封摩擦分為 2 種狀態：起動摩擦與運轉摩擦。因此，氣缸可能靜止時密封良好，動作開始卻遲滯；也可能克服起動摩擦後運動正常，卻快速磨損。動態可靠性是接觸應力、潤滑膜、表面紋理、壓力、對心狀態與污染之間的平衡（Parker O 形圈手冊，查閱於 2026 年）。
干涉量增加不一定更安全。額外壓縮量起初可能改善靜態接觸，但也可能提高起動力、熱量與磨損，並增加往復密封槽中扭轉的風險。接觸不足則可能洩漏，尤其在低壓或彈性體鬆弛後。可用範圍必須來自所選密封製造商的設計資料。
表面粗糙度同樣重要。粗糙的活塞桿會磨蝕密封唇；損傷的缸孔會割傷活塞密封件。無法保留預定潤滑膜的表面可能增加黏滑，而與洩漏路徑同向的刮痕可能破壞接觸。沒有確切輪廓與材料資料，不要指定通用粗糙度數值。
如果新密封件只有一側磨損呢？這種模式應讓對心狀態、活塞桿狀況、襯套間隙、活塞導向與側向負載，在故障樹中的優先級高於材料硬度。桿軸承與桿密封失效指南詳細說明了這條負載路徑。
依我們的經驗，最快的檢查方式是保留方向證據。清潔前先拍攝密封件，在氣缸安裝後的時鐘位置做標記，並把密封唇磨損與活塞桿刮痕、襯套拋光、負載方向及發生卡滯的行程位置比較。先清洗零件可能會抹掉這些證據。
乾燥或受污染的空氣也會改變結果。如果上游曾加入潤滑劑，改變種類或移除它都可能改變密封行為。改變工廠潤滑政策前，請使用空氣潤滑與不同氣缸密封材料性能指南，型錄使用「自潤滑」一詞時，再檢查自潤滑密封件的限制。
哪種失效模式指向動態或靜態密封件問題？
ISO 19973-3 以循環次數或公里數 2 種壽命指標報告氣動氣缸可靠性，並在宣告的測試條件下評估首次失效。它沒有提供通用更換次數。在現場，先分類洩漏路徑與實體證據，再把確切氣缸與密封套件和製造商限制比較（ISO 19973-3，2021 年確認）。
| 證據 | 首先檢查的介面 | 暫時不要下的結論 |
|---|---|---|
| 端蓋、接頭或緩衝螺釘處有氣泡或聲音 | 靜態接合處、密封槽、密封截面、緊固件狀況 | 所有氣缸密封件都已磨損 |
| 受控測試時氣體從桿端逸出 | 桿壓力密封件、活塞桿表面、壓蓋、防塵圈 | 看得見的防塵圈就是壓力密封件 |
| 推力不足、漂移或氣體通過兩腔之間 | 活塞密封件、缸孔、活塞導向、相連閥路徑 | 一定會同時有外部洩漏 |
| 密封唇與襯套在同一側拋光 | 導向、安裝、活塞桿狀況、側向負載 | 更硬的材料就能修正對心 |
| O 形圈扭曲或呈螺旋狀 | 動態密封槽、壓縮量、潤滑、行程與壓力方向 | 失效單純由混合物造成 |
| 靜態密封件扁平、硬化、膨潤、龜裂或有缺口 | 溫度、介質、老化、槽填充、組裝邊緣 | 存在通用的日曆更換週期 |
故障排查必須遵循機台能源控制程序。隔離所有能源，固定懸吊負載，釋放滯留壓力，並在拆開接口或打開氣缸前確認安全狀態。受控循環期間的觀察，與手動拆解是不同的活動。
如果仍不能確定洩漏路徑，氣缸內部洩漏診斷提供更詳細的隔離流程。嚴重的活塞桿、缸孔、頭部或導向損傷，也可能使決策從維修套件轉向維修或更換的判斷框架。
哪些規格會控制動態與靜態密封件選型？
Trelleborg 最新的氣動概覽列出 6 個功能群組，包括桿密封件、活塞密封件、組合件、靜態密封件、防塵圈，以及耐磨或緩衝元件。這個範圍說明，材料只是其中一項輸入。實用規格應說明位置、運動、壓力、速度、溫度、介質、表面、導向與安裝限制（Trelleborg 氣動密封件，查閱於 2026 年）。
請依照以下順序：
- 辨識介面與洩漏方向。 說明密封件是封閉端蓋、分隔活塞腔室、在活塞桿處保持壓力、排除污染，還是提供導向支撐。
- 描述運動。 包含往復或旋轉運動、行程、速度範圍、循環曲線、反向次數、停留時間與任何振動。「動態」本身還不夠。
- 提供壓力條件。 給出正常調壓壓力、密封重要的最低壓力、瞬態、壓力方向、排氣背壓，以及適用時的真空條件。
- 定義環境。 記錄最低與最高溫度、壓縮空氣品質、添加潤滑劑、清洗化學品、沖洗、顆粒、水分與戶外暴露。
- 檢查配合硬體。 提供密封槽尺寸、活塞桿或缸孔直徑、導入幾何、表面狀況、損傷、材料、塗層、對心狀態與導向間隙。
- 按混合物確認法規狀態。 食品接觸適用性取決於確切物質、製造商、預定用途與條件，而不是籠統宣稱所有 EPDM 或矽膠密封件都「獲 FDA 核准」（FDA 食品接觸材料元件的法規狀態，更新於 2024 年）。
- 索取產品特定證據。 要求圖面版本、混合物標示、運轉限制、安裝說明、相容性依據、可追溯性，以及任何壽命聲明背後的測試條件。
最容易漏掉哪項輸入？最低壓力。壓力激勵式密封唇或浮動活塞配置，在起動、排氣、低壓運動或長時間停留時，可能與正常供氣壓力下的行為不同。應指定完整工作曲線，而不只是調壓器的最大設定值。
動態與靜態選型應共用同一份文件，但使用不同的驗收證據。靜態接合審查重點是溫度與老化後仍保持接觸；動態審查則增加起動力、運轉摩擦、全行程洩漏、磨損模式、潤滑狀況與反向運動後的性能。
應如何驗證密封件壽命與可靠性聲明？
ISO 19973-1 要求可靠性測試資料與明示的測試條件及統計程序相連，而第 3 部分把方法應用於桿式氣缸。因此，「500 萬次循環」若未揭露氣缸、密封材料、壓力、行程、速度、環境、潤滑、樣本數、失效門檻與允許維護，就是不完整的說法（ISO 19973-1，2015 年）。
應把循環壽命視為有條件的測試結果，而不是通用更換週期。兩支氣缸即使記錄相同循環次數，累積的滑動距離、反向次數、停留時間、溫度暴露、污染與側向負載也可能完全不同。ISO 19973-3 甚至允許以循環次數或公里數報告壽命，再次說明工作條件描述的重要性。
可辯護的比較應說明：
- 確切氣缸系列、缸徑、行程、活塞桿、密封輪廓與混合物；
- 正常與瞬態壓力、速度、循環時序、負載與緩衝；
- 壓縮空氣品質、潤滑政策、溫度與污染；
- 樣本數量、預處理、檢查點與允許調整；
- 定義首次失效的洩漏、摩擦、運動、磨損或損傷門檻；
- 結果屬於實驗室認證、供應商驗證，還是現場歷史資料。
一家供應商的測試可以用來排列所有售後套件的優先順序嗎？不可以。它只支持經測試的配置與宣告邊界。先比較同類條件，再依核准的試運轉計畫，在機台的真實工作週期中驗證替換件。
我們發現，當買方一次提供氣缸型號、缸徑、行程、活塞桿直徑、照片、失效位置與空氣條件時，密封套件需求更容易處理。單靠顏色與鬆散的環件尺寸，很少能辨識原始混合物、唇口方向或受損配合面。
訂購前，請連同循環頻率、速度、壓力、溫度、潤滑劑、清洗化學品、安裝方式、側向負載，以及拆解時保留的證據，一併提供這些配置細節。這份資料能支持技術匹配，而不是外觀猜測。
動態與靜態氣缸密封件常見問題
Parker 的氣動 O 形圈指南針對桿密封應用使用 1% 至 3% 的圓周壓縮範圍，證明動態答案需要配合實際密封槽。以下 5 個問題分開說明介面分類、緊急替代、防塵圈、維修週期與反覆洩漏，不臆造無依據的通用限制（Parker，查閱於 2026 年）。
O 形圈一定是靜態氣缸密封件嗎？
不一定。O 形圈常見於固定接合處，但當混合物、密封槽、壓縮量、拉伸量、速度、壓力、表面粗糙度與潤滑符合產品特定指南時，也可以用於氣動往復應用。Parker 發布了獨立的氣動動態 O 形圈尺寸資料，因此應先分類介面，再分類環件。
靜態 O 形圈可以暫時取代動態桿密封件嗎？
只有在氣缸或密封件製造商核准該確切 O 形圈與密封槽可作動態服務時才可以。直徑與顏色相同並不足夠。桿式應用增加了摩擦、磨損、導入幾何、速度、潤滑、壓力方向與表面粗糙度要求，而靜態接合備件可能從未為這些條件設計。
桿防塵圈與桿壓力密封件是同一個元件嗎？
通常不是。Trelleborg 將氣動刮塵件與桿密封件列為不同類別，但也存在組合輪廓。防塵圈主要排除外部污染；桿壓力密封件則保持壓縮空氣。下單替換或判斷失效元件前，先辨識已安裝輪廓與洩漏路徑。
動態與靜態氣缸密封件應多久更換一次？
應使用製造商說明、狀態證據與明確的維護風險審查，而不是通用日曆或循環次數。ISO 19973-3 以循環次數或公里數，在宣告條件下報告氣缸壽命。洩漏、摩擦、運動品質、污染、表面損傷與測試歷史，才應決定實際週期。
為什麼新的動態密封件又開始洩漏？
原始原因可能仍然存在。檢查活塞桿或缸孔刮痕、防塵圈損傷、導向間隙、對心不良、側向負載、污染、潤滑變更、槽損傷、輪廓錯誤與安裝切口。單側磨損尤其有用，因為它把密封損傷與機械負載路徑方向連在一起。
來源與技術參考資料
- Parker O 形圈手冊，ORD 5700，靜態與動態設計基礎、摩擦、磨損、氣動往復 O 形圈、密封槽、表面粗糙度與潤滑；檢索於 2026-07-19。
- Parker O 形圈手冊，歐洲版，氣動桿與活塞 O 形圈安裝指南；檢索於 2026-07-19。
- Trelleborg 氣動密封件，桿、活塞、靜態、防塵、耐磨環與緩衝產品系列；檢索於 2026-07-19。
- Trelleborg 靜態密封件，靜態介面定義與常見密封形式；檢索於 2026-07-19。
- Trelleborg 產品範圍，2025 年 12 月，目前的氣動密封件類別；檢索於 2026-07-19。
- ISO 19973-1:2015，氣動元件可靠性評估的一般程序；2020 年確認，檢索於 2026-07-19。
- ISO 19973-3:2015，帶活塞桿氣動氣缸的可靠性測試；2021 年確認，檢索於 2026-07-19。
- FDA，判定食品接觸材料元件的法規狀態，與物質、製造商、預定用途及條件相關的狀態；更新於 2024 年，檢索於 2026-07-19。
