氣動氣缸內部泄漏的原因與修復方法
氣動氣缸的內部泄漏，是空氣越過活塞密封，從受壓腔流入相對腔室。它不等於桿封向大氣泄漏。Parker 的氣動氣缸指引允許活塞環結構每分鐘 1 到 3 立方英寸，但對唇形密封活塞則預期幾乎沒有靜態泄漏；這說明用單一通用百分比當驗收測試是錯的（Parker Hannifin Pneumatic Actuator Products，2026 擷取）。
修復從診斷開始。先把氣缸與閥、供氣迴路分開，將量得的泄漏量與該氣缸精確規格比較，再檢查活塞密封、缸筒、導向表面、對中、空氣品質與速度控制設定。只換密封而不找出它被損壞的原因，通常只能換來短暫停頓。
重點摘要
- 可接受內部泄漏取決於密封結構與氣缸型號，不是通用 1 到 2% 規則。
- 單靠漂移不能證明活塞旁通；閥泄漏、壓降、排氣限制或機械卡滯會造成相似症狀。
- 雙方向都要量測，檢查缸筒與導向，並用已記錄基線驗證維修。
診斷內部泄漏時，請使用主要技術與安全來源；型號專屬問題應包含氣缸照片、壓力讀值、泄漏率證據與閥資訊。
氣動氣缸中什麼算內部泄漏？
活塞旁通是空氣穿過活塞密封界面，在兩個氣缸腔室之間流動。Parker 對活塞環結構給出 1 到 3 in3/min 的結構專屬限制，而對活塞唇形密封則預期幾乎沒有靜態泄漏。因此，氣缸的密封設計與維修手冊必須定義合格或不合格（Parker Hannifin Pneumatic Actuator Products，2026 擷取）。
這個定義建立了清楚診斷邊界。磨耗的活塞密封、刮傷的缸筒、受損活塞，或活塞總成周圍失效的靜密封，都可能讓空氣從一個工作腔穿到另一個工作腔。泄漏隨後可能從相對閥口或排氣路徑離開，但源頭仍在氣缸內部。
桿封泄漏不同，它沿活塞桿向大氣逸出。鬆動接頭、裂管、端蓋密封或端口密封會造成外部泄漏。閥芯泄漏發生在控制閥內部。每一種故障都可能浪費空氣或削弱動作，但每一種都需要不同維修。
| 泄漏或損失路徑 | 空氣流向 | 典型證據 | 第一個隔離步驟 |
|---|---|---|---|
| 活塞密封旁通 | 一個氣缸腔到另一個腔 | 漂移、保持力弱、相對端口有流量 | 把氣缸與閥分開測試 |
| 桿封泄漏 | 工作腔在壓蓋處向大氣泄漏 | 嘶聲、可檢測流量、活塞桿周圍污染 | 檢查活塞桿、壓蓋、刮塵圈與桿封 |
| 閥內部泄漏 | 閥內供氣口或工作口到排氣口 | 只有連到閥時氣缸漂移 | 用批准歧管封堵或測試氣缸 |
| 供氣壓力損失 | 流動時主管到氣缸入口 | 靜態壓力正常、運動時壓力低 | 量測限制兩側 |
| 排氣限制 | 氣缸腔不能足夠快排氣 | 慢速或抖動，沒有保持泄漏 | 檢查消音器、meter-out 閥與排氣路徑 |
有用的診斷問題不是單純問「氣缸是否泄漏？」而是問空氣穿過哪個邊界：活塞、桿壓蓋、閥、供氣路徑或排氣路徑。這能避免把閥或管路問題錯怪給活塞密封。
若需要更完整的密封系統視角，包括桿封、刮塵圈、耐磨環與靜密封，請使用氣動氣缸密封系統指南。本文聚焦內部活塞旁通。
空氣為什麼會越過活塞密封？
當密封失去接觸，或缸筒形成泄漏路徑時，空氣會越過活塞。Festo 指出，1 立方米未處理環境空氣可能含有多達約 1.8 億個 0.01 到 100 微米顆粒，並把密封面損壞與內部泄漏列為相關氣動風險（Festo compressed air contamination guidance，2026 擷取）。
常見原因更像一條鏈，而不是隨機清單：
- 活塞密封磨耗：反覆滑動慢慢改變唇口、環或預壓輪廓，直到不能保持接觸。
- 缸筒刮傷或腐蝕：縱向刮痕在密封線上形成直接通道，鏽蝕會同時損壞缸筒與新密封。
- 壓縮空氣污染：顆粒磨耗缸筒與活塞密封；水促進腐蝕，不相容油會讓彈性體膨潤或劣化。
- 側向負載與對中不良：磨損導向或未對中的負載會讓活塞傾斜，把磨耗集中在一側。
- 錯誤密封、溝槽或方向：外觀看似相同的密封，可能輪廓、壓縮量、受壓方向或材料錯誤。
- 安裝損傷：尖銳螺紋、乾裝、髒工作台與夾傷唇口，都可能在第一次生產循環前傷害新密封。
- 溫度或化學不匹配：Parker 指引把標準密封變硬或失去彈性與超過 165 degrees F、或 74 degrees C 的暴露相連，並建議按實際服務環境匹配材料（Parker Hannifin Pneumatic Actuator Products，2026 擷取）。
ISO 8573-1 依顆粒、水與油對壓縮空氣潔淨度分類。它沒有為每支氣缸規定一個潔淨等級，但給維護團隊一種共同方式來指定送到機台的空氣（ISO 8573-1:2010，2010）。反覆的活塞密封失效，應連到ISO 空氣品質指南，而不是再次訂同一套件。
舊密封在告訴你什麼？單側拋光指向對中或導向磨耗；唇口被切傷暗示安裝損傷或尖銳邊緣。膨潤指向化學或潤滑相容性問題。密封與缸筒上都有匹配刮痕時，單換密封很難成立。
例如，如果縱向刮痕仍在密封唇下方，新活塞密封會在同一缸筒中再次泄漏。重複泄漏不證明替換密封品質差，而是證明運行表面本身也是故障的一部分。
內部泄漏如何影響力量與耗氣？
內部泄漏會降低產生氣缸力的壓差，但損失不是通用百分比。CAGI 顯示，80 psig 下用 1 cubic foot 的行程，在 100 psig 時會消耗 1.21 cubic feet，因此提高壓力來掩蓋動作損失，可能讓耗氣增加 21%（CAGI Working With Compressed Air，2026 擷取）。
氣缸可用推力 = 活塞兩側壓差 x effective 面積 - 摩擦損失動態壓力是氣缸運動或保持實際負載時量到的壓力。
活塞兩側壓差比空壓機房壓力表更重要。如果一個腔室為 6 bar、相對腔室接近大氣，致動器有很大的有效壓差。若旁通或困住排氣提高相對腔壓力，有用力就會下降。
這就是泄漏百分比不能直接換算成力量損失百分比的原因。密封幾何、閥狀態、排氣背壓、缸徑、桿側面積、速度、負載方向與控制時序都會影響結果。計算可用力前，先在故障時量測兩個腔室壓力。
工具氣壓缸選型缸出力計算器泄漏測試後，請輸入量到的氣缸端口壓力，而不是只用調壓器設定點，比較預期推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
耗氣也取決於迴路。活塞旁通可能流入一個經由閥排出的腔室，在保持期間形成連續消耗。另一種閥狀態下，壓力可能均衡，致動器漂移卻沒有同樣連續排氣流。流量計或受控衰減測試，比通用能耗乘數更有證據力。美國能源部報告，維護不佳工廠的全系統泄漏可浪費 20 到 30% 空壓機輸出（DOE Improving Compressed Air System Performance，2003）。該工廠級數字包含接頭、軟管、閥、排水器與其他向大氣泄漏，不要全算到氣缸活塞旁通。
如何確認氣缸正在內部泄漏？
用氣缸製造商批准的隔離與泄漏測試程序確認內部泄漏。SMC 的 CP80 手冊對一款特定致動器列出 10 cm3/min ANR 內部泄漏與 5 cm3/min 外部泄漏作為允許值，示範了為什麼必須用型號規格取代通用百分比（SMC CP80-TFR12 manual，2013）。
從安全開始。即使電源關閉，氣動能量仍可能移動負載。OSHA 要求在維修前釋放、斷開、約束危險的儲存或殘餘能量並使其安全；氣動系統可能需要排氣閥與隔離確認（OSHA lockout/tagout energy-control guidance，2026 擷取）。只有合格人員應執行帶壓泄漏測試。固定或放下懸吊負載，遵守機台能量控制程序，並使用有防護的測試歧管或製造商治具。不要鬆開帶壓管路只為了在端口「聽」。
- 記錄基線：型號、缸徑、行程、密封結構、工作壓力、溫度、閥類型、負載方向與精確症狀。
- 先檢查外部泄漏：檢查接頭、管路、端蓋、桿壓蓋與閥排氣。外部泄漏會模仿氣缸力流失。
- 量測動態壓力：在失效行程段記錄兩個氣缸接口，捕捉供氣損失與排氣背壓。
- 把閥與氣缸分開：用批准測試設定對一個腔室加壓，觀察或計量相對端口。Parker 特別警告，漂移不一定能追溯到活塞。
- 雙方向測試：雙作用氣缸在活塞桿伸出與縮回時可能有不同泄漏，因為密封載荷、側向負載與缸筒狀態會改變。
- 量化結果：用合適流量計或已知容積壓力衰減法。記錄壓力、容積、時間與空氣溫度。
- 與正確限值比較：使用氣缸手冊、驗收圖、供應商規格或新狀態基線，並把簽核結果保存在機台旁。
工具壓縮空氣壓降漏氣率計算器當氣缸測試設定支援有效壓力衰減法時，用已知隔離容積、起始壓力、結束壓力與經過時間估算泄漏。漏氣流量 = 容積 × 壓降 / 時間系統容積起始壓力結束壓力衰減時間開啟計算工具
依我們經驗，最有力的證據是雙端口壓力曲線加上量得的氣缸單體泄漏率。漂移的活塞桿顯示症狀，但很少能證明是哪個元件讓壓力跨錯邊界。
會模仿內部泄漏的故障
幾種故障會模仿活塞旁通。CAGI 表示，設計良好的壓縮空氣系統應把空壓機出口到使用點的壓降維持在 10% 以內，因此較大的動態損失會讓健康氣缸變弱或變慢，還不必先怪活塞密封（CAGI Working With Compressed Air，2026 擷取）。
| 症狀 | 可能是活塞旁通的情況 | 也可能是其他原因的情況 | 決定性量測 |
|---|---|---|---|
| 氣缸靜止漂移 | 氣缸單體保持測試中仍有泄漏 | 閥分開後漂移消失 | 閥隔離後相對端口流量 |
| 力量弱 | 活塞兩側壓差崩塌 | 氣缸上游入口壓力下降 | 雙端口動態壓力 |
| 伸出慢 | 保持期間旁通流仍持續 | 閥 Cv、管內徑、調壓器或接頭限制供氣 | 流動中上游與下游壓力 |
| 回程慢 | 桿側測試出現旁通 | 消音器或 meter-out 控制限制排氣 | 排氣背壓 |
| 動作抖動 | 密封損傷沿行程變化 | 側向負載、乾導向或靜摩擦高 | 空載循環加對中檢查 |
| 耗氣增加 | 氣缸單體流量測試證實旁通 | 接頭、管路、閥、排水器或工具外漏 | 隔離元件後的支路流量 |
壓降值得獨立診斷。氣動壓降指南說明壓力表應放在過濾器、調壓器、閥、管路與排氣元件的哪些位置。常見氣動氣缸故障指南涵蓋可與泄漏共存的卡滯、對中、閥、負載與緩衝故障。不要把提高空壓機設定點當作第一個測試；它可能暫時恢復動作，同時增加人為需求並讓受損密封承受更高負荷。
維修、重建或更換
只有在運行表面與導向仍可用時，才修復密封。Parker 把標準指引中硬化或失去彈性的密封與超過 165 degrees F 的溫度相關聯；SMC 的 CP80 手冊則要求在相關活塞桿或管件損傷或鏽蝕出現時更換整個致動器。這些是以證據為基礎的限制，不是日曆週期（Parker，2026 擷取；SMC，2013）。
| 檢查結果 | 密封包維修 | 加零件重建 | 更換氣缸 | 原因 |
|---|---|---|---|---|
| 密封磨耗，缸筒平滑，導向良好 | 是 | 通常否 | 通常否 | 磨耗限於服務件 |
| 安裝時切傷密封 | 是 | 檢查溝槽與邊緣 | 通常否 | 先修正組裝方法 |
| 缸筒痕跡仍在維修限制內 | 不能只換密封 | 可能 | 可能 | 恢復並量測表面 |
| 缸筒刮傷、腐蝕或超差 | 否 | 若允許管件維修 | 常見 | 新密封會跨過同一損傷 |
| 導向單側磨耗 | 否 | 是，且修正對中 | 可能 | 側向負載會損壞下一個密封 |
| 結構裂紋或永久變形 | 否 | 由製造商判定 | 是 | 密封包不能恢復結構 |

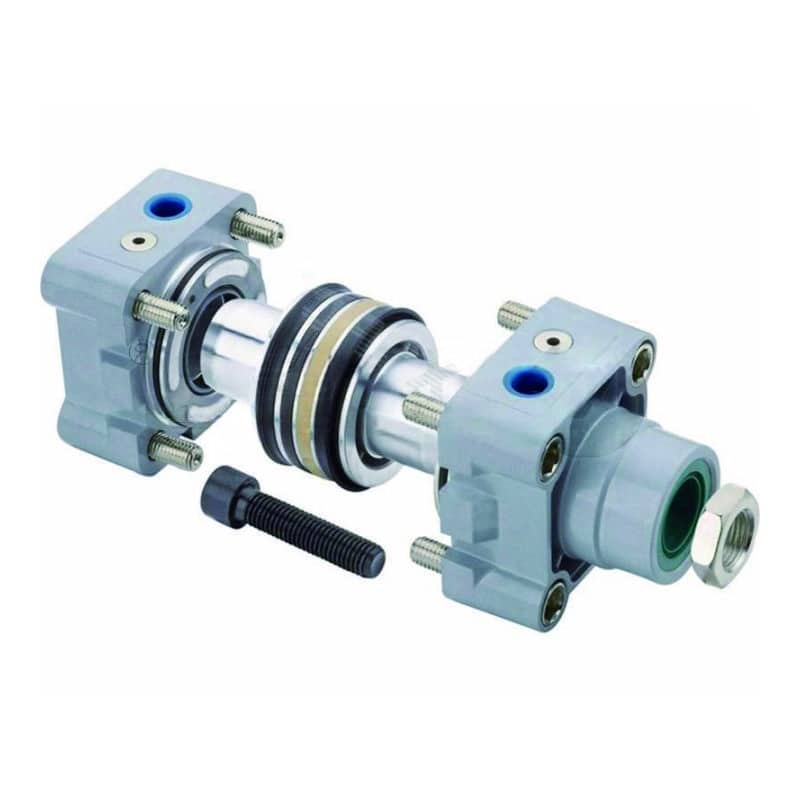

最安全的維修指示是該氣缸系列的精確手冊。有些氣缸設計為可換密封；有些使用壓入件、不可維修總成、特殊潤滑脂或工廠專用公差。上面的 SMC 影片是有用範例，不是通用程序。申請相容的 ISO 15552 氣缸維修套件時，請提供完整型號、缸徑、行程、桿徑、端口尺寸、工作壓力、循環率、溫度、空氣品質、潤滑歷史，以及密封、缸筒、活塞、耐磨環與銘牌清晰照片。
只有當故障證據止於密封時，密封包才是好維修。一旦缸筒、導向、壓蓋、活塞桿、活塞或對中超出公差，決策就從密封更換變成尺寸恢復或氣缸更換。
應如何驗證維修？
維修驗證要在和診斷相同的量測條件下進行。SMC CP80 指示要求安裝或維護後進行功能與泄漏測試，並對該特定致動器列出 10 cm3/min ANR 內部泄漏。只有在壓力、方向、溫度與測試設定都有記錄時，更低數字才有意義（SMC CP80-TFR12 manual，2013）。
使用前後驗收記錄：
| 驗證項目 | 維修前記錄 | 維修後記錄 | 合格標準 |
|---|---|---|---|
| 內部泄漏 | 雙方向流量或壓力衰減 | 相同測試條件 | 型號限值或約定基線 |
| 外部泄漏 | 桿壓蓋、端口、端蓋、接頭 | 相同點位檢查 | 製造商限值且無意外局部泄漏 |
| 動態壓力 | 故障循環中的兩個端口 | 維修後兩個端口 | 恢復所需壓差 |
| 循環時間 | 正常負載下伸出與回程時間 | 正常設定重複 | 穩定且符合機台要求 |
| 力量或保持 | 負載、壓力、位置與停留時間 | 不提高壓力重複 | 符合機台安全與工藝要求 |
| 溫度 | 環境與氣缸表面條件 | 暖機後重複 | 在密封與氣缸額定內 |
| 空氣品質 | 過濾器、排水、油、水與顆粒證據 | 記錄矯正行動 | 符合機台空氣品質要求 |
運轉足夠循環讓氣缸升溫並暴露安裝損傷。檢查雙方向與完整行程。密封可能在一個活塞位置合格，卻在跨過缸筒刮傷區時泄漏。
清潔舊零件前先記錄。保留磨耗唇口、刮痕方向、單側導向磨耗與夾雜碎屑的照片，因為這些證據能幫下一位技術員區分正常磨耗與重複應用問題。
內部泄漏 FAQ
安靜不是泄漏測試。CAGI 估計工廠壓縮空氣泄漏約 80% 不可聽見，雖然該數字主要針對向大氣的系統泄漏，而非活塞旁通。氣缸內部泄漏需要隔離、量測後的結果，並與正確型號規格比較（CAGI Working With Compressed Air，2026 擷取）。
氣動氣缸可接受多少內部泄漏？
沒有通用百分比。Parker 對活塞環結構允許 1 到 3 in3/min，但對活塞唇形密封則預期幾乎沒有靜態泄漏。SMC 對一款 CP80 致動器列出 10 cm3/min ANR。判定合格前，必須使用精確型號手冊、指定壓力、測試方向與溫度。
內部泄漏聽得出來嗎？
有時可以，但安靜證明不了太多。CAGI 說約 80% 工廠空氣泄漏不可聽見；內部旁通可能更安靜，並且只在閥排氣口出現。請使用流量計、批准的相對端口測試或已知容積壓力衰減測試，而不是只靠聽覺。
如何把氣缸泄漏與閥泄漏分開？
在不同邊界上測試兩個元件。先記錄正常運轉中的兩個氣缸接口，再用製造商批准設定，在控制閥不影響結果的情況下測試氣缸。Parker 警告漂移不一定由活塞造成，因此雙行程方向都要重複測試。
活塞密封應該多久更換一次？
使用狀態與量測，不用日曆。SMC 的 CP80 範例把 10 cm3/min ANR 作為內部限值。循環次數、缸筒狀態、空氣品質、對中、溫度、化學暴露與製造商允許的維修範圍，都會大幅改變實際間隔。
應該提高壓力來克服內部泄漏嗎？
不要把它當成第一個修復方法。CAGI 的氣缸範例從 80 psig 每行程 1.00 cubic foot 上升到 100 psig 每行程 1.21 cubic feet。較高壓力會增加需求並掩蓋故障。應先恢復密封、缸筒、閥、流路或負載裕量，再改變系統設定點。
可靠的維修，是能通過當初發現故障的同一個量測測試；定義泄漏路徑，保留證據，遵循型號手冊，並在機台返回生產前驗證結果。
外部技術參考與擷取日期
- Parker Hannifin, Pneumatic Actuator Products, Catalog 0900P-4：內外部泄漏、結構專屬活塞泄漏、錯誤漂移診斷、對中、溫度與維修指引。2026-07-10 擷取。
- SMC, CP80-TFR12 Installation and Maintenance Manual：型號專屬內外部泄漏限值、維護安全、檢查、密封更換與維護後測試。2026-07-10 擷取。
- Festo, Compressed air contamination: risks, impacts and solutions：顆粒、水與油污染資料，以及缸壁、密封、腐蝕與內部泄漏影響。2026-07-10 擷取。
- ISO 8573-1:2010：壓縮空氣顆粒、水與油潔淨等級。2026-07-10 擷取。
- CAGI, Working With Compressed Air：不可聽泄漏估計、壓降目標，以及 80 和 100 psig 氣缸耗氣範例。2026-07-10 擷取。
- U.S. Department of Energy, Improving Compressed Air System Performance：工廠級泄漏損失範圍與壓力衰減系統泄漏方法。2026-07-10 擷取。
- OSHA, Lockout/Tagout Energy-Control Guidance：維修前控制氣動儲能。2026-07-10 擷取。
- SMC video, MB Series Air Cylinder Maintenance Procedure：型號專屬氣缸維護示範。2026-07-10 擷取。
- SMC video, CQ2 Series Air Cylinder Seal Replacement Procedure：型號專屬密封更換示範。2026-07-10 擷取。
