氣動氣缸系統常見故障排查

有效的氣動氣缸故障排查，第一步是把症狀和真正失效的零件分開。記錄故障何時發生，在氣缸運動時量測壓力，比較伸出與回程，再判斷故障是跟著供氣、閥、排氣路徑、氣缸、導向還是負載走。

先從事實開始。

這個順序能避免隨機換件。CAGI 表示，設計良好的壓縮空氣系統，從空壓機出口到使用點的總壓降應維持在 10% 以內，因此空壓機壓力表正常，不代表在最重行程中有用壓力已到達致動器（CAGI Pressure Drop Technical Brief，2022）。

動態壓力，是空氣正在流動且氣缸帶著實際負載運動時量到的壓力。

重點摘要

  • 換件前，先診斷運轉條件、方向與負載。
  • 量測動態壓力，因為 CAGI 的系統目標是總壓降不超過 10%。
  • 把泄漏、污染、閥流量、排氣限制、側向負載與緩衝分成不同測試分支。

任何測試前適用哪條安全邊界？

OSHA 29 CFR 1910.147 涵蓋氣動能量，並要求維修前釋放、斷開、約束或以其他方式使危險的儲存或殘餘能量安全。授權人員完成能源隔離、固定懸吊或移動負載、釋放困住壓力並確認隔離之前，應把停止的氣缸視為仍有能量（OSHA，2026 擷取）。

在線觀察與侵入式維修是兩件事。技術員可能需要機台帶電才能看壓力表、確認感測器順序或擷取週期時間。但打開迴路、拆氣缸、鬆開接頭或進入危險區域，必須遵守現場批准的能量控制程序與元件製造商指示。

ISO 4414:2010 涵蓋機械用氣動系統的重要危害，包括安裝、調整、維護、可靠運轉與能源效率。它不取代機台專屬風險評估，也不涵蓋整個工廠空壓機與配管系統（ISO 4414:2010，2010）。

不要把方向閥、調壓旋鈕或 PLC 停止命令當成唯一隔離點。活塞一側可能仍有困住空氣，垂直負載在壓力移除後仍可能移動。若測試不能在批准程序內完成，應停止並升級處理。

碰觸迴路前應記錄什麼？

改變任何設定前，先記錄四個條件：方向、負載、時間與使用點壓力。DOE 說明最大配管壓力損失發生在最大流量時，而 CAGI 把設計良好系統的總目標設為從空壓機到使用點不超過 10%。因此動態讀值比靜態讀值更有用（DOE，2016；CAGI，2022）。

用白話寫下症狀。「氣缸問題」太寬。「只有在旁邊兩個致動器同時動作時，伸出從 0.7 秒變成 1.2 秒」則指出了方向、時間與同步需求。再加入命令的閥狀態、感測器狀態、負載、調壓設定，以及閥入口與氣缸接口壓力。

我們分析製造商故障表後建立這個診斷順序。最有用的第一分叉不是「氣缸好或壞」，而是「故障是否跟著方向、需求、溫度或負載走」。單方向故障會把閥路或單一腔室排到前面；雙方向故障則把供氣、導向與負載排到前面。

工具閥件與流量壓降計算器改變空壓機或調壓器設定前，先用流量、長度、等效接頭長度、內徑與工作壓力估算管路壓力損失。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具

當閥入口或氣缸接口壓力在故障中下降時，請使用詳細的壓降故障排查指南。如果只有多台機器同時循環時主管壓力才波動，請把事件與現場壓力波動診斷方法比對。

以症狀優先的氣動氣缸故障排查

單一症狀很少證明單一元件失效。Parker 的 OSPP 操作說明把慢速或抖動動作與污染、潤滑、密封狀態、速度設定、工作壓力與緩衝相關聯；其末端撞擊分支又加入過載與緩衝件損傷。這種產品專屬表格說明了為什麼技術員應先分支診斷，再訂購零件（Parker OSPP Instructions，2026 擷取）。

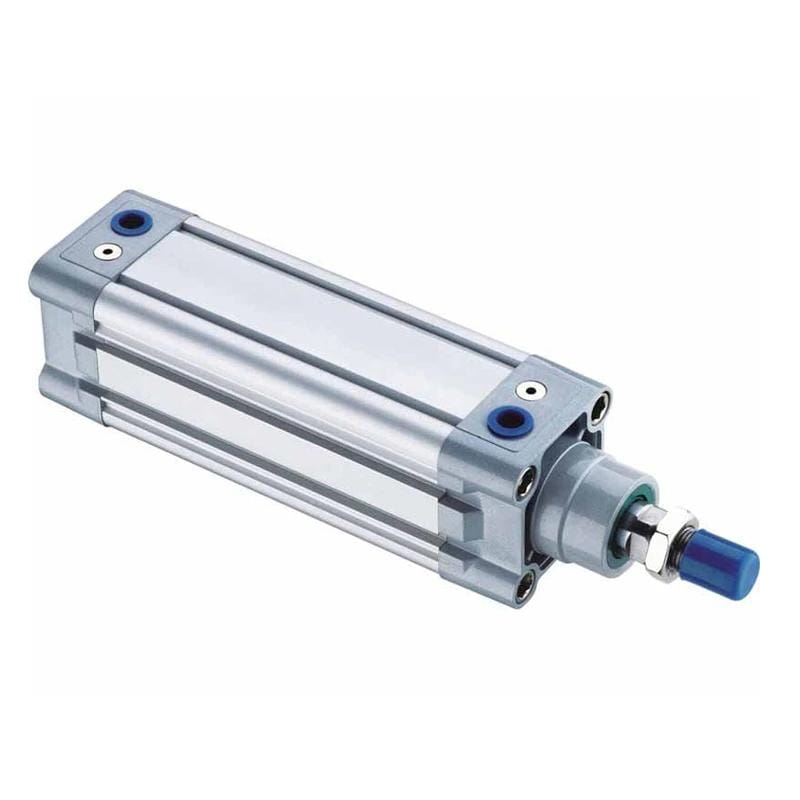

ISO 6431 型材氣動氣缸，在目視故障檢查前展示缸筒、端蓋、氣口與活塞桿

把下表當成第一道篩選，而不是結論：

觀察到的症狀第一個比較可能分支第一個量測檢查
兩個方向都不動命令狀態與閥指示供氣隔離、先導壓力、電磁線圈、閥芯、機械卡住閥入口與兩個工作口壓力
單方向不動伸出與回程單一閥路、單一流量控制、排氣堵塞、腔室故障每個命令下比較兩個接口壓力
雙方向慢或弱帶載與空載循環動態壓力損失、流量不足、負載增加、摩擦過大運動中的閥入口與氣缸接口壓力
單方向慢供氣路徑與排氣路徑meter-out 設定、消音器、閥排氣、一段管或接頭充氣側與排氣側壓力
抖動或卡滯冷熱、帶載與空載污染、潤滑不足、側向負載、導向卡滯、低速 stick-slip活塞桿狀態、導向對中、空氣品質、速度設定
漂移、嘶聲或保持失效閥隔離與氣缸隔離接頭泄漏、桿封、活塞旁通、閥泄漏安全保持測試與泄漏位置檢查
末端撞擊大正常速度與降低速度緩衝設定、運動質量、速度、緩衝密封失效行程速度、負載與緩衝反應

例如，氣缸回程正常但伸出停住，不應直接拆完整系統。先從伸出閥路、桿側排氣路徑、伸出負載與運動中的端蓋側壓力開始。

若需要這些分支背後的運轉順序，請先看氣動氣缸在自動化中如何工作。本文聚焦隔離與量測決策，不重複完整機理。

為什麼氣缸不動？

SMC 氣缸選型指南對動態操作建議負載率 0.5 或更低，而靜止工作可到 0.7 或更低，因為密封阻力、軸承阻力、速度與排氣反作用都會降低有用力。正常的靜態壓力表因此可能與實際運動下起動力不足同時存在（SMC Best Pneumatics Guide，2026 擷取）。

先從氣缸外部開始。確認控制器發出命令，且電磁線圈或先導級確實改變狀態。接著在命令有效時檢查閥入口供氣壓力。如果壓力到達閥但兩個工作口都不變，故障更可能在先導、線圈、配線、閥芯或閥供氣，而不是致動器。

如果壓力到達某個氣缸接口但活塞仍不動，請比較相對接口。堵塞消音器、關閉的 meter-out 控制、困住空氣或閥排氣故障都會抵抗命令行程。機械卡住、桿端連接不同心、滑台過載或導向咬死也會造成相同症狀。

只有在安全隔離後，才可依機台程序分開機械路徑。不要鬆開端口來「看有沒有氣」。請用批准測點與壓力表。電磁閥控制指南更詳細說明電氣、先導、閥芯與工作口順序。

為什麼氣缸變慢或無力？

CAGI 的 10% 系統壓降目標與 SMC 的力量關係指向同一個檢查：在活塞面積與負載率不變時，工作壓力下降 10%，理論氣缸力也下降 10%。速度不同，它取決於在要求行程時間內可用於充氣與排氣的流量（CAGI，2022；SMC，2026 擷取）。

壓降是空氣流過阻力時兩個壓力讀值之間的差值。

把一只壓力表放在閥入口，另一只盡量接近工作氣缸接口。記錄動作變慢那一刻的兩個讀值。上游穩定而端口下降，代表調壓器、閥、歧管、管路、接頭或流量控制可能有問題；兩者一起下降，則往 FRL、支管、主管、儲氣罐或空壓機控制追查。

跨過壓力與流量分支後，有一個快速比較：力量與速度。量到的低壓會降低力量裕量；壓力正常但動作慢，則把注意力轉向供氣流量、排氣流量、閥容量、管路與腔室容積。

相對壓力與理論氣缸力 在活塞面積與負載率固定時，100% 壓力產生 100% 理論力，90% 壓力產生 90% 理論力，80% 壓力產生 80% 理論力。 相對壓力與理論力 有效面積與負載率固定 100% 力 90% 力 80% 力 來源：SMC 力關係 F = eta x A x P；比例值供診斷使用。

如果壓力正常但速度低，測試流路。長而窄的管路、低流量閥、關太小的流量控制或排氣限制，都會限制腔室充氣或排空。較大氣缸可能增加力量，卻因容積需求更大而更慢，所以壓力與流量必須分開查。

工具氣壓缸選型氣壓缸流量需求計算器責怪氣缸前，先用缸徑、桿徑、行程、目標時間、壓力與安全係數估算所需氣流。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

對單方向速度故障，檢查排氣分支要和供氣分支一樣仔細。Festo 說明背壓會產生反向力，SMC 也警告其文件中的閥系統若消音器髒污或堵塞，可能降低氣缸速度（Festo Technical Information，2009；SMC S0700 Manual，2022）。該分支可參考背壓指南。

為什麼動作抖動或不穩？

CAGI 建議過濾器壓差達 5-7 psig 時更換濾芯，而 Festo 維護指引在範例中使用 0.4 bar、約 5.8 psi 作為清潔或更換觸發值。兩者接近，說明過濾限制是可量測檢查，但兩個數字都不是通用氣缸失效門檻（CAGI，2022；Festo，2026 擷取）。

抖動可能同時來自空氣與機械。顆粒會增加密封與滑動面的摩擦；水會促進腐蝕，不合適的油污染可能讓彈性體膨潤。ISO 8573-1 以顆粒、水與油三類定義壓縮空氣潔淨度，但它沒有給每支氣缸強加同一等級或同一露點（ISO 8573-1，2010；Festo Compressed Air Preparation，2023）。

檢查活塞桿與負載路徑。縱向刮傷、不均勻導向磨耗、過緊叉頭或強迫活塞桿側向受力的支架，都可能造成調壓也治不好的 stick-slip。只有在批准程序允許時才做空載比較；若無機台負載時動作變順，應先修正對中或導向，再裝另一套密封件。

問題是否只出現在行程末端？檢查緩衝調整、運動質量、速度與緩衝狀態。Parker 把緩衝調整完全關閉列為活塞不到位原因之一，而錯誤調整、過載或緩衝件損壞會造成硬撞擊。這些是型號線索，不是超出氣缸說明操作的許可。

污染目標可參考ISO 空氣品質指南；meter-in 與 meter-out 檢查應使用機台流量控制文件；末端撞擊診斷可參考緩衝指南。

如何分開閥泄漏與氣缸泄漏？

DOE 的壓力衰減方法使用已知系統容積、起始壓力、結束壓力與經過時間，其公式還套用 1.25 修正來處理壓力下降。Festo 也使用氣缸或總容積與溫度影響穩定後的壓力變化來計算泄漏。若沒有受控隔離，兩種方法都不能單獨識別閥泄漏（DOE，2016；Festo Leakage Diagnostics，2026 擷取）。

內部泄漏是空氣在迴路內越過活塞或閥，而不是直接逃到環境。

先用批准方法找外部泄漏，例如超音波偵測或相容的檢漏液。檢查接頭、管端、閥排氣、桿封與端蓋。閥排氣口有嘶聲，不自動證明活塞密封旁通，因為閥本身也可能內漏。

保持或衰減測試必須遵守機台隔離程序與氣缸或閥製造商指示。定義隔離容積，穩定溫度，在一致測點記錄壓力，並防止生產需求進入測試。一次只改變一個邊界，讓泄漏跟著閥側、致動器側或外部連接其中之一走。

工具壓縮空氣壓降漏氣率計算器在生產需求與溫度影響受控後，用已知隔離容積、起始壓力、結束壓力與衰減時間估算泄漏流量。漏氣流量 = 容積 × 壓降 / 時間系統容積起始壓力結束壓力衰減時間開啟計算工具

可重複的泄漏數字比聲音大小判斷更有價值。它建立了維修前後檢查。但它仍不能告訴你哪個密封失效，所以要把結果和活塞桿狀態、閥隔離、排氣行為與氣缸密封診斷指南合併判斷。

何時應重建或更換氣缸？

Parker 氣缸安全指南指出氣缸或控制失效的三個嚴重結果：失控運動、氣缸或支撐物墜落，以及高速流體逃逸。這就是為什麼「維修費達更換費 60% 就換」這類通用規則站不住腳。狀態、負載危害、零件支援、停機與驗證更重要（Parker Cylinder Safety Guide，2026 擷取）。

用實體證據做決策：

檢查結果重建合理時應更換或工程審查時
密封泄漏但運行面乾淨有正確密封包、程序與檢查限制泄漏跟著刮傷活塞桿、損壞缸筒、變形壓蓋或未知零件走
活塞桿狀態活塞桿筆直且密封路徑符合表面限制密封行經區有點蝕、刮傷、彎曲或損傷
導向或安裝磨耗可更換磨耗件且側向負載根因已修正永久變形、安裝裂紋或反覆單側磨耗存在
端蓋或緩衝故障批准可換零件可恢復原設計端蓋、緩衝孔、螺紋或結構受損
重複失效根因在重建前已記錄並排除機台在未驗證負載、對中、空氣或控制修正下重複同一故障
安全關鍵或停產件製造商支援維修且結果可驗證零件來源、額定值或維修後驗證無法建立

Parker 服務指引支持在正常密封磨耗時更換密封、活塞桿點蝕或刮傷時更換活塞桿，並在機械破裂或永久變形時尋求製造商工程審查（Parker Cylinder Safety Guide, AC0800.01-T1，2013）。應把這些原則套用到實際氣缸製造商限制。

訂購前，請提供完整型號、缸徑、行程、桿徑、安裝、端口尺寸、工作壓力、負載方向、循環率、環境、故障照片與量測症狀。只匹配缸徑與行程的替代件，可能重複原來的安裝、流量、緩衝或污染問題。

用量測記錄防止重複故障

DOE 報告指出，維護良好的壓縮空氣系統可把泄漏保持在空壓機輸出 5-10% 以下，而維護不佳的系統可能損失 20-30%。這些是全廠系統範圍，不是單支氣缸允許泄漏，但它們說明泄漏記錄、壓力基線與驗證維修應納入日常可靠性工作（DOE Sourcebook，2016）。

壓縮空氣泄漏範圍 DOE 報告維護良好的系統泄漏為空壓機輸出的 5 到 10%，維護不佳系統為 20 到 30%。 壓縮空氣泄漏範圍 占空壓機輸出比例，不是單支氣缸限制 維護良好維護不佳 5% 下限10% 上限20% 下限30% 上限 來源：U.S. DOE, Improving Compressed Air System Performance, Third Edition (2016)

在確認機台健康後建立基線。記錄伸出與回程時間、動態閥入口與氣缸接口壓力、負載、調壓設定、過濾器壓差、泄漏位置、空氣品質觀察、活塞桿與導向狀態，以及最終維修。未來比較時保持相同測點與操作條件。

DOE 建議記錄初始規格與運轉資料、持續觀察與儀表讀值，以及維護或維修的日期與零件。它也建議泄漏記錄包含位置、類型、大小與估計成本。某一工位重複出現條目時，應觸發根因審查，而不是再下一筆相同零件訂單。

從我們對維護記錄與故障表的研究看，結案量測和開案診斷同樣重要。如果維修改變了症狀但沒有恢復基線，故障就還沒有結案。記錄哪些改善、哪些沒有改善，以及精確複測條件，下一次故障就能用比較處理，而不是重新猜測。

氣動氣缸故障排查 FAQ

把以下五個答案當作決策邊界，而不是通用元件限制。靜態壓力表不能排除壓降，衰減結果不能單獨識別失效零件，重建決策仍取決於安全隔離、動態量測、負載風險與製造商指示（OSHA，2026 擷取；Parker，2026 擷取）。

供氣壓力表看起來正常，為什麼氣動氣缸仍然不動？

靜態供氣壓力表只顯示幾乎無流量時的壓力。請在命令有效時檢查閥入口與兩個氣缸接口。CAGI 的 10% 目標涵蓋整個系統，但局部限制可能造成更大壓降。也要確認電磁線圈、先導、閥芯、排氣路徑與機械負載。

如何判斷是閥泄漏還是活塞密封泄漏？

先定位外部泄漏，再使用批准隔離程序一次改變一個邊界。DOE 的衰減方法需要已知容積、壓力變化與經過時間。單純壓降不能識別元件。比較閥側與致動器側結果、排氣行為、活塞桿狀態與溫度穩定後的重複測試。

為什麼氣動氣缸只在一個方向變慢？

單方向速度故障通常會把搜尋範圍縮小到一條閥路、一個流量控制、一段管路或排氣側。Festo 說明背壓會抵消有效力，SMC 也記錄了其閥系統中消音器堵塞造成速度下降。請比較兩個接口壓力並檢查 meter-out 設定。

每支氣動氣缸都需要 -40 C 壓力露點嗎？

不需要。ISO 8573-1:2010 在指定量測位置定義顆粒、水與油潔淨等級；它沒有把同一等級或露點強加給每支氣缸。請根據應用風險與元件製造商要求選擇目標，再在相關使用點確認。

什麼情況下應該重建而不是更換氣動氣缸？

當批准零件與程序可用、活塞桿與缸筒符合檢查限制，且根因已修正時，可以重建。對刮傷、點蝕、永久變形、安裝裂紋、額定值不明或安全關鍵損傷，應更換或尋求工程審查。Parker 的指引支持依狀態決策，而不是通用維修成本百分比。

來源

來源集優先採用 OSHA 1910.147、ISO 4414:2010、ISO 8573-1:2010、CAGI、DOE、SMC、Parker 與 Festo。數值範圍保持在各來源的適用範圍內，產品專屬故障線索被標示為範例，而不是通用限制（ISO 4414:2010，2010）。

David Li 的資歷由頁面作者系統承載。網站所有權與技術範圍可見於關於頁，讀者可透過聯絡頁提交修正。各來源擷取日期與使用範圍如下。
