氣動氣缸緩衝如何防止損壞與噪音？
氣動氣缸緩衝會在行程最後一段讓活塞減速：它困住排氣、迫使空氣經過受限制的路徑，並把硬碰端蓋轉成受控減速。如果緩衝太開，氣缸會撞擊；如果太關，活塞會反彈或慢慢爬到位置。
重點摘要
- Festo 將端部緩衝分成 3 種方法：彈性、氣動或伺服氣動，以及液壓阻尼。
- Parker 警告，開始進入緩衝時的活塞速度通常比平均速度高約 50%。
- 噪音調整很重要，因為 OSHA 聽力保護從 8 小時 TWA 85 dBA 開始。
一句話說明氣動氣缸緩衝是什麼
氣動氣缸緩衝是受控的端部位置阻尼。Festo 描述 3 種常見方法：彈性、氣動或伺服氣動，以及液壓阻尼（Festo，2022，擷取於 2026-07-08）。對工廠空氣氣缸而言，可調氣動緩衝是最常見、可維護的選擇。
最簡單的答案是：氣缸讓活塞在大部分行程中以正常速度移動，接近末端時限制排氣流量，讓活塞在到達端蓋前減速。這個短阻尼區保護密封件、端蓋、活塞硬體、安裝螺栓、感測器與機台框架。
我們在替換工作中常見的錯誤，是把緩衝當成舒適功能。它不是。緩衝是負載路徑的一部分。最後 10 到 40 mm 行程可能決定致動器能跑數百萬循環，還是一週內就把自己敲鬆。
良好緩衝也會改變機台聲音。調好的氣缸應該以受控方式收尾，而不是尖銳金屬撞擊。它仍可能排氣，消音器也仍會有聲音，但機械衝擊應該消失。
空氣緩衝如何讓活塞減速？
Festo 說明，可調氣動阻尼會把空氣困在氣缸端部腔室中，再讓它透過調整螺絲排出（Festo，2022，擷取於 2026-07-08）。被困住的空氣就成為行程最後一段的煞車。
在典型帶緩衝的雙作用氣缸中，活塞帶有緩衝套或緩衝銷。當活塞接近端蓋時，這個套筒進入匹配孔位並封住主排氣路徑。剩餘空氣只能透過由針閥控制的較小通道排出。
緩衝能量是空氣緩衝、端部停止器或外部避震器在活塞抵達最終位置前必須吸收的能量。被困腔室壓力上升並反推活塞。如果某個輸入改變會怎樣？同一設定可能變得太軟或太受限。
這個物理關係足以做現場檢查：
動能 = 0.5 x 運動質量 x 撞擊速度^2
緩衝行程內的驅動能量 = 驅動力 x 緩衝行程
所需吸收能量 = 動能 + 驅動能量
這個公式說明了為什麼速度比很多團隊想像中更傷。接近速度加倍，動能項會變成 4 倍。為了省半秒而打開速度控制器，可能在缸徑與壓力都沒變的情況下讓緩衝超載。

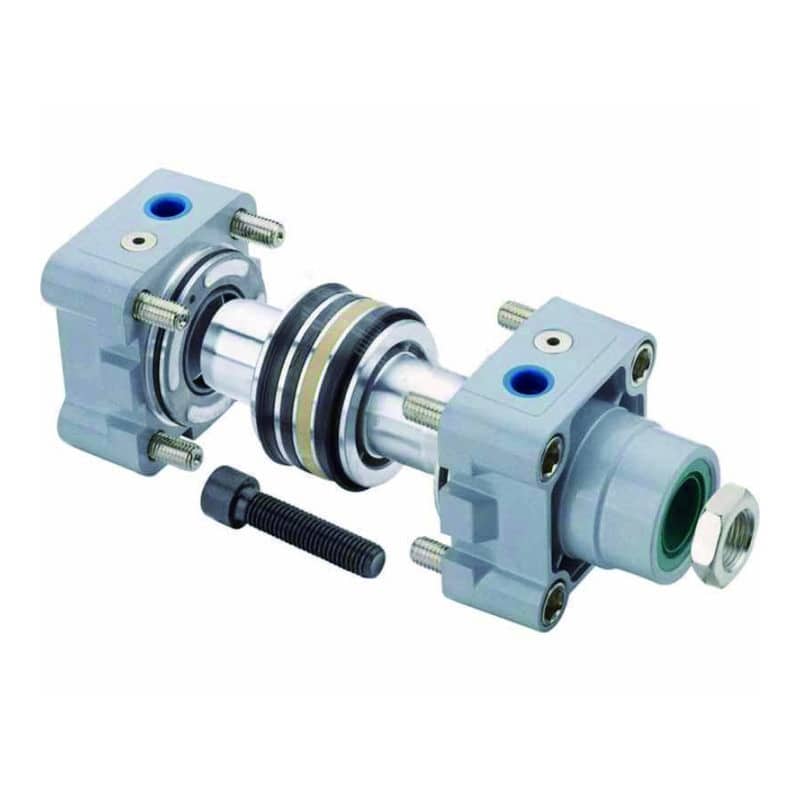

控制行程末端緩衝的元件
Parker 將 OSP-P 無桿氣缸列為帶可調端部緩衝的雙作用單元，緩衝長度從 11 mm 到 39 mm（Parker，2025）。不同系列數值不同，但元件模式相同。
| 元件 | 作用 | 調整時要檢查 |
|---|---|---|
| 緩衝套或緩衝銷 | 在行程末端附近封閉主排氣路徑 | 損傷、毛邊、密封磨耗、錯誤活塞組件 |
| 緩衝腔 | 減速時容納被困空氣 | 油污、灰塵、水分、堵塞通道 |
| 針閥或緩衝螺絲 | 設定被困空氣排出速度 | 小幅轉動、清潔螺紋；兩端只有在負載相同時才用相同設定 |
| 主排氣路徑 | 緩衝開始前承載全流量排氣 | 消音器限制、閥流量、管長 |
| 端蓋與密封組 | 承受最終停止負載 | 鬆動、裂紋、密封擠出、端蓋撞擊痕跡 |
不要孤立調整緩衝螺絲。流量控制閥、方向閥、閥口接頭、管內徑、消音器、調壓器與負載導向，都會影響緩衝實際看到的條件。
如果氣缸有內建磁性感測器，請在行程末端保留足夠裕量以確保可靠偵測。嚴重過度緩衝的氣缸可能慢慢爬進感測區，讓 PLC 計時器看起來像真正問題。
調整針閥前如何檢查緩衝能量？
Parker 警告，開始進入緩衝時的活塞速度通常比平均速度高約 50%（Parker，2025）。調螺絲前先用這個警告。
平均速度容易量測：行程除以行程時間。進入緩衝的速度比較難，因為負載可能在行程中段加速。如果只用平均速度，可能低估實際衝擊能量。
當你知道移動質量、接近速度、驅動力、緩衝行程、循環率與型錄緩衝容量時，請使用上方計算器。它不能取代氣缸型錄，但可以避免猜測。
以我們經驗，多數現場問題不是缺少緩衝螺絲，而是缺少輸入資料。改零件前，先詢問負載質量、行程、量測到的伸出與縮回時間、運動中的氣缸工作壓力、安裝方向，以及任何治具外懸。
當同一支氣缸也出現無力、變慢或不穩時，請把這項檢查與氣動氣缸公式指南和壓差指南一起看。

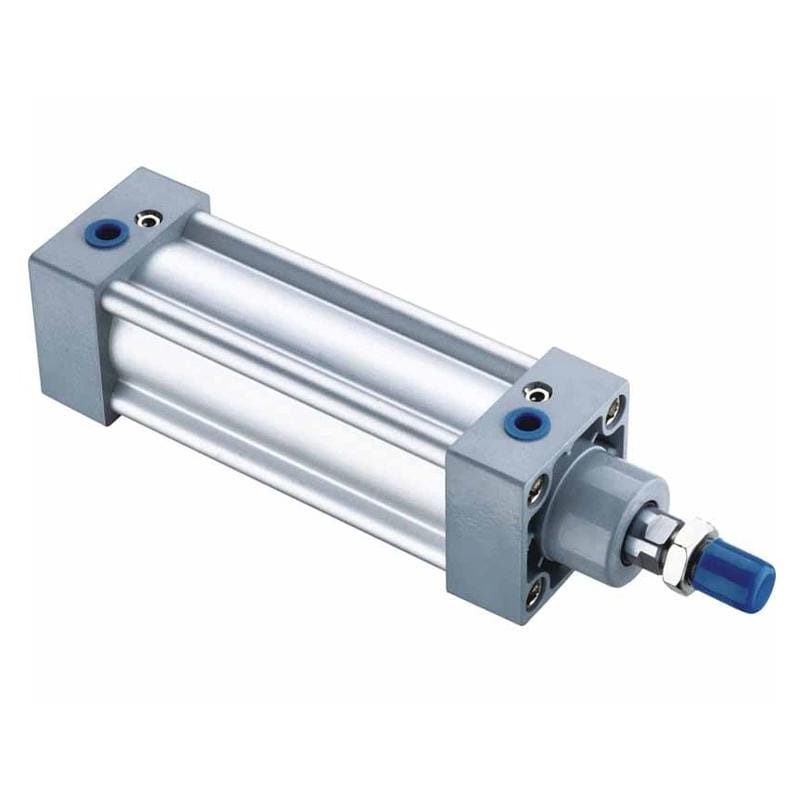

應該如何調整氣動氣缸緩衝？
Festo 表示，PPV 緩衝設定取決於質量、阻尼時速度、目標減速度、工作壓力與氣缸阻力；當經驗有限時，建議從較高阻尼開始（Festo，2022，擷取於 2026-07-08）。這是最安全的試車習慣。
慢慢開始。先把氣缸速度設得低於生產速度，讓人員遠離，並在真實負載下運轉機台。用小幅度轉動緩衝螺絲；小缸徑上四分之一圈可能已足夠。
使用這個順序：
- 確認氣缸使用乾淨、乾燥空氣，並在預期工作壓力下供氣。
- 先設定速度控制，最好使用 meter-out 以取得穩定氣動運動。
- 關閉緩衝螺絲到足以防止硬撞擊。
- 逐步打開，直到活塞能無反彈地到達端部位置。
- 在相反行程重複，因為移動質量與負載方向可能不同。
- 記錄最終螺絲位置、循環時間與壓力。
目標不是最慢停止。目標是可重複停止，能在沒有撞擊、反彈或長時間延遲的情況下到達感測器或機械端點。如果活塞漂浮、反彈或始終無法完全到位，緩衝可能太受限，或排氣路徑被堵住。
不要用過度關閉緩衝來掩蓋速度問題。如果機台需要更快循環，請先檢查閥流量、管長、消音器限制與負載導向，再要求緩衝承擔更多。當伸出與縮回行為都重要時，雙作用氣缸指南是有用的配套閱讀。
緩衝不良的症狀
OSHA 指出，每年有 2,200 萬名工人暴露於可能造成傷害的職場噪音，而聽力保護在 8 小時 TWA 85 dBA 或以上適用（OSHA，擷取於 2026-07-08）。氣缸撞擊是常能在致動器處降低的噪音來源。
| 症狀 | 可能緩衝狀態 | 先檢查什麼 |
|---|---|---|
| 行程末端尖銳金屬撞擊 | 緩衝不足或緩衝無效 | 針閥太開、緩衝密封磨耗、速度過高 |
| 活塞從端部反彈 | 被困壓力過高或負載彈跳 | 針閥太關、接近速度高、負載導向差 |
| 最後一段行程變慢 | 過度緩衝或排氣受限 | 消音器堵塞、緩衝螺絲關太多、壓力低 |
| 某一端附近密封失效 | 反覆壓力尖峰或撞擊 | 緩衝套、端蓋孔、側向負載、污染 |
| 安裝螺栓鬆動 | 衝擊負載進入機架 | 緩衝能量、外部停止器、支架剛性 |
| 降低速度後噪音改善 | 緩衝容量接近極限 | 接近速度、移動質量、是否需要避震器 |
很吵的氣缸不一定是壞氣缸。它可能是好氣缸裝在壞迴路中。我們看過全新乾淨致動器仍會撞擊，原因是排氣消音器太小、負載外懸，或速度控制器裝在迴路錯誤側。
分開空氣噪音與衝擊噪音有助診斷。排氣嘶聲指向消音器、閥與流量；硬敲聲指向端部衝擊；尖叫或刮擦聲指向對準、導向磨耗或污染。改設定前，先記錄聲音與行程方向。
什麼時候需要外部避震器？
Parker 表示，當超過允許緩衝值時需要額外避震器，而且其負載資料基於最高 0.5 m/s 的速度（Parker，2025）。內建空氣緩衝不是萬用避震器。
當以下任一條件成立時，請改用外部避震器、較大緩衝組或不同運動曲線：
- 負載很重或外懸。
- 氣缸接近端部的速度超過型錄緩衝圖允許值。
- 機台用硬停止器取得重複性。
- 工件可能在移動中卡住、反彈或位移。
- 致動器為垂直安裝，重力在末端增加能量。
- 循環率讓停止裝置產生熱。
- 氣缸必須停止治具，而不只是停止自身活塞與活塞桿。
外部避震器應盡可能靠近負載重心。如果避震器離負載路徑太遠，它可能降低氣缸撞擊，卻仍扭轉導軌或機架。
加了外部停止器後，內建緩衝仍然重要。讓外部裝置吸收主要能量，再設定氣缸緩衝，使外部停止到位後活塞不會在內部猛撞。
調整後的維護與 RFQ 記錄
Parker 表示，氣缸選擇取決於負載、力、力矩與端部緩衝性能，其中緩衝質量與活塞速度是主要因素（Parker，2025）。同樣資料也應進入維護記錄。
調整後請記錄這些值：
| 記錄項目 | 為什麼重要 |
|---|---|
| 氣缸缸徑、行程與型號 | 確認緩衝類型與型錄極限 |
| 伸出與縮回行程時間 | 偵測閥或消音器改變後的速度漂移 |
| 運動中的工作壓力 | 抓出靜態壓力錶會隱藏的壓降 |
| 負載質量與治具外懸 | 解釋緩衝能量與導向力矩 |
| 緩衝螺絲位置 | 提供維護清潔或維修後的基準 |
| 消音器與速度控制器料號 | 把緩衝故障與排氣限制分開 |
| 端部位置感測器狀態 | 確認氣缸到達預期停止點 |
替換 RFQ 請加入端蓋、閥口側、緩衝螺絲、感測器溝槽與安裝支架照片。說明目前問題是撞擊、噪音、最後一段行程慢、反彈、密封損壞，還是感測器確認不一致。
如果氣缸屬於無桿或導向軸，也請提供導向負載與停止方式。當發熱、重複緩衝功或高速循環是失效故事的一部分時，表面積與緩衝討論是有用的交叉檢查。
關於氣動氣缸緩衝的常見問題
OSHA 噪音頁面提供兩個工廠故障排查實用聲音門檻：85 dBA 是聽力保護納入門檻，90 dBA 是一般工業 8 小時允許暴露限值（OSHA，擷取於 2026-07-08）。緩衝不是完整噪音控制方案，但可以移除一個反覆衝擊來源。
我怎麼知道氣缸緩衝已調整正確？
正確緩衝會讓行程末端平順停止，沒有金屬撞擊、明顯反彈，也不會長時間爬行到感測器位置。請在實際負載與生產速度下檢查。如果更換消音器、閥、壓力或治具後停止狀態改變，應重新調整緩衝。
一開始應該把緩衝螺絲完全關閉嗎？
不應該。可以從較保守的阻尼開始，但不要把螺絲硬鎖到底。完全關閉可能困住過多空氣，使最後一段行程變慢或造成反彈。請小幅轉動，並觀察實際負載跑過多個循環後再判斷。
可以為沒有緩衝的氣動氣缸加裝緩衝嗎？
通常不行。內建空氣緩衝需要緩衝套、對應端蓋孔與受控排氣路徑等內部幾何。如果無緩衝氣缸造成衝擊損壞，應評估更換為帶緩衝氣缸、外部避震器或較低速度的運動曲線。
為什麼氣缸兩端需要不同設定？
伸出與縮回可能有不同移動質量、桿側面積、負載方向、壓力與速度。垂直負載也可能幫助某一方向、阻礙另一方向。每一端都應在真實行程條件下設定，不要只複製螺絲位置。
緩衝會降低壓縮空氣噪音嗎？
緩衝主要降低行程末端的機械撞擊噪音。排氣噪音仍取決於閥流量、消音器設計、壓力與循環率。如果撞擊聲已消失但工位仍很吵，請量測聲級並檢查排氣路徑、消音器與一般 OSHA 噪音控制。
