Демпфирование пневмоцилиндра замедляет поршень на последнем участке хода: задерживает выхлопной воздух, заставляет его проходить через ограниченный канал и превращает жесткий удар о крышку в управляемое торможение. Если демпфер слишком открыт, цилиндр бьет. Если он слишком закрыт, поршень отскакивает или медленно доползает до позиции.
Ключевые выводы
- Festo разделяет демпфирование в конце хода на 3 метода: эластическое, пневматическое или сервопневматическое и гидравлическое.
- Parker предупреждает, что скорость поршня в начале демпфирования обычно примерно на 50% выше средней скорости.
- Настройка шума важна, потому что программа защиты слуха OSHA начинается с 85 dBA при 8-часовом TWA.
Что такое демпфирование пневмоцилиндра в одном предложении?
Демпфирование пневмоцилиндра - это управляемое торможение в конечном положении. Festo описывает 3 распространенных метода: эластическое, пневматическое или сервопневматическое и гидравлическое демпфирование (Festo, 2022, получено 2026-07-08). Для заводских пневмоцилиндров регулируемое пневматическое демпфирование обычно является обслуживаемым вариантом.
Самый простой ответ такой: цилиндр позволяет поршню двигаться с нормальной скоростью на большей части хода, затем ограничивает выхлопной поток ближе к концу, чтобы поршень замедлился до достижения крышки. Эта короткая зона торможения защищает уплотнения, торцевые крышки, детали поршня, крепежные болты, датчики и рамы машины.
Ошибка, которую мы видим при замене, - считать демпфирование функцией комфорта. Это не так. Демпфирование является частью пути нагрузки. Последние 10-40 mm хода могут решить, переживет ли привод миллионы циклов или расколотит крепления за неделю.
Хорошее демпфирование также меняет звук машины. Настроенный цилиндр должен останавливаться с контролируемым завершением, а не с резким металлическим ударом. Он все еще может стравливать воздух, и глушитель все еще может шуметь, но механический удар должен исчезнуть.
Как воздушная подушка замедляет поршень?
Festo объясняет, что регулируемое пневматическое демпфирование задерживает воздух в торцевой камере цилиндра, а затем выпускает его через регулировочный винт (Festo, 2022, получено 2026-07-08). Этот задержанный воздух становится тормозом на финальной части хода.

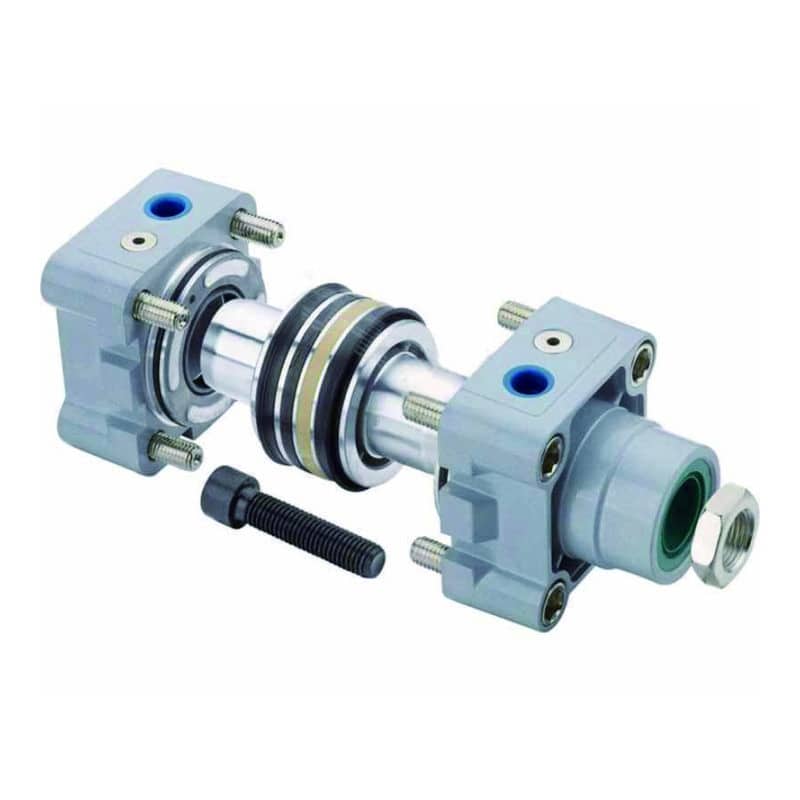

В типичном демпфированном цилиндре двойного действия поршень несет демпфирующую втулку или демпфирующий шип. Когда поршень приближается к торцевой крышке, эта втулка входит в соответствующее отверстие и перекрывает основной путь выхлопа. Оставшийся воздух может выйти только через меньший канал, управляемый игольчатым клапаном.
Энергия демпфирования - это энергия, которую воздушный демпфер, конечный упор или внешний амортизатор должны поглотить до того, как поршень достигнет конечного положения. Давление в задержанной камере растет и давит на поршень в обратную сторону. Что происходит, если меняется один входной параметр? Та же настройка может стать слишком мягкой или слишком ограничительной.
Физика достаточно проста для проверки в цехе:
Кинетическая энергия = 0.5 x движущаяся масса x скорость удара^2
Приводная энергия через демпфер = приводное усилие x ход демпфирования
Требуемая поглощенная энергия = кинетическая энергия + приводная энергия
Эта формула объясняет, почему скорость влияет сильнее, чем ожидают многие команды. Удвоение скорости подхода делает член кинетической энергии в 4 раза больше. Открытие регулятора скорости ради экономии полсекунды может перегрузить демпфер, даже если диаметр цилиндра и давление не менялись.
Компоненты, которые управляют демпфированием в конце хода
Parker описывает бесштоковые цилиндры OSP-P как цилиндры двойного действия с регулируемым демпфированием в конце хода и длиной демпфирования от 11 mm до 39 mm (Parker, 2025). Значения отличаются по сериям, но схема компонентов одинакова.
| Компонент | Что он делает | Что проверять при настройке |
|---|---|---|
| Демпфирующая втулка или шип | перекрывает основной путь выхлопа ближе к концу хода | повреждения, заусенцы, износ уплотнения, неправильная сборка поршня |
| Демпфирующая камера | удерживает задержанный воздух во время торможения | масло, грязь, вода, заблокированные каналы |

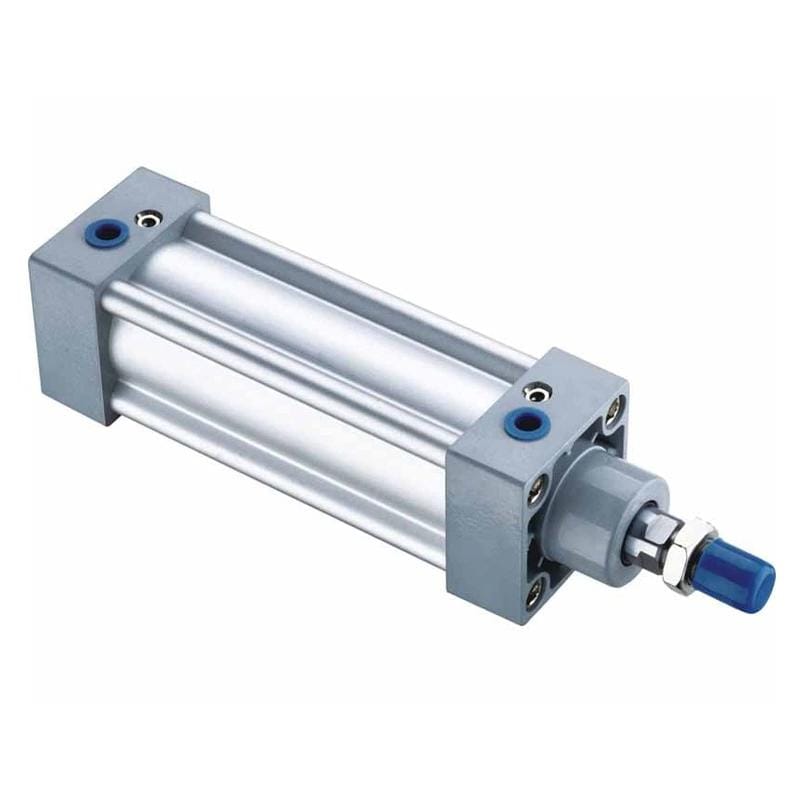

| Игольчатый клапан или винт демпфирования | задает, как быстро задержанный воздух стравливается | малые повороты, чистая резьба, одинаковая настройка на двух концах только при одинаковых нагрузках |
| Основной путь выхлопа | выводит полный выхлоп до начала демпфирования | ограничение глушителя, расход клапана, длина трубки |
| Торцевая крышка и пакет уплотнений | несут конечную остановочную нагрузку | ослабление, трещины, выдавливание уплотнения, следы удара на крышке |
Не настраивайте винт демпфирования изолированно. Регулятор расхода, распределительный клапан, фитинг порта, ID трубки, глушитель, регулятор давления и направляющая нагрузки - все влияет на то, что видит демпфер.
Если цилиндр имеет встроенные магнитные датчики, оставьте достаточный запас в конце хода для надежного обнаружения. Сильно передемпфированный цилиндр может медленно доползать в зону датчика и создавать впечатление, что настоящая проблема - таймер ПЛК.
Как проверить энергию демпфирования перед регулировкой игольчатого клапана?
Parker предупреждает, что скорость поршня в начале демпфирования обычно примерно на 50% выше средней скорости (Parker, 2025). Используйте это предупреждение до того, как трогать винт.
Среднюю скорость легко измерить: ход разделить на время хода. Скорость входа в демпфер сложнее, потому что нагрузка может ускоряться в середине хода. Если использовать только среднюю скорость, можно занизить фактическую энергию удара.
Используйте калькулятор выше, когда известны движущаяся масса, скорость подхода, приводное усилие, ход демпфирования, частота циклов и паспортная способность демпфера. Он не заменяет каталог цилиндра. Он останавливает угадывание.
По нашему опыту, большинство полевых проблем возникает не из-за отсутствующего винта демпфирования. Они возникают из-за отсутствующих исходных данных. Запрашивайте массу нагрузки, ход, измеренное время выдвижения и возврата, рабочее давление у цилиндра во время движения, ориентацию монтажа и вылет оснастки до замены деталей.
Свяжите эту проверку с руководством по формуле пневмоцилиндра и руководством по перепаду давления, когда тот же цилиндр также слабый, медленный или нестабильный.
Как настраивать демпфирование пневмоцилиндра?
Festo говорит, что настройка демпфирования PPV зависит от массы, скорости в момент демпфирования, целевого замедления, рабочего давления и сопротивления цилиндра, и при малом опыте рекомендует начинать с относительно сильного демпфирования (Festo, 2022, получено 2026-07-08). Это самая безопасная привычка при вводе в эксплуатацию.
Начинайте медленно. Установите скорость цилиндра ниже производственной, держите персонал вне опасной зоны и запускайте машину с реальной нагрузкой. Поворачивайте винт демпфирования малыми шагами. На малых цилиндрах четверти оборота может быть достаточно.
Используйте такую последовательность:
- Подтвердите, что цилиндр получает чистый сухой воздух при заданном рабочем давлении.
- Сначала настройте регуляторы скорости, желательно meter-out для стабильного пневматического движения.
- Закройте винт демпфирования настолько, чтобы предотвратить жесткий удар.
- Постепенно открывайте его, пока поршень не достигнет конечного положения без отскока.
- Повторите на противоположном ходе, потому что движущаяся масса и направление нагрузки могут отличаться.
- Запишите итоговое положение винта, время цикла и давление.
Цель - не самый медленный останов. Цель - повторяемый останов, который достигает датчика или механического конечного положения без удара, отскока или долгой задержки. Если поршень "плавает", отскакивает или не доходит до полного хода, демпфер, вероятно, слишком ограничен или путь выхлопа заблокирован.
Не скрывайте проблему скорости чрезмерным закрытием демпфера. Если машине нужен более быстрый цикл, проверьте расход клапана, длину трубки, ограничение глушителя и ведение нагрузки, прежде чем требовать больше от демпфера. Руководство по цилиндру двойного действия полезно, когда важны и выдвижение, и возврат.
Симптомы плохого демпфирования
OSHA отмечает, что 22 million работников ежегодно подвергаются потенциально вредному производственному шуму, а программа защиты слуха применяется при 85 dBA и выше как 8-часовой TWA (OSHA, получено 2026-07-08). Удар цилиндра - один источник шума, который часто легко уменьшить прямо на приводе.
| Симптом | Вероятное состояние демпфера | Что проверить первым |
|---|---|---|
| Резкий металлический удар в конце хода | недостаточное демпфирование или нет эффективного демпфера | игольчатый клапан слишком открыт, изношено уплотнение демпфера, чрезмерная скорость |
| Поршень отскакивает от конца | слишком много задержанного давления или отскок нагрузки | игольчатый клапан слишком закрыт, высокая скорость подхода, плохое ведение нагрузки |
| Медленный финальный ход | передемпфирование или ограниченный выхлоп | забит глушитель, винт демпфирования слишком закрыт, низкое давление |
| Отказ уплотнения около одного конца | повторный скачок давления или удар | демпфирующая втулка, отверстие крышки, боковая нагрузка, загрязнение |
| Крепежные болты ослабевают | ударная нагрузка уходит в раму машины | энергия демпфирования, внешние упоры, жесткость кронштейна |
| Шум уменьшается при меньшей скорости | способность демпфера близка к пределу | скорость подхода, движущаяся масса, потребность в амортизаторе |
Громкий цилиндр не обязательно плохой цилиндр. Это может быть хороший цилиндр в плохом контуре. Мы видели, как новые чистые приводы били, потому что выхлопной глушитель был слишком мал, нагрузка была вынесена консольно или регулятор скорости стоял не на той стороне контура.
Разделение воздушного шума и ударного шума помогает диагностике. Шипение выхлопа указывает на глушители, клапаны и расход. Жесткий стук указывает на удар в конечный упор. Скрип или задир указывает на выравнивание, износ направляющей или загрязнение. Запишите звук и направление хода до изменения настройки.
Когда вместо этого нужен внешний амортизатор?
Parker говорит, что дополнительные амортизаторы требуются, когда допустимые значения демпфирования превышены, а его данные по нагрузке основаны на скоростях до 0.5 m/s (Parker, 2025). Встроенные воздушные демпферы не являются универсальными амортизаторами.
Переходите к внешнему амортизатору, большему демпфирующему узлу или другому профилю движения, если верно одно из условий:
- Нагрузка тяжелая или консольная.
- Цилиндр подходит к концу быстрее, чем допускает паспортная диаграмма демпфирования.
- Машина использует жесткие упоры для повторяемости.
- Полезная нагрузка может заклинить, отскочить или сместиться во время движения.
- Привод вертикальный, и гравитация добавляет энергию рядом с концом.
- Частота циклов создает нагрев в остановочном устройстве.
- Цилиндр должен останавливать оснастку, а не только собственный поршень и шток.
Внешние амортизаторы по возможности должны стоять рядом с центром тяжести нагрузки. Если амортизатор далеко от пути нагрузки, он может уменьшить удар цилиндра, но все равно скрутить направляющую или раму.
Встроенное демпфирование важно и после добавления внешнего упора. Используйте внешний элемент для поглощения основной энергии, затем настройте демпфер цилиндра так, чтобы поршень не бил внутри после достижения внешнего останова.
Записи обслуживания и RFQ после настройки
Parker говорит, что выбор цилиндра зависит от нагрузок, усилий, моментов и характеристик демпфирования в конце хода, а демпфируемая масса и скорость поршня являются главными факторами (Parker, 2025). Те же данные должны быть в записи обслуживания.
После настройки запишите такие значения:
| Пункт записи | Почему это важно |
|---|---|
| Диаметр, ход и модель цилиндра | подтверждает тип демпфера и паспортный предел |
| Время хода выдвижения и возврата | выявляет дрейф скорости после замены клапана или глушителя |
| Рабочее давление во время движения | ловит падение давления, которое скрывают статические манометры |
| Масса нагрузки и вылет оснастки | объясняет энергию демпфирования и момент на направляющей |
| Положение винта демпфирования | дает обслуживанию базовую точку после чистки или ремонта |
| Номера деталей глушителя и регулятора скорости | отделяет отказы демпфера от ограничений выхлопа |
| Состояние датчика конечного положения | подтверждает, что цилиндр достигает нужного останова |
Для RFQ на замену добавьте фотографии торцевых крышек, стороны портов, винтов демпфирования, пазов датчиков и монтажных кронштейнов. Укажите, является ли текущей проблемой удар, шум, медленный финальный ход, отскок, повреждение уплотнения или нестабильное подтверждение датчика.
Если цилиндр является частью бесштоковой или направляемой оси, также укажите нагрузку направляющей и метод останова. Обсуждение площади поверхности и демпфирования полезно как перекрестная проверка, когда тепло, повторяющаяся работа демпфера или высокоскоростные циклы входят в историю отказа.
Для редакционного фона, объема продуктов и инженерных контактных маршрутов используйте страницы сайта about page и contact page. Эти страницы помогают закупщику обслуживания понять, кто стоит за техническими рекомендациями, прежде чем отправлять фотографии цилиндра, данные нагрузки или вопросы по замене.
Частые вопросы о демпфировании пневмоцилиндра
Страница OSHA по шуму дает два практических звуковых порога для заводской диагностики: 85 dBA для включения в программу защиты слуха и 90 dBA как 8-часовой допустимый предел воздействия в общей промышленности (OSHA, получено 2026-07-08). Демпфирование не является полной программой шумоконтроля, но может убрать один повторяющийся источник удара.
Как понять, что демпфирование цилиндра настроено правильно?
Правильное демпфирование дает плавную финальную остановку без металлического удара, видимого отскока и долгого доползания в позицию датчика. Проверяйте его под реальной нагрузкой на производственной скорости. Если останов меняется после замены глушителя, клапана, давления или оснастки, перенастройте демпфер.
Нужно ли сначала полностью закрыть винт демпфирования?
Нет. Начинайте с консервативного демпфирования, но не закручивайте винт жестко до упора. Полностью закрытый демпфер может задержать слишком много воздуха, замедлить последнюю часть хода или вызвать отскок. Используйте малые повороты, затем наблюдайте реальную нагрузку несколько циклов перед решением.
Можно ли добавить демпфирование к недемпфированному пневмоцилиндру?
Обычно нет. Встроенное воздушное демпфирование требует внутренней геометрии: демпфирующей втулки, соответствующего отверстия крышки и управляемого пути выхлопа. Если недемпфированный цилиндр вызывает ударные повреждения, рассмотрите демпфированную замену, внешний амортизатор или более медленный профиль движения.
Почему одному концу цилиндра нужна другая настройка?
Ходы выдвижения и возврата могут иметь разную движущуюся массу, площадь со стороны штока, направление нагрузки, давление и скорость. Вертикальная нагрузка может помогать одному направлению и мешать другому. Настраивайте каждый конец в его реальных условиях хода, а не копируйте положения винтов.
Снижает ли демпфирование шум сжатого воздуха?
Оно в основном снижает механический шум удара в конце хода. Шум выхлопа все еще зависит от расхода клапана, конструкции глушителя, давления и частоты цикла. Если удар исчез, но станция все еще громкая, измерьте уровень звука и проверьте выхлопную трассу, глушители и общие меры OSHA по шуму.
