Время срабатывания пневматического электромагнитного клапана измеряется от электрической команды до заданного пневматического результата: обычно переключения клапана, роста давления, падения давления или события нижестоящего привода. Полезное число — это не только время притяжения катушки. Оно включает электрический драйвер, движение якоря или пилота, переключение основного клапана, воздушный путь, объем трубки, выхлопной путь и порог датчика.
Практический ответ: измеряйте электрический вход и пневматический выход на одной временной базе. Используйте датчик давления, осциллограф или высокоскоростной регистратор, повторяемое давление питания, известный нижестоящий объем и письменный порог, например от сигнала до 90% давления для открытия или от сигнала до 10% давления для выхлопа. Какой порог вы указываете?
Ключевые выводы
- ISO 12238 — релевантный стандарт времени переключения распределительных клапанов, тогда как ISO 6358 относится к характеристике расхода.
- Используйте синхронные электрические и давления трассы, прежде чем винить клапан.
- Считайте время срабатывания бюджетом: команда, катушка, переключение клапана, заполнение трубки, выхлоп и движение привода.
По нашему опыту, большинство жалоб на "медленный клапан" — это смешанные измерения. Служба обслуживания засекла геркон, отдел закупок прочитал время катушки в каталоге, а машиностроитель заботится о приходе детали на следующую станцию. Это три разных числа.
Для смежного контекста используйте общее руководство о том, как пневматические электромагнитные клапаны управляют сжатым воздухом, и подробный разбор индуктивности катушки и времени отклика соленоида.
Что измеряет время срабатывания?
Время срабатывания измеряет заданную границу события, а не расплывчатое ощущение "быстро" или "медленно". ISO 12238:2001 прямо относится к измерению времени переключения распределительных клапанов, а многие машинные проверки используют рост давления до 90% или падение до 10% как практические выходные пороги (ISO 12238, 2001).
Для пневматического электромагнитного клапана цепочка времени имеет минимум пять частей:
- Выход контроллера включается или выключается.
- Ток соленоида растет или спадает.
- Плунжер, якорь, пилот, тарелка или золотник движется.
- Давление меняется на измеряемом порте.
- Привод или машинный датчик реагирует.
Не смешивайте эти границы. Число притяжения катушки может быть только электрическим событием. Число времени переключения относится к клапану. Время прихода цилиндра включает расход клапана, фитинги, трубки, настройки демпфирования, выхлоп и нагрузку. Поэтому два техника могут оба говорить правду и все равно сообщать разные времена для одной станции.
Когда мы разбираем жалобу на быструю упаковочную или индексирующую машину, первым делом просим команду подписать измеряемую точку. "Команда до давления на выходе клапана" полезно. "Команда до датчика цилиндра" полезно. "Клапан реагирует за 30 ms" без порога недостаточно полезно для закупки.
Какая испытательная схема дает достоверное значение?
Достоверная схема записывает команду и давление на одной временной базе. В исходной статье упоминался ISO 6358. Однако ISO 6358-1:2013 относится к расходным характеристикам пневматических компонентов, а не к измерению времени переключения, поэтому используйте его для контекста расхода, а не как основной метод времени срабатывания (ISO 6358-1, 2013).
Минимальный стенд прост:
| Элемент испытания | Практическое требование | Почему это важно |
|---|---|---|
| Электрический канал | напряжение катушки или команда драйвера | доказывает, когда клапану сказали двигаться |
| Канал давления | быстрый датчик давления рядом с выходом | доказывает, когда воздух действительно изменился |
| Давление питания | записано до и во время срабатывания | не дает слабому питанию выглядеть как медленный клапан |
| Нижестоящий объем | фиксированная трубка, полость или испытательная камера | не дает изменению объема менять результат |
| Температура | записана рядом с клапаном и катушкой | помогает объяснить сопротивление катушки, трение и поведение уплотнений |
Двухканальный осциллограф идеален, но высокоскоростной регистратор тоже подходит, если частота выборки, отклик датчика и синхронизация временных меток достаточно хороши для цели. Если приемочный предел 25 ms, регистратор с обновлением каждые 20 ms слишком груб. Инструмент измерения должен быть быстрее решения, которое он поддерживает.
Держите датчик близко к порту, когда нужна реакция клапана. Переносите датчик к приводу только когда вопрос — реакция машины. Длинные трубки могут добавить задержку заполнения и выхлопа настолько, что хороший клапан будет выглядеть медленным.
Чем отличаются открытие, закрытие и время хода?
Открытие, закрытие и время хода отвечают на 3 разных инженерных вопроса в реальных машинах. ISO 12238 касается времени переключения клапана. Отдельно SMC дает скорость цилиндра как `s = 28.8q / A`, где скорость привода зависит от расхода и площади поршня (SMC, 2026).
Реакция открытия обычно означает путь от команды включения до роста давления на рабочем порте. Реакция закрытия обычно означает путь от команды выключения до падения давления или изменения давления возвратного порта. Время хода означает, что привод прошел известное расстояние. Не сравнивайте число открытия клапана с полным движением цилиндра и не называйте разницу ошибкой каталога.
Если цель — время последовательности, используйте полное событие хода. Если цель — замена клапана, держите измеряемую полость фиксированной и сравнивайте давление на выходе клапана при тех же давлении, температуре, объеме трубки и нагрузке. Быстрый клапан все равно может не успеть до датчика машины, если приводу не хватает расхода.
Какие факторы меняют измеренный результат?

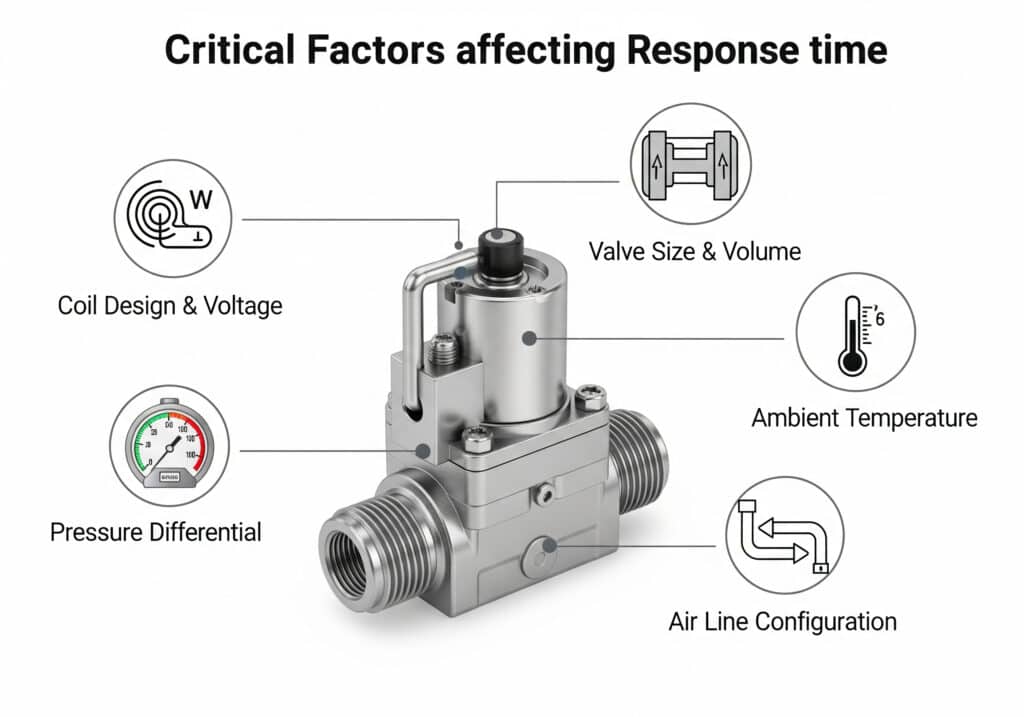

Минимум пять переменных могут изменить трассу времени срабатывания: давление питания, нижестоящий объем, конструкция катушки и драйвера, размер клапана и ограничение выхлопа. SMC утверждает, что скорость привода определяется не одним расходом воздуха, а также зависит от размеров портов и трубок (SMC, 2026).
Используйте эту таблицу факторов перед заменой клапана:
| Фактор | Что меняется | Как проверить |
|---|---|---|
| Напряжение катушки | магнитная сила и ток притяжения | измерьте напряжение на катушке во время команды |
| Схема драйвера | ток притяжения, ток удержания, зажим при отпускании | сравните трассу тока катушки или паспорт драйвера |
| Тип клапана | прямого действия, пилотный, золотниковый, тарельчатый | подтвердите минимальное давление и функцию |
| Нижестоящий объем | наклон роста и падения давления | держите испытательную камеру или длину трубки фиксированной |
| Выхлопной путь | закрытие и время возврата | тестируйте с документированным состоянием глушителя |
| Давление питания | сила пилота и сила привода | записывайте давление во время события, а не только в простое |
| Температура | сопротивление катушки, сопротивление уплотнений, поведение смазки | повторите холодный и теплый тест, если процесс видит оба режима |
Texas Instruments описывает DRV110 как контроллер тока для соленоидов, реле и клапанов с режимом пикового и удерживающего тока для активации и меньшей мощностью удержания (Texas Instruments DRV110, 2025). Это важно, потому что клапан с драйвером peak-and-hold может реагировать иначе, чем та же номинальная катушка на простом питании.
Самая простая полевая проверка не экзотична: измерьте напряжение на катушке во время цикла машины. Катушка 24 VDC, которая видит более низкое напряжение под нагрузкой, может щелкать на стенде, но поздно переключаться на машине. Мы видели это не раз.
Как отделить задержку клапана от задержки трубки и привода?
Отделяйте задержку клапана, сначала измеряя давление рядом с клапаном, а затем перенося то же измерение ниже по цепи. Формула SMC `s = 28.8q / A` связывает скорость цилиндра с расходом воздуха и площадью поршня. Затем объем трубки и привода решает, сколько времени занимает пневматическая часть после переключения клапана (SMC, 2026).
Проведите тест в три прохода:
- Измерьте путь от команды до изменения давления на выходе клапана.
- Измерьте путь от команды до изменения давления на порте привода.
- Измерьте путь от команды до датчика машины или концевого выключателя.
Разрывы показывают, где живет задержка. Если выход клапана реагирует быстро, а порт привода опаздывает, смотрите длину трубки, внутренний диаметр, фитинги, регуляторы расхода, коллекторы и глушители. Если порт привода реагирует быстро, а датчик опаздывает, проверяйте нагрузку, уплотнения, трение направляющих, настройку демпфирования и механические упоры.
Для диагностики, связанной с расходом, соедините эту статью с подбором Cv для пневматических клапанов и диагностикой падения давления. Затем свяжите результат с руководством по meter-in и meter-out регулированию скорости.
Что должен включать отчет об испытании времени срабатывания?
Полезный отчет об испытании включает минимум 10 полей: модель клапана, функцию, напряжение катушки, тип драйвера, давление, температуру, объем, расположение датчика, порог и повторные измерения. Tameson включает время срабатывания среди факторов выбора электромагнитного клапана, но границу испытания все равно нужно записать (Tameson, 2024).
Запишите порог прямо в отчете. Хорошие примеры:
| Поле отчета | Лучшая формулировка |
|---|---|
| Реакция открытия | от команды включения до 90% давления на выходе |
| Реакция закрытия | от команды выключения до 10% давления на выходе |
| Событие хода | от команды включения до геркона выдвижения |
| Давление испытания | 6 bar питания, измеренные во время срабатывания |
| Нижестоящий объем | 1 m трубки 6 mm ID плюс фиксированная испытательная полость |
| Частота выборки | настройка регистратора или осциллографа |
| Повторяемость | минимум, среднее, максимум и число циклов |
Также запишите, был ли клапан прямого действия, пилотным или полу-прямым. Tameson описывает выбор электромагнитного клапана как зависящий от среды, требования расхода, материала, размера отверстия, температуры, давления, напряжения, времени срабатывания и сертификации (Tameson, 2024). Время срабатывания — только одна строка в этом наборе спецификаций.
Если испытание нужно для закупки, добавьте короткое видео телефона с установкой. Оно не заменяет трассу, но ловит очевидные ошибки: измерен неправильный порт, забит глушитель выхлопа, ручной дублер оставлен наполовину включенным или маршрут трубки совсем не похож на реальную машину.
Как улучшать медленное срабатывание без догадок?
Улучшайте медленное срабатывание изменением измеренного узкого места, а не случайной заменой деталей. Краткая справка CAGI по падению давления говорит, что хорошо спроектированная система сжатого воздуха обычно нацелена на падение не более 10% от выхода компрессора до точки потребления. Она также предупреждает, что повышение давления компрессора не должно быть первым исправлением (CAGI, 2022).
Начните с трассы. Если напряжение катушки растет поздно, проверьте выход PLC, реле, проводку, общий провод и драйвер. Если ток катушки растет медленно, проверьте напряжение, данные катушки, подавление перенапряжения и тип драйвера. Если давление на выходе растет медленно, проверьте функцию клапана, Cv, пилотное давление, загрязнение и ограничение выхлопа. Если опаздывает привод, проверьте путь расхода и механику.
Используйте эту последовательность:
- Подтвердите напряжение на катушке во время реального цикла.
- Сравните давление на выходе клапана с давлением на порте привода.
- Снимайте или проверяйте глушители только как контролируемый тест.
- Проверьте настройки регуляторов расхода и игл демпфирования.
- Измерьте давление в точке потребления во время движения.
- Сравните Cv клапана и внутренний диаметр трубки с целевым временем хода.
- Меняйте клапан только после того, как граница времени укажет на клапан.
Самое быстрое улучшение может дать более короткая трубка, больший фитинг, чистый глушитель, другая цепь подавления или лучший драйвер. Новый клапан помогает, когда предел действительно в клапане. Он не исправляет обедненный контур привода.
RFQ-чеклист для электромагнитных клапанов с критичным временем срабатывания
RFQ по времени срабатывания должен формулировать приемочное событие одним предложением. Tameson указывает время срабатывания среди факторов выбора электромагнитного клапана, но покупатель все равно должен определить давление, порог и измеряемую точку (Tameson, 2024). Пример: "от команды включения до 90% давления на порте A должно быть меньше X ms при 6 bar."
Включите эти детали:
| Деталь RFQ | Почему это важно |
|---|---|
| Функция клапана | 3/2, 5/2, 5/3, пружинный возврат, два соленоида |
| Данные катушки | AC или DC, номинальное напряжение, рабочий цикл, разъем |
| Тип драйвера | прямой выход, реле, MOSFET, peak-and-hold, подавление |
| Диапазон давления | сила пилота и сила привода |
| Требуемый расход | Cv, целевое время хода, ID трубки, состояние выхлопа |
| Точка измерения | выход клапана, порт привода или датчик машины |
| Порог | 90% давления, 10% давления, приход выключателя или полный ход |
| Среда | температура, пыль, масляный туман, мойка, вибрация |

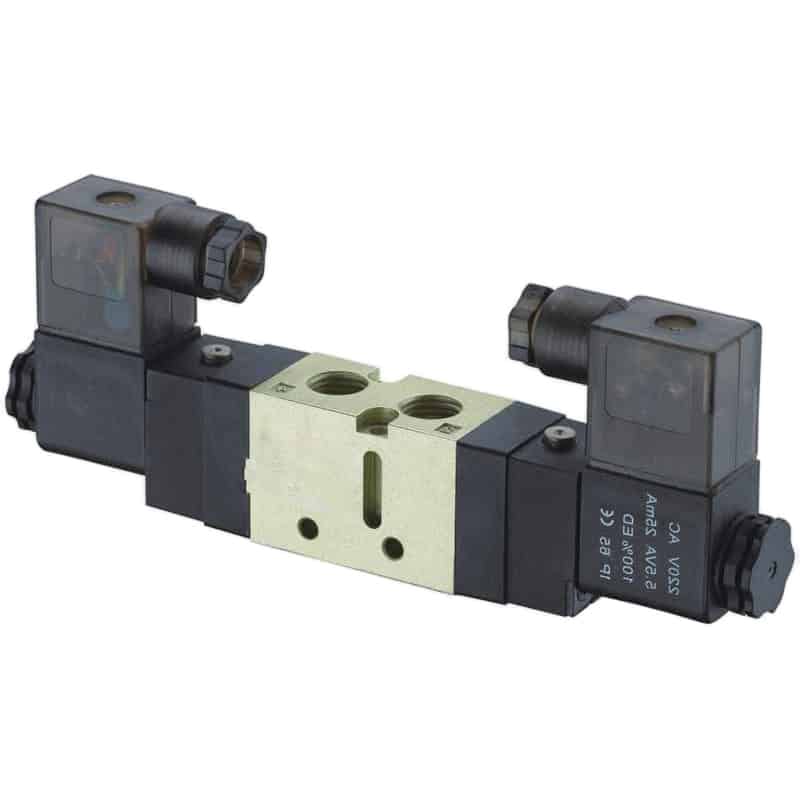

Для контекста замены просмотрите категорию пневматических электромагнитных клапанов и распределительные электромагнитные клапаны серий VF и VZ. При неопределенности пилотной ступени используйте руководство по пневматическим пилотным клапанам. Для информации о площадке или инженерного контакта используйте О Бепто Пневматик и контакты.
Заключение
Время срабатывания полезно только когда граница определена. ISO 12238:2001 — ссылка для времени переключения распределительного клапана. ISO 6358-1:2013 относится к расходным характеристикам, поэтому хороший отчет об испытании отделяет время клапана от подбора расхода и движения привода (ISO 12238, 2001; ISO 6358-1, 2013).
Если машина зависит от миллисекундной синхронизации, измеряйте электрическую команду и пневматический выход вместе. Затем перенесите измерение давления ниже по цепи и сравните разрывы. Этот метод показывает, где сидит задержка: в драйвере, катушке, переключении клапана, объеме трубки, выхлопе, пути расхода или нагрузке привода.
Лучшее полевое правило простое: никогда не указывайте время срабатывания электромагнитного клапана без порога, давления, нижестоящего объема и места измерения. Без этих деталей число не обязательно неверно. Оно просто неполное.
Частые вопросы о времени срабатывания пневматического электромагнитного клапана
Короткие ответы должны сохранять ту же границу измерения. ISO 12238 охватывает время переключения клапана. Связь скорости SMC `s = 28.8q / A` затем показывает, почему движение привода может быть медленнее выходного давления клапана, даже когда клапан переключается правильно (ISO 12238, 2001; SMC, 2026).
Что такое время срабатывания пневматического электромагнитного клапана?
Время срабатывания пневматического электромагнитного клапана — это время от электрической команды до заданного события клапана или давления. В хорошем отчете это событие названо прямо: команда включения до 90% давления на выходе, команда выключения до падения давления до 10% или команда до прихода датчика привода.
Время реакции катушки — это то же самое, что время реакции клапана?
Нет. Реакция катушки — это электрический ток и магнитная часть события. Реакция клапана включает механическое движение и переключение воздуха. Реакция машины добавляет объем трубки, выхлоп, регуляторы расхода, нагрузку, трение цилиндра, настройки демпфирования и положение датчика.
Почему один и тот же клапан на стенде может измеряться быстрее, чем на машине?
Стендовые испытания часто используют короткие трубки, чистый воздух, стабильное давление, фиксированный нижестоящий объем и прямой драйвер. Машина может добавить длинные трубные трассы, падение давления в коллекторе, глушители, регуляторы скорости, изменение нагрузки, загрязнение и другую схему драйвера.
Какую частоту выборки использовать для испытания времени срабатывания?
Используйте частоту выборки, которая намного быстрее предела pass-fail. Если клапан должен уложиться в 25 ms, обновления регистратора каждые 20 ms недостаточно. Используйте осциллограф или быстрый регистратор, который ясно показывает фронты команды и давления.
Как решить, нужно ли менять клапан?
Меняйте клапан, когда трасса доказывает, что задержка возникает между электрической командой и событием давления на выходе клапана при правильных давлении, напряжении, температуре и нижестоящем объеме. Если задержка появляется после выхода, сначала исправляйте путь расхода, объем трубки, выхлоп или механику привода.
