氣動電磁閥反應時間如何量測？完整指南
氣動電磁閥反應時間是從電氣命令到定義清楚的氣動結果，通常是閥切換、壓力上升、壓力衰減或下游致動器事件。真正有用的數字不只是線圈吸合時間；它包含電氣驅動器、電樞或先導機構移動、主閥切換、空氣路徑、管路容積、排氣路徑與感測器門檻。
實務答案是：在同一個時間基準上量測電氣輸入與氣動輸出。使用壓力傳感器、示波器或高速記錄器、可重複的供氣壓力、已知下游容積，以及書面門檻，例如開啟時從訊號到 90% 壓力，或排氣時從訊號到 10% 壓力。你引用的是哪一個門檻？
重點摘要
- ISO 12238 是方向控制閥切換時間的相關標準，而 ISO 6358 屬於流量特性表徵。
- 在歸咎於閥之前，先使用同步的電氣與壓力曲線。
- 把反應時間視為預算：命令、線圈、閥切換、管路填充、排氣與致動器運動。
以我們的經驗，多數「慢閥」抱怨其實是混合量測。維護團隊計時簧片開關，採購團隊讀型錄線圈反應，設備製造商關心零件到達下一站。那是三個不同數字。
編輯說明：本次重寫保留原始標題與 slug，並把文章收斂到量測方法。相鄰背景可參考更廣的氣動電磁閥如何控制壓縮空氣指南，以及線圈電感與電磁閥反應時間的電氣深入說明。
反應時間量測的是什麼？
反應時間量測的是明確事件邊界，而不是「快」或「慢」的模糊感覺。ISO 12238:2001 的標題明確指向方向控制閥切換時間量測；許多機台檢查則把 90% 壓力上升或 10% 壓力衰減作為實用輸出門檻（ISO 12238，2001）。
對氣動電磁閥，時間鏈至少有五個部分：
- 控制器輸出開啟或關閉。
- 電磁線圈電流上升或衰減。
- 柱塞、電樞、先導閥、提升閥芯或滑閥芯移動。
- 被量測端口的壓力改變。
- 致動器或機台感測器反應。
不要混淆這些邊界。線圈吸合數字可能只是電氣事件。切換時間數字屬於閥。氣缸到位時間包含閥流量、接頭、管路、緩衝設定、排氣與負載。這就是為什麼兩位技術員都可能誠實，卻對同一個工位回報不同時間。
當我們審查快速包裝或分度抱怨時，會先要求團隊標註量測點。「命令到閥出口壓力」有用。「命令到氣缸感測器」也有用。沒有門檻卻說「閥反應是 30 ms」，還不足以用來採購。
哪一種測試配置能得到可信讀值？

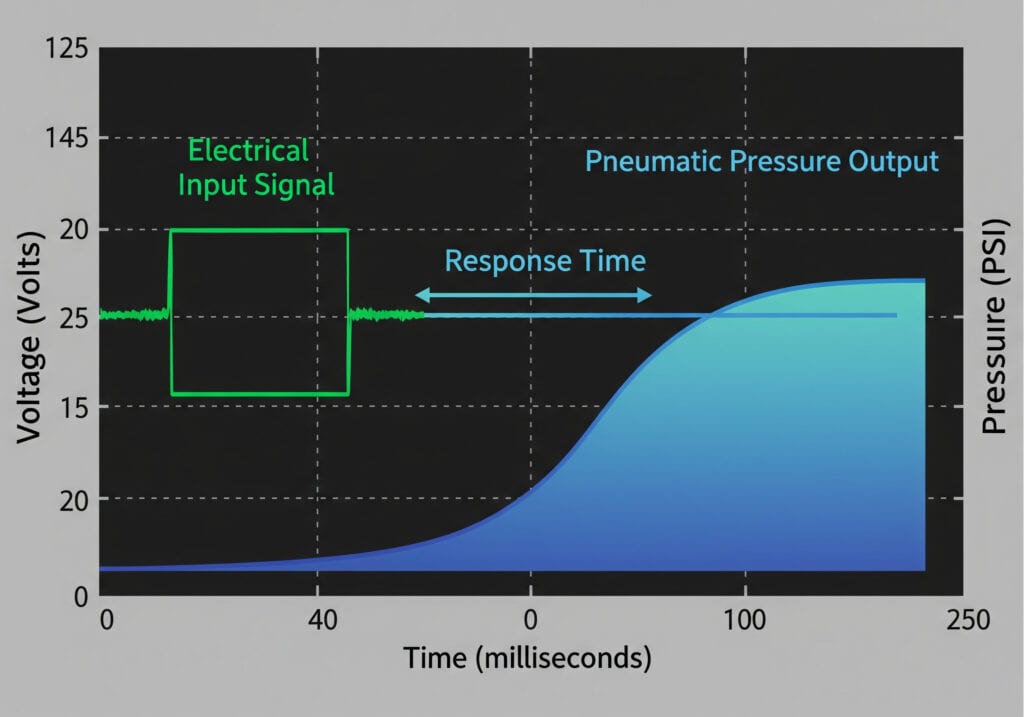

可信配置會在同一個時間基準上記錄命令與壓力反應。原文曾引用 ISO 6358。不過 ISO 6358-1:2013 是用於氣動元件流量特性，而不是切換時間量測；因此可把它用於流量背景，而不是主要反應時間方法（ISO 6358-1，2013）。
最低限度的測試台配置很簡單：
| 測試項目 | 實務要求 | 為什麼重要 |
|---|---|---|
| 電氣通道 | 線圈電壓或驅動器命令 | 證明閥何時被要求動作 |
| 壓力通道 | 靠近出口的高速壓力傳感器 | 證明空氣何時真正改變 |
| 供氣壓力 | 動作前與動作中都記錄 | 避免弱供氣看起來像慢閥 |
| 下游容積 | 固定管路、腔體或測試室 | 避免容積變化改變結果 |
| 溫度 | 在閥與線圈附近記錄 | 幫助解釋線圈電阻、摩擦與密封行為 |
雙通道示波器最理想，但若取樣率、傳感器反應與時間戳對齊足以支援目標，高速資料記錄器也可使用。如果驗收限制是 25 ms，每 20 ms 更新一次的記錄器太粗。量測工具必須比它支援的決策更快。
工具壓縮空氣管內容積計算器在把壓力曲線視為純閥反應前，先估算閥與量測點之間有多少空氣容積。管內容積 = 面積 x 長度管內徑管長工作壓力開啟計算工具
想量測閥反應時，請讓感測器靠近端口。只有當問題是機台反應時，才把感測器移到致動器。長管路可能增加足夠的填充與排氣延遲，讓好的閥看起來很慢。
開啟、關閉與行程時間有何不同？
開啟、關閉與行程時間，在真實機台中回答三個不同工程問題。ISO 12238 處理閥切換時間。另一方面，SMC 給出的氣缸速度關係式是 s = 28.8q / A，其中致動器速度取決於流量與活塞面積（SMC，2026）。
開啟反應通常表示從命令開啟到工作端口壓力建立。關閉反應通常表示從命令關閉到壓力衰減或回路端口壓力變化。行程時間則表示致動器移動已知距離。不要把閥開啟數字與整個氣缸運動數字相比，然後把差異稱為型錄錯誤。
如果目標是順序時間，請使用完整行程事件。如果目標是閥替換，請固定量測腔體，並在相同壓力、溫度、管路容積與負載條件下比較閥輸出壓力。快速的閥如果致動器缺流，仍可能錯過機台感測器。
哪些因素會改變量測結果？

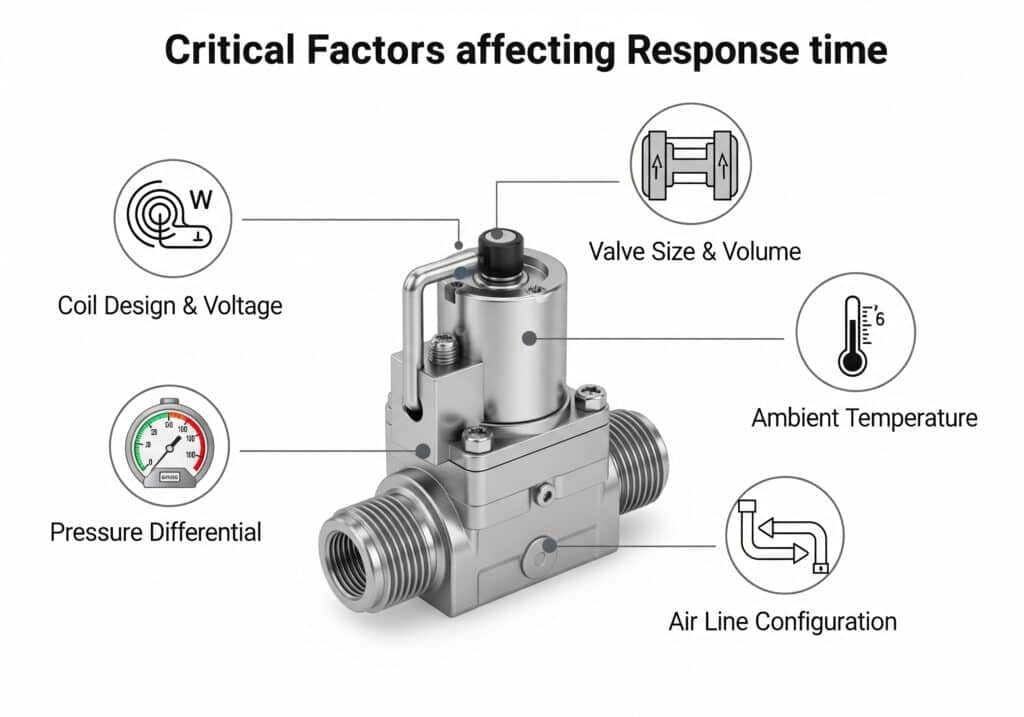

至少五個變數會改變反應時間曲線：供氣壓力、下游容積、線圈與驅動器設計、閥尺寸，以及排氣限制。SMC 表示，致動器速度不只受空氣流量控制，也取決於端口與管路尺寸（SMC，2026）。
更換閥之前，先使用這份因素表：
| 因素 | 改變什麼 | 如何測試 |
|---|---|---|
| 線圈電壓 | 磁力與吸合電流 | 在命令期間量測線圈端電壓 |
| 驅動電路 | 吸合電流、保持電流、釋放箝位 | 比較線圈電流曲線或驅動器資料表 |
| 閥型 | 直動式、先導式、滑閥、提升閥 | 確認最低壓力與功能 |
| 下游容積 | 壓力上升與衰減斜率 | 固定測試腔或管長 |
| 排氣路徑 | 關閉與回程時間 | 在文件中記錄消音器狀態後測試 |
| 供氣壓力 | 先導力與致動器力 | 在事件中記錄壓力，不只量待機 |
| 溫度 | 線圈電阻、密封摩擦、潤滑行為 | 若製程有冷熱狀態，分別重複測試 |
Texas Instruments 將 DRV110 描述為用於電磁鐵、繼電器與閥的電流控制器，具備啟動峰值與較低保持電流行為（Texas Instruments DRV110，2025）。這很重要，因為接到峰值保持驅動器的閥，可能與同一標稱線圈接在簡單電源上有不同反應。
最簡單的現場檢查並不神秘：在機器循環時量測線圈端電壓。24 VDC 線圈若在負載下看到較低電壓，可能在測試台上會吸合，卻在機台上切換太晚。我們不只一次看過這種情況。
如何把閥延遲與管路、致動器延遲分開？
要分開閥延遲，先在靠近閥的位置量測壓力，再把相同量測移到下游。SMC 的公式 s = 28.8q / A 把氣缸速度連到空氣流量與活塞面積。接著，管路與致動器容積決定閥切換後氣動側需要多久（SMC，2026）。
工具氣壓缸選型氣壓缸流量需求計算器在把慢機台循環歸咎於電磁閥前，先估算目標氣缸行程時間所需流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具
分三輪測試：
- 量測命令到閥出口壓力變化。
- 量測命令到致動器端口壓力變化。
- 量測命令到機台感測器或終點開關。
這些差距會顯示延遲在哪裡。如果閥出口反應很快，但致動器端口很晚，請檢查管長、管內徑、接頭、流量控制器、歧管與消音器。如果致動器端口反應快但感測器晚，請檢查負載、密封件、導向摩擦、緩衝設定與機械止擋。
對流量相關故障排查，請把本文與氣動閥 Cv 尺寸和壓降故障排查搭配使用。接著把結果連到meter-in 與 meter-out 速度控制指南。
反應時間測試報告應包含什麼？
有用的測試報告至少包含 10 個欄位：閥型號、功能、線圈電壓、驅動器類型、壓力、溫度、容積、感測器位置、門檻與重複量測。Tameson 將反應時間列為電磁閥選型因素之一，但測試邊界仍必須寫清楚（Tameson，2024）。
工具閥件與流量Cv 流量計算器當量測到的反應問題更像流量不足而非線圈延遲時，可比較閥 Cv、流量與壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
請把門檻直接寫進報告。好的範例包括：
| 報告欄位 | 更好的寫法 |
|---|---|
| 開啟反應 | 命令啟動到出口壓力 90% |
| 關閉反應 | 命令關閉到出口壓力 10% |
| 行程事件 | 命令啟動到伸出簧片開關 |
| 測試壓力 | 動作期間量測 6 bar 供氣 |
| 下游容積 | 1 m、6 mm ID 管加固定測試腔 |
| 取樣率 | 記錄器或示波器設定 |
| 重複次數 | 最小、平均、最大與循環數 |
也要記錄閥是直動式、先導式還是半直動式。Tameson 說明電磁閥選型取決於介質、流量需求、材料、孔口尺寸、溫度、壓力、電壓、反應時間與認證（Tameson，2024）。反應時間只是這組規格中的一行。
如果測試是為了採購，請附上一段設定的手機短片。它不能取代曲線，但能抓出明顯錯誤：量錯端口、排氣消音器堵塞、手動覆寫半卡住，或管路路徑完全不像真機。
如何不靠猜測改善慢反應？
改善慢反應時，請改變量測到的瓶頸，而不是隨機換零件。CAGI 的壓降技術簡報指出，設計良好的壓縮空氣系統通常把從壓縮機排氣到使用點的壓降目標控制在不超過 10%。它也提醒，提高壓縮機壓力不應是第一個修正（CAGI，2022）。
從曲線開始。如果線圈電壓上升太晚，檢查 PLC 輸出、繼電器、配線、共用端與驅動器。如果線圈電流上升慢，檢查電壓、線圈資料、抑制電路與驅動器類型。如果出口壓力上升慢，檢查閥功能、Cv、先導壓力、污染與排氣限制。如果致動器晚到，檢查流路與機械。
使用這個順序：
- 在真實循環中確認線圈端電壓。
- 比較閥出口壓力與致動器端口壓力。
- 只把拆除或檢查消音器當成受控測試。
- 檢查流量控制設定與緩衝針閥。
- 在運動中量測使用點壓力。
- 用目標行程時間比較閥 Cv 與管內徑。
- 只有在時間邊界指向閥時才更換閥。
最快改善可能是縮短管路、換大接頭、清潔消音器、改用不同抑制電路或更好的驅動器。新閥只有在閥本身真的是限制時才有幫助。它不會修好缺流的致動器迴路。
對反應時間敏感的電磁閥 RFQ 檢查表
反應時間 RFQ 應用一句話說清楚驗收事件。Tameson 把反應時間列入電磁閥選型因素，但買方仍必須定義壓力、門檻與量測點（Tameson，2024）。範例：「在 6 bar 時，命令啟動到 A 口 90% 壓力必須低於 X ms。」
請包含這些細節：
| RFQ 細節 | 為什麼重要 |
|---|---|
| 閥功能 | 3/2、5/2、5/3、彈簧復歸、雙電磁 |
| 線圈資料 | AC 或 DC、額定電壓、工作週期、接頭 |
| 驅動器類型 | 直接輸出、繼電器、MOSFET、峰值保持、抑制 |
| 壓力範圍 | 先導力與致動器力 |
| 流量需求 | Cv、目標行程時間、管內徑、排氣狀態 |
| 量測點 | 閥出口、致動器端口或機台感測器 |
| 門檻 | 90% 壓力、10% 壓力、開關到位或完整行程 |
| 環境 | 溫度、粉塵、油霧、沖洗、振動 |

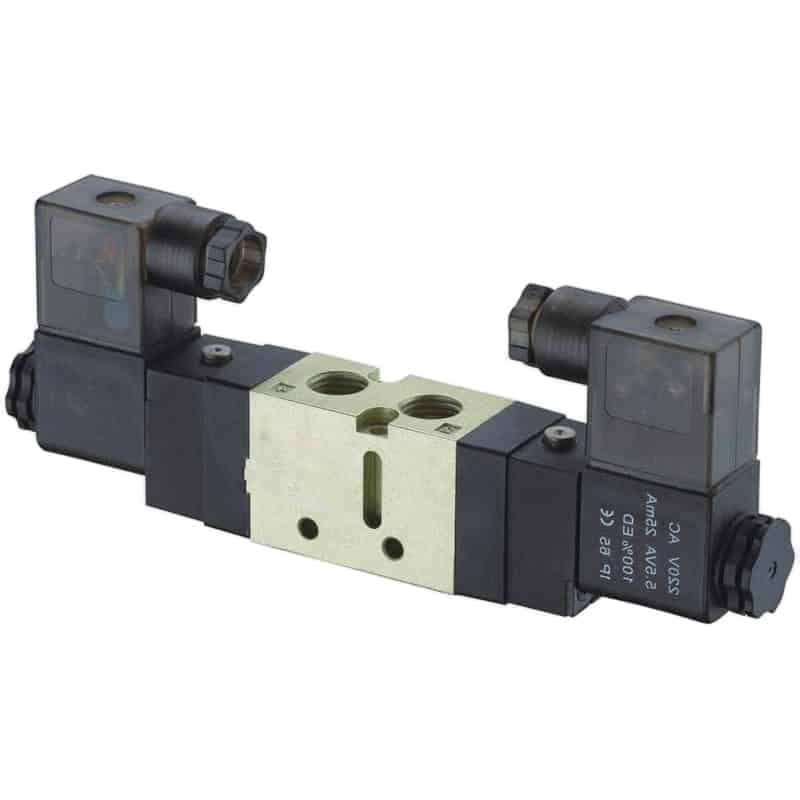

替換背景可審查氣動電磁閥產品分類與VF 與 VZ 系列方向控制電磁閥。若不確定先導級，請使用氣動先導閥指南。網站背景或工程聯絡請使用關於倍拓氣動與聯絡我們。
結論
只有在邊界被定義時，反應時間才有用。ISO 12238:2001 是方向控制閥切換時間參考。ISO 6358-1:2013 屬於流量特性，因此好的測試報告會把閥時間、流量尺寸與致動器運動分開（ISO 12238，2001；ISO 6358-1，2013）。
如果機台依賴毫秒級時間，請一起量測電氣命令與氣動輸出。接著把壓力量測點移到下游並比較差距。這種方法會顯示延遲是在驅動器、線圈、閥切換、管路容積、排氣、流路還是致動器負載中。
最佳現場規則很簡單：沒有門檻、壓力、下游容積與量測位置，就不要引用電磁閥反應時間。缺少這些細節，數字不一定錯，只是不完整。
氣動電磁閥反應時間 FAQ
簡短答案應保留相同量測邊界。ISO 12238 涵蓋閥切換時間。SMC 的 s = 28.8q / A 速度關係式則顯示，即使閥正確切換，致動器運動也可能比閥輸出壓力更慢（ISO 12238，2001；SMC，2026）。
什麼是氣動電磁閥反應時間？
氣動電磁閥反應時間，是從電氣命令到明確閥或壓力事件的時間。好的報告會直接命名該事件：命令啟動到出口壓力 90%、命令關閉到壓力衰減 10%，或命令到致動器感測器到位。
線圈反應時間和閥反應時間一樣嗎？
不一樣。線圈反應是事件中的電流與磁力部分。閥反應包含機械運動與空氣切換。機台反應還會加入管路容積、排氣、流量控制、負載、氣缸摩擦、緩衝設定與感測器位置。
為什麼同一個閥在測試台上比在機台上更快？
測試台常使用短管路、潔淨空氣、穩定壓力、固定下游容積與直接驅動器。機台可能增加長管路、歧管壓降、消音器、速度控制器、負載變化、污染，以及不同的驅動電路。
反應時間測試應使用多高取樣率？
取樣率要遠快於合格與否的限制。如果閥必須滿足 25 ms 限制，每 20 ms 更新一次的記錄器並不足夠。請使用能清楚顯示命令與壓力邊緣的示波器或高速記錄器。
如何判斷是否應更換閥？
當曲線證明延遲發生在電氣命令與閥出口壓力事件之間，且壓力、電壓、溫度與下游容積都正確時，才更換閥。如果延遲出現在出口之後，請先修正流路、管路容積、排氣或致動器機械問題。
