先導式閥如何工作？為什麼它對工業自動化不可或缺？
先導式閥透過小型先導級控制較大的主閥元件。先導級改變控制腔或閥芯端部的壓力，該壓差再推動主隔膜、活塞、提升閥或閥芯。這讓緊湊的電磁線圈或氣動訊號，可以控制更高流量的製程或氣動迴路。
但這不代表每一種先導閥都相同。用於水、空氣或中性流體的 2/2 隔膜電磁閥，和驅動氣缸的 5/2 氣動方向閥不是同一種產品。共同概念是兩段式控制；選型檢查卻不同。
重點摘要
- Tameson 指出，間接式先導電磁閥通常需要約 0.5 bar 壓差，因此零壓服務需要直動式或輔助提升設計。
- CAGI 建議從空壓機排出到使用點的壓降不超過 10%。
- 主閥流路、先導供氣、氣管與排氣必須一起選型。
以我們經驗，許多先導閥故障並不是線圈故障。線圈得電、LED 亮起，機台仍然動得很慢。原因可能是先導通道髒污、先導供氣在動作時下陷，或排氣消音器正在勒住主閥。
編輯說明：本次重寫保留原標題與 slug，但內容從既有的純氣動方向閥文章中拉開。若要看更窄的主題，請參考 pneumatic pilot operated valves 指南。
工具閥件與流量Cv 流量計算器選擇先導式閥前，先從 Cv、入口壓力、出口壓力與流體流量估算閥流量容量。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
什麼是先導式閥？
先導式閥是兩段式閥：小型先導裝置控制較大的主流路。Tameson 將電磁閥分為直動式、間接式與半直動式，並說明間接作用閥約需要 0.5 bar 壓差才能運作（Tameson，2024）。
先導級可以是電磁線圈、氣動先導、液壓先導或小型手動操作件。它的工作不是承擔完整製程流量，而是改變主閥控制側壓力。
主級才承擔真正流量。在製程閥中，它可能是隔膜、活塞或提升閥。在氣動方向閥中，它通常是連接供氣、致動器與排氣口的閥芯。
這個區分能避免文章過於寬泛。先導式閥可控制壓縮空氣、水、中性氣體、冷卻液、蒸汽額定介質或氣動氣缸迴路，但資料表必須匹配介質與功能。
| 先導式閥家族 | 主元件 | 常見自動化角色 | 主要選型風險 |
|---|---|---|---|

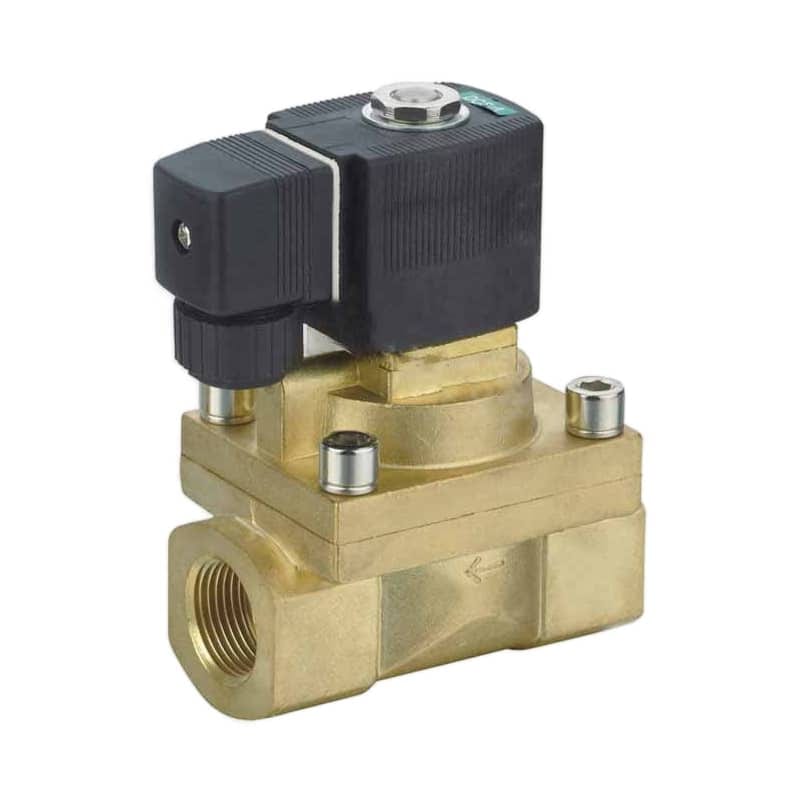

| 間接隔膜電磁閥 | 隔膜 | 2/2 製程介質開關控制 | 最低壓差 |
| 半直動電磁閥 | 輔助隔膜 | 低壓或零壓開關控制 | 較大線圈與發熱 |
| 氣動方向閥 | 閥芯 | 氣缸伸出、縮回、保持、排氣 | Cv、排氣、先導供氣 |
| 氣動角座閥 | 活塞致動閥座 | 高循環製程流量 | 致動空氣壓力與密封材質 |
RFQ 中要謹慎使用「先導」一詞。它描述致動原理，不描述閥口數、介質、密封材質、電壓或流量額定。
先導式閥最好理解成控制放大器：先導級處理小命令，主級處理有用流量。對間接隔膜閥而言，這個放大器依賴壓差；Tameson 對間接作用電磁閥給出約 0.5 bar 的所需壓差（Tameson，2024）。對氣動方向閥而言，同樣概念變成閥芯本體，將壓力與排氣導向致動器口。這種共同的兩段式邏輯，解釋了為什麼先導動作會出現在製程閥、氣缸閥、歧管與遠端控制迴路中。共同選型風險也相同：若不檢查先導壓力、洩放通道或主流路，閥可能收到命令卻仍無法正確移動負載。

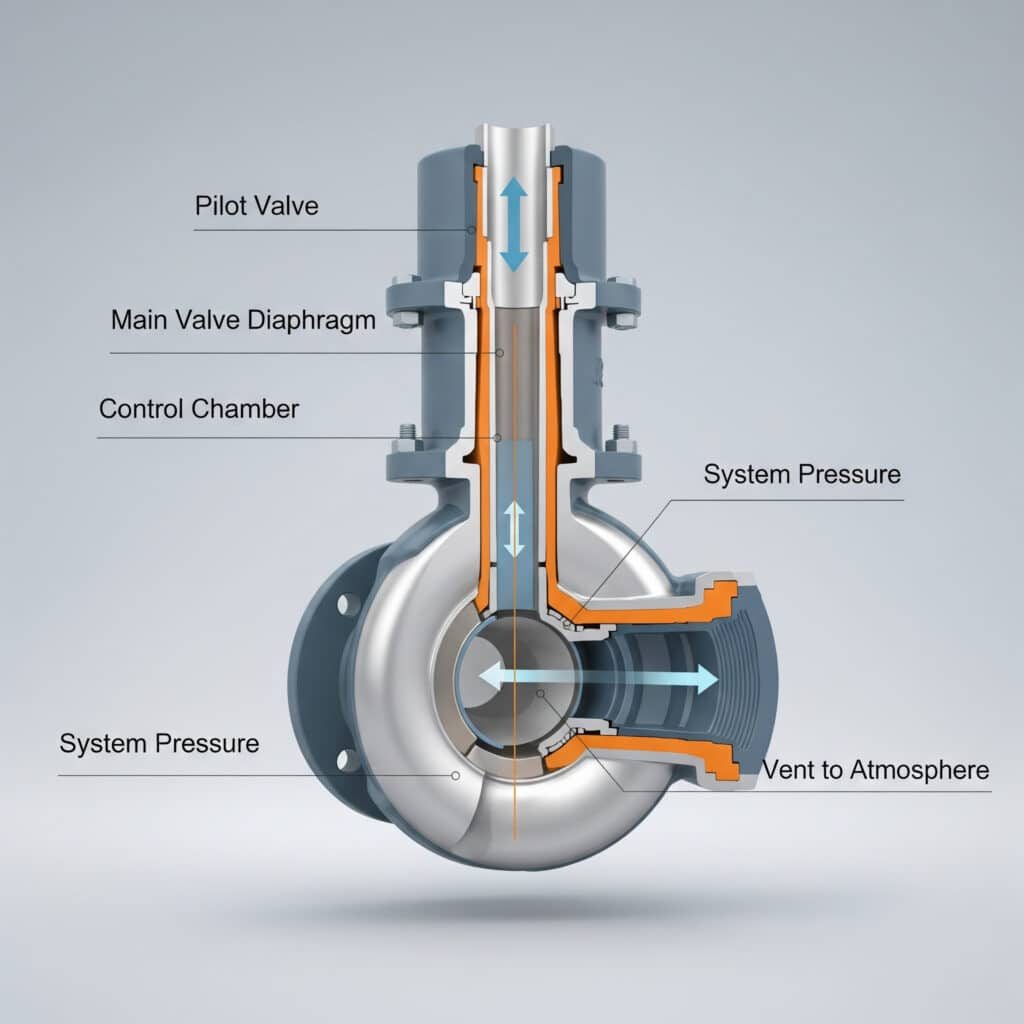

兩段式動作實際如何運作？
兩段式循環從先導路徑改變主元件一側壓力開始。Tameson 將電磁閥描述為閥體加電磁線圈，並將間接閥描述為利用壓差，把小型電磁動作放大成較高流量的設計（Tameson，2024）。
在常閉隔膜式閥中，關閉狀態通常會讓隔膜上方保持壓力。入口壓力與彈簧幫助主閥座保持關閉，小型洩放路徑則讓控制腔壓力平衡。
線圈得電時，先導孔打開。隔膜上方壓力下降，入口壓力從隔膜下方把隔膜抬起，主流路開啟。電磁線圈只移動一個小先導孔，而不是完整主閥座。
對閥芯式氣動閥而言，原理形狀不同，邏輯相同。先導訊號使閥芯一端加壓、另一端排氣。閥芯移動後，供氣接到一個致動器口，另一個致動器口排氣。
因此先導式閥應分成兩個迴路檢查：
- 先導迴路：命令、線圈電壓、先導壓力、先導排氣、洩放通道。
- 主迴路：閥 Cv、壓降、氣管內徑、消音器限制、致動器容積。
任一迴路失效，機台就失效。乾淨的 PLC 輸出無法克服堵塞的先導排氣；強先導訊號也無法讓過小的主閥通過足夠流量。
先導式與直動式控制有何不同？
直動式閥直接移動密封元件；先導式閥利用壓差移動較大元件。Tameson 表示直動式電磁閥不需要壓差即可工作，而間接作用閥約需要 0.5 bar，適用於有足夠壓差與較高流量的場合（Tameson，2024）。
這個取捨就是選型核心。當迴路可能從零壓啟動、孔口小，或反應必須非常直接時，直動式較好。它機械上簡單；但孔口變大時，致動力需求也會快速增加。
先導式適合較大流路。先導裝置可以保持緊湊，因為系統壓力或先導壓力負責主要推力。但設計需要足夠壓差、潔淨先導通道，以及正確流向，除非該閥本身設計為雙向服務。
| 選型因素 | 直動式閥 | 先導式閥 |
|---|---|---|
| 低壓或零壓 | 通常更合適 | 依設計而定 |
| 大流路 | 線圈或操作件快速變大 | 主級承擔流量 |
| 髒污敏感度 | 路徑較簡單 | 先導孔可能堵塞 |
| 反應感 | 快速直接 | 受先導容積影響略有延遲 |
| 常見用途 | 小空氣訊號、低流量介質、安全排放 | 製程開關流量、較大氣缸、閥歧管 |
那麼應該選哪一種？先從失效模式開始。如果機台必須在零壓時打開，不要選標準間接先導閥。如果機台需要由緊湊控制訊號切換高流量，先導式通常值得第一輪審查。
先導式閥在工業自動化中適合放在哪裡？
當小命令必須切換較大的流路時，先導式閥就有用。CAGI 將控制應用描述為用空氣或氣體觸發、啟動、停止、調節或導向機器與製程，包含氣動機械與防爆需求（CAGI，2026）。
在製程自動化中，先導式電磁閥可控制水、壓縮空氣、中性氣體、冷卻液或蒸汽額定服務。在氣動自動化中，電磁先導方向閥可控制夾具、壓機、分流器、取放軸或無桿氣缸。
核心好處是角色分離。PLC、按鈕或氣動邏輯迴路處理命令；主閥體處理流量。當主閥太大、太遠、太熱，或直接電氣致動要求過高時，這種分離特別有價值。
常見工業自動化用途包含：
- 空氣、水、冷卻液與中性介質的製程流體開關控制。
- 治具、包裝機與移載設備中的氣缸方向控制。
- 空壓機卸載與洩放迴路。
- 集塵器脈衝閥與清潔迴路。
- 環境限制電氣裝置時的遠端氣動控制。
- 多個高流量站由緊湊電氣輸出控制的閥歧管。
不要把這個詞延伸過度。閥可以是先導式，仍然可能不適合某個介質、壓力範圍、密封相容性、佔空比或失效安全狀態。
什麼時候選內部先導、外部先導或直動式？
只有當主供氣可靠維持在閥的先導壓力範圍內時，才選內部先導。CAGI 指出，每高出 2 psig 的過高工作壓力，空壓機功耗可能增加約 1%，因此用提高廠內壓力解決先導切換無力，通常不是第一步（CAGI，2026）。
內部先導從主供氣口取得先導空氣。它節省配管並保持閥體緊湊。當供氣壓力穩定，且主壓力在運動中不低於閥所需先導範圍時，它很好用。
外部先導使用獨立先導供氣。當主迴路低壓運行、壓降快速，或必須使用真空、壓力中位或特殊中位狀態時，它很有幫助。它也能讓先導迴路取得比主流路更潔淨或更穩定的調壓空氣。
直動式在沒有可用壓差或不應依賴壓差時仍是正確答案。例如排水、放空、吹掃或低壓填充迴路，可能需要直動或半直動閥。
| 條件 | 第一選擇 | 原因 |
|---|---|---|
| 主線始終高於先導最低值 | 內部先導 | 緊湊且簡單 |
| 快速氣缸動作中主線壓力下跌 | 外部先導 | 穩定控制供氣 |
| 從零壓啟動 | 直動或半直動 | 不需先導壓差 |
| 介質髒污或含粒子 | 直動、隔離先導或過濾先導 | 保護小先導通道 |
| 大型氣缸配 PLC 輸出 | 電磁先導方向閥 | 小訊號控制較大主閥芯 |
選擇前請量測動態壓力。靜止壓力可能看起來良好，最快行程時卻下陷。閥入口與先導口上的壓力錶，會說出更誠實的情況。
流量、Cv 與壓降應如何選型？
先導式閥應從所需流量選型，而不是從螺紋尺寸選。SMC 給出的氣動氣缸速度關係式為 s = 28.8q / A，其中速度取決於 SCFM 空氣流量與平方英寸活塞面積，且入口壓力保持不變（SMC，2026）。
這個公式說明常見陷阱：新閥可以和舊件有相同螺紋，卻仍可能對氣缸容積或製程流量而言太受限。Cv、氣管內徑、接頭、消音器與歧管通道都會影響實際流量。
對製程閥，請把 Cv 或 Kv 與製程允許的實際壓降比較。對氣動方向閥，請比較額定流量與致動器最差方向的需求，並把排氣側算進去。雙作用氣缸的伸出與縮回空氣需求不同，因為活塞桿會減少一側有效面積。
工具閥件與流量壓降計算器檢查氣管、主管、過濾器與接頭是否能在動作中維持先導與主供氣壓力穩定。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
請使用此選型順序：
- 定義製程流量或致動器行程時間需求。
- 比較型錄前先轉換單位。
- 在預期壓降下檢查閥 Cv、Kv 或額定流量。
- 檢查氣管內徑、氣管長度、接頭、歧管通道與消音器。
- 在動作中驗證先導壓力，而不只在靜止時驗證。
- 在預期最低供氣壓力下測試。
更深入的純氣動選型流程，可看 what is flow coefficient Cv 與 what causes pressure drop in pneumatic systems。
哪些空氣品質與安裝細節能保護先導閥？
先導式閥需要潔淨先導通道與穩定壓力。ISO 8573-1:2010 規定粒子、水與油的壓縮空氣純度等級，也指出壓縮空氣系統中的氣態與微生物污染物（ISO，2010）。
小先導孔不太容錯。粒子會堵住洩放路徑，水會造成卡滯或腐蝕，帶油會在狹小通道形成漆膜。這就是為什麼先導閥可能比同一廠內較大的直動閥更早失效。
CAGI 的壓降技術簡報也提醒，髒濾芯會造成限制，並建議濾芯在差壓超過 5-7 psig 或至少每 6 個月更換一次（CAGI，2022）。
安裝檢查應包含：
- 確認閥流向，尤其是隔膜電磁閥。
- 讓密封材質匹配介質、溫度、油暴露與清洗化學品。
- 保持先導排氣暢通，並避免堵塞。
- 把消音器安裝在維護可觸及的位置。
- 讓外部先導管保持短且避免受熱或被移動機構碰到。
- 機台放行前確認手動覆寫行為。
- 不要用提高廠內壓力掩蓋不良分配或濾芯問題。
需要空氣處理背景時，請讀 ISO compressed-air quality standards 與 FRL air source treatment units。
先導式閥不切換時應如何故障排查？
故障排查應依命令、先導、主供氣、排氣與負載順序進行。CAGI 指出，壓降來自管路、接頭、過濾器、乾燥機與其他元件中的摩擦與阻力，因此低使用點壓力不應第一時間用提高空壓機排出壓力解決（CAGI，2022）。
先從命令開始。線圈是否得電？接頭配線是否正確？手動覆寫能否切換閥？如果手動覆寫能動、電氣命令不能動，問題多半在線壓、配線、PLC 輸出、接頭或線圈。
接著在事件發生時量測先導壓力。不要相信靜態壓力。先導管靜止時可能顯示足夠壓力，當大型致動器動作時卻下陷。如果可用外部先導，請從潔淨穩定的調壓管路供氣，再測一次。
然後檢查主空氣與排氣路徑。堵塞的消音器會讓好閥看起來無力。排氣節流可能太小。歧管可能限制所有站。氣缸密封拖滯也可能被誤認為閥問題。
| 症狀 | 可能區域 | 第一個實用檢查 |
|---|---|---|
| 線圈亮，主閥不動 | 先導或手動覆寫 | 先導壓力與先導排氣 |
| 只有覆寫能切換 | 電氣命令 | 接頭、電壓、PLC 輸出 |
| 抖動或切換一半 | 先導壓力低於額定 | 先導口動態壓力 |
| 氣缸兩方向都慢 | 供氣或主閥流量 | Cv、歧管、氣管內徑、濾芯壓降 |
| 單方向慢 | 排氣或致動器側 | 消音器、排氣節流閥、彎折氣管 |
| 隨機卡滯 | 污染或密封 | 空氣品質、油、碎屑、閥芯磨耗 |
最快的現場檢查通常很簡單：給命令、看先導壓力、聽排氣聲。如果先導壓力穩定，但排氣安靜或很弱，故障已經離開線圈，移向主流路。
閥正確切換後的速度控制調整，可參考 meter-in vs meter-out flow control 指南。
先導式閥 RFQ 應包含哪些資料？
有用的 RFQ 應定義需求、壓力、空氣品質與失效安全狀態。CAGI 將需求、壓力與空氣品質列為壓縮空氣選擇核心要求；DOE 則列出改善性能與節能的壓縮空氣工具、提示表與出版品（CAGI，2026；DOE，2026）。
請提供應用，而不是只有零件照片。供應商可以匹配螺紋尺寸與電壓，卻仍錯過所需壓差、密封材質、流量係數或先導供氣。這就是「直接替換」變成調試問題的方式。
請包含這些細節：
- 閥功能：2/2、3/2、4/2、5/2、5/3、常閉、常開或中位狀態。
- 介質：壓縮空氣、中性氣體、水、冷卻液、蒸汽、油或其他流體。
- 壓力範圍：最低、正常、最高，以及閥兩端壓差。
- 致動方式：電磁先導、氣動先導、外部先導、內部先導、手動覆寫。
- 電氣資料：電壓、AC/DC、接頭、佔空比、防護需求。
- 流量需求：Cv、Kv、額定流量或致動器行程時間目標。
- 空氣品質：過濾、乾燥機型式、油政策，若有指定則提供 ISO 8573-1 等級。
- 環境：溫度、沖洗、粉塵、振動、面板位置、危險區域限制。
- 失效安全狀態：失去電源或先導壓力時，閥必須做什麼。
跨國型錄比較時，報價前請先換算單位。psi、bar、MPa、Cv、Kv、SCFM 與 L/min 混用，可能隱藏選型不匹配。
工業自動化選型摘要
當小控制能量必須管理較大的流量能量時，先導式閥不可或缺，但它不是通用替代品。Tameson 列出直動、間接與半直動電磁閥型式；CAGI 的 10% 壓降規則則讓壓縮空氣側回到可量測的系統性能（Tameson，2024；CAGI，2026）。
當機台具有足夠壓差或穩定外部先導供氣，且主流路大到直動式不合理時，選擇先導式。當迴路從零壓啟動或閥必須不依賴系統壓力就打開時，選擇直動或半直動。
對氣動氣缸，請把 Cv、氣管內徑、消音器、先導壓力與致動器容積當成一條鏈檢查。對製程流體閥，請檢查壓差、流向、密封材質、溫度與介質相容性。同一個「先導」詞，涵蓋兩個世界；資料表決定安全答案。
對氣動自動化，選型決策應把氣缸流量需求與系統壓力行為連在一起。SMC 的氣缸速度關係式 s = 28.8q / A，在入口壓力保持不變時，把致動器速度連到空氣流量與活塞面積（SMC，2026）。CAGI 的壓降指南再加上工廠層級限制：多數設計良好的壓縮空氣系統，從空壓機排出到任何使用點的壓降應在 10% 以內（CAGI，2026）。這兩個參考合在一起說明，單看閥 Cv 不夠。如果支線、歧管、消音器、濾芯或先導供氣在動作中壓力下跌，好先導閥也可能表現不佳。請在行程中量測，不要只在靜止時量。
先導式閥常見問題
這些答案涵蓋最容易造成麻煩的選型點：間接式設計的 0.5 bar 壓差、CAGI 的 10% 壓縮空氣壓降目標，以及 ISO 8573-1 的三大壓縮空氣污染物類別（Tameson，2024；CAGI，2026；ISO，2010）。
維護規則很簡單：保持先導路徑潔淨、保持供氣穩定，並在怪罪線圈前確認閥所需壓差。ISO 8573-1:2010 依粒子、水與油分類壓縮空氣純度，也列出氣態與微生物污染物（ISO，2010）。CAGI 進一步提出實用維護觸發點：濾芯差壓超過 5-7 psig 或至少每 6 個月更換（CAGI，2022）。這兩項檢查重要，因為先導通道很小。髒污、冷凝水、油漆膜或堵塞的先導排氣，都會讓看似電氣健康的閥停止工作。現場診斷中，動態壓力與排氣狀態通常比線圈指示燈更有用。
直動式閥和先導式閥的主要差異是什麼？
直動式閥由線圈、手動操作件或機械致動件直接移動主密封元件。先導式閥則用較小的先導級，在較大的主隔膜、活塞、提升閥或閥芯兩側建立壓差。零壓應用通常較適合直動式；當有可用壓差且需要較大流量時，先導式更常被採用。
先導式閥一定需要最低壓力嗎？
不一定，但許多間接先導式閥確實需要。Tameson 表示間接作用電磁閥約需要 0.5 bar 壓差。半直動式設計可以從零 bar 工作，但它使用不同的輔助提升結構。務必查看資料表中的最低壓力與先導壓力範圍。
先導式閥可以控制氣動氣缸嗎？
可以。氣動方向閥可由電磁先導或氣動先導推動主閥芯，將壓縮空氣導向氣缸閥口。雙作用氣缸常見佈局包含 5/2 與 5/3 閥。請在運動中檢查閥 Cv、氣管內徑、排氣限制與先導壓力。
為什麼先導式閥會嗡鳴、抖動或只切換一半？
常見原因包含先導壓力不足、供氣壓力不穩、先導排氣堵塞、先導孔污染、線圈電壓錯誤，或壓差低於閥的額定要求。請在閥被命令動作時量測動態壓力；靜止壓力可能掩蓋真正故障。
先導式閥比直動式閥更節能嗎？
在較大流量路徑中，先導級較小、主元件由系統壓力推動，因此可降低電氣控制能量；但這不代表整個工廠能源一定下降。CAGI 指出每多 2 psig 的過高工作壓力，空壓機功率約增加 1%，所以系統壓力策略仍然重要。
應該使用內部先導還是外部先導供氣？
當主供氣壓力穩定且落在閥的先導範圍內，可用內部先導。當主壓力在運動中下跌、主迴路使用低壓，或先導迴路需要更潔淨的調壓空氣時，應使用外部先導。請在最快行程時於閥端量測壓力。
