流量係數 Cv 是什麼？它如何決定氣動系統的閥件選型？
流量係數 Cv是用來比較閥件在特定壓降下可通過多少流量的容量額定。在氣動系統中，Cv 很有用，因為一個閥即使連接口螺紋正確，仍可能對氣缸行程時間、排氣路徑或歧管需求而言太受限。
對壓縮空氣而言，請把 Cv 視為實用的型錄比較值，而不是唯一的選型標準。ISO 6358-1 定義使用可壓縮流體測試氣動元件流量特性的方法（ISO 6358-1，2013，2022 年確認）。這一點重要，因為空氣會壓縮、阻塞、膨脹、升溫與降溫，行為和水不同。
重點摘要
- Cv 可協助比較閥件容量，但只看接口尺寸無法證明氣動閥能達到所需致動器速度。
- Parker 的閥選型範例顯示，3-1/4 inch 缸徑、12 inch 行程、1 秒行程時間、80 psi 供氣，需要 Cv 1.06。
- CAGI 建議從空壓機出口到使用點的壓降不超過 10%，因此閥 Cv 必須和管路、接頭、過濾器與排氣限制一起檢查。
依我們的經驗，Cv 錯誤通常在機台已經做完後才出現。圖面寫 1/4 inch 閥，採購註記寫同樣接口尺寸，但致動器仍達不到週期時間，因為內部流路、歧管供氣、消音器或速度控制器比接口標籤暗示的通道更小。
工具閥件與流量Cv 流量計算器只用接口尺寸選氣動閥前，先比較閥件 Cv、流量與壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
Cv 流量係數代表什麼？
流量係數 Cv 是閥內流路的標準化容量數值。Parker 說明，閥內每一條流路都有自己的 Cv，其型錄會提供每個閥的流量額定，讓工程師把工況需求換算成所需 Cv（Parker，2026）。

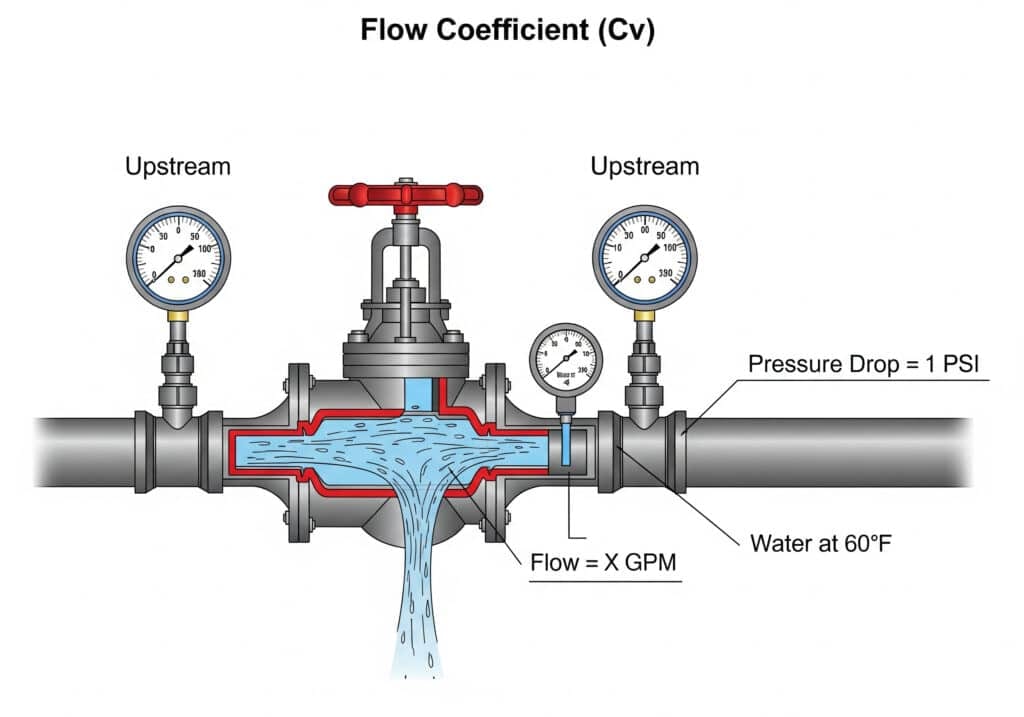

常見液體定義很簡單：Cv 是 60 F 的水，在全開閥且壓降 1 psi 時，每分鐘通過的美制加侖數。這個定義給工程師一個共同比較值，即使兩個閥有相同接口螺紋，內部幾何仍可能不同。
對液體而言，基本關係式是：
Cv = Q x sqrt(SG / DeltaP)
其中：
| 項目 | 意義 | 常見單位 |
|---|---|---|
| Cv | 閥件流量係數 | 無量綱型錄額定 |
| Q | 液體流量 | US gpm |
| SG | 比重 | 水 = 1.0 |
| DeltaP | 閥前後壓降 | psi |
對空氣而言，閥件移動的不是不可壓縮的水。同一個 Cv 數值仍能幫助比較閥件，但壓縮空氣選型必須同時考慮絕對壓力、上游與下游壓力、溫度、壓力比、接頭、管路，以及可能的阻塞流。
為什麼 Cv 對氣動閥選型重要？
Cv 重要，因為致動器速度取決於空氣進入一側腔室、並從另一側排出的速度。Parker 的選型範例把 3-1/4 inch 缸徑、12 inch 行程、1 秒動作與 80 psi 供氣換算為所需 Cv 1.06（Parker，2026）。
這個例子有用，因為它從動作需求開始，而不是從閥件螺紋開始。標示 1/4 inch 的閥，可能因閥芯設計、密封幾何、內部轉折與排氣路徑不同，Cv 高於或低於另一個 1/4 inch 閥。
當設計問題像下面這些，就應使用 Cv：
| 設計問題 | 為什麼答案需要 Cv |
|---|---|
| 這支氣缸能否在 1 秒內完成行程？ | 行程時間決定所需空氣流量 |
| 我能用同接口尺寸替換這個閥嗎？ | 接口尺寸不等於內部容量 |
| 為什麼一個方向比另一個方向慢？ | 供氣與排氣路徑可能有不同 Cv |
| 一個歧管能同時供應幾個閥嗎？ | 同步需求會形成共享壓降 |
| 消音器或速度控制器是否太受限？ | 排氣 Cv 可能限制氣缸速度 |
對無桿缸而言，這一點更明顯。長行程無桿缸的空氣容積大於小型夾持氣缸，所以能讓短行程工作的閥，可能對長距離搬送軸太小。
Cv、Kv 與 ISO 6358：該相信哪一種額定？
用 Cv 或 Kv 做快速型錄比較，然後在元件以氣動裝置方式測試時，優先採用 ISO 6358 流量資料。ISO 6358-1 規定使用可壓縮流體測試氣動元件的穩態方法，比單純水基準 Cv 更接近真實壓縮空氣行為（ISO 6358-1，2013）。
Cv 與 Kv 不是彼此競爭的工程哲學。它們是相近閥容量概念的不同單位系統。氣動工具中常見的實務換算是：
Kv = 0.865 x Cv
Cv = 1.156 x Kv
工具單位換算Cv / Kv 轉換器比較美規與公制閥件資料表時，可轉換 Cv 與 Kv。換算關係：Kv = 0.865 × Cv係數值來源係數開啟計算工具
可依下表使用這些額定：
| 額定 | 最適合用途 | 限制 |
|---|---|---|
| Cv | 美規市場的閥容量比較 | 除非資料表提供氣動測試背景，否則通常基於水參考 |
| Kv | 公制閥容量比較 | 套用於壓縮空氣時需同樣謹慎 |
| ISO 6358 音速導通率與臨界壓力比 | 氣動元件流量測試 | 簡單閥件資料表未必列出 |
| SCFM 或 NL/min 額定 | 在指定條件下快速比較空氣流量 | 只有壓力與測試條件符合時才有用 |
ISA75 涵蓋與控制閥相關的標準工作（ISA，2026）。對工業氣動而言，這些標準背景有參考價值，但眼前檢查仍很具體：閥件製造商提供什麼流量資料？是在什麼壓力條件下量測？
如何從行程時間估算所需 Cv？
先從氣缸需求開始，再將候選閥與需求比較。Parker 發布的氣動閥範例使用缸徑、行程、時間、壓力、面積、壓縮係數與常數計算所需 Cv，最後得到該案例的 Cv 1.06（Parker，2026）。
流程比特定型錄公式更重要：
- 定義缸徑、行程、工作壓力與目標行程時間。
- 計算該動作的氣缸耗氣需求。
- 檢查供氣側閥容量是否足以填充腔室。
- 檢查相反閥路、速度控制器、消音器與管路的排氣能力。
- 為同步動作、壓力變化與未來速度調整保留裕量。
工具氣壓缸選型氣壓缸流量需求計算器檢查閥 Cv 前，先用缸徑、行程、壓力與目標行程時間估算流量需求。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具
實務選型表如下：
| 輸入 | 為何重要 | 常見錯誤 |
|---|---|---|
| 缸徑或有效面積 | 決定腔室容積與推力 | 用外形尺寸代替有效面積 |
| 行程 | 決定需填充或排出的容積 | 忽略長行程無桿軸 |
| 行程時間 | 把容積轉成所需流量 | 接受「夠快」卻沒有數值 |
| 工作壓力 | 改變空氣質量與壓力比 | 需要絕對壓力時卻使用表壓 |
| 閥 Cv | 限制填充與排氣容量 | 只匹配接口螺紋 |
| 管內徑與長度 | 增加動態壓降 | 大閥後接長小徑管 |
| 消音器與速度控制 | 可能主導排氣限制 | 只診斷供氣側 |
如果不知道氣缸需求，不要先買更大的閥。先估算所需流量，再把閥、接頭、管路、FRL 與排氣路徑視為同一條氣路比較。
真實氣動迴路中，Cv 會漏掉什麼？
Cv 會漏掉所有不在閥件額定內的限制。CAGI 說明，設計良好的壓縮空氣系統通常從空壓機出口到使用點的壓降不超過 10%，其壓降技術簡報也列出管路、過濾器、乾燥機、分離器、接頭與軟管等損失來源（CAGI，2022）。
閥件紙面 Cv 可能足夠，但安裝後的迴路仍很慢。常見原因並不特殊：
- 上游調壓器在動作中無法保持壓力。
- 歧管供氣通道對多閥同步切換而言太小。
- 快插接頭內孔比管子標示更小。
- 長管路增加延遲與壓力損失。
- 消音器、彎頭或 meter-out 速度控制器限制排氣。
- 髒污過濾器或水分離器增加壓降。
- 閥本來只供一支氣缸，現在卻要供多個致動器。
NASA 的可壓縮流參考說明一個重要邊界：當流動在最小面積達到音速時，質量流量可能達到限制最大值（NASA Glenn Research Center，2023）。在工廠語言中，一旦小孔阻塞，下游再要求更多流量，也不會讓更多空氣通過該限制點。
因此，讀完本文後應搭配氣動系統中空氣流量與壓力換算。Cv 給出閥容量數字；壓力比與可壓縮流行為則解釋為什麼這個數字不像簡單液體管路計算。
氣動系統應如何選擇閥 Cv？
選擇閥 Cv 時，要匹配所需流量、允許壓降、動作穩定性與製造商測試資料。Parker 說明，避免過度放大閥件可以節省空間與成本，同時仍需確認選定閥能完成工作（Parker，2026）。
過大並不一定無害。大很多的閥可能讓氣缸起動突兀、端部衝擊更硬、噪音增加、速度控制更難，並浪費盤內空間。過小則比較容易看出：行程慢、加速弱、時間不穩，或單方向速度異常。
方向控制閥要同時檢查供氣與排氣。4-way 5-port 閥每個方向有不同路徑，所以伸出可能通過而回縮失敗。手動流量控制則可搭配meter-in 與 meter-out 控制比較。
最常見的 Cv 選型錯誤有哪些？
最常見的 Cv 錯誤，是把單一型錄數字當成整個氣動迴路。CAGI 指出壓縮空氣製造成本高，且 80% 洩漏聽不見，因此壓力損失與浪費流量應和閥件本身一樣被重視（CAGI，2026）。
避免以下錯誤：
| 錯誤 | 結果 | 更好的檢查 |
|---|---|---|
| 只匹配接口尺寸 | 替換閥通過的空氣更少 | 比較 Cv、Kv 或指定條件下流量額定 |
| 忽略排氣 Cv | 單方向慢或不穩 | 檢查消音器、速度控制器與排氣路徑 |
| 把液體 Cv 公式當成空氣公式 | 漏掉壓力比效果 | 有資料時使用氣動流量或 ISO 6358 值 |
| 忘記同步需求 | 週期中歧管壓力下降 | 多閥切換時量測使用點壓力 |
| 放大閥件卻沒有速度控制 | 氣缸起動硬且撞端 | 把閥尺寸與 meter-out 調整、緩衝一起做 |
| 相信靜態壓力 | 動作前壓力表正常 | 行程中量測動態壓力 |
當客戶說「閥已經打開，但氣缸還是慢」時，我們在談替換前會先要三個數字：所需行程時間、動作中的使用點壓力，以及閥或歧管流量額定。這三個數字通常能把電氣故障與流量容量問題分開。
更廣泛的故障排查可參考氣動系統壓降原因。若閥型仍未決定，可看氣動流量控制閥類型比較。
閥選型 RFQ 應提供哪些資料？
資料要足以讓供應商選定流路，而不只是連接口螺紋。Parker 的型錄指引從應用需求開始檢查所需 Cv，CAGI 的壓降指引則把完整壓縮空氣路徑納入範圍（Parker，2026；CAGI，2022）。
RFQ 中請包含：
- 氣缸類型、缸徑、行程，若已知也提供有效面積。
- 目標行程時間與工作週期。
- 動作中閥入口供氣壓力，不只是空壓機設定值。
- 閥功能，例如 3/2、5/2、5/3、常閉或常開。
- 所需接口尺寸、管內徑、管長與接頭類型。
- 舊閥已知 Cv、Kv、ISO 6358 資料、SCFM 或 NL/min 額定。
- 負載方向、垂直軸風險、緩衝需求與速度控制方式。
- 空氣品質、壓力露點、溫度與污染疑慮。
- 閥標籤、歧管、消音器、接頭與致動器照片。
倍拓氣動替換審查中，好的 RFQ 還會提供舊閥品牌與型號、機台症狀，以及問題出現在單方向或雙方向。當同一個閥供應長行程無桿軸、多支氣缸或週期時間關鍵工位時，可透過聯絡技術支援提交資料。
FAQ
Cv 到底代表什麼？
Cv 是閥件容量係數。在常見水基準定義中，它表示 60 F 的水在全開閥且壓降 1 psi 時，每分鐘可通過多少美制加侖。在氣動中它是有用的比較值，但壓縮空氣行為仍需檢查壓力比與測試條件。
Cv 和 Kv 一樣嗎？
Cv 與 Kv 描述相近的閥容量概念，只是單位系統不同。實務換算為 Kv = 0.865 x Cv，以及 Cv = 1.156 x Kv。換算僅用於初步比較，之後仍要查看製造商氣動流量額定、測試壓力與 ISO 6358 資料。
可以只用連接口螺紋選氣動閥嗎？
不可以。連接口螺紋代表連接尺寸，不代表閥內容量。相同接口的兩個閥，可能有不同閥芯幾何、密封設計、流路、排氣能力與 Cv。先從氣缸流量需求與行程時間開始，再比較閥流量資料。
如果型錄列出 Cv，為什麼 ISO 6358 還重要？
ISO 6358 重要，因為它處理使用可壓縮流體的氣動元件流量特性。Cv 對型錄比較仍有幫助，但有 ISO 6358 資料時更接近壓縮空氣元件行為。快速氣缸、長管路或緊週期時間應要求兩者。
Cv 越高，氣缸一定越快嗎？
不一定。高 Cv 可降低閥限制，但氣缸速度還取決於供氣壓力、管內徑、接頭孔徑、歧管容量、排氣限制、消音器狀態、負載、緩衝與速度控制。若另一個路徑零件限制流量，單靠更大閥件可能無法改善動作。
