凝聚式過濾器是什麼？它如何改善壓縮空氣品質？
凝聚式過濾器是一種壓縮空氣過濾器，會把細小液態氣膠，尤其是油霧與水滴，導入精細濾材包中；小液滴在纖維上碰撞、合併成較大液滴，再排入杯體。它能在空氣到達閥、氣缸、儀表或產品接觸設備前，降低油帶出、液態污染與細霧。
ISO 8573-1:2010 依粒子、水與油分類壓縮空氣純度，且 ISO 指出這些等級不受空氣在壓縮空氣系統中被指定或量測位置限制（ISO，2010）。凝聚式過濾器是達成油與液態氣膠目標的工具之一；它不是乾燥機，也不應被指定為去除水蒸氣或控制壓力露點的裝置。
重點摘要
- 凝聚式過濾器去除油霧、液態水滴與細霧，但不乾燥壓縮空氣蒸氣。
- 先設定 ISO 8573-1 粒子:水:油目標，再選濾芯等級與安裝位置。
- 注意壓降：CAGI 表示設計良好的系統總壓降應低於 10%。
凝聚式過濾器如何去除油霧？
凝聚式過濾器透過濾芯纖維讓微小液滴碰撞、截留或擴散，進而合併成較大液滴並排入濾杯。ISO 8573-1 把壓縮空氣純度分成粒子、水與油，因此凝聚式過濾器的實務任務不是籠統的「乾淨」，而是在明確空氣品質目標內去除氣膠與液體（ISO，2010）。
流程有三步：空氣進入濾器並通過精細濾材；油霧與液態水滴撞上或進入纖維結構；被捕捉的液滴凝聚變重，移到排水層並從杯體排出。
邊界很重要。凝聚式過濾器能去除液態油霧、夾帶水滴，也能減少會進入空氣過濾器、閥歧管、感測器或氣動缸的細氣膠；但它不能像冷凍式、膜式或吸附式乾燥機那樣控制溶解水蒸氣與露點。
油霧是壓縮空氣流中懸浮的微小液態油滴。差壓是濾器入口到出口的壓力損失。兩者必須一起考慮，因為更細濾芯可提高氣膠捕捉能力，也會增加限制；良好選型要平衡潔淨度與壓降。
指定凝聚式過濾器最有用的方式，不是寫「加 0.01 micron 過濾器」。更好的註記會列出污染物、空氣品質目標、額定流量、操作壓力、可接受乾淨壓降與更換觸發值，這會把型錄選擇變成可維護的系統要求。
凝聚式過濾器應處理哪些污染物？
凝聚式過濾器應處理液態氣膠與細霧，尤其是油霧與夾帶水滴。ISO 8573-1 指出粒子、水與油是主要壓縮空氣純度類別，但單一濾芯不會同等控制三組污染物（ISO，2010）。
| 污染物 | 凝聚式過濾器角色 | 可能仍需要什麼 |
|---|---|---|
| 油霧 | 主要用途：捕捉空壓機帶出或污染管路中的細液態油霧。 | 若需控制油蒸氣或氣味，需活性碳或其他拋光級段。 |
| 液態水滴 | 捕捉冷卻、分離或冷凝後夾帶的水滴。 | 若問題是水蒸氣或壓力露點，需乾燥機與排水策略。 |
| 固體粒子 | 可捕捉部分細粒，但負載會縮短濾芯壽命。 | 鏽垢、剝落物與大量髒污應使用上游微粒預濾器。 |
| 水蒸氣 | 不是正確控制裝置。 | 依露點目標選冷凍式、膜式或吸附式乾燥機。 |
| 油蒸氣 | 不同於油霧。 | 製程要求時使用吸附媒材或活性碳。 |
很多壓縮空氣系統在這裡被過度承諾。若問題是夜班後出現液態水，凝聚式過濾器也許能收集部分水滴，但不能修復下游仍會冷凝的溫暖潮濕管路。若問題是潔淨製程中的油味或油蒸氣，它能降低液態油霧，卻可能無法單獨滿足總油要求。
對氣動運動而言，警訊很熟悉：電磁閥卡滯、調壓器設定漂移、濾杯潮濕、手動排水處生鏽、密封膨潤、消音器污染，以及每次修復後又回來的速度變化。這些症狀需要在機台端檢查空氣品質，而不只是空壓機房。
哪種凝聚式過濾器等級適合應用？
正確的凝聚式過濾器等級取決於用氣需求、壓力與所需空氣品質。CAGI 說，壓縮空氣設備選型從 cfm 需求、psig 壓力與空氣品質開始，且直接產品接觸應用需要比一般廠務空氣更嚴格的品質（CAGI，2026）。
| 應用 | 典型過濾意圖 | 選型註記 |
|---|---|---|
| 一般機台空氣 | 保護閥與氣缸免受細霧與少量液體帶出影響。 | 管線有鏽垢或剝落物時使用微粒預濾器。 |
| 閥島或致動器歧管 | 避免油霧與液滴進入小滑閥間隙。 | 依機台峰值流量選型，不依平均空壓機輸出。 |
| 噴塗、電子、包裝、食品、製藥 | 降低油霧並支援書面空氣品質目標。 | 確認 ISO 8573-1 等級、測試方法與驗收點。 |
| 乾燥機保護或下游拋光 | 保護膜式乾燥機、吸附床或最終濾器免受油霧影響。 | 放在設備供應商指定位置。 |
| 舊油污管路 | 降低舊潤滑支路帶出的污染。 | 支路清潔或隔離前，預期濾芯壽命較短。 |
不要從另一台機器複製過濾器等級，除非工況相同。小型測試台、高循環取放線與產品接觸風刀都用壓縮空氣，但污染風險並不相同。
書面規格應包含：ISO 8573-1 粒子:水:油目標、正常與峰值流量、操作壓力與最低可接受使用點壓力、預期入口溫度與冷凝液負載、空壓機類型、現有乾燥機類型與露點目標、最大可接受乾淨壓降與更換壓降、杯體材質、排水型式、接口尺寸與安裝方向。
現場審查中，最大報價缺口通常是峰值流量。採購需求常寫「1/2 inch 凝聚式過濾器」，但真正問題是閥組上短時間高流量氣缸行程。接口尺寸本身不能證明濾芯能通過足夠空氣，而不把使用點壓力壓低到致動器需求以下。
壓降與流量能力如何影響過濾器選型？
壓降會影響過濾器選型，因為每個限制都要由空壓機壓力或機台性能付費。CAGI 表示，每多 2 psig 操作壓力約增加 1% 空壓機功率，且設計良好的系統從空壓機出口到最終使用點的壓降不應超過 10%（CAGI，2026）。
凝聚式過濾器即使乾淨也會產生壓降。當濾芯被油、水與顆粒負載，差壓會升高。若維護團隊忽略它，空壓機房壓力可能仍可接受，但閥歧管在動作中已經低壓。
購買前做這些檢查：將機台峰值需求轉成過濾器資料表相同流量單位；依實際操作壓力檢查額定流量；比較該流量下的乾淨壓降而不只看接口尺寸；根據差壓或製造商建議設定更換觸發；確認下游調壓器在峰值需求時仍有足夠入口壓力。
錯誤解法是升高廠務壓力來掩蓋髒污或過小濾芯。這會讓過濾器問題變得不明顯，同時增加空壓機能耗與洩漏。若必須升壓才能讓氣缸動作，請先測試過濾器、乾燥機、管路、接頭、閥與管段，再改空壓機設定。
工具閥件與流量壓降計算器峰值致動器需求期間使用點壓力下跌時，估算支管、接頭與空氣處理組的壓降。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
該計算器用於支管與處理路徑，不取代製造商濾芯測試曲線。濾器壓降取決於濾芯設計、污染負載、杯體設計與額定條件。
凝聚式過濾器應放在空氣處理鏈中的哪裡？
凝聚式過濾器應安裝在能保護下游設備免受液態氣膠影響、又不會被大量液體、鏽垢或剝落物過載的位置。美國能源部將壓縮空氣空氣品質與維護資源列為改善系統性能與節能的工具，提醒我們過濾是系統的一部分，不是獨立接頭（DOE，2026）。

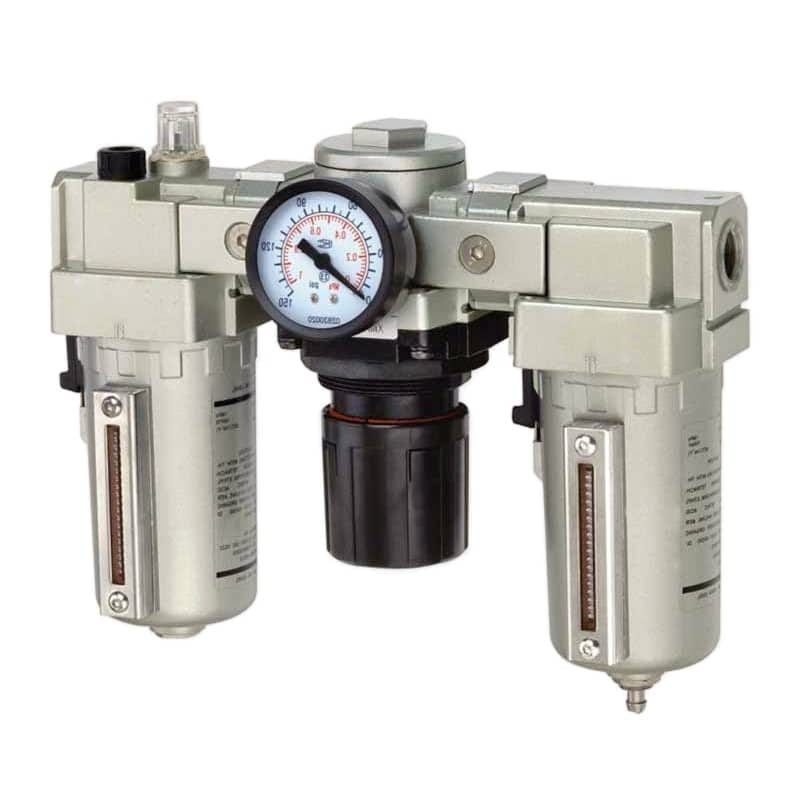

實用處理鏈常是：空壓機與後冷卻器、帶可靠排水的儲氣桶、大量水分離器或預濾器、依壓力露點目標選擇的乾燥機、處理鏽垢與剝落物的微粒預濾器、去除油霧與細液霧的凝聚式過濾器、必要時的活性碳或最終濾器、本地過濾調壓器或FRL 單元、閥歧管與致動器。
沒有適用所有工廠的通用位置。有些系統需要乾燥機附近的主管凝聚式過濾器，有些需要機台使用點濾器，關鍵應用可能兩者都要。規則很簡單：先保護濾芯免受大量污染，再在機台實際用氣處驗證結果。
如果真正問題是露點，請看氣動系統壓力露點指南；若問題是系統壓力損失，請看氣動系統壓降指南。凝聚式過濾器可能出現在兩種問題中，但不應被歸咎為所有空氣品質故障。
如何維護凝聚式過濾器？
維護凝聚式過濾器，要追蹤差壓、可靠排出液體、在限制變得過大前更換濾芯，並檢查上游系統是否讓濾芯過載。CAGI 特別警告，髒污或過小過濾器會在壓縮空氣系統中造成限制與壓降（CAGI，2026）。
| 檢查項目 | 記錄什麼 | 為何重要 |
|---|---|---|
| 乾淨差壓 | 新濾芯安裝後入口-出口基準壓降。 | 給維護團隊真實比較點。 |
| 負載差壓 | 正常與峰值流量下讀值。 | 顯示濾芯負載與隱藏容量損失。 |
| 排水功能 | 自動排水循環、手動排水結果、杯內液位。 | 滿杯可能把液體帶往下游。 |
| 杯體與密封狀態 | 裂紋、化學侵蝕、洩漏、接頭鬆動。 | 避免安全與旁通問題。 |
| 上游污染 | 潮濕儲氣桶、乾燥機失效、生鏽管路、髒預濾器。 | 阻止同一濾芯再次失效。 |
| 更換紀錄 | 日期、運轉時數、壓降、更換原因。 | 建立工廠專屬保養週期。 |
不要只依日曆更換。輕負載儀表空氣支路可運作很久；油帶出與鏽垢多的舊管線會更快負載。更好的觸發值是差壓、製造商指引、檢查資料與應用風險的組合。
也要檢查排水。凝聚式濾芯的設計是把捕捉液體移出濾材並進入杯體；如果杯體長期滿液，過濾器可能重新夾帶液體或迫使空氣通過飽和路徑。這在小型閥島、比例閥、流量控制器與精密調壓器前尤其危險。
致動器故障排查時，請在機台運動中記錄過濾器前後壓力，而不是只在待機時記錄。許多壓降抱怨在待機時消失，因為濾器幾乎沒有流量；當多支氣缸動作、吹氣週期開始或閥組同時開啟時，限制才會出現。
凝聚式過濾器 RFQ 應提供哪些資料？
要求凝聚式過濾器報價時，請提供操作流量、壓力、ISO 8573-1 目標、污染風險與安裝細節。CAGI 將壓縮空氣設備選型的三個起點列為需求、壓力與空氣品質，這些正好對應供應商需要的 RFQ 資料（CAGI，2026）。
| RFQ 項目 | 範例值 | 供應商為何需要 |
|---|---|---|
| 應用 | 包裝機閥島 | 顯示風險是運動可靠性還是產品接觸。 |
| 流量需求 | 350 L/min 正常，700 L/min 峰值 | 避免用平均流量選得過小。 |
| 操作壓力 | 機台入口 6 bar | 設定密度、額定流量與調壓裕量。 |
| 所需空氣品質 | 機台入口 ISO 8573-1 目標 | 定義性能結果，不只定義料號。 |
| 空壓機類型 | 油潤滑螺桿空壓機 | 指出油霧風險。 |
| 乾燥機類型與露點 | 冷凍式乾燥機，3 deg C 壓力露點 | 把蒸氣控制與濾器任務分開。 |
| 上游過濾 | 5 um 微粒預濾器 | 說明凝聚式濾芯是否受固體保護。 |
| 安裝 | 垂直杯體、自動排水、金屬護罩 | 確認佈局、安全與保養接近性。 |
| 更換政策 | 需要差壓指示器 | 協助維護在生產故障前發現負載。 |
若專案用於食品、製藥、電子、噴塗或其他敏感服務，請加入製程負責人書面驗收標準。FDA 將現行優良製造規範描述為製造、加工與包裝藥品所用方法、設施與控制的最低要求（FDA，2025）。這不代表凝聚式過濾器會自動讓空氣管線合規，而是說空氣處理決策應在製程品質系統內被文件化、驗證與批准。
倍拓氣動 RFQ 請包含目前處理組照片、接口尺寸、流量需求、壓力設定、排水型式與失效濾芯標記。若濾器保護無桿缸、閥歧管或空氣源處理單元，請附上下游元件清單，讓審查可平衡潔淨度與壓降。
依我們的經驗，凝聚式過濾器錯誤通常出現在 RFQ 資料，而不是濾材等級。我們審查氣動空氣處理需求時也看到相同模式：團隊常提供接口尺寸，卻漏掉峰值流量、乾淨差壓與乾燥機狀態。這三個缺失解釋了為何紙面上正確的過濾器，會在氣缸行程中變成壓降故障。
凝聚式過濾器和乾燥機有什麼不同？
凝聚式過濾器去除液態氣膠與液滴；乾燥機透過降低壓力露點或在冷凝前去除水分來控制水蒸氣。ISO 8573-1 把水當作獨立壓縮空氣純度群組，因此水蒸氣控制不應藏在油去除過濾器規格裡（ISO，2010）。
| 裝置 | 主要工作 | 常見錯誤 |
|---|---|---|
| 凝聚式過濾器 | 去除油霧與夾帶液滴。 | 期待它乾燥飽和水蒸氣空氣。 |
| 微粒過濾器 | 去除固體髒污、鏽垢與剝落物。 | 把它當成唯一油霧防護。 |
| 冷凍式乾燥機 | 降低一般廠務空氣的壓力露點。 | 期待它去除下游油霧。 |
| 吸附式乾燥機 | 為寒冷或關鍵服務達成更低露點。 | 忽略會損壞吸附床的油帶出。 |
| 活性碳過濾器 | 在特定應用中降低油蒸氣或氣味。 | 沒有上游氣膠防護就安裝。 |
如果凝聚式過濾器下游出現水滴，請檢查整條路徑。自動排水失效、濾芯飽和、入口溫度過高、乾燥機旁通、低位管段或未保溫冷支路，都可能在下游形成液體。更換凝聚式濾芯可能暫時有幫助，但無法單獨解決露點問題。
這也是 ISO 空氣品質註記比料號註記更強的原因。「使用凝聚式過濾器」描述硬體；「在閥歧管前量測 ISO 8573-1 粒子:水:油目標」描述硬體必須交付的結果。
凝聚式過濾器何時能改善氣動可靠性？
當油霧或液體帶出造成閥卡滯、密封污染、小通道堵塞、調壓不穩或製程污染時，凝聚式過濾器會改善氣動可靠性。CAGI 指出，壓縮空氣系統設計應把空氣品質與壓力、需求一起考慮，因為較嚴格應用需要較嚴格品質（CAGI，2026）。
尋找這些症狀：
- 管路、歧管或排氣消音器中有油膜。
- 乾燥機後或機台端濾杯潮濕。
- 電磁閥短服務間隔後卡滯。
- 精密氣動控制漂移或變慢。
- 氣缸速度清潔後又再次變化。
- 空壓機或管路變更後有產品接觸空氣抱怨。
- 空氣處理單元壓降上升。
只有在濾器處理了真正污染路徑時，可靠性才會提升。如果根本原因是管路過小、消音器堵塞、閥 Cv 不足或空壓機容量低，空氣更乾淨也不會修好動作故障；若根因是油霧，正確位置與維護的凝聚式過濾器就能保護讓氣動控制重複的微小間隙。
動作相關檢查要把空氣品質連到致動器行為。無桿缸系統尤其敏感，因為密封摩擦、導向污染與壓力損失都會表現為滑座不穩。潔淨空氣有幫助，但前提是壓力、流量與機械負載也正確。
選擇凝聚式過濾器時應避免哪些錯誤？
最大的錯誤包括把濾器當乾燥機、只按接口尺寸選型、忽略乾淨壓降、跳過預濾器，以及沒有定義 ISO 8573-1 目標。ISO 標準涵蓋污染物類別，而 CAGI 警告髒污或過小過濾器會增加限制與壓降（ISO，2010；CAGI，2026）。
- 沒有空氣品質等級就指定「最佳過濾器」。更嚴格濾芯可能增加壓降，卻沒有解決真正失效。
- 把接口尺寸當主要選型變數。相同接口的兩個濾器，額定流量與濾芯面積可能差很多。
- 髒污管路中跳過微粒預濾器。鏽垢與剝落物會快速負載凝聚式濾芯。
- 未驗證排水。滿杯會抵消濾材效果。
- 安裝在下游仍會冷凝的位置之後。如果露點未受控制，蒸氣會在下游凝結。
- 只憑習慣更換濾器。差壓會告訴你實際系統是否正在負載濾芯。
- 升高空壓機壓力掩蓋限制。這會增加能耗，而根因仍存在。
較安全的方法一開始較慢，但服務中更快：定義目標、量測流量、檢查壓力裕量、保護濾芯、安裝維護可信任的排水器，並從第一天記錄差壓。
結論
凝聚式過濾器透過在敏感氣動元件前去除油霧與液滴，改善壓縮空氣品質。它支援 ISO 8573-1 的油與液態污染目標，但不能取代乾燥機控制水蒸氣，也不能取代碳濾芯控制油蒸氣。這個區分能避免過度購買、乾燥不足與壓降問題。
可靠系統應指定空氣品質目標、流量、壓力、可接受壓降、濾芯更換觸發、排水型式與量測點。CAGI 的壓降指引讓維護面很清楚：限制會耗能並降低使用點壓力，因此過濾必須作為整條壓縮空氣路徑的一部分來選型與監控（CAGI，2026）。
FAQ
凝聚式過濾器會去除水蒸氣嗎？
不會。凝聚式過濾器去除液態水滴與霧狀液體，不去除水蒸氣。ISO 8573-1 將水列為獨立空氣品質類別，因此蒸氣控制應由乾燥機處理，並以壓力露點驗證。
凝聚式過濾器和微粒過濾器有什麼不同？
微粒過濾器主要去除固體髒污、鏽垢與剝落物；凝聚式過濾器則設計用來捕捉油霧與細小水滴等液態氣膠，然後把收集的液體排出。髒污系統通常兩者都需要：先用微粒預濾器，再接凝聚式濾芯。
凝聚式過濾器應裝在乾燥機之前還是之後？
請遵循乾燥機與過濾器製造商的安裝順序，但共同目標很清楚：先去除大量液體與顆粒，避免細濾芯過載；需要時再用凝聚式過濾保護下游設備免受油霧影響。
凝聚式濾芯多久應更換？
依差壓、製造商建議、排水狀態、運轉時數與應用風險更換。安裝後記錄乾淨基準壓降，然後在限制影響使用點壓力或空氣品質前更換濾芯。
凝聚式過濾器能讓壓縮空氣適用於食品或製藥嗎？
不能只靠它本身。凝聚式過濾器可降低油霧與液態污染，但食品與製藥應用還需要書面空氣品質目標、驗證過的安裝、維護紀錄與製程核准。
為什麼安裝更細的凝聚式過濾器後壓降上升？
更細濾材會產生更多限制，尤其在高流量或被油、水與顆粒負載時。提高空壓機壓力前，請檢查操作壓力下的額定流量、上游預濾、排水功能與濾芯負載。
