氣動系統中的背壓是什麼？它如何影響設備性能？
氣動系統中的背壓，是阻礙空氣離開閥、氣缸、消音器、管路或歧管的排氣側壓力。它重要，是因為被困住的排氣壓力會在供氣壓力推動活塞時反向推活塞，結果可能是動作變慢、淨力變弱、發熱、噪音、速度控制不穩，以及錯誤的故障線索。
CAGI 表示，設計良好的壓縮空氣系統，從空壓機出口到使用點的壓降應保持在 10% 以內。這是系統目標，不是通用排氣口限值。對背壓而言，有用的問題更窄：氣缸運動時，排氣側還剩多少壓力？
重點摘要
- 背壓是局部排氣側阻力；壓降是兩點之間較廣泛的壓力損失。
- CAGI 的 10% 壓降目標是有用背景，但氣缸背壓必須在運動中量測。
- 改變空壓機壓力前，先檢查消音器、meter-out 閥、排氣口、管內徑、快速接頭與共用排氣歧管。
最快的診斷分流很簡單：如果致動器供氣壓力低，先解決壓降；如果供氣正常但氣缸在排氣期間變慢或無力，就在排氣口量測背壓。
工具閥件與流量壓降計算器放大氣路前，先用流量、長度、等效接頭、內徑與工作壓力估算管路或排氣路徑壓降。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
氣動系統中的背壓是什麼？
背壓是空氣試圖離開時，仍留在氣動元件排氣側的壓力。在氣缸迴路中，通常在氣缸接口、閥排氣口、消音器入口或共用排氣歧管量測。CAGI 的 10% 系統壓降目標能提醒我們注意氣路限制，但氣缸特定答案來自動態排氣口讀值（CAGI Pressure Drop Technical Brief，2026）。
背壓不一定壞。受控的 meter-out 限制可讓垂直或變動負載氣缸更平穩。問題始於排氣壓力是意外、過高或未量測的情況。堵塞消音器、小閥排氣口或長排氣管，會讓氣缸和自己的困住空氣對抗。
依我們的經驗，很多慢速氣缸抱怨一開始都問錯問題：「空壓機壓力夠高嗎？」更好的第一個問題是：「負載實際運動時，氣缸兩個接口各是多少壓力？」
背壓與壓降有何不同？
壓降是空氣流過阻力時兩點之間的損失。背壓是這個問題的一種特定形式：排氣側留下的壓力。CAGI 壓降簡報列出管路、接頭、過濾器、乾燥機與元件都是常見損失點；本文範圍更窄，聚焦氣缸與閥的排氣路徑（CAGI Pressure Drop Technical Brief，2026）。
| 術語 | 量測位置 | 通常代表什麼 | 典型修正路徑 |
|---|---|---|---|
| 供氣壓力 | 調壓器出口、閥入口、氣缸供氣口 | 供給工作腔的可用壓力 | 檢查調壓器、FRL、供氣管、閥 Cv |
| 壓降 | 流動中兩點差值 | 需求下任何氣路損失 | 找出最大上游或下游損失 |
| 背壓 | 排氣口、消音器入口、回流歧管、困住腔室 | 排氣無法足夠快離開 | 檢查消音器、meter-out 閥、排氣口、管內徑 |
| 殘壓 | 閥應完成排氣後的氣缸腔室 | 換向後仍有空氣被困住 | 檢查閥功能、消音器、堵塞排氣與時序 |
殘壓是閥理應完成排氣後仍留在腔室中的壓力。當氣缸停止、等待或帶著困住空氣重新啟動時，它會成為故障線索。
較廣泛的廠務空氣診斷，請使用氣動系統壓降原因的獨立指南。本文不重複完整系統流程，只回答較窄的排氣側問題。
排氣背壓來自哪裡？
多數排氣背壓來自安裝後看起來無害的零件：消音器、滅音器、速度控制針閥、過小插入式接頭、小排氣口、長管、快速接頭與共用歧管。CAGI 也建議壓縮空氣管路速度接近 20 ft/s 或以下，這說明小通道在流量升高時為何會出問題（CAGI Pressure Drop Technical Brief，2026）。
| 來源 | 為何造成背壓 | 現場症狀 |
|---|---|---|
| 堵塞消音器或滅音器 | 碎屑、油或水累積時排氣面積縮小 | 運轉數週後行程變慢 |
| Meter-out 閥關得太小 | 針閥限制困住排氣 | 穩定但無力或遲緩 |
| 小閥排氣口 | 閥無法快速釋放峰值腔室流量 | 台架測試正常，生產週期慢 |
| 長排氣管 | 摩擦損失隨長度與彎曲增加 | 遠端排氣站拖慢回程 |
| 共用排氣歧管 | 多支氣缸排到同一路徑 | 另一致動器運轉時速度改變 |
| 快速接頭或縮徑 | 局部開口小於管路 | 高嘶聲、發熱或突然速度上限 |
從替換審查看，消音器最容易被漏掉，因為機台仍可能動作。線索是時序漂移：清潔後速度可接受，污染累積後又變差。
流量控制方向請參考meter-in 與 meter-out 氣動控制。Meter-out 本來就會刻意製造排氣阻力；本文說明何時這種阻力變得太多。
背壓如何降低氣缸速度與力量？
SMC 表示，氣缸速度取決於氣流與活塞面積，關係式為 s = 28.8q / A。背壓降低可用排氣流量，因此腔室排空更慢。它也會從氣缸淨力中扣除，因為困住的排氣壓力會在供氣壓力反方向推動活塞（SMC Control Air Flow of Cylinders，2026）。
力量損失很容易被忽略。雙作用氣缸不只「看到」供氣壓力；運動中它也會看到相對腔室裡困住的壓力。
伸出淨推力（簡化式）:
F_net = P_supply x 活塞面積 - P_back x 有桿側面積 - 摩擦損失
縮回淨推力（簡化式）:
F_net = P_supply x 有桿側面積 - P_back x 活塞面積 - 摩擦損失第二行解釋了為何回程問題常先出現。回程時，端蓋側空氣必須離開；若排氣路徑受限，困住的端蓋側壓力會以完整活塞面積反向作用，對抗較小的桿側驅動面積。
例如，力量裕量充足的水平滑台可能只在排氣受限時變慢；裕量很小的垂直升降軸，則可能因同樣的背壓在回程扣掉可用力量而停住。
不要把這理解成應移除所有排氣限制。Meter-out 控制可能很有用；目標是受控排氣壓力，而不是不惜代價追求零阻力。

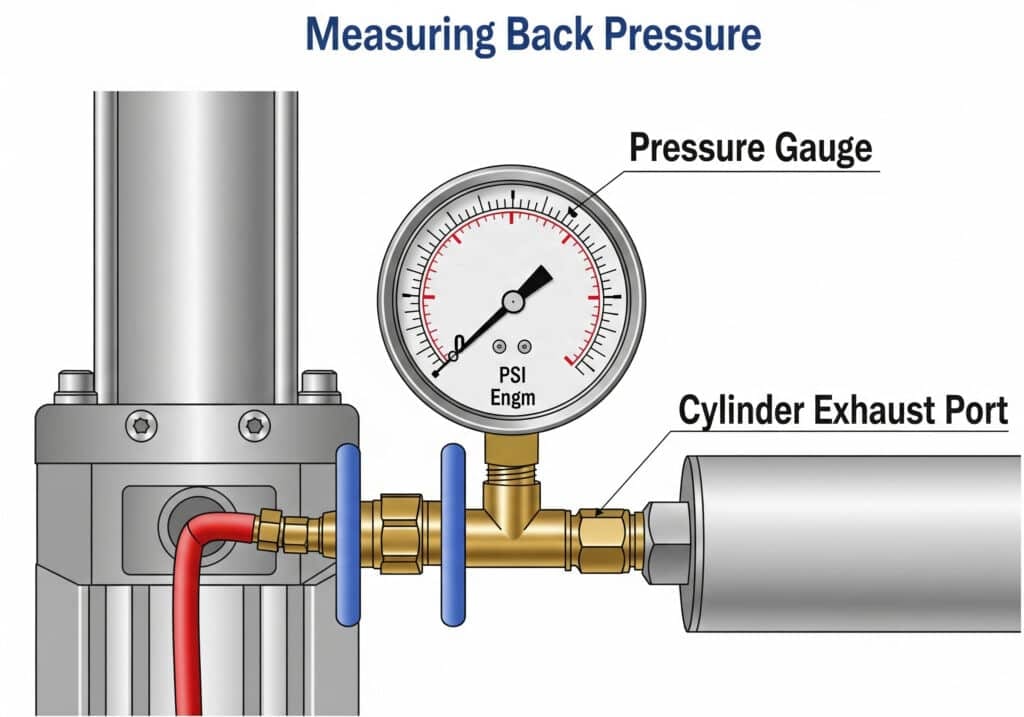

如何在氣缸或閥上量測背壓？
背壓要動態量測，不是在靜止時量測。CAGI 將 5 到 7 psig 過濾器差壓視為實務保養訊號；相同現場邏輯也適用背壓：靜止時小壓力讀值，可能掩蓋行程高流量段中的大限制（CAGI Pressure Drop Technical Brief，2026）。
可以的話使用兩個感測器。一個讀工作腔壓力，另一個讀排氣腔或排氣路徑壓力。用造成抱怨的速度、負載與時序循環機台。
例如，氣缸可能通過靜態洩漏檢查，但在回程前半段於消音器入口出現壓力尖峰；這個尖峰才是你需要的資料。
| 量測點 | 告訴你什麼 | 壓力高時 |
|---|---|---|
| 氣缸排氣口 | 氣缸是否正對抗困住空氣 | 檢查速度控制器、接頭、軟管、接口轉接頭 |
| 閥排氣口 | 閥是否為限制點 | 檢查閥 Cv、排氣口、閥芯狀態 |
| 消音器入口 | 滅音器是否負載或尺寸過小 | 短暫移除測試，再換正確零件 |
| 共用排氣歧管 | 其他致動器是否互相干擾 | 分離管線或放大歧管 |
| 快速接頭上下游 | 接頭是否為瓶頸 | 使用高流量接頭或移除不必要接頭 |
數值應該是多少？這取決於力量裕量、缸徑、負載方向與速度目標。少量 meter-out 背壓可穩定垂直行程；但若致動器已接近負載極限，同樣壓力就可能太高。
如何計算排氣背壓是否是真正問題？
背壓風險要從流量需求、管長、等效接頭長度、內徑、閥 Cv、消音器資料與致動器力量裕量計算。ISO 6358-1 定義氣動元件穩態流量特性，因此製造商流量曲線與量測壓差，比只看接口螺紋尺寸更可靠（ISO 6358-1，2013）。
從氣路開始：
- 估算目標行程時間所需自由空氣流量。
- 把該流量轉成資料表使用的實際壓力與單位。
- 檢查管或軟管內徑，不只看外徑。
- 把彎頭、快速接頭、歧管與消音器加入等效長度。
- 比較閥 Cv 與消音器流量資料是否能承受峰值排氣流量。
- 把量得背壓納入剩餘氣缸力量計算。
工具閥件與流量Cv 流量計算器用 Cv 比較閥、消音器或接頭能否通過所需排氣流量且不產生過大壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
如果懷疑管路尺寸，請把壓降計算與量測資料放在一起。通往遠端消音器的長小排氣管，在圖面上看起來乾淨，實際上仍會造成慢回程。
如何降低背壓而不讓動作不穩？
先降低意外限制，再重新調整刻意速度控制。AutomationDirect 指出，雙作用氣缸上的兩個流量控制器可分別調整伸出與回程；但只有在消音器、閥排氣口、接頭與管路已按所需流量選型後，這才有意義（AutomationDirect Cylinder FAQ，2026）。
依照這個順序：
- 清潔或更換消音器：負載滅音器是最快測試，也是最容易漏掉的點。
- 確認流量控制方向：反裝單向流量控制會限制錯誤一側。
- 小心打開 meter-out 針閥：同時檢查速度與力量，不只看速度。
- 縮短排氣路徑：遠端長排氣管增加摩擦與延遲。
- 增加管或軟管內徑：檢查內徑，不只看外徑。
- 放大低 Cv 閥或歧管：接口螺紋尺寸不能證明流量能力。
- 分離共用排氣路徑：一支氣缸不應加壓另一支氣缸的排氣路。
- 重新調整緩衝與速度控制：在氣路修好後再做。
不要簡單移除所有消音器。排氣噪音、油霧、粉塵移動與操作員暴露都很重要。實務答案是使用正確消音器與流路，然後在安裝壓力表的情況下調整速度控制。
較廣泛的營運成本工作請使用氣動能源效率指南。DOE 壓縮空氣系統頁面把評估工具、提示表、案例研究與產業 Sourcebook 歸入系統性能改善資源，但能源工作與排氣背壓調整是不同任務（DOE Compressed Air Systems，2026）。
背壓 RFQ 或故障審查應提供什麼？
有用的 RFQ 需要運動中的量測壓力，而不只是元件照片。請包含供氣壓力、排氣口壓力、閥型號、消音器型號、管內徑、管長、接頭、流量控制器、缸徑、桿徑、行程、負載、方向與目標週期時間。CAGI 10% 壓降目標提供廠務空氣參考，但排氣路徑需要本地資料（CAGI Pressure Drop Technical Brief，2026）。
請送出這份清單：
| 資料點 | 為何重要 |
|---|---|
| 缸徑、桿徑與行程 | 設定腔室容積與力量裕量 |
| 動作方向與負載方向 | 顯示重力是否會超前行程 |
| 運動中供氣壓力 | 確認工作腔是否被供氣 |
| 運動中排氣側壓力 | 確認背壓是否反向阻礙行程 |
| 閥型號與接口尺寸 | 檢查流量能力與排氣路徑 |
| 消音器或滅音器型號 | 找出堵塞或過小排氣零件 |
| 管內徑、長度與接頭 | 捕捉真實排氣路徑 |
| 流量控制器型式與方向 | 區分刻意 meter-out 控制與意外限制 |
更換或工程支援時，透過聯絡倍拓氣動提供氣缸接口、閥站、消音器、速度控制器與管路路由照片。若問題涉及長距離搬送軸，也請檢視無桿缸選項與無桿氣動滑台如何工作的文章。
氣動系統背壓常見問題
氣動系統中多高的背壓算過高？
任何讓致動器無法達到力量、速度或重複性要求的排氣側壓力，都可視為過高背壓。沒有適用每支氣缸的通用 psi 限值；需把量得排氣壓力與負載裕量、缸徑面積、桿側面積、速度目標，以及該限制是刻意 meter-out 還是意外堵塞一起比較。
背壓一定不好嗎？
不一定。刻意的 meter-out 背壓可在負載變化或負載試圖超前氣缸時穩定動作。當背壓是意外產生、對可用力量裕量過高、來自堵塞消音器，或藏在會受其他機台動作影響的共用排氣路徑中時，才會成為問題。
為什麼我的氣缸回程比伸出慢？
回程可能更敏感，因為桿側驅動面積較小，而若端蓋側排氣被困住，會以完整活塞面積反向作用。請在實際回程中檢查桿側供氣壓力、端蓋側排氣壓力、meter-out 閥方向、消音器狀態與閥排氣能力。
消音器會造成背壓嗎？
會。消音器若堵塞、含油、積水、尺寸過小，或用在高流量排氣路徑上，就會變成限制。請在故障週期中量測消音器入口壓力。測試後不要讓系統缺少適當噪音與排氣控制。
應該提高空壓機壓力來克服背壓嗎？
不要先這樣做。升高空壓機壓力會掩蓋本地排氣限制並提高廠務空氣成本。先在運動中量測兩個氣缸接口，清潔或放大排氣限制，確認閥與消音器流量能力，再把調壓器重設到仍能可靠動作的最低壓力。
如何分辨背壓與供氣壓力問題？
在故障期間使用兩只壓力表或壓力感測器。若閥前或工作腔供氣壓力下降，診斷壓降；若供氣可接受，但相對腔室或排氣口在氣缸運動時仍保持壓力，診斷背壓。
