氣動消音器如何工作？為何對工業噪音控制很關鍵？
氣動消音器會降低壓縮空氣離開閥排氣口時產生的尖銳噪音。它透過讓空氣膨脹、把排氣分散到多孔介質或腔室中，並在排氣到達操作員耳朵前降低聲能來達成。
關鍵在尺寸選型。限制過大的消音器可以讓機台變安靜，卻可能拖慢氣缸。過於開放的消音器可能保護循環時間，卻讓噪音仍高於工廠目標。正確選擇要平衡量測 dBA、閥排氣流量、可接受背壓、污染與維護可接近性。
氣動消音器是安裝在排氣端口上的裝置，用來降低壓縮空氣排放噪音，同時仍讓氣缸運動所需空氣量通過。背壓是排氣側殘留壓力，可能讓氣動致動器變慢或不穩。排氣流量是從排氣腔經過閥、速度控制器與消音器離開的空氣。
重點摘要
- OSHA 在 85 dBA 8 小時 TWA 行動水準時要求聽力保護計畫，並列出 90 dBA 為 8 小時允許暴露水準。
- NIOSH 建議 8 小時平均工作暴露低於 85 dBA，並且每增加 3 dBA，允許暴露時間減半。
- 請先由排氣流量與量測噪音選擇氣動消音器，安裝後再確認氣缸速度。
消音器是排氣迴路的一部分，不是裝飾配件。如果氣缸在某一方向變慢，另一個腔室排氣端的消音器可能就是瓶頸。
氣動消音器如何降低排氣噪音？
氣動消音器會在壓縮空氣到達開放空氣前，讓排氣脈衝減速並分散。OSHA 說明分貝使用對數尺度，因此數字上看似很小的變化，可能代表噪音能量與聽力風險的大幅變化（OSHA Occupational Noise Exposure，2026）。
當方向控制閥切換時，一個氣缸腔室進氣，另一個腔室排氣。排氣側可能釋放短促且高速的脈衝。當空氣直接從小端口排入室內時，這種脈衝會產生寬頻噪音。
氣動消音器會用三種方式改變排放：
- 提供較大的內部容積，讓空氣先膨脹。
- 讓排氣通過燒結銅、多孔塑膠、網材或腔室，分成許多較小路徑。
- 降低壓力脈衝直接傳到周圍空氣的視線路徑。
因此，同一類零件常被稱為 pneumatic silencer、exhaust muffler、air muffler 或 valve silencer。任務相同：降低排氣聲，同時讓致動器能順暢呼吸。
以我們的經驗，第一個有用測試很簡單：用正常循環速率運轉機台，在操作員位置量測噪音，然後比較更換消音器前後的氣缸速度。安靜但變慢的機台，仍然是選型問題。

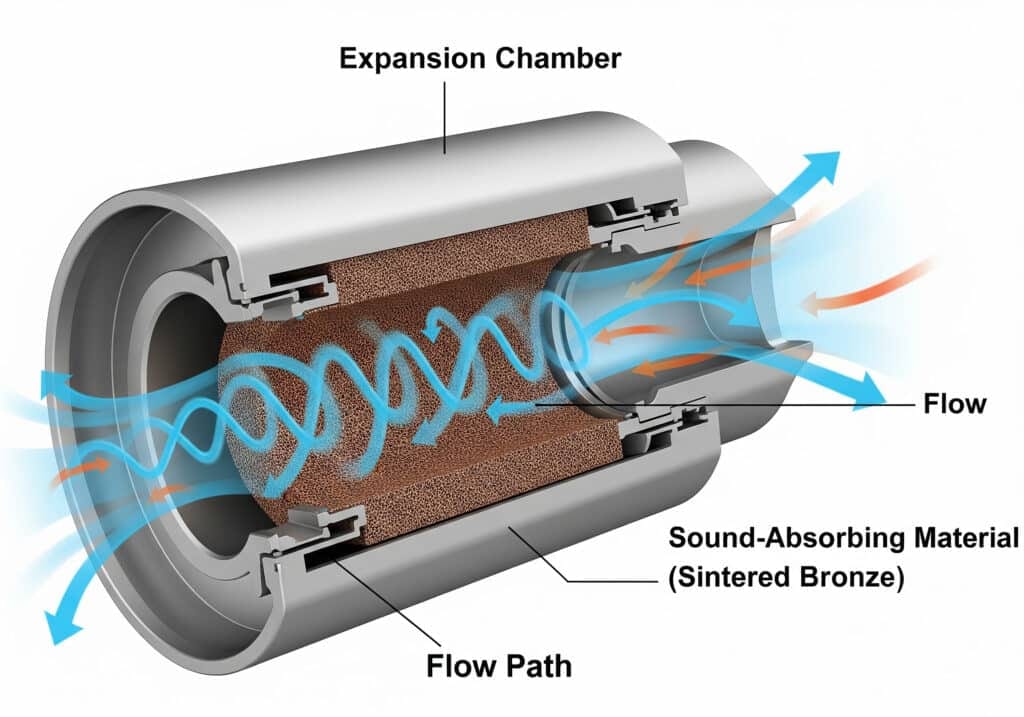

氣動消音器內部哪些部位真正發揮作用？
消音器的工作部位包括螺紋入口、膨脹容積、多孔或折流流道，以及出口表面積。NIOSH 建議把 8 小時平均噪音暴露控制在 85 dBA 以下，因此內部設計必須降低排氣脈衝，同時不能讓閥路徑失去可用性（NIOSH，2024）。
多數小型氣動消音器使用下列方法之一：
| 設計特徵 | 作用 | 注意點 |
|---|---|---|
| 膨脹容積 | 讓壓縮空氣離開端口前先膨脹 | 較大本體可能需要閥周圍更多空間 |
| 燒結銅或多孔塑膠 | 把排氣脈衝分成許多微小路徑 | 油、水與粉塵可能堵塞孔隙 |
| 多孔擴散器 | 把排放分散到更大出口面積 | 必須避免撞擊與污染 |
| 排氣清淨元件 | 結合降噪與油霧捕捉 | 需要維護與壓降檢查 |
| 可調針閥或速度消音器 | 在端口加入排氣流量控制 | 若鎖得太緊，容易產生過大背壓 |
材料選擇沒有安裝結果重要。燒結銅元件適合較粗獷的機台；塑膠消音器可能足以用在乾淨控制箱；如果油霧才是問題，排氣清淨器更合適。真正重要的是量測到的降噪與剩餘流量能力。
為什麼消音器尺寸會影響氣缸速度與背壓？
消音器尺寸會影響速度，因為氣缸速度取決於空氣流量。SMC 給出關係式 s = 28.8q / A，也就是速度取決於 SCFM 與活塞面積，並指出排氣側流量控制常用於氣動致動器（SMC，2026）。
供氣側填充一個腔室，排氣側必須排空另一個腔室。如果排氣消音器尺寸不足、堵塞或調整過度，原本應該排空的腔室就會殘留壓力。這就是背壓。
適量背壓有時是有用的。Meter-out 控制利用排氣限制穩定運動。但意外背壓不同。它會偷走推力壓差、拖慢行程、造成不均勻運動，並可能讓無桿氣缸錯過感測器視窗。
選消音器前先檢查：
| 問題 | 為什麼重要 |
|---|---|
| 正在排氣的是哪個氣缸缸徑與行程？ | 較大容積需要更高排氣流量 |
| 需要多少行程時間？ | 時間越短，峰值流量越高 |
| 消音器位於 EA、EB，還是共用排氣歧管？ | 兩個方向行為可能不同 |
| 是否已安裝 meter-out 速度控制器？ | 堆疊限制會隱藏真正瓶頸 |
| 空氣是油性、潮濕、多粉塵還是乾淨？ | 污染會改變維護間隔 |
| 安裝後能否量測噪音與行程時間？ | 未驗證的選型只是猜測 |
閥端口背景可參考4-way 5-port 閥指南。若要深入了解局部壓力損失，可使用壓降故障排查指南。
應選擇哪一種氣動消音器？
請根據量測噪音、排氣流量、污染與維護可接近性選擇消音器，而不是只看螺紋尺寸。OSHA Table G-16 列出 8 小時 90 dBA、2 小時 100 dBA，而 OSHA 的聽力保護行動水準從 85 dBA 8 小時 TWA 開始（OSHA 1910.95，2026）。
下表是實務選型地圖。請把它當作第一步，再用噪音與循環時間量測確認。
| 消音器形式 | 最適合 | 主要風險 |
|---|---|---|
| 小型燒結消音器 | 一般機械的閥排氣端口 | 油性或粉塵環境中孔隙可能堵塞 |
| 塑膠多孔消音器 | 乾淨控制箱、輕載設備、低重量需求 | 耐熱與耐衝擊能力可能有限 |
| 高流量擴散器 | 快速氣缸或大排氣量 | 單獨使用可能降噪不足 |
| 排氣清淨器 | 同時有油霧與噪音問題 | 元件維護與壓降 |
| 速度控制消音器 | 簡單的本地排氣調整 | 很容易鎖太緊而拖慢致動器 |
舊習慣是只匹配 NPT 或 BSP 螺紋後就結束。這不夠。1/4 inch 端口可能接一支慢速小氣缸，也可能接快速高循環致動器。螺紋只是連接，流道才決定機台是否仍能運作。
最安全的更換規則是：如果更換消音器後機台變慢，不要先責怪氣缸。請比較新舊排氣流道，再檢查新零件是否加入過濾、針閥控制，或更小的出口面積。
氣動消音器應如何安裝與維護？
消音器應盡量靠近排氣口安裝，並在維護時把它當成流量元件檢查。CAGI 指出，設計良好的壓縮空氣系統通常從壓縮機到使用點的壓降不超過 10%，也提醒不要在修正限制前先提高壓力（CAGI，2026）。
安裝時遵守以下規則：
- 空間允許時，直接把消音器安裝在排氣口。
- 避免會變成額外限制的彎頭、轉接頭與小管段。
- 保護消音器避免撞擊、冷卻液、切屑、沖洗或堵住氣流。
- 保留足夠間隙，讓排氣能從出口表面離開。
- 當兩個方向各有排氣路徑時，分別標示 EA 與 EB 消音器。
- 安裝後量測行程時間，不只量測聲音大小。
維護不複雜，但需要觸發條件。如果噪音升高，消音器可能受損或遺失。如果氣缸變慢，消音器可能堵塞或限制過大。如果出現油霧，排氣路徑可能需要排氣清淨器，或重新檢查上游給油。
| 維護檢查 | 要記錄什麼 | 異常時的動作 |
|---|---|---|
| 操作員位置噪音 | 正常循環中的 dBA | 更換損壞或遺失的消音器 |
| 各方向行程時間 | 伸出與縮回時間 | 檢查相對排氣路徑 |
| 外觀狀態 | 髒污、油、破裂本體、撞擊痕 | 清潔或更換 |
| 閥端口壓力行為 | 排氣側殘留壓力 | 檢查消音器、meter-out 閥與管路 |
| 排氣空氣品質 | 油霧、水、碎屑 | 檢討 FRL、給油與排氣清淨器 |
排氣調整相關內容，可閱讀meter-in 與 meter-out 流量控制指南。壓力設定背景則可使用工作壓力指南。
什麼時候應更換氣動消音器，而不是清潔？
當清潔無法同時恢復噪音控制與致動器速度時，就應更換消音器。CAGI 把接頭、過濾器、乾燥機與其他元件中的摩擦與阻力列為壓降原因，同樣邏輯也適用於局部閥迴路中堵塞的排氣零件（CAGI，2026）。
當元件只是輕微污染且製造商允許時，清潔有意義。若本體裂開、螺紋損傷、多孔元件被油浸透、機台屬安全關鍵，或同一消音器反覆堵塞，更換通常更好。
實務判斷路徑如下：
| 症狀 | 先清潔？ | 先更換？ |
|---|---|---|
| 外表輕微粉塵 | 是 | 否 |
| 燒結元件被油浸透 | 有時 | 通常是 |
| 塑膠本體破裂 | 否 | 是 |
| 螺紋損傷或鬆動 | 否 | 是 |
| 撞擊後噪音升高 | 否 | 是 |
| 某一方向反覆變慢 | 也許 | 若清潔無法恢復速度，則是 |
| 排氣出現油霧 | 否，應檢討排氣清淨器 | 通常是 |
不要為了「修好」速度而永久拆掉消音器。那只是把問題轉移給操作員與噪音量測。如果拆掉消音器後恢復循環時間，正確下一步是更高流量消音器、排氣清淨器檢討或不同的 meter-out 設定。
消音器 RFQ 應提供哪些資料？
有用的消音器 RFQ 應包含螺紋、閥端口、氣缸缸徑、行程、目標行程時間、工作壓力、量測噪音、空氣品質與污染狀況。SMC 把氣缸速度連到 SCFM 與活塞面積，因此幾何與時間比單張照片更有用（SMC，2026）。
要求替換或檢討時，請提供這些資料：
| RFQ 項目 | 範例 | 為什麼重要 |
|---|---|---|
| 排氣口螺紋 | NPT 1/4、BSPP G1/4、M5 | 連接配合 |
| 閥功能 | EA、EB、共用排氣歧管 | 方向別診斷 |
| 氣缸類型 | 無桿氣缸、導向氣缸、夾具 | 排氣容積與速度行為 |
| 缸徑與行程 | 32 mm x 800 mm | 流量估算 |
| 目標行程時間 | 伸出 0.8 秒、縮回 1.0 秒 | 峰值流量需求 |
| 工作壓力 | 6 bar、90 psi | 流量與推力背景 |
| 量測噪音 | 操作站 92 dBA | 降噪目標 |
| 空氣狀態 | 乾燥、含油、潮濕、多粉塵 | 材料與維護選擇 |
| 目前症狀 | 排氣很吵、縮回變慢、油霧 | 選型優先順序 |
小型配件訂單可附上產品族連結，例如氣動接頭或NPT 燒結銅氣動消音器。若是迴路層級問題，請提供閥、管內徑、流量控制與氣缸資料，讓排氣路徑能作為系統檢討。
結論
氣動消音器之所以重要，是因為 OSHA 85 dBA 行動水準與 NIOSH 85 dBA 建議暴露限值，讓排氣噪音成為可量測的工作場所風險；同時 SMC 的氣流關係也說明，同一個零件會影響氣缸速度（OSHA 1910.95，2026；NIOSH，2024；SMC，2026）。
請先量測噪音並估算排氣流量，再選擇消音器。把它裝在能保護操作員、又不會扼住閥的地方。接著同時驗證 dBA 與行程時間。這就是安靜機台與正確氣動迴路的差別。
氣動消音器常見問題
氣動消音器能降低多少噪音？
降噪量取決於消音器設計、排氣流量、閥端口與安裝方式。沒有資料表與測試條件時，不應假設固定 15 dB 或 30 dB。OSHA 以 85 dBA 作為聽力保護行動水準，90 dBA 作為 8 小時 PEL，因此安裝前後都要量測。
氣動消音器會讓氣缸變慢嗎？
會。SMC 指出氣缸速度取決於氣流，而排氣側限制會改變背壓。正確尺寸的消音器應保留所需行程時間。尺寸不足、堵塞或調整過度的消音器可能讓某一方向變慢，長行程無桿氣缸與快速閥迴路尤其明顯。
如果拆掉消音器後氣缸變快，應該永久拆除嗎？
不應該。拆掉消音器可能恢復排氣流量，但也會把排氣噪音重新帶回操作員位置。這個測試只能用於診斷。如果拆掉後氣缸變快，應選擇更高流量消音器、清潔元件，或重新檢查 meter-out 設定。
氣動 muffler 和 pneumatic silencer 是同一種零件嗎？
在多數氣動型錄中是。Muffler、silencer、exhaust silencer 與 air muffler 通常都指安裝在閥或致動器排氣口、用來降低排氣噪音的裝置。有些排氣清淨器還會捕捉油霧，因此要確認該零件只是消音器，還是消音與清淨合一。
氣動消音器多久應檢查一次？
應在例行預防保養時檢查消音器，也應在噪音或行程時間改變時立即檢查。CAGI 建議先修正壓降限制再提高壓縮機壓力；堵塞消音器就是需要檢查的局部限制點。髒污、油性、潮濕或粉塵環境要比乾淨控制箱更頻繁檢查。
無桿氣缸適合哪一種消音器？
最合適的消音器，是能達到噪音目標，同時通過缸徑、行程、壓力與目標行程時間所需排氣流量的型號。無桿氣缸常有長行程，因此要分別檢查兩個方向，並確認相對腔室排氣路徑上的消音器。
來源與擷取備註
- OSHA 1910.95 Occupational noise exposure，美國官方噪音暴露、行動水準、監測與聽力保護規範。擷取於 2026-07-08。
- OSHA Occupational Noise Exposure overview，OSHA 官方總覽，說明分貝、85 dBA 風險背景與噪音控制方法。擷取於 2026-07-08。
- NIOSH Noise-Induced Hearing Loss，CDC/NIOSH 官方頁面，列出 85 dBA 建議暴露限值與 3 dBA 交換率。擷取於 2026-07-08。
- CAGI Pressure Drop Technical Brief，壓縮空氣壓降指引，包含 10% 系統壓降目標與維護觸發條件。擷取於 2026-07-08。
- SMC Control Air Flow of Cylinders，製造商對氣缸速度與氣流關係、排氣側流量控制的說明。擷取於 2026-07-08。
- SMC Silencers and Exhaust Cleaners，氣動消音器與排氣清淨器產品族參考。擷取於 2026-07-08。
- AutomationDirect 影片：Understanding Pneumatic Valve Ports and Ways，作為閥供氣、工作口與排氣口配置的視覺補充。擷取於 2026-07-08。
