壓力露點是什麼？它為何影響氣動系統性能？
壓力露點是在壓縮空氣實際管線壓力下，水蒸氣開始凝結的溫度。AMS 將露點定義為在固定壓力與水蒸氣含量下達到飽和所需的溫度（AMS Glossary，2026）。在氣動系統中，這個定義很實際：若管路、閥歧管或致動器溫度低於壓力露點，液態水就可能出現在機台需要乾燥空氣的位置。
因此，壓力露點應被視為使用點驗收值，而不只是乾燥機型錄數字。乾燥機出口可能夠乾，但老舊支線、積水儲氣桶、堵塞排水器或過小本地過濾器，仍可能把水送往閥島。
重點摘要
- 壓力露點是管線壓力下的壓縮空氣含水限制，不是舒適濕度數字。
- ISO 8573-1 依顆粒、水與油分類壓縮空氣，且不受規格或量測位置限制。
- CAGI 建議從空壓機出口到使用點的壓降不超過 10%，因此乾燥機與過濾器選擇必須同時檢查濕氣與流量損失。
依我們的經驗，嚴重故障很少來自團隊「忘記」乾燥機存在。它們多半來自缺少驗收點。如果圖面只寫「乾燥空氣」，卻沒有寫壓力露點、位置、流量條件與最低環境溫度，維護人員最後只能猜。
壓力露點是什麼？
壓力露點是在壓縮空氣管線壓力下量測的露點。AMS 將露點定義為氣團在固定壓力與水蒸氣含量下達到飽和的溫度（AMS Glossary，2026）。在工廠空氣中，有用問題很直接：這條管線是否會冷到低於該溫度？
大氣露點描述大氣壓下的空氣；壓力露點描述仍在加壓網路中的壓縮空氣。這個差異重要，因為乾燥機、儲氣桶、滴水腿、調壓器、閥歧管與致動器可能位於不同壓力與溫度。
不要只問「我們用什麼乾燥機？」要問空氣在哪裡被驗收。乾燥機出口值有用，但機台真正關心的是空氣經過儲氣桶、配管、本地處理與軟管後的狀態。
現場定義
氣動故障排查可這樣定義壓力露點：
| 項目 | 實務意義 | 要記錄什麼 |
|---|---|---|
| 壓力露點 | 管線壓力下的凝結門檻 | 溫度、壓力、量測點 |
| 大氣露點 | 釋放到大氣後的凝結門檻 | 可用於比較，不是機台驗收值 |
| 霜點 | 低於冰點、可能結冰的露點 | 戶外或冷藏線路很關鍵 |
| 使用點露點 | 機台附近實際濕氣條件 | 閥與致動器的驗收值 |
若規格只寫「乾燥空氣」，就是不完整。實用註記應像這樣：「正常流量下，機台入口壓力露點應低於預期最低環境溫度。」
壓力露點與大氣露點有何不同？
壓力露點與量測點壓力綁定；大氣露點則描述同一氣體釋放到環境壓力後的狀態。ISO 8573-1 圍繞壓縮空氣純度建立，ISO 說明其適用不受空氣規定或量測位置限制（ISO 8573-1，2010）。
原文曾使用 100 PSI 壓力露點與大氣露點之間的固定換算範例。我移除該說法，因為壓力露點換算取決於實際含水量、溫度、壓力與量測方法。入口條件一變，單一句子很容易失準。
更安全的工程規則很簡單：把機台處的壓力露點和壓縮空氣會接觸到的最冷表面比較。如果管線、歧管或致動器本體低於壓力露點，水就可能在系統內凝結。
氣動系統應指定哪一個壓力露點？
壓力露點應依應用風險、最低環境溫度與量測位置指定。ISO 8573-1 規定壓縮空氣的顆粒、水與油純度等級，且不受規格或量測位置限制（ISO 8573-1，2010）。這代表註記必須寫明驗收點。
一般室內工廠管線只需要足以避免室溫下液態水的乾燥程度。戶外管線、冷藏室、高速閥、電子、食品接觸、噴塗與製藥設備則需要更低壓力露點，因為凝結、結冰或產品污染的風險更高。
選擇乾燥機前可使用這張地圖：
| 應用條件 | 露點決策 | 實務原因 |
|---|---|---|
| 溫暖室內廠務空氣 | 讓壓力露點低於最冷管線溫度 | 避免儲氣桶與支線有液態水 |
| 戶外或冷藏氣動線路 | 指定低於預期最低環境溫度的裕量 | 避免閥、消音器與小孔結冰 |
| 精密閥或無桿致動器 | 在閥歧管或致動器供氣附近量測 | 保護密封、導軌與切換一致性 |
| 食品、飲料、電子或噴塗 | 符合客戶、製程與 ISO 空氣品質要求 | 避免產品污染與品質缺陷 |
| 關鍵潔淨製程 | 要求記錄監測與警報限制 | 證明持續符合，而不只是啟動時符合 |
這裡也應連回較完整的ISO 空氣品質標準指南。那篇文章涵蓋完整的顆粒:水:油等級語言；本文則聚焦於水、露點、乾燥機選擇與使用點驗證。
高壓力露點如何損壞氣動設備？
高壓力露點重要，因為凝結水會變成機械與能源問題。Festo 將腐蝕、孔口堵塞、壓力損失增加、切換不穩與微生物風險列為壓縮空氣含水的後果（Festo，2026）。
水會在多個位置造成問題：
- 鋼製儲氣桶與管路：腐蝕形成鏽屑並向下游移動。
- 閥島：小閥芯間隙與先導通道可能卡滯或切換變慢。
- 氣缸與無桿缸：密封、導軌與軸承摩擦和磨耗增加。
- 消音器與排氣控制：濕氣與碎屑可能堵住排氣路徑。
- 低溫區：滯留水可能在狹窄通道內結冰。
- 過濾器與乾燥機：負載元件增加壓降，促使操作人員提高系統壓力。
CAGI 說每增加 2 psig 多餘操作壓力，空壓機耗電約增加 1%，並建議從空壓機出口到任何使用點的壓降不超過 10%（CAGI，2026）。因此，濕氣控制與壓力控制應放在同一次審查中。
工具閥件與流量壓降計算器檢查乾燥機、過濾器、管路與接頭損失是否造成足以掩蓋露點或空氣品質問題的壓降。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
當我們審查致動器變慢或動作不穩的投訴時，故障零件只是診斷起點。接頭上的鏽、濾杯中的水、髒污過濾器的壓降，以及夜班後的冷凝水，比單看氣缸更能說明問題。
對無桿缸而言，濕氣風險特別明顯，因為致動器常有長行程、外部導向負載與反覆循環。乾燥供氣不能修正側向負載問題，但潮濕供氣會讓其他問題更難分辨。
依露點目標選擇乾燥機
乾燥機選型應跟隨所需壓力露點、流量、壓降與維護模式。CAGI 說壓縮空氣設備選型取決於三個參數：cfm 需求、psig 壓力與空氣品質（CAGI，2026）。
Festo 列出水分離器、冷凍式乾燥機、吸附式乾燥機與膜式乾燥機等除濕選項，並指出正確技術取決於所需壓力露點與操作環境（Festo，2026）。
| 乾燥機或處理階段 | 最適合 | 注意點 |
|---|---|---|
| 分離器與自動排水器 | 儲氣桶或冷卻器後的大量液態水 | 不會把水蒸氣降到低露點 |
| 冷凍式乾燥機 | 無結冰風險的一般室內廠務空氣 | 受冷卻溫度與排水性能限制 |
| 吸附式乾燥機 | 低壓力露點、低溫區或關鍵乾燥空氣 | 耗氣、再生能耗與前置過濾器狀態 |
| 膜式乾燥機 | 較小的使用點乾燥空氣需求 | 流量損失與安裝條件 |
| 末端過濾器或凝聚式過濾器 | 乾燥後去除顆粒與氣膠 | 壓降與濾芯更換週期 |
不要預設購買最低露點數字。過度乾燥會增加再生耗氣、壓降、維護成本與監測需求。使用能保護實際製程的最低露點，然後在用氣位置驗證。

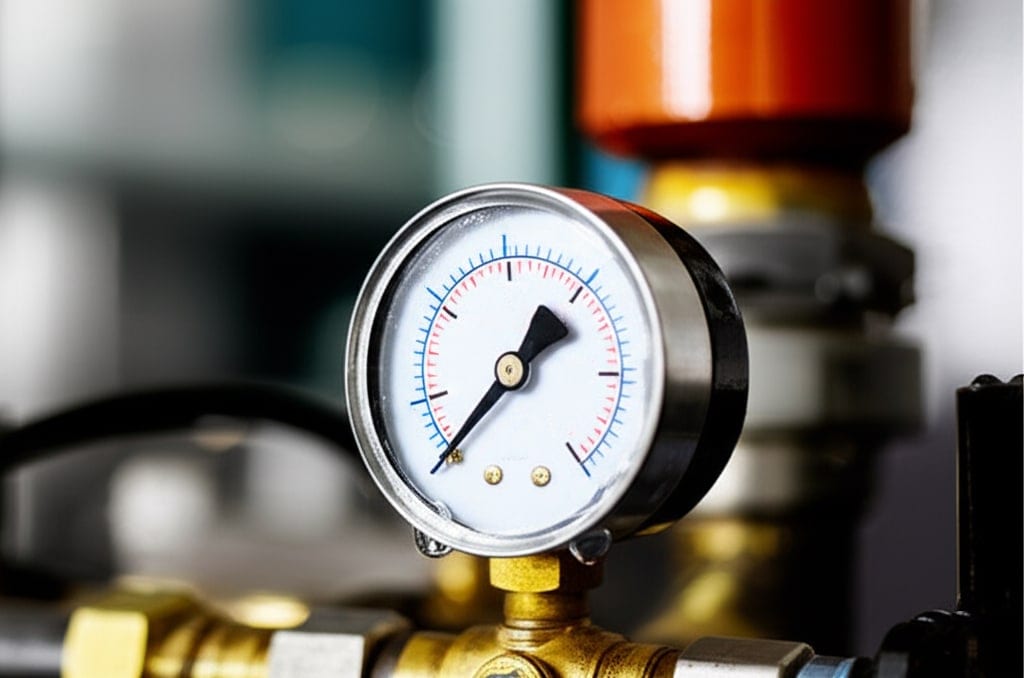

壓力露點的量測位置
壓力露點應在空氣品質承諾的位置量測。ISO 8573-1 說壓縮空氣純度等級不受指定或量測位置限制（ISO 8573-1，2010）。只看乾燥機出口讀值，無法證明閥歧管收到乾燥空氣。
當故障間歇出現時，使用多個量測點：
- 乾燥機出口：證明乾燥機能產生預期狀態。
- 儲氣桶或主過濾器後：抓出夾帶、排水與儲存問題。
- 配管支線末端：抓出潮濕管路與低點。
- 本地過濾調壓器後：檢查最後處理堆疊。
- 閥歧管前：把數值連到故障元件。
Festo 特別把露點監測列為驗證乾燥機性能與維持所需含水量的維護工作（Festo，2026）。量測點被寫清楚時，這項監測最有價值。
同樣邏輯也適用於壓力。如果氣缸無力，應在動作中測試動態壓力。靜態壓力表可能正常，但氣路在需求下崩落。壓力波動指南涵蓋這側診斷。
壓力露點失敗應如何故障排查？
排查壓力露點時，要分開乾燥機容量、冷凝水排除、配管污染、本地壓降與量測錯誤。CAGI 指出尺寸不足或髒污的空氣處理設備，特別是過濾器，可能造成明顯壓降（CAGI，2026）。這種限制可能和濕氣夾帶同時出現。
從證據開始，而不是從假設開始：
| 症狀 | 可能檢查 | 可能代表什麼 |
|---|---|---|
| 夜班後有水 | 排水器、儲氣桶、管路坡度、低點 | 停機時冷凝水累積 |
| 露點警報只在峰值需求出現 | 乾燥機尺寸、入口溫度、流量曲線 | 高 cfm 時乾燥機過載 |
| 乾燥機讀值良好，機台入口仍濕 | 支線、儲氣桶、本地濾杯、軟管路徑 | 水在乾燥機下游進入 |
| 過濾器差壓高 | 濾芯負載、錯誤等級、殼體過小 | 空氣夠乾但流量受限 |
| 閥卡滯加鏽屑 | 管路腐蝕、舊鋼管下垂、排水不良 | 水分問題已變成顆粒問題 |
最快的現場測試往往是序列測試：生產前、峰值需求中、溫度下降後分別檢查露點與壓力。中午的一個穩定讀值，不能證明凌晨五點廠房冷角落仍然乾燥。
若問題只在新增機台後出現，請在提高壓力前先審查空壓機壓縮比與壓力策略。較高壓力可能增加人工需求與能源成本，並掩蓋濕氣故障而不是修復它。
RFQ 與維護檢查清單
好的壓力露點 RFQ 至少說明四項：目標壓力露點、量測點、正常流量或峰值需求，以及預期最低環境溫度。CAGI 說在決定壓縮空氣設備前，必須清楚定義需求、壓力與空氣品質（CAGI，2026）。
報價乾燥機、過濾器、空氣處理元件或致動器替換前，請使用這份清單：
- 機台入口所需壓力露點。
- 正常工作壓力與單位，例如 bar、psi、MPa 或 kPa。
- 實際生產週期中的平均流量與峰值流量。
- 管路、戶外段與冷藏室周圍最低環境溫度。
- 目前乾燥機類型、型號、服役年限與警報歷史。
- 儲氣桶、排水器與過濾器維護記錄。
- 致動器動作中的使用點壓力。
- 若客戶已有 ISO 8573-1 顆粒:水:油目標，也一併提供。
- 故障閥、氣缸、消音器、過濾器、濾杯與管路低點照片。
標準動作設備應把空氣品質註記與致動器資料一起提供：缸徑、行程、負載、管長、閥尺寸、週期率與環境。若投訴包含力弱或速度不穩，氣缸工作壓力指南是合適的內部參考。
準備替換審查時，也請包含濕氣歷史。當原因能與鏽蝕、密封膨潤或排氣堵塞這類症狀分開，供應商才能更準確匹配氣動缸。
如需專案背景，請查看倍拓氣動的氣動製造與應用支援，並透過工程聯絡頁提交露點、壓力、流量與故障零件照片。
壓力露點常見問題
壓力露點 FAQ 不應被當作一般濕度建議。ISO 8573-1 將水視為壓縮空氣三類污染物之一，與顆粒和油並列（ISO 8573-1，2010）。實務答案永遠取決於壓力、量測點與應用風險。
壓力露點和大氣露點一樣嗎？
不一樣。大氣露點是在大氣壓下量測或陳述；壓力露點是在系統運轉的壓縮空氣管線壓力下陳述。氣動設備驗收應使用壓力露點，因為凝結風險發生在管路、閥、過濾器與致動器接口內部。
壓力露點太高會怎樣？
如果壓力露點高於氣路中最冷位置，水會在系統內凝結。這些水可能造成腐蝕、鏽屑、孔口堵塞、切換不穩、壓力損失升高與密封問題。在低溫區域，濕氣還可能結冰。
過濾器能解決高壓力露點嗎？
通常不行。過濾器可以去除顆粒或液態水滴，但一般本地過濾器不會像乾燥機一樣降低水蒸氣含量。顆粒與氣膠用過濾器控制，水蒸氣或低露點問題則需要正確乾燥技術。
壓力露點應該在哪裡量測？
應在空氣品質承諾的位置量測。對機台可靠性而言，通常是在本地處理元件之後、閥歧管之前。若乾燥機讀值良好但機台仍有濕氣，也應檢查乾燥機出口、儲氣桶出口與支線末端。
每套氣動系統都應使用最低可能露點嗎？
不需要。正確目標是足以避免該應用中凝結、結冰或產品污染的最低壓力露點。更嚴苛的目標可能增加再生耗氣、壓降、控制、監測與維護。先把目標對準風險。
來源與擷取註記
- AMS Glossary：Dewpoint，固定壓力與水蒸氣含量下的露點定義。擷取 2026-07-08。
- ISO：ISO 8573-1:2010 Compressed air, Part 1，顆粒、水與油壓縮空氣純度等級官方標準頁。擷取 2026-07-08。
- CAGI：Working With Compressed Air，壓縮空氣選型、能源、壓降與空氣品質指引。擷取 2026-07-08。
- Festo：Compressed air contamination, risks, impacts and solutions，污染、乾燥機、監測與維護實務。擷取 2026-07-08。
- U.S. Department of Energy：Compressed Air Systems，壓縮空氣工具、訓練、出版物與系統性能資源。擷取 2026-07-08。
- YouTube：AIR QUALITY CLASSES ISO 8573 1，ISO 8573-1 空氣品質等級概念的視覺補充。擷取 2026-07-08。
