直線致動器有哪些不同類型，它們如何改變工業自動化？
直線致動器類型可以依產生直線運動的方式分組：氣動缸、無桿氣動致動器、電動螺桿或皮帶軸、液壓缸、伺服控制軸，以及步進或音圈平台等特殊致動器。有用的選擇不是最長清單，而是符合力、行程、速度、精度、環境與控制需求的致動器家族。
Festo 表示沒有一種致動器技術普遍更好；主要選型因素是負載、精度、動態反應、環境與成本（Festo，2026）。這也是本文的判斷框架。
重點摘要
- 直線致動器類型應依驅動來源、導向、位置控制與 RFQ 資料排序。
- ISO 15552 涵蓋 10 bar、32-320 mm 缸徑的氣動缸。
- AutomationDirect 列出三大電動直線致動器家族：滾珠螺桿、導螺桿與皮帶驅動。
- Parker 列出 OSP-P 無桿氣缸，缸徑 10-80 mm，最大標準行程 6000 mm。
以我們的經驗，昂貴錯誤是把「直線致動器」當成單一產品類別。它其實是一項運動需求。夾具、推料器、導向滑台、長距離搬送軸與伺服檢測軸都沿直線移動，但失效原因不同。
本文刻意作為分類與 RFQ 地圖。若要更深入的氣動家族細節，請使用既有的氣動致動器指南。若只想判斷氣缸與電動的狹義選擇，請使用何時選氣缸而不是電動致動器。
編輯審查註：本文根據公開製造商與標準來源重寫，用於致動器家族選型。網站背景與聯絡資訊可在 /about-us/ 與 /contact/ 查看。
工具氣壓缸選型缸出力計算器在比較致動器類型前，先用缸徑、活塞桿直徑、工作壓力、摩擦餘量與安全係數估算氣動推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
什麼是直線致動器？
直線致動器是把能量轉換成直線運動的裝置。AutomationDirect 將 linear motion 描述為單一 X 軸或多軸 X-Y、X-Y-Z 配置上的運動，並依負載、行程、中間停止點、速度與精度進行選型（AutomationDirect，2022）。
能量來源可以是壓縮空氣、液壓油、電動馬達、磁場或組合式控制套件。輸出可以是活塞桿、滑車、工作台、導向滑台、皮帶軸、螺桿軸或無桿氣缸載台。
直線致動器是上層類別。氣動缸是一種空氣驅動直線致動器。電動直線致動器通常是馬達加螺桿、皮帶或其他機械傳動。無桿致動器是移動滑車沿本體運動，而不是讓活塞桿伸出致動器外的緊湊直線設計。
這個層級對採購很重要。如果 RFQ 只寫「linear actuator」，供應商必須猜應用需要簡單兩位置氣缸、長行程無桿搬送、高力液壓缸，還是可編程電動軸。
哪些直線致動器類型應列入候選？
先從六個家族開始：氣動缸、無桿氣動缸、電動螺桿或皮帶致動器、液壓缸、伺服控制軸與特殊直線致動器。ISO 15552 為氣動分支提供一個硬基準：10 bar 額定、32-320 mm 缸徑的氣動缸（ISO 15552，2025）。
把下表當成第一輪分類器，而不是最終設計：
| 直線致動器類型 | 驅動來源 | 最適合先檢查的用途 | 主要選型風險 |
|---|---|---|---|
| 標準氣動缸 | 壓縮空氣 | 夾緊、推動、推出、舉升、停止 | 壓降、側向負載、不良安裝造成力損失 |
| 無桿氣動缸 | 壓縮空氣 | 有限空間中的長行程 | 導向力矩、耦合負載、排氣流量 |
| 電動滾珠螺桿致動器 | 馬達與滾珠螺桿 | 負載下精準定位 | 螺桿速度、工作週期、對中 |
| 電動導螺桿致動器 | 馬達與導螺桿 | 較低成本調整或較慢定位 | 效率、磨損、熱、速度限制 |
| 電動皮帶致動器 | 馬達與同步帶 | 長行程與高速 | 皮帶伸長、負載支撐、防護 |
| 液壓缸 | 加壓油 | 高力與緊湊功率 | 洩漏、維護、油處理、控制 |
| 伺服或步進直線軸 | 馬達加控制器 | 曲線、配方、回饋、多位置工作 | 程式、驅動器選型、機械剛性 |
| 音圈或特殊平台 | 電磁或客製 | 短行程高反應運動 | 行程、熱、力範圍、成本 |
錯誤是把這些類型排成「最好」到「最差」。Festo 的致動器選型指引更嚴格：負載、精度、動態反應、環境與成本決定匹配。簡單氣動推料器可能是某工位的最佳致動器，卻是同一機台下一個工位的錯誤選擇。

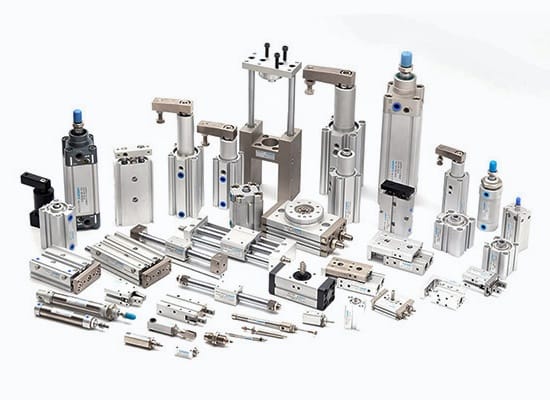

何時應選擇氣動直線致動器？
當任務需要快速、簡單、以力為主且端點清楚的運動時，選擇氣動直線致動器。Festo 將氣動描述為適合快速重複動作與明確端點的位置，而 ISO 15552 將許多可拆式安裝氣缸標準化為 10 bar、32-320 mm 缸徑（Festo，2026；ISO 15552，2025）。
氣動缸通常是夾緊與釋放、閘門開關、推回、升降、產品推出與止擋銷應用中最先檢查的致動器。當最終位置由硬停止、感測器、夾具或機械基準定義時，它們表現良好。
力的檢查很直接：
氣缸理想推力 = 工作壓力 x 有效活塞面積
現場檢查則不那麼整齊。可用力會隨壓降、背壓、摩擦、密封拖曳、側向負載、導向對中、閥流量與速度改變。因此，只看缸徑似乎正確的氣缸，仍可能達不到週期時間。
以下條件成立時，先考慮氣動：
- 運動有兩個清楚端點。
- 負載與行程可重複。
- 廠內空氣已可用且有維護。
- 製程能接受空氣可壓縮性。
- 工位重視簡單硬體與快速維修。
- 位置回饋限於端點感測器或少數檢查點。
更大的氣動家族地圖可使用既有氣動致動器概覽。本文將直線致動器比較保持在家族選型層級。
什麼時候電動直線致動器更合適？
當軸需要可編程位置、受控速度曲線、可重複加速度或回饋資料時，電動直線致動器更合適。AutomationDirect 列出三種主要電動直線致動器：滾珠螺桿驅動、導螺桿驅動與皮帶驅動，並依負載、行程、中間停止點、速度與精度選型（AutomationDirect，2022）。
電動致動器不只是致動器本體。真正的軸包含馬達、驅動器、控制器、回饋、電纜、安裝、安全邏輯、軟體，有時還包含外部線性導軌。因此只比較氣缸價格與電動致動器價格，會造成錯誤決策。
以下需求占主導時，先考慮電動：
| 需求 | 為什麼電動適合 |
|---|---|
| 多個儲存位置 | 馬達控制可移動到配方值 |
| 速度與加速度曲線 | 驅動器控制加減速、停止與平順運動 |
| 力回饋或量測插入 | 控制器可監測並限制運動 |
| 頻繁換線 | 配方可減少手動停止點調整 |
| 資料與診斷 | 可擷取位置、警報、負載與週期資料 |
| 清楚公用能源計量 | 電能比壓縮空氣末端使用更容易量測 |
精度宣稱也同樣如此。定義精確度、重複性、解析度、直線度與穩定時間之前，不要說「電動比較好」。精度專題比較請用氣缸與電動致動器精度指南。
無桿與長行程直線致動器適合哪裡？

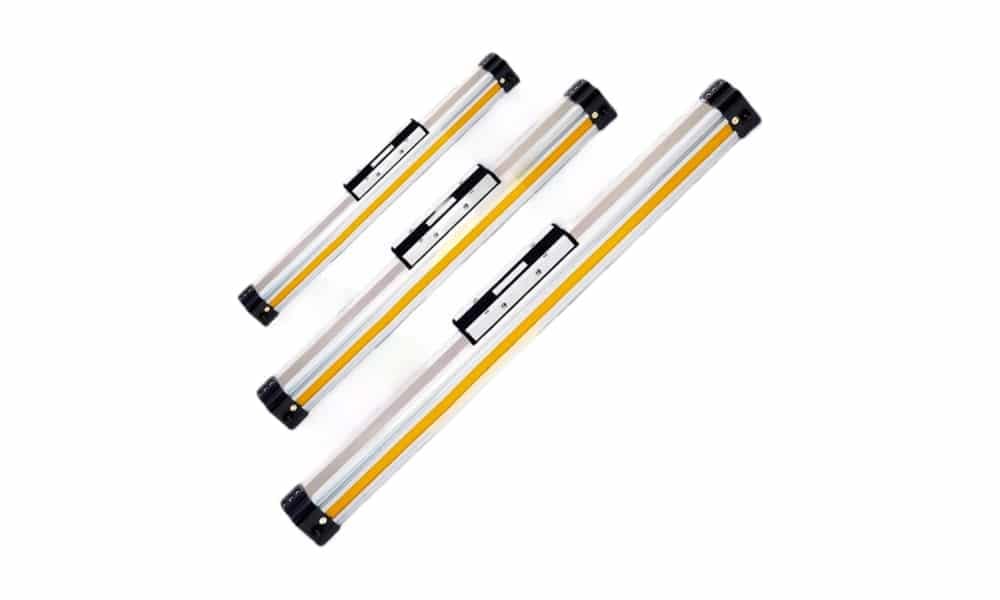

無桿直線致動器適合行程長度與安裝包絡很重要的場合。Parker 列出 OSP-P 無桿氣動缸，缸徑 10-80 mm，最大標準行程 6000 mm，最高工作壓力 8 bar，6 bar 時推力 47-3010 N（Parker OSP-P，2026）。
標準有桿氣缸需要本體空間與伸出活塞桿空間。無桿氣缸讓滑車沿致動器本體移動，可縮小清空包絡。這在護罩、輸送線、門、操作員與機架附近很有用。
無桿不代表「沒有導向問題」。滑車、外部負載、力臂、停止件、緩衝、感測器與閥流量仍必須檢查。長行程也會暴露短氣缸上看不見的壓降與排氣限制。
以下情況可使用無桿或導向直線致動器：
- 行程很長，而活塞桿會造成太多額外空間。
- 負載必須由滑車或滑台承載。
- 需要外部導向來承受力矩負載。
- 製程需要快速點對點搬送。
- 應用可使用端點停止或有限中間控制。
不要讓本頁變成另一篇無桿致動器文章。機構細節請看無桿致動器如何工作，或不同無桿氣動缸類型指南。
液壓、伺服、步進或音圈致動器何時值得使用？
當基本氣動或電動軸無法解決需求時，特殊直線致動器才值得納入。AutomationDirect 指出液壓可達到高於其他動力技術的力，而 Festo 表示選型必須平衡負載、精度、動態反應、環境與成本（AutomationDirect，2022；Festo，2026）。
當力密度比潔淨度、漏油風險與維護簡單性更重要時，液壓缸應納入檢討。壓裝、成形、舉升與重型機械運動可能合理化這個套件。
當製程需要可編程運動、協調軸、曲線控制或量測力時，伺服直線軸應納入檢討。伺服致動器不只是「更精準」；它是馬達、驅動器、回饋、控制器、機構、安全與調試工作。
步進直線致動器可用於成本與命令簡單性重要的較簡單定位任務。它們仍需要負載與速度檢討。若軸超載或加速太激烈，開迴路步進系統可能失步。
音圈與其他特殊致動器適合短行程、高反應、低摩擦或測試量測應用。它們不是氣動缸或皮帶軸的一般替代品。行程、熱、力與控制限制通常很快決定可行性。
如何計算力、行程、速度與空氣需求？
致動器尺寸應從負載工況開始，而不是從目錄家族名稱開始。CAGI 表示，多數設計良好的壓縮空氣系統從壓縮機排出口到使用點的壓降不超過 10%，DOE 也列出用於改善性能與節能的壓縮空氣工具與出版物（CAGI，2022；DOE，2026）。
任何直線致動器在選擇產品家族前，都要定義以下值：
| 尺寸變數 | 為什麼重要 |
|---|---|
| 負載質量與方向 | 決定力、導向與安全係數 |
| 行程長度 | 區分短氣缸工作與無桿或皮帶軸工作 |
| 所需速度或週期時間 | 暴露流量、馬達速度、螺桿速度與緩衝限制 |
| 精度與重複性 | 決定是否需要硬停止、回饋或伺服控制 |
| 工作週期 | 影響熱、潤滑、密封壽命與壓縮機需求 |
| 環境 | 改變密封、防腐、沖洗、粉塵與電纜選擇 |
| 控制 | 決定閥、感測器、PLC、驅動器或運動控制器需求 |
從應用檢討來看，最常見的漏失是把力與速度分開。氣缸可能有足夠靜態力，卻因閥、管路、消音器或使用點壓力無法提供足夠空氣而錯過週期。電動軸可能有足夠推力，卻因螺桿速度、熱或導向負載被忽略而失效。
使用這個順序：
- 定義運動：推、拉、舉升、夾緊、搬送、調整、檢測或壓入。
- 定義負載：重量、摩擦、側向負載、力矩與加速度。
- 定義停止行為：硬停止、感測器、曲線、儲存位置或回饋。
- 定義公用能源：廠內空氣、液壓動力單元或電驅容量。
- 定義環境：粉塵、水、化學品、溫度、振動或潔淨室。
- 定義服務計畫：密封更換、潤滑、驅動器接近性或備用軸替換。
壓力側尤其要注意。CAGI 提醒，提高壓縮機排出壓力不應是處理使用點壓力不足的第一反應。請先檢查管路、過濾器、乾燥機、接頭、洩漏、儲氣策略與調壓器。
哪些 RFQ 資料可避免錯誤直線致動器報價？
RFQ 應用可量測語言描述運動工作。CAGI 將壓縮空氣應用分成動力、製程與控制用途，並把直線致動器列在動力服務下，因此致動器需求應說明力、行程、壓力與控制需求，而不是只寫產品標籤（CAGI，2026）。
請提供足夠資料讓供應商先識別家族，而不只是尺寸：
| RFQ 欄位 | 氣動細節 | 電動或液壓細節 |
|---|---|---|
| 運動 | 伸出/縮回、夾緊、推動、搬送 | 位置曲線、力曲線、速度曲線 |
| 負載 | 質量、方向、摩擦、力矩 | 相同負載資料加剛性與工作週期 |
| 行程 | 有桿行程、無桿行程、導軌長度 | 螺桿、皮帶或缸行程 |
| 力 | 工作壓力與所需推力 | 推力、扭矩、壓力或馬達選型 |
| 速度 | 目標行程時間與週期率 | 速度、加速度、減速度 |
| 位置控制 | 端點感測器、停止件、緩衝 | 編碼器、原點開關、儲存位置 |
| 環境 | 空氣品質、沖洗、粉塵、溫度 | IP 等級、電纜、驅動櫃、油處理 |
| 安全狀態 | 彈簧復歸、排氣、鎖定、煞車 | 煞車、STO、鎖定、過載反應 |
需要更清楚的類別邊界？請用所有氣缸都算致動器嗎確認術語，並用氣缸與致動器差異理解更大的層級。
結論：直線致動器如何改變自動化？
直線致動器透過把運動需求轉換成可重複的機台動作來改變自動化。Festo 的五個決策因素：負載、精度、動態反應、環境與成本，是避免在定義工作前先選技術的實用方法（Festo，2026）。
簡單、快速、以力為主的運動使用氣動缸；行程長且空間緊湊時使用無桿致動器；位置控制、曲線、回饋或配方重要時使用電動軸；當力、反應、行程或環境超出一般氣動/電動範圍時，使用液壓與特殊致動器。
最佳選擇很少是最先進的致動器，而是能以最少隱藏風險完成特定工作的致動器。
直線致動器類型常見問題
直線致動器主要有哪些類型？
主要類型包括氣動缸、無桿氣動致動器、電動螺桿致動器、電動皮帶致動器、液壓缸、伺服控制軸、步進直線致動器，以及音圈平台等特殊裝置。最好的第一步是依驅動來源區分，再依行程、力、精度、環境與控制需求篩選。
氣動缸是直線致動器嗎？
是。氣動缸是壓縮空氣驅動的直線致動器。ISO 15552 涵蓋 10 bar、32-320 mm 缸徑的標準化氣動缸系列。直線致動器這個詞更廣，所以氣缸是較大直線運動家族中的一種類型。
無桿氣缸與電動直線致動器有什麼差別？
無桿氣缸使用壓縮空氣推動內部活塞與外部滑車沿缸體移動。電動直線致動器使用馬達搭配螺桿、皮帶或其他傳動。無桿氣動單元常適合快速長行程搬送，而電動軸適合可編程位置與運動曲線。
哪種直線致動器最適合精密定位？
電動伺服或螺桿驅動致動器通常是多個儲存位置、運動曲線與回饋控制的第一選擇。氣動缸仍可在硬停止點上良好重複，但當製程需要可編程中間位置或量測式力控制時，通常不是第一選擇。
詢問直線致動器報價前應提供哪些資訊？
提供負載、行程、方向、目標週期時間、所需精度、工作週期、環境、可用公用能源、控制方式、安全狀態與維護可接近性。氣動致動器要加入工作壓力與空氣品質；電動軸要加入馬達、驅動器、回饋、電纜與控制器需求。
