氣動氣缸密封系統如何提升工業自動化可靠性？
氣動氣缸密封系統會穩定壓差、阻擋污染、保護移動中的活塞桿與缸筒，並讓維修團隊在推力、速度或重複定位開始漂移之前取得可量測的警示，因此能提升工業自動化可靠性。CAGI 指出，約 80% 的壓縮空氣洩漏聽不見，所以可靠密封必須檢查，不能只是假設沒有問題（CAGI，2026）。
實務上的改變很直接：不要再把密封件當成故障後才採購的低價耗材，而要把整組密封視為壓力控制、污染控制與維護資料系統。這樣一支漏氣氣缸就會變成可診斷的可靠性問題，而不是反覆出現的停機意外。
重點摘要
- CAGI 以 1/4 inch、100 psi 的空氣洩漏為例，流量可達 104 cfm、約 25 hp，因此氣缸洩漏會變成真正的能源與稼動率問題。
- ISO 8573-1 以顆粒、水與油定義壓縮空氣純度；這三類污染物也常是密封件早期失效的加速因素。
- 是否重建不應只比較密封材料，還要同時比較活塞桿、缸筒、壓蓋、導向件、空氣品質、壓力穩定度與洩漏測試結果。
氣動氣缸密封系統解決什麼可靠性問題？
氣動氣缸密封系統會在洩漏、污染、摩擦與腔室旁通變成不穩定運動之前先處理這些問題。CAGI 表示，100 psi 下 1/4 inch 的空氣洩漏可浪費 104 cfm 並消耗約 25 hp，這也說明即使是「小」密封故障，也值得用數據檢查（CAGI，2026）。
密封組不是單一零件，而是壓力密封、排除密封、靜態密封與導向元件的組合，用來保護從閥到負載的受力路徑。只要其中一個部分失效，症狀可能出現在其他位置。
例如，磨耗的刮塵環本身可能不會漏壓，但它會讓粉塵、沖洗水或切削碎屑到達活塞桿密封。接著活塞桿密封磨耗、氣缸開始嘶嘶漏氣，維修紀錄寫成「活塞桿密封失效」。真正的第一個故障點其實在更上游。

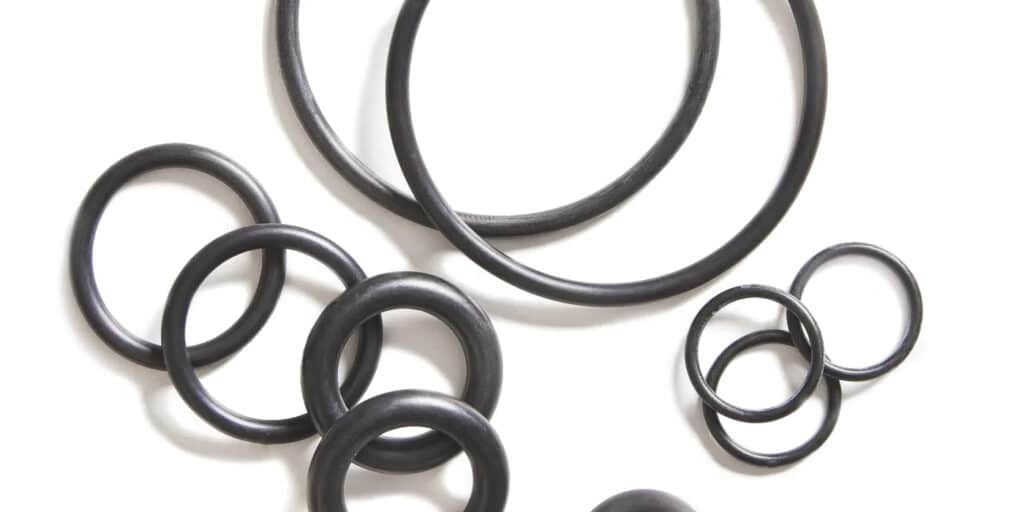

氣動氣缸密封系統是指活塞桿密封、活塞密封、刮塵環、端蓋密封、緩衝密封、靜態 O 形環、導向件、潤滑膜、活塞桿表面、缸筒表面與安裝配合的總和，這些元素在每一次行程中共同把壓縮空氣留在應該停留的位置。
最有用的可靠性分類，是把內部洩漏與外部洩漏分開。內部洩漏會偷走兩個腔室之間的壓差。外部洩漏會把壓縮空氣排到大氣。污染洩漏則反方向移動，從環境進入氣缸。每一條路徑都需要不同測試。
| 可靠性任務 | 涉及的密封系統部位 | 機台上的變化 | 優先收集的證據 |
|---|---|---|---|
| 保持工作腔壓力 | 活塞密封、活塞桿密封、靜態密封 | 推力變弱、漂移、夾持力不穩 | 保壓與運動期間的端口壓力 |
| 避免空氣向外逸散 | 活塞桿密封、端蓋密封、端口密封 | 嘶嘶聲、用氣量上升、潤滑系統出現油膜 | 超音波洩漏檢查或允許時的肥皂水測試 |
| 阻擋污染進入 | 刮塵環、刮環、活塞桿表面、呼吸路徑 | 新活塞桿密封重建後很快再失效 | 活塞桿表面照片與污染物類型 |
| 保持運動對正 | 耐磨環、導向環、安裝、側向負載路徑 | 單側密封磨耗、缸筒拉傷、卡滯 | 活塞桿跳動、導向磨耗、負載對中 |
| 保持重複性穩定 | 完整密封堆疊與供氣 | 行程時間或位置變動 | 循環間壓力與時間資料 |
氣缸密封系統最先在哪裡失效？
氣缸密封系統通常最先在移動界面失效：活塞桿壓蓋、活塞與缸筒接觸面、刮塵邊、導向表面或無桿密封帶。ISO 8573-1 針對顆粒、水與油定義壓縮空氣純度等級，而這三類污染物也常是動密封過早磨耗的原因（ISO，2010）。
請從症狀開始，而不是從型錄開始。桿端嘶嘶漏氣通常指向壓蓋區。沒有可見外洩但伸出力弱，可能指向活塞旁通或供氣壓力問題。剛換的新密封套件幾週內失效，則多半要查活塞桿損傷、側向負載、污染或安裝錯誤。
當重複故障送到維修桌上時，我們會用以下現場順序：
- 拆解前先標記確切洩漏位置。
- 記錄故障循環時氣缸端口的工作壓力。
- 拍攝活塞桿、壓蓋、活塞、缸筒內孔、舊密封件與耐磨環。
- 檢查失效密封是否被切傷、擠出、膨潤、拋光、龜裂，或只在單側磨耗。
- 把失效型態與機台環境比較：粉塵、水、冷卻液、高溫、化學品、焊渣或側向負載。
以我們的經驗，最快下錯的訂單就是「再寄同一個密封件」。如果舊活塞桿有一道刮痕、缸筒有拉傷，或導向環單側已磨穿，新密封件其實被要求修復一個不是它造成的機械問題。
常見失效路徑
| 症狀 | 可能路徑 | 通常代表 | 更好的下一步 |
|---|---|---|---|
| 活塞桿壓蓋處嘶嘶漏氣 | 外部活塞桿密封洩漏 | 活塞桿密封磨耗、桿面刮傷、刮塵環損壞、壓蓋磨耗 | 更換活塞桿密封前先檢查桿面與刮塵環 |
| 保壓時氣缸漂移 | 內部活塞旁通 | 活塞密封磨耗、缸筒損傷、閥洩漏 | 責怪活塞密封前，先把氣缸與閥隔離 |
| 新密封短期內漏氣 | 污染或安裝損傷 | 空氣髒污、溝槽銳邊、乾式組裝、方向錯誤 | 複查空氣品質、溝槽狀態與組裝方法 |
| 行程變慢或推力不足 | 壓力損失或旁通 | 供氣壓降、活塞旁通、閥限制 | 運動中同時量測兩個端口 |
| 單側密封磨耗 | 側向負載或導向失效 | 對中不良、軸承磨耗、負載無支撐 | 裝密封件前先檢查導向與安裝 |
密封類型如何影響可靠性，而不變成密封型錄？
使用密封類型時，應用來解釋失效路徑，而不是另做一份型錄。Trelleborg 的公開密封資料庫把活塞桿密封、U-cup 活塞桿密封、刮塵環、刮環、PTFE 活塞桿密封安裝與聚氨酯活塞密封安裝分成不同主題，這反映出不同密封任務需要不同檢查（Trelleborg，2026）。
完整密封分類可參考相關的工業氣缸密封類型與應用指南。本文聚焦可靠性。這裡的問題不是「有多少密封截面？」而是「哪一個密封系統功能正在失效？」
| 密封系統功能 | 典型元件 | 可靠性問題 |
|---|---|---|
| 外部壓力保持 | 活塞桿密封 | 壓縮空氣是否從壓蓋洩到大氣？ |
| 腔室隔離 | 活塞密封 | 壓力是否從活塞一側旁通到另一側？ |
| 排除污染 | 刮塵環或刮環 | 髒污是否到達動密封表面？ |
| 靜態接合密封 | O 形環或墊片 | 固定端蓋、端口或緩衝通道是否漏氣？ |
| 側向負載控制 | 耐磨環或導向環 | 是否因移動件未對正而讓密封唇過載？ |
| 無桿槽密封 | 內外密封帶 | 滑座槽是否在污染損傷後漏氣或拖滯？ |

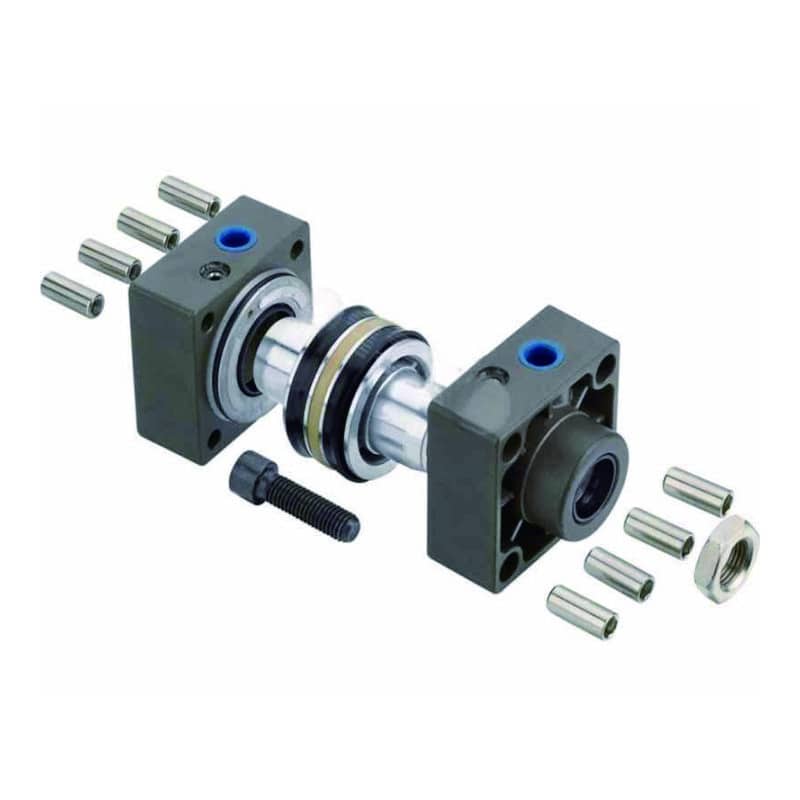

可靠答案通常是一組零件，而不是單一密封圈。標準拉桿式氣缸的重建套件可能包含活塞密封、活塞桿密封、O 形環、刮塵環與耐磨元件。若是無桿氣缸，套件還可能包含長密封條或密封帶。
材料仍然重要。NBR、聚氨酯、FKM、EPDM、PTFE 與填充 PTFE 都可能出現在氣動或流體動力密封中。但材料應該排在失效路徑、溫度、介質、壓力、運動方式、表面粗糙度與溝槽配合都確認之後。
維修團隊應如何診斷漏氣氣缸？
診斷漏氣氣缸時，請先量測洩漏路徑、壓力行為與重建狀態，再訂購零件。CAGI 指出約 80% 的壓縮空氣洩漏聽不見，因此安靜的機台仍可能正在浪費空氣，或掩蓋氣缸故障（CAGI，2026）。
測試必須在受控狀態下進行。依照現場安全規則隔離機台、鎖定危險能量，並遵循氣缸製造商的維修程序。接著確認可疑洩漏是在氣缸、閥、管路、接頭還是排氣路徑。
可使用以下實務順序：
- 聽音並定位：使用超音波檢測、允許時使用肥皂水，或做局部壓力檢查。
- 把閥與氣缸分開：漏氣的閥可能看起來像活塞旁通。
- 檢查兩個端口：只看一只壓力表會隱藏運動中的變化。
- 執行保壓測試：安全加壓腔室、停止運動，觀察壓力是否衰減。
- 檢查表面：活塞桿刮痕、缸筒拉傷、導向磨耗與受污染油脂都能解釋重複失效。
- 記錄舊密封：清潔前先拍照。磨耗形態很重要。
工具壓縮空氣壓降漏氣率計算器當氣缸或測試容積可以安全隔離時，利用已知系統容積、起始壓力、終止壓力與衰減時間估算洩漏量。漏氣流量 = 容積 × 壓降 / 時間系統容積起始壓力結束壓力衰減時間開啟計算工具
未安裝流量計時，壓力衰減法很有用，但它不是魔法。測試容積必須已知，生產用氣需求必須隔離，溫度變化也可能扭曲結果。不過，它能給維修團隊一個可重複的維修前後數字。
什麼時候該重建密封套件，而不是更換整支氣缸？
當氣缸結構仍完好，且失效證據指向可更換的密封或導向零件時，就適合重建密封套件。CAGI 的壓降簡報指出，當濾芯差壓超過 5-7 psig 或至少每六個月，應更換濾芯；這提醒我們，維護門檻應該可以量測（CAGI，2022）。
氣缸也應使用同樣紀律。單靠日曆週期很薄弱。量測洩漏率、活塞桿狀態、導向磨耗、壓力衰減結果、循環次數與污染歷史，才能形成更好的決策。
| 檢查時發現的狀況 | 重建密封套件？ | 更換氣缸或主要零件？ | 原因 |
|---|---|---|---|
| 活塞桿平滑、缸筒乾淨、導向完整 | 是 | 通常不用 | 密封磨耗可能是主要維修項目 |
| 活塞桿輕微拋光但沒有刮痕線 | 通常可以 | 通常不用 | 與供應商確認，並檢查刮塵保護 |
| 密封行走路徑上有拉傷或點蝕 | 單獨重建不夠 | 可能需要更換活塞桿或氣缸 | 新活塞桿密封仍會經過同一處損傷 |
| 缸筒拉傷或腐蝕 | 單獨重建不夠 | 可能需要更換缸筒或氣缸 | 活塞密封無法修復滑動表面 |
| 導向環單側磨穿 | 只有同時修正導向與對中才可 | 可能需要 | 側向負載會再次破壞新密封 |
| 無桿密封帶被切傷或污染 | 需要密封帶維修 | 取決於滑座與導軌狀態 | 長槽密封對碎屑與密封帶損傷很敏感 |
| 正確重建後仍反覆漏氣 | 否 | 應診斷閥、壓力、對中與空氣品質 | 氣缸可能只是其中一個症狀 |
只有在重建能移除根因時，才是好的可靠性措施。如果舊密封因活塞桿刮痕而被切壞，新套件只是暫時遮蓋。如果舊密封是正常磨耗，且運轉表面乾淨，套件就可能是最有效率的停機使用方式。
標準氣缸系列請提供完整型號與失效零件照片給供應商。若是客製致動器，還要加入缸徑、行程、活塞桿直徑、溝槽尺寸、端口尺寸、安裝形式、壓力、循環速率與使用環境。
哪些空氣品質與操作條件可延長密封壽命？
空氣品質會延長密封壽命，因為顆粒會磨蝕密封唇，水會侵蝕表面與潤滑劑，油氣殘留則可能讓不相容彈性體膨潤或軟化。ISO 8573-1 指定顆粒、水與油的純度等級，也列出壓縮空氣系統中的其他氣態與微生物污染物（ISO，2010）。
這不代表每支氣缸都需要最嚴格等級，而是空氣品質目標必須匹配機台。乾淨室內分度氣缸與沖洗式包裝線面對的密封風險不同。多粉塵木工機、焊接治具、切削液區與戶外設備也不同。
把密封檢討連到空氣系統：
- 檢查機台端的濾杯、排水器、露點與調壓器設定，而不只看空壓機房。
- 比較氣缸要求的工作壓力與閥入口、氣缸端口的實際壓力。
- 在失效零件上尋找水、鏽、管垢、油泥或黏性殘留。
- 確認機台使用的是給油或免給油元件。
- 記錄化學暴露：冷卻液、清潔劑、沖洗液、油霧、臭氧、UV 或食品加工化學品。
CAGI 表示，正確選擇壓縮空氣設備要從三個輸入開始：cfm 需求、psig 壓力與空氣品質（CAGI，2026）。在氣缸密封上，這三項也應出現在維修紀錄中。少了任何一項，密封選擇就有一部分是在猜。
更多空氣等級細節可參考氣動系統 ISO 空氣品質標準指南。若問題與水分有關，壓力露點指南說明為什麼只有過濾器不能定義乾燥空氣：什麼是壓力露點？
壓力穩定與洩漏如何影響致動器重複性？
壓力穩定會影響重複性，因為氣缸可用推力來自活塞面積兩側的壓差。CAGI 表示，多數設計良好的壓縮空氣系統，從空壓機排出口到任何用氣點的壓降不應超過 10%，因此在提高空壓機設定值前應先修正壓力損失（CAGI，2022）。
密封洩漏會改變這個壓差。活塞旁通會降低兩腔室的壓力分離。活塞桿密封洩漏會從工作腔排掉空氣。端口或接頭洩漏則可能讓良好的氣缸看起來推力不足。排氣側限制也會讓動作變慢並混淆診斷。
這一定會造成整機停機嗎？不一定。最早的徵兆通常更柔性：
- 夾持力在保壓後漂移。
- 早上開機與熱機後的行程時間不同。
- 氣缸到達端點，但下一站看到工件位置不一致。
- 維修變更後壓縮機負載率上升。
- 操作員提高調壓器壓力來恢復動作，接著用氣量增加。
最後一項很重要。CAGI 的人為需求例子指出，若氣缸在 80 psig 需要 1 立方英尺空氣，系統壓力提高到 100 psig 時會消耗 1.21 立方英尺（CAGI，2026）。提高壓力可能遮住症狀，卻提高空氣消耗。
如果問題是推力，請查看氣動物理中的壓差。如果問題是系統壓降，請使用氣動系統壓降原因與修正。密封系統正好位於這兩個問題之間。
如何建立可靠密封更換的 RFQ？
可靠密封更換 RFQ 應從三個操作事實開始：需求、壓力與空氣品質。CAGI 用這些輸入來選擇壓縮空氣設備，而密封 RFQ 也需要同樣背景，供應商才能分辨配合、材料與根因（CAGI，2026）。
不要只寄「需要密封套件」。這會迫使供應商猜測。更好的 RFQ 會說明你需要的是精確替換、根因檢討，還是材料與應用審查。
可使用以下 RFQ 區塊：
| RFQ 資料 | 至少要提供的細節 | 為什麼重要 |
|---|---|---|
| 氣缸識別 | 品牌、系列、型號、缸徑、行程、活塞桿直徑 | 確認套件相容性 |
| 操作資料 | 壓力、循環速率、運動方向、負載狀態 | 說明密封與導向負荷 |
| 洩漏證據 | 洩漏位置、壓力衰減結果、時間漂移、失效零件照片 | 指向真正洩漏路徑 |
| 空氣與環境 | 乾燥機/過濾器資訊、水或油證據、粉塵、沖洗、化學品 | 篩查污染與材料風險 |
| 維修目標 | 精確替換、更長壽命、緊急維修、重新設計 | 決定技術回覆方向 |
對緊急停機來說，最佳照片通常是尚未清潔的磨耗零件。髒污形態、切傷方向、唇口磨耗與單側拋光，比擦乾淨後的型錄式照片能提供更多資訊。
如果氣缸是更大機台檢討的一部分，請把需求連到氣動氣缸產品，並加入任何致動器替換限制。如果問題只在密封類型，請把供應商導向既有的工業氣缸密封指南。
氣動氣缸密封系統常見問題
這些 FAQ 回答聚焦可量測的可靠性，而不是通用更換週期。CAGI 的例子顯示壓縮空氣洩漏可能安靜、昂貴且受壓力影響；ISO 8573-1 則顯示空氣品質必須以污染物等級指定，而不是用「乾淨空氣」這類模糊詞（CAGI，2026；ISO，2010）。
氣動氣缸密封件多久應更換一次？
當量測到洩漏、位移漂移、推力變弱、可見損傷，或計畫性大修資料顯示需要時，就應更換氣動氣缸密封件。固定日曆週期會受到循環次數、空氣品質、壓力、活塞桿暴露與側向負載影響，因此應追蹤壓力衰減、用氣量與檢查照片，讓週期來自證據。
自動化系統中密封件過早失效的原因是什麼？
密封件過早失效通常來自污染、活塞桿刮傷、缸筒拉傷、側向負載、乾式組裝、溝槽配合錯誤、方向裝反、化學侵蝕，或空氣品質不符合機台要求。ISO 8573-1 將壓縮空氣純度分成顆粒、水與油等級，讓維修團隊能用具體方式討論污染。
副廠密封套件能達到 OEM 性能嗎？
當供應商掌握完整氣缸資料、尺寸、材料背景與操作條件時，副廠密封套件可以表現良好。只靠外觀選型風險很高。請要求配合確認、材料相容性、安裝建議與維修後洩漏測試，而不是假設「高階」就代表更好。
如何分辨活塞旁通與活塞桿密封洩漏？
活塞桿密封洩漏通常會從壓蓋位置向外逸散，可能聽得到或可在氣缸外部檢測。活塞旁通屬於內部洩漏，因此致動器可能漂移、失去推力或無法通過保壓測試，但外部看不到洩漏。決定前請先把氣缸與閥分離，並量測兩個端口。
可以提高壓力來克服氣缸洩漏嗎？
不應先這麼做。提高壓力可能遮住洩漏，同時增加人為需求。CAGI 的例子指出，原本在 80 psig 需要 1 立方英尺空氣的氣缸行程，升到 100 psig 時會消耗 1.21 立方英尺。提高系統設定值前，應先修正洩漏路徑、壓降或限制點。
密封套件報價應提供哪些資訊？
請提供氣缸型號、缸徑、行程、活塞桿直徑、工作壓力、循環次數、洩漏症狀、環境、空氣品質資料，以及失效密封件、活塞桿、缸筒、壓蓋與導向件照片。如果尺寸未知，請先提供清楚的卡尺照片與完整銘牌，再要求套件。
