線圈電感如何影響氣動系統中的電磁閥反應時間？
線圈電感是一種電氣特性，會讓電磁線圈抵抗突然而來的電流變化。在氣動電磁閥中，這很重要，因為線圈電流必須建立足夠磁力，先移動柱塞、先導級或銜鐵，閥才能把壓縮空氣導向正確流路。
實務答案是：較高電感通常會讓吸合電流上升較慢，也可能讓釋放時電流衰減變慢。不過反應時間從來不只是電氣數字。驅動電壓、線圈電阻、抑制電路、彈簧力、先導壓力、閥芯摩擦、閥口流量與致動器容積都會加入延遲。
重點摘要
- 在 RL 電路中，一個時間常數約可到達最終電流的 63.2%；對線圈而言，
tau = L / R。- TI 的 DRV110 電磁閥控制器先用快速電流爬升，再用較低保持電流降低發熱。
- 請把電磁閥反應視為預算：驅動器延遲、線圈電流、銜鐵運動、閥切換、充氣與排氣都要計入。
以我們經驗，最常見的時序錯誤是把整個行程都歸咎於線圈。20 ms 的電氣延遲在高速包裝夾爪上很重要，但長管路、小消音器、使用點壓力偏低或閥尺寸不足，可能比線圈本身帶來更多延遲。
編輯說明：這篇工程說明由公開技術來源與實務氣動控制審查重寫而成。若要看更完整的閥門概覽，請參考氣動電磁閥如何控制壓縮空氣。

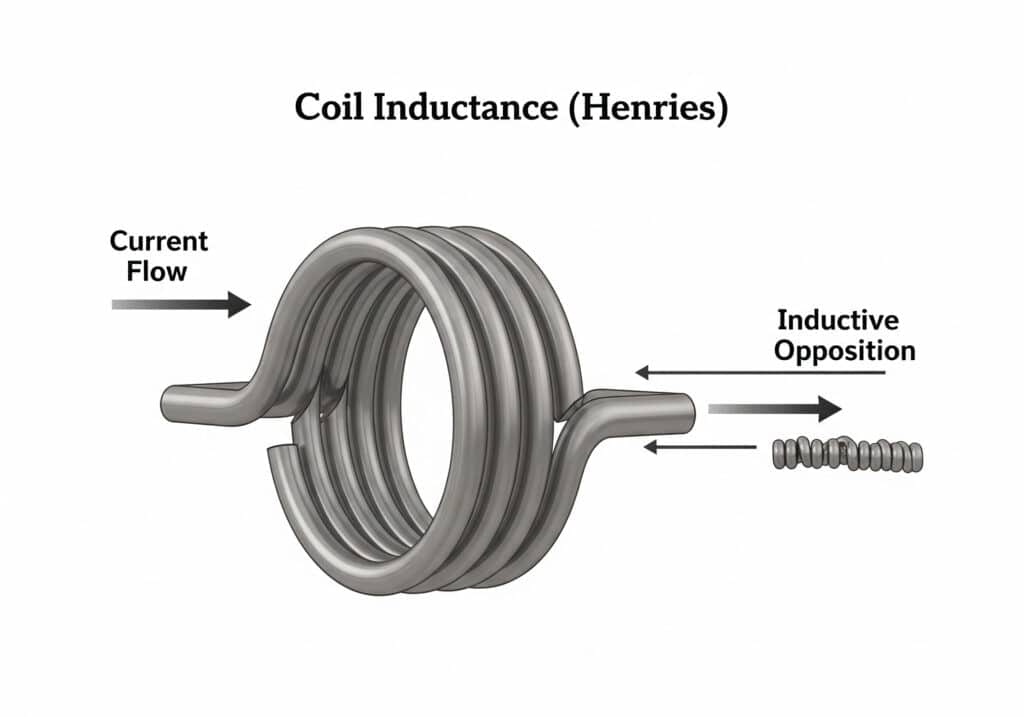

氣動電磁閥中的線圈電感是什麼？
線圈電感是導體抵抗電流變化的傾向，SI 單位是亨利。Tameson 將電磁閥描述為兩個主要部分：電磁鐵與閥體；因此電感屬於電氣致動側，而不是空氣閥口（Tameson，2024）。
在氣動電磁閥中，線圈繞在磁路周圍。加上電壓後，電流經由繞組上升。該電流產生磁通，磁場再拉動柱塞、銜鐵或先導元件，克服彈簧力與摩擦。
電感與電阻不同。電阻限制穩態電流，電感限制電流變化速度。因此，即使兩個線圈的標稱電壓相同，只要電感、電阻、磁路或驅動器不同，在機台上的反應也可能不同。
做氣動故障排查時，請把邊界分清楚：
| 區域 | 屬於 | 影響內容 |
|---|---|---|
| 線圈電感 | 電氣側 | 電流上升與衰減 |
| 線圈電阻 | 電氣側 | 最終電流與發熱 |
| 柱塞與彈簧 | 電磁機械側 | 吸合與釋放門檻 |
| 先導通道或閥芯 | 閥側 | 空氣配氣延遲 |
| 氣缸腔室與排氣 | 氣動側 | 致動器運動延遲 |
當客戶回報「電磁閥反應慢」時，我們通常會同時詢問線圈標籤與閥功能。只有線圈電壓並不夠。替換線圈可能在電氣上相容，但如果電流爬升、彈簧力或先導壓力改變，切換點仍可能不同。
L/R 時間常數如何造成吸合延遲？
RL 電路在一個時間常數後約達到最終電流的 63.2%，時間常數是 tau = L / R。因此，在命令開啟後，較高電感或較低有效電阻的電磁線圈需要更長時間建立電流（RL circuit reference，2026）。
簡化的通電公式是：
I(t) = I_final x (1 - e^(-t/tau))
其中：
| 符號 | 意義 | 實務備註 |
|---|---|---|
I(t) | 時間 t 的線圈電流 | 產生磁力的來源 |
I_final | 穩態電流 | 大致等於電壓除以電阻 |
L | 線圈電感 | 較高 L 會讓電流變化變慢 |
R | 有效電阻 | 繞組加上驅動路徑 |
tau | 時間常數 | L / R，單位為秒 |
閥不會等到穩態電流 100% 才動作。當磁力超過彈簧力、密封力、摩擦與任何壓力相關負載時，它就會吸合。某個線圈可能在一個時間常數前就動作，另一個線圈可能需要好幾個時間常數。
所以，簡單的 L/R 計算只是第一估算，不是最終反應時間保證。吸合門檻、供電電壓容差、溫度、驅動器電流限制與閥機構仍然重要。
為什麼釋放可能比吸合更慢？
釋放延遲取決於命令關閉後，儲存在線圈中的能量多快被移除。TI 的 DRV110 資料表描述了啟動時的電磁閥電流爬升，之後用較低保持電流降低發熱（Texas Instruments DRV110，2018）。
斷電時，線圈電流不會瞬間消失。磁場崩塌，線圈產生一個抵抗電流變化的電壓。因此，抑制電路決定能量流向哪裡，以及電流衰減多快。
簡單的反灌二極體會用低電壓箝位保護開關元件。這對電子元件溫和，但可能讓線圈電流循環更久。相較之下，較高電壓箝位、TVS 元件或齊納輔助抑制可以縮短釋放延遲。請先確認開關與絕緣額定值。
氣動側可能掩蓋這個效果。閥在電氣上可能已釋放，但氣缸仍因排氣側受限而很晚才完成動作。因此，在改變抑制元件前，請同時量測線圈電壓/電流與致動器運動。
哪些線圈與驅動器選擇能縮短反應延遲？
即使線圈電感固定，驅動器設計仍能縮短反應延遲。TI 的 DRV110 列出在 20 kHz 閘極驅動切換前有 50 us 啟動延遲，並描述峰值與保持電流等級（Texas Instruments DRV110，2018）。
峰值保持控制很有用，因為吸合與保持是不同工作。首先，吸合需要足夠電流快速移動柱塞。接著，在空氣路徑建立後，保持只需要足夠磁力讓閥維持切換狀態。
請謹慎使用這些手段：
| 手段 | 反應效益 | 代價 |
|---|---|---|
| 較高初始電壓 | 電流上升更快 | 線圈發熱、絕緣壓力、驅動器額定值 |
| 峰值保持驅動器 | 快速吸合且保持發熱較低 | 增加電子裝置與設定 |
| 較低電感線圈 | 電流變化更快 | 可能需要較高保持電流 |
| 較高箝位電壓 | 釋放更快 | 開關電壓壓力 |
| 較短電纜與乾淨供電 | 壓降與雜訊較少 | 需要良好配線規劃 |
線圈幾何也很重要。更多匝數、高導磁磁路與較小氣隙會增加電感與磁力。較少匝數或不同繞組可降低電感，但閥仍需要足夠安匝數，才能在電壓與溫度變化下可靠切換。
實務規格不是「最低電感」。目標應該是吸合電流足夠快、保持穩定且不過熱、釋放快速，以及開關電路能承受箝位電壓。
如何分開線圈延遲與氣動運動延遲？
請分階段量測事件，以區分線圈延遲與氣動延遲。SMC 給出的氣缸速度為 s = 28.8q / A，把致動器速度連結到空氣流量與活塞面積；而線圈時序只是啟動閥事件（SMC，2026）。
工具氣壓缸選型行程時間計算器在線圈時序檢查後使用此工具，估算致動器行程本身是否受可用流量限制，而不是受電氣吸合延遲限制。時間 = 行程長度 / 氣壓缸速度缸徑活塞桿直徑行程長度流量開啟計算工具
完整時序審查應把反應預算分成：
- PLC 或繼電器輸出延遲。
- 電磁閥驅動器延遲。
- 線圈電流上升或衰減。
- 柱塞或銜鐵運動。
- 先導級與主閥芯運動。
- 工作口壓力建立。
- 相對腔室排氣流量。
- 氣缸或致動器移動到感測器點。
如果機台有高速示波器或電流探棒，請直接量測線圈電流。若沒有，使用實務標記：PLC 輸出時間戳、閥 LED、可聽到的喀噠聲、壓力開關變化、氣缸磁簧開關與機台感測器到達。接著比較各時間差。
對閥與閥口選型，請把這篇文章連回氣動電磁閥運作、先導式閥行為與氣動閥 Cv 選型。線圈時序不能取代流量選型。
快速反應電磁閥 RFQ 檢查清單
快速反應電磁閥 RFQ 應包含電壓、線圈資料、反應目標、閥功能、壓力、流量與驅動器細節。Tameson 將電磁閥操作分成 3 種類型，而 TI 在驅動器設定中區分峰值電流、保持電流、保持時間與 PWM 頻率（Tameson，2024；Texas Instruments DRV110，2018）。
替換時間敏感閥之前，請先提供這些細節：
| RFQ 項目 | 為什麼重要 |
|---|---|
| 線圈電壓與類型 | AC/DC、容差、驅動輸出、接頭 |
| 線圈電阻與電感 | 電流爬升估算與發熱審查 |
| 抑制電路 | 釋放延遲與驅動器保護 |
| 閥功能 | 3/2、5/2、5/3、彈簧復歸、雙電磁 |
| 反應目標 | 吸合、釋放、完整行程或感測器到位 |
| 工作壓力 | 先導力、主閥芯切換、致動器推力 |
| 致動器細節 | 缸徑、行程、管長、負載、目標循環 |
| 空氣路徑限制 | 消音器、流量控制、歧管、接頭尺寸 |

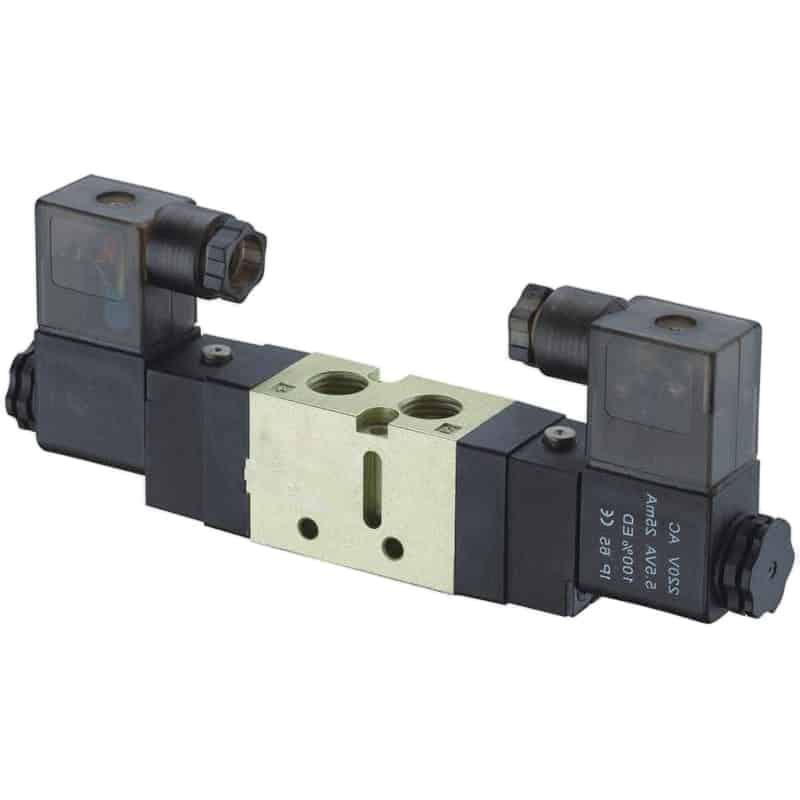

產品脈絡請參考 VF 與 VZ 系列氣動方向控制電磁閥與氣動電磁閥。若時序故障不明確，請透過聯絡頁面送出照片、料號、電壓讀值、循環時序與短影片。
最好的 RFQ 說法不是「快速線圈」。請改用：「閥必須在 Y bar 下通電、切換、讓致動器口加壓，並在 X ms 內到達感測器。」這句話把電氣、閥與氣動延遲分開了。
結論
線圈電感會影響電磁閥反應時間，因為它控制電流能多快上升或下降。簡單估算是 tau = L / R，一個時間常數代表約 63.2% 的電流轉換。
但對生產真正重要的閥反應不只線圈。驅動器設計、抑制選擇、彈簧力、先導壓力、閥芯摩擦、流路、排氣、管路與致動器容積都會加入延遲。更換閥前，先診斷反應預算。
關於線圈電感與電磁閥反應時間的常見問題
電磁閥中的線圈電感是什麼？
線圈電感是線圈抵抗電流變化的特性。在電磁閥中，這表示加上電壓後電流不會瞬間跳到最終值。電流上升會產生磁力，只有當磁力超過機械與壓力負載時，閥才會切換。
電感越高是否一定代表電磁閥反應越慢？
在相同有效電阻與供電條件下，較高電感通常會讓電流上升變慢，因為 tau = L / R。但反應還取決於吸合電流門檻、驅動電壓、線圈電阻、彈簧力、摩擦、先導壓力與抑制電路。低電感線圈如果無法可靠保持，也不一定更好。
為什麼反灌二極體會讓電磁閥釋放變慢？
反灌二極體在斷電時提供線圈電流安全路徑以保護驅動器。由於箝位電壓低，電流可能衰減得較慢。TVS 或齊納箝位可以更快釋放，但較高電壓必須仍在驅動器、接頭與絕緣額定值內。
我可以降低既有氣動電磁閥的電感嗎？
通常不行。電感由繞組、磁芯、氣隙與閥設計決定。更換線圈比改造線圈安全。如果反應仍然慢，先檢查驅動電壓、抑制方式、先導壓力、排氣限制、管長、閥 Cv 與致動器負載，再把問題歸因於電感。
線圈反應時間和氣缸行程時間一樣嗎？
不一樣。線圈反應只是整個事件中的電氣與電磁機械部分。氣缸行程時間還包括閥切換、壓力建立、排氣流量、管路容積、流量控制器、消音器、致動器摩擦、負載與感測器位置。更換線圈或閥之前，應把這些階段分開。
電磁閥反應慢時應該量測什麼？
量測命令期間線圈端電壓，可能時量測線圈電流，同時量測運動中的閥入口壓力、致動器口壓力、排氣流量與感測器到位時間。吸合與釋放要分開比較。吸合慢常指向電流或先導力；返回慢常指向抑制電路、排氣或彈簧復歸。
