氣動電磁閥如何控制工業系統中的壓縮空氣流？
氣動電磁閥是一種電氣致動空氣閥，當線圈收到控制訊號時會改變壓縮空氣路徑。PLC 輸出、繼電器或手動開關讓線圈通電後，磁場會移動柱塞或先導元件。閥接著連接壓力口、致動器口與排氣口，使氣缸、夾爪或氣路改變狀態。
這是簡短答案。但有用的工程答案更精確：線圈只啟動命令，真正決定致動器是否準時動作的是端口功能、先導壓力、Cv、排氣路徑、空氣品質與配線。
重點摘要
- Tameson 將電磁閥描述為兩個主要部分：電磁線圈與閥體。
- CAGI 表示，設計良好的壓縮空氣系統通常從壓縮機排出口到使用點的壓降不超過 10%。
- 先從致動器需求選擇閥，再確認線圈電壓、端口功能、Cv、排氣與空氣品質。
以我們的經驗，多數電磁閥問題一開始並不是「閥壞了」。線圈燈亮起後，大家就往下游看。真正原因後來常是 24 VDC 線圈接到錯誤模組、消音器堵塞、需要 5/3 中位卻用了 5/2 閥，或用氣點壓力在行程中崩落。
編輯註：本文由公開資料與實務氣動控制檢討重寫而成。公司背景請參考關於倍拓氣動。
工具閥件與流量Cv 流量計算器不要只用端口螺紋選氣動電磁閥；先比較閥 Cv、流量與壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具

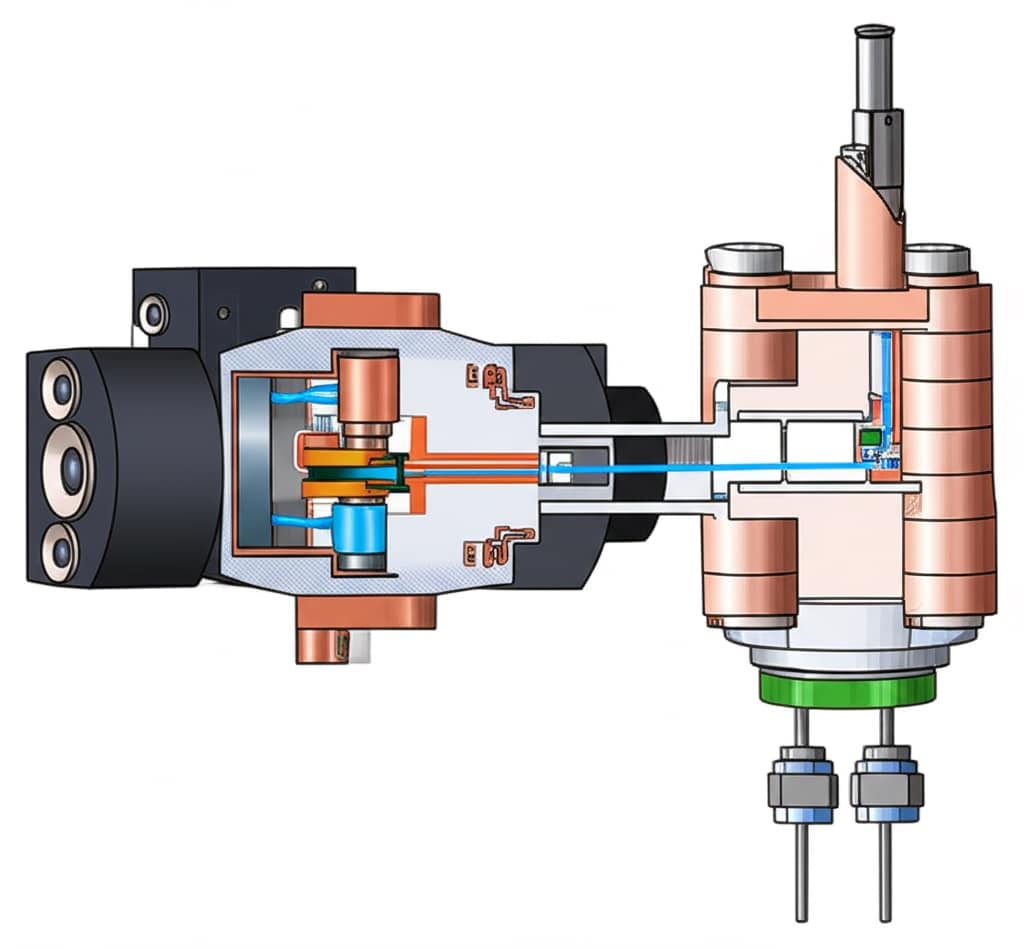

氣動電磁閥如何把電力轉換成空氣流？
氣動電磁閥利用線圈移動柱塞、銜鐵、提升閥、閥芯或先導級，把電力轉成氣路切換。Tameson 說明兩個核心部分是電磁線圈與閥體，Parker 則展示了 3 口、4 口與 5 口配置的電磁操作閥（Tameson，2024；Parker，2026）。
順序很容易記：
- 控制器把電壓送到線圈。
- 電流通過線圈後產生磁場。
- 磁力移動柱塞或先導元件。
- 閥改變哪些端口互相連通。
- 壓縮空氣進入其中一條迴路路徑，另一條路徑關閉或排氣。
對簡單 2/2 閥來說，這可能只代表開或關。對 3/2 閥來說，壓力口可能接到致動器口，同時排氣口關閉。對 5/2 閥來說，一個氣缸端口得到壓力，另一個排氣。因此，「電磁閥有動作」不是完整診斷。哪個端口改變了狀態？
我們在檢討時通常把電氣問題與氣動問題分開。第一，線圈是否收到正確電壓與極性？第二，閥芯或提升閥是否切換？第三，致動器是否在相反腔室排氣的同時收到足夠壓力與流量？跳過這個順序會浪費時間。
| 部件 | 作用 | 失效症狀 |
|---|---|---|
| 線圈 | 產生磁力 | 沒有喀噠聲、線圈過熱、切換無力 |
| 柱塞或銜鐵 | 啟動機械動作 | 嗡鳴、卡滯、延遲開啟 |
| 閥芯或提升閥 | 改變空氣通道 | 錯誤端口加壓、內部洩漏 |
| 復歸彈簧 | 設定斷電位置 | 閥保持切換或回位緩慢 |
| 排氣口 | 排出致動器側空氣 | 縮回慢、背壓、噪音改變 |
如果需要更深入的先導級說明，請參考相關的氣動先導式閥指南。本文聚焦電磁命令式閥的選型與故障排查。
閥配置選擇：2/2、3/2、5/2 與 5/3
閥配置決定電氣命令能對空氣迴路做什麼。Tameson 的 5/2 氣動電磁閥範例列出 1 個入口、2 個排氣口與 2 個出口；3/2 範例則使用 3 個端口與 2 個位置（Tameson，2024）。
首先，2/2 閥有 2 個端口與 2 個位置。它適合開關流量、吹氣、簡單供氣隔離，或只需要開/關狀態的真空切換。

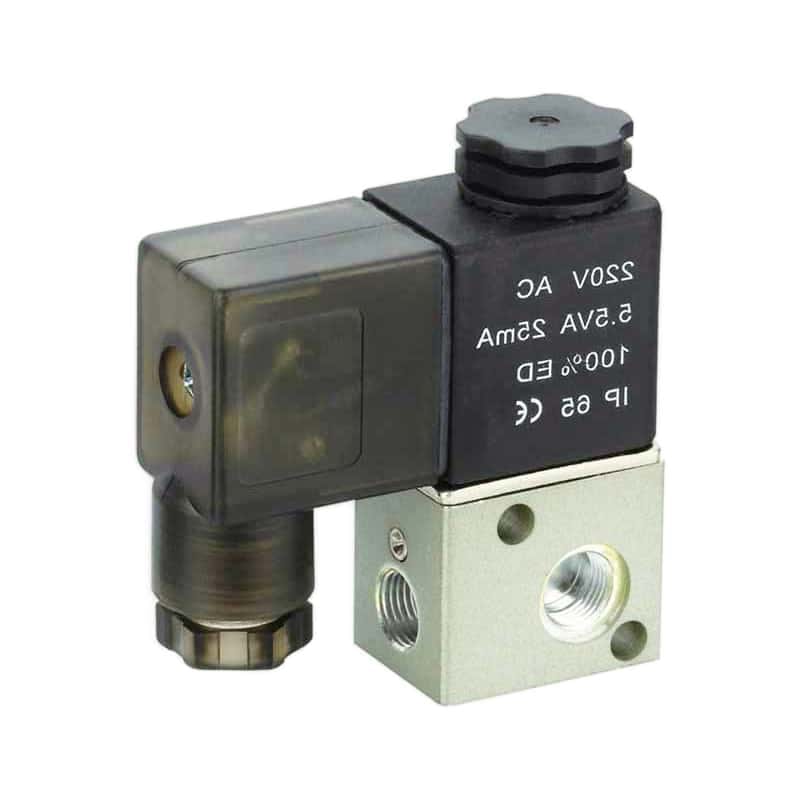

接著，3/2 閥有壓力、致動器與排氣路徑。它是單作用氣缸、先導訊號、放氣或小型氣動邏輯任務的常見選擇。3V1 3/2 電磁閥產品族就屬於這類緊湊控制討論。
然後，5/2 閥有一個壓力口、兩個工作口與兩個排氣口。它是雙作用氣缸與許多無桿氣缸軸的常見選擇。需要端口切換背景？請閱讀4-way 5-port 氣動閥指南。
最後，5/3 閥增加一個中位。依設計不同，中位可以封閉端口、排氣端口或對兩側加壓。只有在已決定斷電、急停、暫停或手動介入時負載應如何反應後，才選擇它。
直接作用與先導式電磁閥
直接作用與先導式電磁閥解決的是不同流量問題。Tameson 指出，直接作用閥不需要壓差即可工作。相對地，間接或先導式閥需要約 0.5 bar 壓差，並用該壓力協助控制較大流量（Tameson，2024）。
直接作用閥讓線圈直接移動密封元件。它簡單、緊湊，適合低流量、低壓差或必須從零壓工作的迴路。取捨在於力量，小線圈只能移動有限的孔口或密封面積。
先導式閥使用小先導動作移動較大的主級。這能為氣缸迴路、歧管與機台站提供更大容量，但也多了一個條件：先導級需要足夠壓力與乾淨通道才能可靠切換。
半直接式閥介於兩者之間。許多設計可從零壓工作，同時利用壓力輔助較大流量。不要只看名稱就判斷行為，請檢查資料表。
| 選型點 | 直接作用 | 先導式 | 半直接式 |
|---|---|---|---|
| 最低壓力 | 通常可從零壓工作 | 需要額定先導或壓差 | 通常可從零壓工作 |
| 流量能力 | 較低 | 較高 | 中到高 |
| 線圈力量需求 | 同等孔口尺寸下較高 | 較低，因為空氣協助主級切換 | 許多設計中高於間接式 |
| 最適合 | 小流量、先導訊號、低壓迴路 | 較大氣缸、歧管、高流量 | 低壓與較高流量混合情境 |
這在實際機台上代表什麼？如果閥有喀噠聲但氣缸幾乎不動，線圈可能不是限制點。請檢查閥型是否需要最低壓力、排氣路徑是否堵塞，以及主閥芯是否能通過所需流量。
如何依壓縮空氣流量與氣缸速度選擇電磁閥尺寸？
氣動電磁閥尺寸應由致動器所需流量決定，而不是只看螺紋尺寸。SMC 給出 s = 28.8q / A，其中速度取決於空氣流量與活塞面積。同時 Parker 的選型表列出 Cv 0.01 到 29.9 的閥流量額定（SMC，2026；Parker，2026）。
請從致動器運動開始。缸徑、行程、工作壓力、負載、管長與期望行程時間會定義用氣需求。接著把閥、接頭、管內徑、速度控制器、歧管與消音器當成一整條流路檢查。
不要只按端口螺紋採購。同樣 1/4 inch 閥，內部流量能力可能差很多。歧管也一樣：單一閥位看似足夠，但共用供氣通道可能不足以支援同時動作。
工具閥件與流量壓降計算器檢查管長、接頭與用氣點壓降是否會在快速氣缸运動中讓閥供氣不足。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
電磁閥尺寸選型可按以下順序：
- 定義致動器類型：單作用、雙作用、無桿氣缸、夾爪、吹氣或先導迴路。
- 定義運動：伸出時間、縮回時間、負載方向與所需重複性。
- 依缸徑、行程、壓力與行程時間估算流量需求。
- 比較候選閥 Cv 或流量額定與該需求。
- 檢查供氣與排氣路徑，包括消音器與 meter-out 控制。
- 確認閥的壓力範圍、最低先導需求與線圈電壓。
- 在致動器運動時測試用氣點壓力，而不是只在空閒時測試。
更深入的計算可閱讀專門的流量係數 Cv指南。速度控制方法選擇則可把本閥選型連到meter-in 與 meter-out指南。
哪些電氣與環境檢查可避免惱人的故障？
惱人的電磁閥故障通常來自電壓、熱、污染或壓降，而不是只有銘牌本身。ISO 8573-1:2010 指定顆粒、水與油的壓縮空氣純度等級，ISO 也表示 2010 版經 2017 年確認後仍為現行版本（ISO，2010）。
首先，電氣檢查從線圈電壓開始。匹配 AC 或 DC、額定電壓、工作週期、接頭型式、突波抑制與 PLC 輸出能力。24 VDC 線圈接到錯誤供應時，可能只會微弱吸合、過熱或在負載下抖動。也要檢查手動覆寫位置。聽起來基本，因為它確實基本。
第二，空氣品質很重要，因為閥內有精密移動間隙。水、油霧、管垢、螺紋密封料與粉塵都可能讓閥芯卡滯或柱塞拖滯。請把FRL 單元放在能保護閥歧管的位置，而不只是放在控制箱中看起來整齊的位置。
最後，環境檢查包含溫度、沖洗暴露、粉塵、振動、電纜拉力與排氣位置。線圈可能符合某個外殼條件，但接頭、電纜接頭或現場配線才是弱點。如果工位靠近水、冷卻液、麵粉粉塵、金屬切屑或戶外天氣，請確認完整組裝後的防護等級。
一個實用規則是：不要只打開控制箱就診斷閥。請在機台循環中觀察閥、聽排氣聲、讓線圈運轉幾分鐘後感受溫度，並量測運動中的閥入口壓力。這四個檢查能在更換零件前抓到許多故障。
維修團隊應如何排查緩慢或不穩定的電磁閥動作？
故障排查要從命令到送氣依序進行。CAGI 指出，設計良好的系統從壓縮機排出口到任何用氣點的壓降通常不超過 10%，並提醒當用氣點壓力偏低時，不應先提高壓縮機排出壓力（CAGI，2022）。
首先從電氣訊號開始。在實際命令期間量測線圈端電壓，而不是只在負載斷開時量端子排。如果線圈有 LED，把它當作線索，而不是證明。LED 亮著時，電壓仍可能偏低、common 接錯或線圈機械卡住。
接著隔離氣動路徑。手動覆寫是否能讓致動器移動？排氣口是否強力排氣？暫時拆下消音器是否改變速度？壓力表在運動中是否下跌？氣缸變慢常指向流量限制、堵塞排氣、供氣不足、密封膨潤或速度控制設定錯誤。
| 症狀 | 可能檢查 | 不要假設 |
|---|---|---|
| 線圈過熱 | 電壓錯誤、工作週期、環境熱、柱塞堵塞 | 發熱本身就證明閥體壞了 |
| 閥有喀噠聲但沒有動作 | 供氣低、端口接錯、排氣堵塞、致動器卡住 | 電氣命令已經足夠 |
| 某一方向動作緩慢 | meter-out 設定、消音器、管路折彎、負載方向 | 兩個方向流量相同 |
| 抖動或嗡鳴 | 低電壓、AC 遮蔽環問題、污染、不穩壓力 | 線圈是唯一原因 |
| 隨機卡滯 | 水、油、髒污、密封膨潤、舊潤滑劑 | 更換就能修好空氣品質問題 |
如果應用使用無桿氣缸或長行程氣缸，也要檢查管內容積與排氣配置。長空氣路徑會增加延遲。小型消音器會增加背壓。電磁閥可能電氣上正確，氣動上卻限制過大。
氣動電磁閥替換 RFQ 檢查表
好的替換需求會先識別功能、流量、壓力、電壓與環境，再談價格。Parker 的選型範圍涵蓋 2、3、4 通閥，2、3 位置選項，以及 Cv 0.01 到 29.9。因此，單張照片不足以完成匹配（Parker，2026）。
要求直接替換前，請提供以下細節：
| RFQ 項目 | 為什麼重要 |
|---|---|
| 閥功能 | 2/2、3/2、5/2、5/3、中位條件、彈簧復歸、雙電磁 |
| 端口尺寸與螺紋 | G、NPT、PT、公制接頭、歧管介面 |
| 流量額定 | Cv、Kv、NL/min、SCFM 或型錄系列參考 |
| 壓力範圍 | 工作壓力、最低先導壓力、真空使用、壓力尖峰 |
| 線圈資料 | 電壓、AC 或 DC、瓦數、接頭型式、突波抑制 |
| 環境 | 溫度、沖洗、粉塵、振動、戶外暴露 |
| 致動器需求 | 缸徑、行程、目標循環時間、負載、同時動作閥數 |
| 目前症狀 | 切換緩慢、線圈發熱、洩漏、卡滯、反覆燒毀 |

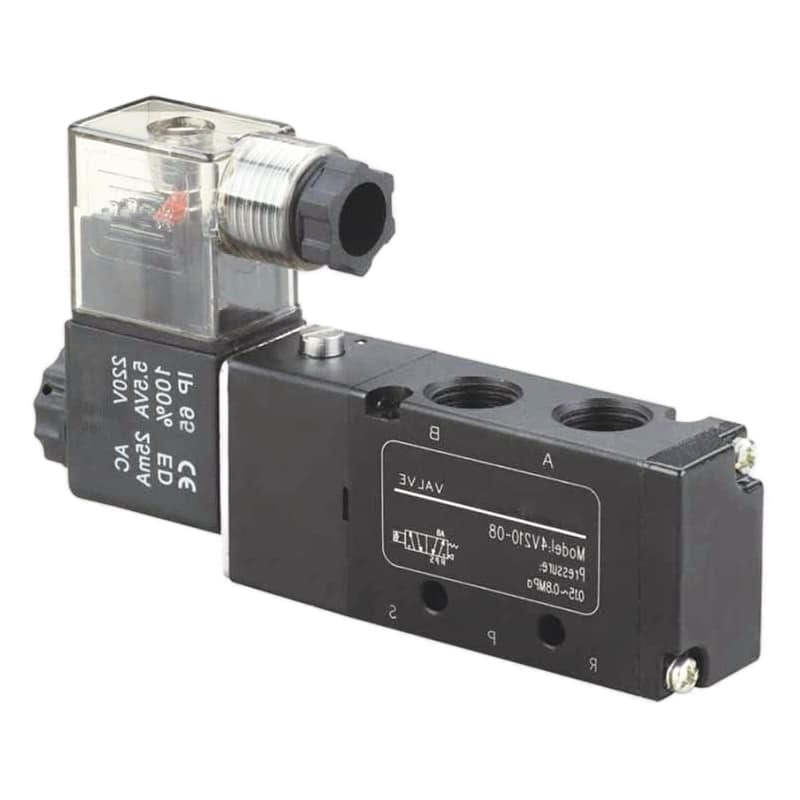

標準產品背景可先從氣動電磁閥與200 系列方向控制閥開始。若需要工程檢討或替換不明確，請透過聯絡頁送出檢查表，並附上閥標籤、歧管、配線接頭、排氣口與致動器照片。
最後的檢查是運動中的相容性。替換件可以匹配螺紋、電壓與安裝形式，卻仍因 Cv、排氣能力或最低先導壓力不同而無法達成循環。這就是便宜替換變昂貴的地方。
結論
氣動電磁閥用電磁力改變閥位置，進而控制壓縮空氣。線圈啟動動作；端口功能、閥芯或提升閥設計、先導壓力、Cv、排氣路徑、空氣品質與配線決定結果。
如果致動器緩慢、不穩或不可靠，請不要先更換零件。先從迴路開始：命令、線圈、切換、供氣壓力、排氣、致動器負載與空氣品質。這個順序能讓維修團隊更快找到真正原因。
氣動電磁閥常見問題
什麼是氣動電磁閥？
氣動電磁閥是以電氣方式致動、用來控制壓縮空氣路徑的閥。它使用線圈與移動柱塞、提升閥、閥芯或先導級，連接或阻斷壓力口、致動器口與排氣口。依迴路不同，閥可能是 2/2、3/2、5/2、5/3、直接作用、先導式或半直接式。
3/2 與 5/2 電磁閥有什麼差別？
3/2 閥有 3 個端口與 2 個位置，通常是壓力口、致動器口與排氣口，常用於單作用氣缸或先導訊號。5/2 閥有 5 個端口與 2 個位置，通常包含壓力口、2 個致動器口與 2 個排氣口，用於雙作用氣缸。
為什麼電磁閥有喀噠聲，但氣缸不動？
喀噠聲表示線圈或柱塞可能在動，但不能證明致動器取得可用流量。請檢查運動中的供氣壓力、端口接法、手動覆寫狀態、堵塞消音器、meter-out 閥、先導壓力、致動器負載，以及所選閥功能是否匹配氣缸。
氣動電磁閥需要乾淨空氣嗎？
需要。ISO 8573-1 定義壓縮空氣中的顆粒、水與油純度等級。實務上，髒污、水、油霧、舊管垢與螺紋密封料都可能讓小柱塞與閥芯卡滯。過濾與調壓位置應足夠接近，以保護閥歧管與下游致動器。
如何選擇正確的電磁閥尺寸？
先從致動器需求開始：缸徑、行程、工作壓力、期望行程時間、負載與同時動作閥數。接著比較閥 Cv 或流量額定、端口尺寸、管內徑、歧管容量、消音器與壓降。SMC 的速度公式把氣缸速度連到流量與活塞面積，因此閥選型必須跟著運動需求走。
應使用直接作用還是先導式電磁閥？
小流量、先導訊號與必須從零壓操作的場合，使用直接作用閥。當迴路需要較大主流量，且具備足夠額定先導壓力或壓差時，使用先導式閥。請用資料表確認最低壓力與容量，不要只看分類名稱。
