Độ tự cảm cuộn dây là đặc tính điện khiến cuộn solenoid chống lại sự thay đổi dòng điện đột ngột. Trong van điện từ khí nén, điều này quan trọng vì dòng qua cuộn phải tạo đủ lực từ để kéo lõi động, tầng pilot hoặc phần ứng trước khi van có thể định tuyến khí nén.
Câu trả lời thực tế: độ tự cảm cao hơn thường làm dòng hút tăng chậm hơn và cũng có thể làm dòng nhả giảm chậm hơn. Tuy vậy, thời gian đáp ứng không bao giờ chỉ là một con số điện. Điện áp driver, điện trở cuộn, mạch dập xung, lực lò xo, áp suất pilot, ma sát con trượt, lưu lượng cổng và thể tích bộ chấp hành đều cộng thêm độ trễ.
Điểm chính cần nhớ
- Trong mạch RL, một hằng số thời gian đạt khoảng 63,2% dòng cuối; với cuộn dây, `tau = L / R`.
- Bộ điều khiển solenoid DRV110 của TI dùng dòng tăng nhanh lúc kích hoạt, sau đó dùng dòng giữ thấp hơn để giảm nhiệt.
- Hãy xem đáp ứng solenoid như một ngân sách thời gian: trễ driver, dòng cuộn, chuyển động phần ứng, chuyển van, nạp khí và xả khí.
Theo kinh nghiệm của chúng tôi, lỗi thời gian phổ biến nhất là quy toàn bộ hành trình cho cuộn dây. Trễ điện 20 ms có thể quan trọng trên một hàm kẹp đóng gói tốc độ cao, nhưng ống dài, giảm âm nhỏ, áp suất tại điểm sử dụng thấp hoặc van quá nhỏ có thể tạo độ trễ lớn hơn chính cuộn dây.
Ghi chú biên tập: phần giải thích kỹ thuật này được viết lại từ các nguồn kỹ thuật công khai và kinh nghiệm kiểm tra điều khiển khí nén thực tế. Để xem tổng quan van rộng hơn, hãy đọc van điện từ khí nén điều khiển dòng khí nén như thế nào.

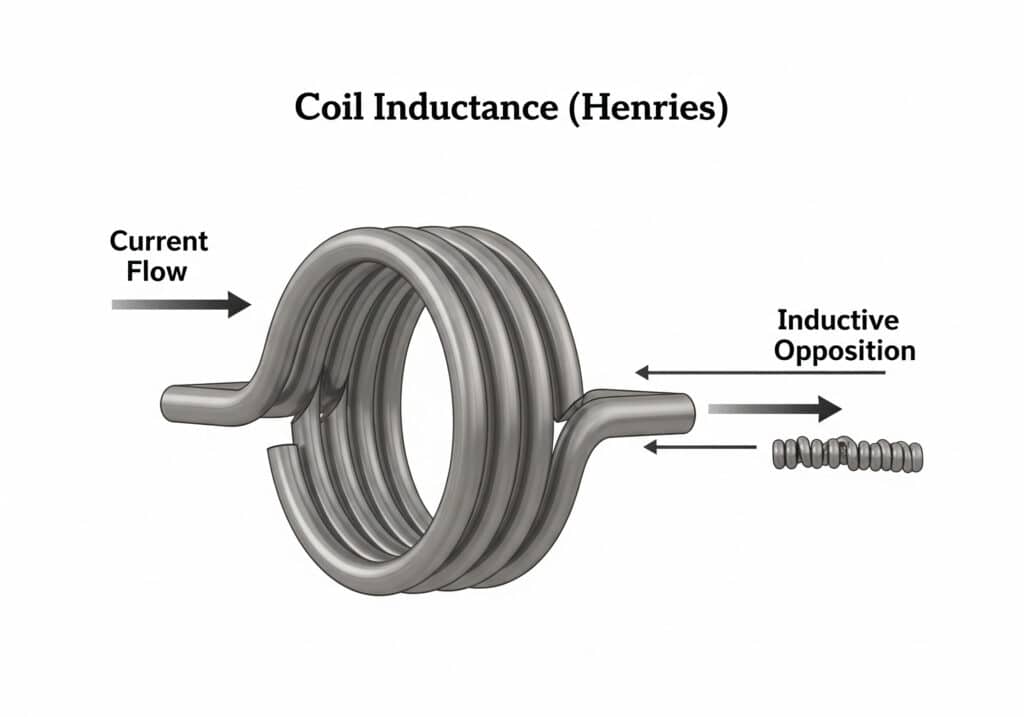

Độ tự cảm cuộn dây trong solenoid khí nén là gì?
Độ tự cảm cuộn dây là xu hướng của dây dẫn chống lại sự thay đổi dòng điện, và đơn vị SI là henry. Tameson mô tả van solenoid gồm 2 phần chính, solenoid và thân van, nên độ tự cảm thuộc phía bộ chấp hành điện, không thuộc các cổng khí (Tameson, 2024).
Trong van điện từ khí nén, cuộn dây được quấn quanh đường mạch từ. Khi đặt điện áp, dòng điện tăng qua cuộn. Dòng đó tạo từ thông. Từ trường sau đó kéo lõi động, phần ứng hoặc phần tử pilot chống lại lực lò xo và ma sát.
Độ tự cảm không giống điện trở. Điện trở giới hạn dòng ổn định. Độ tự cảm giới hạn tốc độ dòng điện thay đổi. Vì vậy, 2 cuộn cùng điện áp danh định vẫn có thể phản ứng khác nhau trên máy nếu độ tự cảm, điện trở, mạch từ hoặc driver khác nhau.
Khi xử lý lỗi khí nén, hãy giữ ranh giới rõ ràng:
| Khu vực | Thuộc về | Ảnh hưởng đến |
|---|---|---|
| Độ tự cảm cuộn dây | phía điện | dòng tăng và dòng giảm |
| Điện trở cuộn dây | phía điện | dòng cuối và nhiệt |
| Lõi động và lò xo | phía điện-cơ | ngưỡng hút và nhả |
| Đường pilot hoặc con trượt | phía van | độ trễ định tuyến khí |
| Buồng xi lanh và đường xả | phía khí nén | độ trễ chuyển động bộ chấp hành |
Chúng tôi thường hỏi cả nhãn cuộn và chức năng van khi khách hàng báo "solenoid đáp ứng chậm". Chỉ biết điện áp cuộn là chưa đủ. Một cuộn thay thế có thể tương thích về điện nhưng vẫn chuyển ở điểm khác nếu độ dốc dòng, lực lò xo hoặc áp suất pilot đã thay đổi.

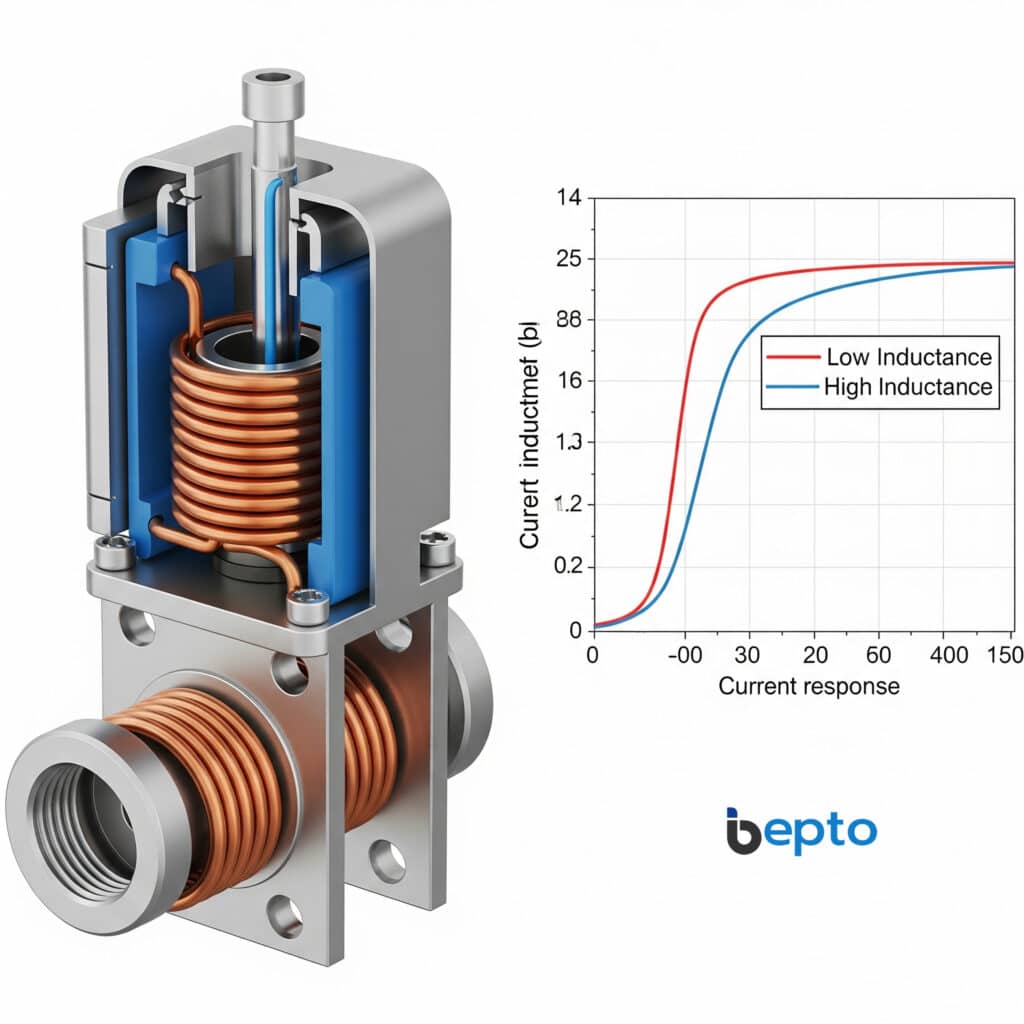

Hằng số thời gian L/R tạo độ trễ hút như thế nào?
Mạch RL đạt khoảng 63,2% dòng cuối sau một hằng số thời gian, và hằng số thời gian là `tau = L / R`. Vì vậy, cuộn solenoid có độ tự cảm cao hơn hoặc điện trở hiệu dụng thấp hơn sẽ mất nhiều thời gian hơn để xây dựng dòng sau khi lệnh bật (tham khảo mạch RL, 2026).
Phương trình kích từ đơn giản là:
I(t) = I_final x (1 - e^(-t/tau))
Trong đó:
| Ký hiệu | Ý nghĩa | Ghi chú thực tế |
|---|---|---|
I(t) | dòng cuộn tại thời điểm t | tạo lực từ |
I_final | dòng ổn định | xấp xỉ điện áp chia cho điện trở |
L | độ tự cảm cuộn dây | L cao hơn làm dòng đổi chậm hơn |
R | điện trở hiệu dụng | cuộn dây cộng đường driver |
tau | hằng số thời gian | L / R, tính bằng giây |
Van không đợi đến 100% dòng ổn định. Nó hút khi lực từ vượt quá lực lò xo, lực phớt, ma sát và mọi tải liên quan đến áp suất. Với một cuộn, điều đó có thể xảy ra trước một hằng số thời gian. Với cuộn khác, có thể cần vài hằng số thời gian.
Vì vậy, phép tính `L/R` đơn giản là ước tính ban đầu, không phải bảo đảm thời gian đáp ứng cuối cùng. Ngưỡng hút, dung sai điện áp cấp, nhiệt độ, giới hạn dòng driver và cơ cấu van vẫn rất quan trọng.
Vì sao nhả có thể chậm hơn hút?
Độ trễ nhả phụ thuộc vào tốc độ loại bỏ năng lượng lưu trong cuộn sau khi lệnh tắt. Datasheet DRV110 của TI mô tả dòng solenoid tăng nhanh để kích hoạt, sau đó hạ xuống dòng giữ thấp hơn để giảm nhiệt (Texas Instruments DRV110, 2018).
Khi ngắt nguồn, dòng cuộn không biến mất ngay lập tức. Từ trường sụp xuống và cuộn tạo điện áp chống lại sự thay đổi dòng. Vì vậy, mạch dập xung quyết định năng lượng đó đi đâu và dòng giảm nhanh đến mức nào.
Diode flyback đơn giản bảo vệ phần tử đóng cắt bằng cách kẹp điện áp ở mức thấp. Điều đó nhẹ nhàng với điện tử, nhưng có thể khiến dòng cuộn tuần hoàn lâu hơn. Ngược lại, kẹp điện áp cao hơn, TVS hoặc mạch dập có zener có thể giảm trễ nhả. Trước tiên hãy kiểm tra định mức công tắc và cách điện.
Phía khí nén có thể che hiệu ứng này. Van có thể nhả về mặt điện, nhưng xi lanh vẫn hoàn thành chuyển động muộn vì phía xả bị hạn chế. Vì vậy hãy đo cả điện áp/dòng cuộn và chuyển động bộ chấp hành trước khi đổi linh kiện dập xung.
Lựa chọn cuộn và driver nào giảm độ trễ đáp ứng?
Thiết kế driver có thể giảm độ trễ đáp ứng ngay cả khi độ tự cảm cuộn cố định. TI DRV110 liệt kê trễ khởi động 50 us trước khi gate driver đóng cắt ở 20 kHz và mô tả các mức dòng peak và hold (Texas Instruments DRV110, 2018).
Điều khiển peak-and-hold hữu ích vì hút và giữ là hai nhiệm vụ khác nhau. Ban đầu, hút cần đủ dòng thật nhanh để kéo lõi động. Sau đó, giữ chỉ cần đủ lực từ để giữ van ở vị trí sau khi đường khí đã được thiết lập.
Hãy dùng các đòn bẩy này cẩn thận:
| Đòn bẩy | Lợi ích đáp ứng | Đánh đổi |
|---|---|---|
| Điện áp ban đầu cao hơn | dòng tăng nhanh hơn | nhiệt cuộn, ứng suất cách điện, định mức driver |
| Driver peak-and-hold | hút nhanh với nhiệt giữ thấp hơn | thêm điện tử và cài đặt |
| Cuộn độ tự cảm thấp hơn | dòng thay đổi nhanh hơn | có thể cần dòng giữ cao hơn |
| Điện áp kẹp cao hơn | nhả nhanh hơn | ứng suất điện áp trên công tắc |
| Cáp ngắn và nguồn sạch | ít sụt áp và nhiễu hơn | cần kỷ luật bố trí dây |
Hình học cuộn cũng quan trọng. Nhiều vòng dây, đường mạch từ có độ từ thẩm cao và khe hở không khí nhỏ hơn có thể tăng độ tự cảm và lực từ. Ít vòng hơn hoặc kiểu quấn khác có thể giảm độ tự cảm, nhưng van vẫn cần đủ ampere-vòng để chuyển tin cậy qua biến thiên điện áp và nhiệt độ.
Thông số thực tế không phải là "độ tự cảm thấp nhất". Mục tiêu là dòng hút đủ nhanh, giữ ổn định mà không quá nhiệt, nhả nhanh và mạch đóng cắt chịu được điện áp kẹp.
Làm sao tách độ trễ cuộn dây khỏi độ trễ chuyển động khí nén?
Tách độ trễ cuộn dây khỏi độ trễ khí nén bằng cách đo sự kiện theo từng giai đoạn. SMC đưa tốc độ xi lanh là `s = 28.8q / A`, liên hệ tốc độ bộ chấp hành với lưu lượng khí và diện tích piston, trong khi thời gian cuộn dây chỉ khởi động sự kiện van (SMC, 2026).
Để xem xét thời gian đầy đủ, hãy tách ngân sách đáp ứng:
- Độ trễ ngõ ra PLC hoặc relay.
- Độ trễ driver solenoid.
- Dòng cuộn tăng hoặc giảm.
- Chuyển động lõi động hoặc phần ứng.
- Tầng pilot và con trượt chính dịch chuyển.
- Áp suất tăng trong cổng làm việc.
- Lưu lượng xả khỏi buồng đối diện.
- Xi lanh hoặc bộ chấp hành di chuyển tới điểm cảm biến.
Nếu máy có oscilloscope nhanh hoặc đầu dò dòng, hãy đo trực tiếp dòng cuộn. Nếu không, dùng các mốc thực tế: thời điểm ngõ ra PLC, đèn LED van, tiếng click, thay đổi công tắc áp suất, công tắc từ xi lanh và thời điểm cảm biến máy nhận. Sau đó so các khoảng thời gian.
Để chọn van và cổng, hãy liên kết bài này với hoạt động của van điện từ khí nén, hành vi van điều khiển pilot và định cỡ Cv cho van khí nén. Thời gian cuộn dây không thay thế định cỡ lưu lượng.
Danh sách kiểm tra RFQ cho van điện từ đáp ứng nhanh
Một RFQ cho van điện từ đáp ứng nhanh nên gồm điện áp, dữ liệu cuộn, mục tiêu đáp ứng, chức năng van, áp suất, lưu lượng và chi tiết driver. Tameson tách 3 kiểu vận hành solenoid, trong khi TI tách dòng peak, dòng hold, thời gian giữ và tần số PWM trong cài đặt driver (Tameson, 2024; Texas Instruments DRV110, 2018).
Hãy gửi các chi tiết này trước khi thay van quan trọng về thời gian:
| Mục RFQ | Vì sao quan trọng |
|---|---|
| Điện áp và loại cuộn | AC/DC, dung sai, ngõ ra driver, đầu nối |
| Điện trở và độ tự cảm cuộn | ước tính độ dốc dòng và kiểm tra nhiệt |
| Mạch dập xung | trễ nhả và bảo vệ driver |
| Chức năng van | 3/2, 5/2, 5/3, hồi lò xo, hai solenoid |
| Mục tiêu đáp ứng | hút, nhả, toàn hành trình hoặc cảm biến tới vị trí |
| Áp suất vận hành | lực pilot, chuyển con trượt chính, lực bộ chấp hành |
| Chi tiết bộ chấp hành | đường kính, hành trình, chiều dài ống, tải, chu kỳ mục tiêu |
| Hạn chế đường khí | giảm âm, điều tốc, manifold, cỡ co nối |

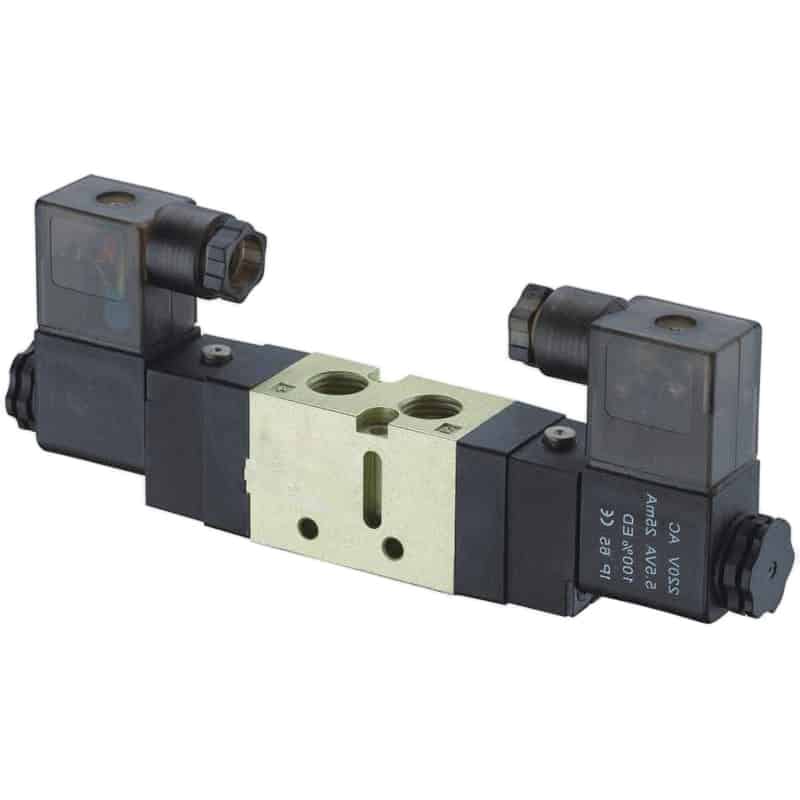

Để xem bối cảnh sản phẩm, hãy xem van điện từ điều khiển hướng khí nén VF và VZ Series và van điện từ khí nén. Với lỗi thời gian chưa rõ, hãy gửi ảnh, mã linh kiện, số đo điện áp, thời gian chu kỳ và video ngắn qua liên hệ.
Cụm từ RFQ tốt nhất không phải là "cuộn nhanh". Hãy dùng câu này: "van phải kích, chuyển, tạo áp ở cổng bộ chấp hành và tới cảm biến trong X ms tại Y bar." Câu đó tách độ trễ điện, độ trễ van và độ trễ khí nén.
Kết luận
Độ tự cảm cuộn dây ảnh hưởng thời gian đáp ứng solenoid vì nó kiểm soát tốc độ dòng có thể tăng hoặc giảm. Ước tính đơn giản là `tau = L / R`, và một hằng số thời gian tương ứng khoảng 63,2% quá trình chuyển dòng.
Tuy nhiên, đáp ứng van quan trọng với sản xuất còn nhiều hơn cuộn dây. Thiết kế driver, lựa chọn dập xung, lực lò xo, áp suất pilot, ma sát con trượt, đường lưu lượng, xả, ống và thể tích bộ chấp hành đều cộng thêm độ trễ. Hãy chẩn đoán ngân sách đáp ứng trước khi thay van.
Câu hỏi thường gặp về độ tự cảm cuộn dây và thời gian đáp ứng solenoid
Độ tự cảm cuộn dây trong van solenoid là gì?
Độ tự cảm cuộn dây là xu hướng của cuộn chống lại thay đổi dòng điện. Trong van solenoid, điều đó nghĩa là dòng không nhảy ngay lên giá trị cuối khi đặt điện áp. Dòng tăng tạo lực từ, và van chỉ chuyển sau khi lực vượt qua tải cơ khí và áp suất.
Độ tự cảm cao hơn có luôn làm solenoid đáp ứng chậm hơn không?
Độ tự cảm cao hơn thường làm dòng tăng chậm hơn với cùng điện trở hiệu dụng và điều kiện nguồn vì `tau = L / R`. Tuy nhiên, đáp ứng còn phụ thuộc ngưỡng dòng hút, điện áp driver, điện trở cuộn, lực lò xo, ma sát, áp suất pilot và mạch dập xung. Cuộn độ tự cảm thấp hơn không tự động tốt hơn nếu nó không giữ tin cậy.
Vì sao diode flyback làm solenoid nhả chậm?
Diode flyback bảo vệ driver bằng cách tạo đường an toàn cho dòng cuộn khi tắt nguồn. Vì điện áp kẹp thấp, dòng có thể giảm chậm hơn. Kẹp TVS hoặc zener có thể nhả nhanh hơn, nhưng điện áp cao hơn phải nằm trong định mức driver, đầu nối và cách điện.
Tôi có thể giảm độ tự cảm trên van điện từ khí nén hiện có không?
Thường là không. Độ tự cảm được quyết định bởi cuộn quấn, lõi từ, khe hở không khí và thiết kế van. Thay cuộn an toàn hơn là sửa cuộn. Nếu đáp ứng vẫn chậm, hãy kiểm tra điện áp driver, dập xung, áp suất pilot, hạn chế xả, chiều dài ống, Cv van và tải bộ chấp hành trước khi quy lỗi riêng cho độ tự cảm.
Thời gian đáp ứng cuộn có giống thời gian hành trình xi lanh không?
Không. Đáp ứng cuộn chỉ là phần điện và điện-cơ của sự kiện. Thời gian hành trình xi lanh còn gồm chuyển van, tăng áp, lưu lượng xả, thể tích ống, bộ điều tốc, giảm âm, ma sát bộ chấp hành, tải và vị trí cảm biến. Hãy tách các giai đoạn này trước khi đổi cuộn hoặc van.
Nên đo gì khi van điện từ đáp ứng chậm?
Đo điện áp tại cuộn khi có lệnh, dòng cuộn nếu có thể, áp suất tại đầu vào van khi chuyển động, áp suất cổng bộ chấp hành, lưu lượng xả và thời điểm cảm biến tới vị trí. So riêng hút và nhả. Hút chậm thường chỉ về dòng hoặc lực pilot; hồi chậm thường chỉ về dập xung, xả hoặc lò xo hồi.
