如何計算氣動閥兩端的壓降？

用 P1/P2 動態量測、Cv、ISO 6358 流量資料、CAGI 10% 系統壓降目標與現場檢查來計算氣動閥壓降。

3 分鐘閱讀作者： Eric Zhou
分享
氣動閥壓降計算圖，顯示 P1、P2、流量、Cv 與運動中壓力量測

如何計算氣動閥兩端的壓降？

要計算氣動閥兩端的壓降，請在空氣正在流動時量測上游壓力 P1 與下游壓力 P2，然後相減：DeltaP = P1 - P2。Emerson 將控制閥壓降定義為入口壓力與出口壓力之差，通常以 psid 表示，並指出它會隨流量改變（Emerson，2026）。

直接量測是最安全的答案。Cv 公式適合快速篩選閥容量，但壓縮空氣具有可壓縮性。最終選型時，請把量測到的壓降與閥製造商的空氣流量曲線或 ISO 6358 流量資料比較，而不是只看閥口螺紋尺寸。

重點摘要

  • 閥壓降是流動中的 P1 - P2，不是閥開啟前靜止壓力錶上的數字。
  • CAGI 表示，多數設計良好的壓縮空氣系統，從空壓機排出到使用點的壓降會控制在 10% 以內。
  • Cv 可用於快速比較；最終氣體流量選型仍應使用製造商氣動流量曲線或 ISO 6358 資料。

真正有用的故障排查問題不是「這個閥的 Cv 是多少？」而是「在失敗的那一段機械循環中，有多少壓力實際到達致動器？」一個閥在資料表上看起來合格，但若歧管、接頭、氣管、消音器或供氣調壓器限制了同一條流路，快速氣缸仍可能缺氣。

計算壓降前，先確認哪些閥口是入口、出口、工作口與排氣路徑。

工具閥件與流量Cv 流量計算器知道閥流路、流量需求與單位後，可用此工具快速比較 Cv、流量或壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具

什麼是氣動閥兩端壓降？

氣動閥兩端壓降，是空氣通過某一條有效流路時，入口到出口之間的壓力差。Emerson 表示，控制閥壓降是入口壓力減去出口壓力，通常以 psid 量測，並且會隨流量改變（Emerson，2026）。

請測試實際正在工作的流路。在 5 口方向閥上，供氣到氣缸的流路與氣缸到排氣的流路不同。伸出慢可能受限於 P 到 A 的供氣路徑；縮回慢則可能受限於 P 到 B，或相對腔室經由 EA 或 EB 排氣的路徑。

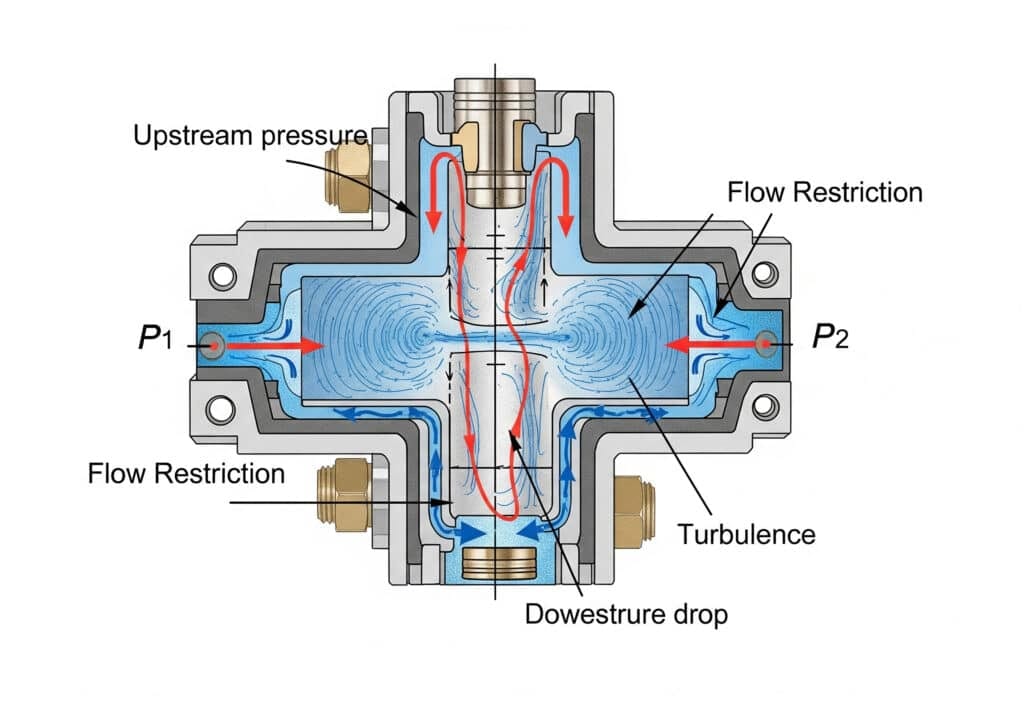

氣動閥壓降示意圖，顯示上游 P1、下游 P2、節流、摩擦與紊流

閥壓降就是空氣流動時，一條有效閥流路上的壓力損失。基本現場公式是：

DeltaP = P1 - P2

如果只是量測相鄰兩點之間的壓差，兩個讀值都可使用表壓。若要做依賴壓力比、密度或阻塞流的氣體流量計算，則應使用絕對壓力。不要在同一個計算中混用表壓與絕對壓力。

計算閥壓降前需要哪些資料？

使用任何公式前，先收集壓力、流量、閥流路與循環時間。CAGI 表示，壓縮空氣設備選型取決於 3 個參數：cfm 需求、psig 壓力與空氣品質（CAGI，2026）。

做閥壓降檢查時，最低資料集如下：

資料項目為什麼重要現場備註
上游壓力 P1閥前可用壓力必須在閥流動時量測
下游壓力 P2閥後實際送達壓力靠近致動器或測試出口量測
流量需求 Q壓降會隨流量上升SCFM、L/min 或製造商單位要一致
閥流路每一條閥芯流路容量可能不同供氣路與排氣路都要看
Cv 或額定流量容量比較基準使用實際型號與閥口路徑
氣管與接頭尺寸閥外部也會增加損失把閥壓降與系統壓降分開
循環事件找出失敗時刻記錄最快行程期間的壓力

例如，只有高速時失敗的無桿氣缸，不一定是氣缸本身無力；也可能是閥流路無法通過所需峰值流量。相關的 4 位 5 口閥指南會先說明 P、A、B、EA 與 EB 閥口邏輯，再量測每條路徑。

氣動閥壓降應使用哪個公式？

量測閥壓降時使用 DeltaP = P1 - P2；Cv 關係式只適合乾淨的初步篩選。ISO 6358-1 規定了使用可壓縮流體與內部流路的氣動元件穩態測試方法（ISO 6358-1，2013）。

閥 Cv 是流量容量係數，用來比較某條閥流路在指定壓降條件下可通過多少流量。做快速型錄比較時，許多工程師會使用簡化的 Cv 篩選關係式：

Q = Cv x sqrt(DeltaP / SG)
DeltaP = SG x (Q / Cv)^2

只有在計算器、型錄與單位都使用同一參考慣例時，這個簡化關係式才有用。它不是通用的壓縮空氣定律。空氣密度會隨壓力與溫度改變，高壓力比也可能讓閥流路接近阻塞流。因此，最終氣動閥選型應使用製造商的氣體流量曲線、額定流量表或 ISO 6358 型式的聲導度資料。

較安全的計算順序如下：

  1. 在真實機械循環下量測 P1 與 P2。
  2. 計算 DeltaP = P1 - P2。
  3. 把結果與同壓力下的閥額定流量或曲線比較。
  4. 若沒有曲線，只把 Cv 作為初步比較。
  5. 確認限制是否在排氣路徑，而不只在入口路徑。

當你需要更完整理解 Cv、Kv、ISO 6358 與閥選型時，請閱讀 流量係數 Cv 指南。本文只聚焦在一條氣動閥流路上的壓降計算。

如何在運轉中的機台上量測閥壓降？

請使用 2 個壓力錶或壓力感測器，一個放在上游、一個放在下游，並在故障動作發生時量測。CAGI 建議增加壓力量測接口，並指出多數設計良好的系統，從空壓機到使用點的壓降會維持在 10% 以內（CAGI Pressure Drop Technical Brief，2026）。

動態壓力是閥與致動器正在消耗空氣時記錄的壓力。不要只相信靜止調壓器壓力錶。靜止時通過閥的流量很小，限制可能被掩蓋；閥打開且氣缸需求升高時，同一個限制才會產生較大損失。

這就是為什麼機台循環前看起來有 7 bar，動作時卻像致動器拿到的壓力低很多。美國能源部列出壓縮空氣工具、提示文件、訓練、案例與技術出版物，用於改善壓縮空氣性能與節能（DOE，2026）。

可使用以下現場配置：

步驟動作它告訴你什麼
1在閥入口安裝壓力錶 1確認流動中的供氣壓力
2在工作口或靠近致動器處安裝壓力錶 2顯示實際送達壓力
3用失敗的循環速度運轉機台捕捉動態壓力
4記錄最低 P1、最低 P2 與時間點分辨供氣下陷與流路限制
5在相反行程與排氣路徑重複測試找出方向性損失

以我們經驗，最大的誤判來自調壓器上單一壓力錶。它只能證明設定壓力，不代表送達壓力。我們量測過一些閥組，入口壓力保持穩定，但某一個工作口在快速行程時崩落。最後根因在共用歧管與排氣消音器，而不是氣缸。

Cv、閥口尺寸與排氣路徑如何影響結果？

Cv、閥口尺寸與排氣容量會影響閥壓降，因為致動器速度取決於流量。SMC 給出氣缸速度關係式 s = 28.8q / A，其中在入口壓力保持不變時，速度取決於 SCFM 空氣流量與平方英寸活塞面積（SMC，2026）。

閥口螺紋尺寸不等於流量容量。1/4 inch 閥口可能接著受限的內部通道、小型歧管腔或狹窄閥芯流路。Cv 是較好的比較指標，但即使 Cv 也要看具體路徑。方向閥在供氣與排氣上的有效流量可能不同。

排氣限制很容易被忽略。如果氣缸腔室無法排氣，困住的壓力會形成背壓，致動器等於和自己對抗。單方向慢速行程常常指向某一個速度控制器、消音器、排氣口或氣管，而不是整個閥都錯了。

做完整迴路檢查時，請在隔離閥問題後使用 壓縮空氣壓降計算器。它可估算氣管長度、內徑、等效接頭與工作壓力造成的損失。請保持邊界清楚：一個工具檢查閥容量，另一個工具檢查管路損失。

工具閥件與流量壓降計算器完成閥檢查後，用此工具估算氣管、管路長度、等效接頭與工作壓力造成的壓力損失。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具

什麼時候應使用製造商曲線，而不是捷徑公式？

當壓力比很高、閥接近額定流量，或動作與安全有關時，請使用製造商流量曲線。ISO 6358-1 涵蓋使用可壓縮流體的氣動元件穩態流量特性測定，其範圍包含固定或可變內部流路（ISO 6358-1，2013）。

捷徑公式適合早期篩選；當閥面對脈衝流、上游壓力變化、熱空氣、長歧管、消音器、排氣節流控制或排氣限制時，捷徑就會變弱。當下游壓力遠低於上游壓力時，它也會變弱，因為壓縮空氣流動已不再像簡單液體壓降問題。

有以下任一情況時，請使用曲線或測試資料：

  • 計算壓降吃掉大部分壓力餘裕。
  • 閥正在供應大缸徑、長行程或快速循環。
  • 排氣側控制速度。
  • 多個閥在同一歧管上同時動作。
  • 下游壓力接近上游絕對壓力的一半。
  • 空氣很熱、含水、含油，或超出閥的正常型錄條件。
  • 應用是夾具、壓機、止擋器、夾爪或升降，力損失很重要。

如果計算與現場量測不一致，請先相信現場量測。接著檢查感測器位置、單位、調壓器壓降、歧管共用與實際閥型號。計算應該解釋機台，而不是壓過機台。

什麼故障排查順序能避免換錯閥？

排查閥壓降時，順序應是量測、流量需求、閥流路、排氣、管路損失與致動器負載。CAGI 表示所有壓縮空氣系統都有壓降，而提高空壓機壓力這類高成本反應不應是第一步（CAGI Pressure Drop Technical Brief，2026）。

更換氣動閥前，請依序做以下檢查：

  1. 確認症狀：慢行程、夾持力弱、感測器漏判或速度不穩。
  2. 在失敗動作期間量測閥入口壓力。
  3. 在同一動作期間量測工作口壓力。
  4. 計算 DeltaP = P1 - P2。
  5. 檢查相反方向與排氣口。
  6. 把量測壓降與閥額定流量或 Cv 資料比較。
  7. 檢查氣管內徑、接頭數量、快速接頭與消音器。
  8. 確認致動器負載、導軌摩擦與速度需求。
  9. 最後才選擇更大流量的閥、更大的歧管或更短氣管。

這個順序也能避免主題混淆。若是全系統壓力損失，請看 氣動系統壓降原因。若要理解流量係數基礎，請看 Cv 閥選型文章。若問題在先導級行為，請看 氣動先導式閥。

氣動閥壓降審查的 RFQ 清單

送出 RFQ 資料時，內容應讓供應商能分辨閥限制與系統限制。CAGI 將需求、壓力與空氣品質列為壓縮空氣選型核心參數；閥審查還需要加入流路、閥口、Cv、氣管與時間資訊（CAGI，2026）。

進行閥壓降審查時，請包含以下細節：

RFQ 項目需要包含的細節
閥型號品牌、系列、閥口尺寸、閥芯型式、電壓、歧管型式
流路P 到 A、P 到 B、A 到 EA、B 到 EB，或 2 通閥入口到出口
量測壓力動作中的 P1、P2 與計算後 DeltaP
流量需求SCFM、L/min、循環率，或致動器缸徑與行程時間
致動器資料缸徑、行程、負載、方向、導軌摩擦、速度目標
氣管外徑、已知內徑、長度、接頭數、快速接頭
排氣件消音器、速度控制器、meter-out 設定、共用排氣
空氣品質過濾器、調壓器、乾燥機、油、水與污染備註
故障時機失敗循環步驟的影片或壓力趨勢

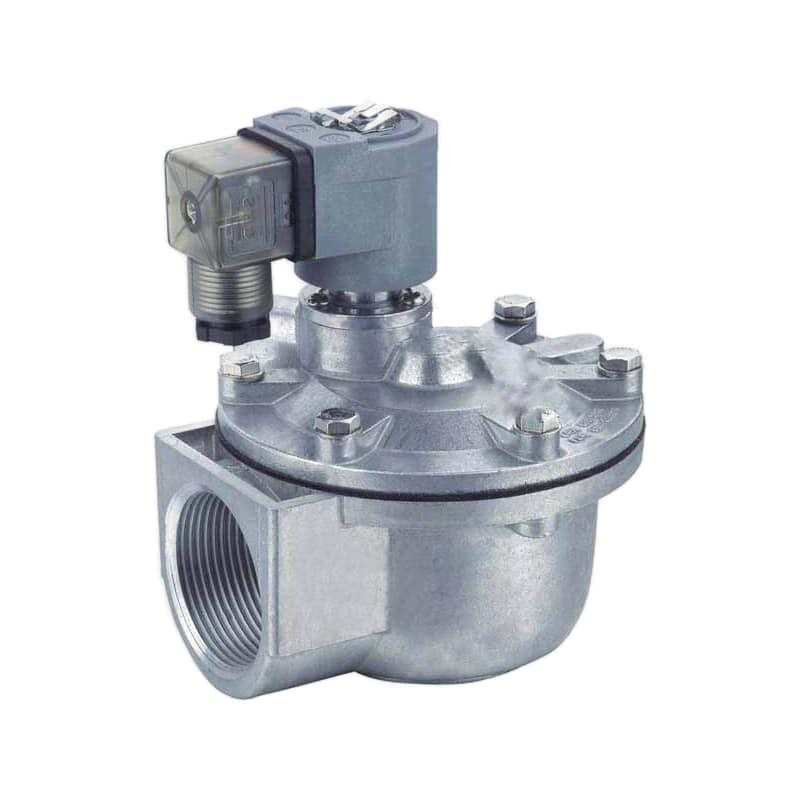

XMFZ 系列直角氣動脈衝閥，用作壓降審查中的實體閥範例

產品脈絡方面，請把目前閥與電磁閥、控制元件，以及上游 FRL 組合一起比較。作者背景與應用審查脈絡可先看 關於我們，再透過 聯絡我們送出量測資料。

FAQ

氣動閥壓降的基本公式是什麼？

基本量測公式是 DeltaP = P1 - P2，其中 P1 是上游壓力，P2 是流動時的下游壓力。兩個讀值必須使用相同壓力基準。閥開啟前的靜態讀值不足以代表壓降，因為壓降取決於流量。

可以只用 Cv 計算閥壓降嗎？

可以把 Cv 當成初步篩選來估算壓降，但對壓縮空氣而言，Cv 不是最終證據。你仍需要流量需求、壓力條件、單位、閥流路、排氣行為與製造商氣動流量資料。ISO 6358 類型資料更適合最終氣體流量選型。

氣動閥兩端多少壓降才算可接受？

沒有一個數值適用於所有閥。只有在最差循環中致動器仍能取得足夠壓力與流量時，該壓降才算可接受。作為系統界線，CAGI 表示設計良好的壓縮空氣系統通常從空壓機排出到使用點保持在 10% 壓降內。

為什麼只有氣缸快速動作時才看到閥壓降？

流量需求升高時，壓降也會升高。快速行程每秒需要更多空氣，因此同一個閥、氣管、接頭或消音器會產生更大的限制。SMC 的速度關係式把氣缸速度連到空氣流量，這就是高速故障常暴露低 Cv 或小管徑的原因。

量到高壓降就應該更換閥嗎？

不要馬上更換。先確認量測，再檢查排氣限制、歧管共用、氣管內徑、接頭、調壓器壓降與致動器負載。只有當量測壓降明確發生在閥流路，而且閥曲線無法支援所需流量時，才更換或放大閥。
