工業氣缸密封有哪些不同類型與應用？
工業氣缸密封包含靜態 O 形環、活塞密封、桿封、刮塵圈、耐磨環、緩衝密封，以及無桿氣缸密封帶。它們把壓縮空氣或流體留在致動器內，同時控制污染、側向負載與磨損。正確密封應依密封位置、運動型式、壓力、速度、溫度、空氣品質、潤滑、表面粗糙度與更換可接近性選擇。
這是實務答案。不過，錯誤在於把「一個密封」當成一種備件。桿封的工作不同於活塞密封；刮塵圈可以保護桿封，但它不是壓力密封；耐磨環可能完全不密封，卻能決定動態密封是否存活。
重點摘要
- 主要工業氣缸密封類型包括 O 形環、活塞密封、桿封、刮塵圈或刮環、耐磨環或導向環、緩衝與端蓋密封，以及無桿氣缸密封帶。
- 換句話說，靜態密封阻止固定接合面洩漏；動態密封則與移動中的活塞桿、活塞、滑車或密封條工作。
- 在氣動缸中，髒空氣、乾運轉、活塞桿刮傷、側向負載與溝槽配合錯誤，通常比密封材料本身更常造成重複失效。
- U 形杯與唇形密封是常見動態密封剖面；V 形填料通常保留給較重負載、可調壓蓋組，常見於液壓或較舊設備。
- 要求替換時，請在詢問密封包前提供密封位置、缸徑、桿徑、行程、壓力、速度、介質、溫度、溝槽尺寸與磨損件照片。
關鍵密封術語代表什麼？
靜態密封是在正常氣缸運動中不互相滑動的零件之間使用的密封。動態密封則與移動活塞桿、活塞、滑車或密封帶接觸。壓力密封把壓縮空氣或液壓油留在工作腔內。刮塵圈是排除密封，會在灰塵、水分、切屑與沖洗殘留到達桿封前先清除。耐磨環是承受側向負載的導向元件，而不是主要壓力密封。無桿密封帶是在滑車移動時封閉無桿氣缸開槽的長條。例如，即使活塞密封良好，只要密封帶刮傷，無桿氣缸仍可能洩漏；而桿式氣缸可能因刮塵圈先失效，最後在壓蓋處漏氣。
主要工業氣缸密封類型有哪些？
分類工業氣缸密封的有用方法，是依工作而不是目錄名稱。具體而言，Trelleborg 等產業資料會依安裝位置與保護對象區分桿封、U 形杯桿封、刮塵圈、刮環、活塞密封與導向相關產品。在氣動缸服務中，這種「先看位置」的視角能避免多數選型錯誤。
| 密封類型 | 氣缸內位置 | 主要工作 | 典型應用 | 常見錯誤 |
|---|---|---|---|---|
| 靜態 O 形環 | 端蓋、端口、缸筒接合、緩衝螺絲、閥體 | 密封固定金屬接合面 | 氣缸端蓋、接頭、歧管、緩衝 | 需要唇形密封時卻使用動態 O 形環 |
| 活塞密封 | 缸筒內活塞周圍 | 分隔壓力腔室 | 雙作用與單作用氣缸 | 忽略缸筒磨損或內孔刮傷 |
| 桿封 | 活塞桿周圍的壓蓋內 | 把壓力保持在氣缸內 | 桿式氣動與液壓缸 | 更換桿封卻留下活塞桿刮痕 |
| 刮塵圈或刮環 | 最外側壓蓋位置 | 從活塞桿清除灰塵、切屑、冷卻液與水分 | 戶外、包裝、木工、沖洗、加工 | 把刮塵圈視為選配 |
| 耐磨環或導向環 | 活塞或活塞桿導向面 | 承受側向負載並分隔金屬零件 | 長行程氣缸、側載致動器 | 把導向磨損歸咎於活塞密封 |
| 緩衝或端蓋密封 | 端蓋緩衝通道與固定接合面 | 控制行程末端洩漏與緩衝反應 | 高週期氣動缸 | 更換主密封卻不檢查緩衝針閥 |
| 無桿密封帶或密封條 | 沿無桿氣缸開槽 | 允許滑車移動時密封開槽 | 無桿氣缸、氣動滑台、龍門軸 | 污染損傷後重複使用受損密封帶 |
現場最快的捷徑是：如果失效零件接觸移動表面，先診斷運動、表面、對中與污染，再選材料。如果失效零件位於固定零件之間，先診斷壓縮量、溝槽填充率、化學相容性與組裝損傷。以我們的經驗，這個簡單區分比先看橡膠等級或顏色，更能避免錯誤密封包要求。
靜態密封與動態密封
靜態密封位於正常操作中不互相滑動的零件之間。換句話說，動態密封接觸移動中的活塞桿、活塞、滑車密封帶或旋轉零件。這個區分很重要，因為動態密封必須在洩漏控制、摩擦、磨損、熱與潤滑膜之間取得平衡。
壓力密封與排除密封
壓力密封把壓縮空氣或液壓油留在致動器內。不過，排除密封通常稱為刮塵圈或刮環，負責把污染擋在致動器外。兩者可能位於同一個壓蓋中，但工作不同。
密封與導向
耐磨環與導向環常包含在密封包內，但主要工作是導向。它們透過防止活塞碰缸筒或活塞桿碰壓蓋金屬接觸來保護壓力密封。因此側向負載高時，導向環往往決定整組密封能撐多久。
靜態 O 形環在氣缸組件中用在哪裡？

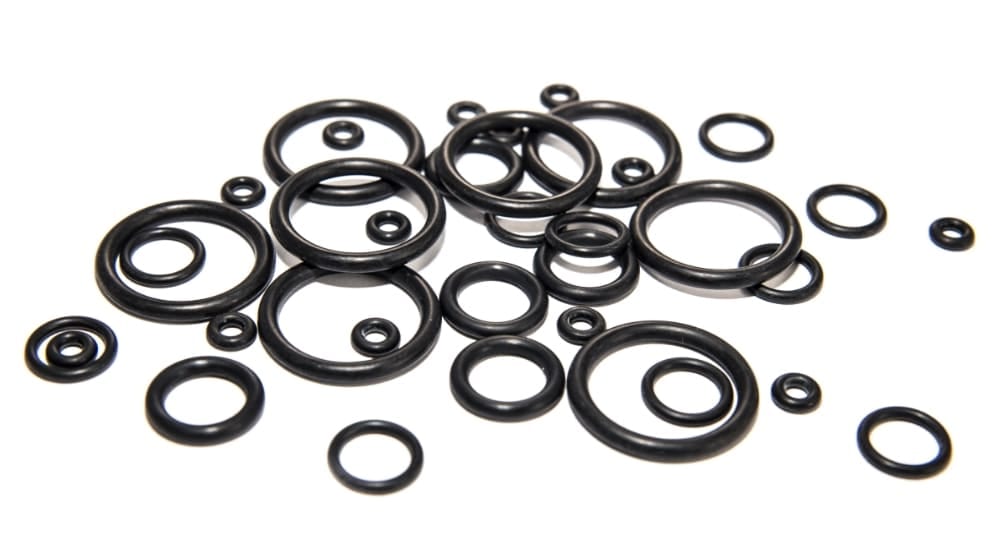

O 形環是最簡單的氣缸密封類型，但也很容易誤用。例如，它們最適合端蓋、端口、緩衝螺絲、感測器接頭與閥歧管等靜態接合處。在動態氣缸位置中，O 形環可能只適用於輕負載或偶發運動，專用唇形剖面通常更安全。
| O 形環用途 | 適合嗎？ | 原因 |
|---|---|---|
| 缸筒與端蓋密封 | 適合 | 受控壓縮量的固定接合 |
| 端口與接頭密封 | 適合 | 靜態接觸且易更換 |
| 緩衝針閥密封 | 適合 | 小型靜態或低運動密封點 |
| 活塞動態密封 | 有時適合 | 只有在溝槽、壓力、速度與潤滑允許時可用 |
| 活塞桿動態密封 | 通常不適合 | 摩擦、扭轉、乾空氣與桿磨損讓唇形密封更適合 |
靜態 O 形環更換後仍洩漏時，原因常不在材料。常見原因包括溝槽有缺口、密封下方夾髒污、截面錯誤、安裝時過度拉伸、需要時缺少擋圈，或尖銳端口邊緣切傷橡膠。
氣動缸更換材料前，先檢查三件事：
- 溝槽是否乾淨、平滑且無腐蝕？
- 密封壓縮量是否足以密封，但又不會被夾傷？
- 替換密封是否相容於附近使用的管路潤滑油、清潔液或沖洗化學品？
以我們的經驗，氣缸替換檢討常從買方要求「所有 O 形環」開始，但失效零件實際上是桿封、刮塵圈與導向環。先詢問密封位置，可以在一開始就避免錯誤備品對話。
活塞密封與桿封有何差異？
活塞密封與桿封都是動態壓力密封，但面對相反的洩漏問題。活塞密封控制氣缸腔室之間的洩漏；相對地，桿封控制壓力腔室向外部環境的洩漏。混淆這兩種功能，即使替換材料看似正確，也會造成重複維修。
| 特徵 | 活塞密封 | 桿封 |
|---|---|---|
| 主要位置 | 缸筒內活塞周圍 | 活塞桿周圍壓蓋內 |
| 洩漏路徑 | 腔室對腔室旁通 | 氣缸向大氣洩漏 |
| 主要移動表面 | 缸筒內徑 | 活塞桿外徑 |
| 常見症狀 | 推力弱、漂移、伸縮變慢 | 桿端漏氣或漏油 |
| 根因檢查 | 內孔刮傷、活塞磨損、導向磨損、密封方向 | 活塞桿刮傷、壓蓋磨損、刮塵圈失效、桿跳動 |
活塞密封旁通不容易從氣缸外部看出來。致動器可能仍會動作，卻無法保持負載、在壓力下漂移或速度下降。因此氣動系統可能消耗更多壓縮空氣，因為閥一直供應無法維持差壓的氣缸。
桿封洩漏比較容易看見。氣動缸可能在壓蓋處發出嘶嘶聲；潤滑或液壓缸可能留下油膜。不過維修仍需要紀律：如果活塞桿刮傷或受污染，新桿封會很快失效。
單作用與雙作用氣缸呢？
單作用氣缸可能需要適合單側受壓、另一側由彈簧或外部負載回程的密封剖面。同樣，雙作用氣缸需要正確的活塞密封方向、對稱性與防擠出控制，因為壓力可能從兩側作用。
若要複習更完整的氣缸結構，請閱讀什麼是氣動缸的基本概念？。本文聚焦密封組，而不是整個致動器。
為什麼刮塵圈與耐磨環不是選配附件？
刮塵圈與耐磨環常看起來次要，因為它們可能不是主要壓力密封。重要的是，它們保護動態壓力密封，避免多數維修人員熟悉的兩個重複失效原因：污染與側向負載。Trelleborg 的密封動畫目錄把刮塵圈與刮環產品獨立於桿封列出，正反映了這種功能分工。
| 保護零件 | 保護什麼 | 忽略後的失效模式 |
|---|---|---|
| 刮塵圈或刮環 | 保護桿封與壓蓋不受灰塵、切屑、水與沖洗液影響 | 新桿封短時間內洩漏 |
| 耐磨環或導向環 | 保護活塞密封、桿封、缸筒與壓蓋免受側向負載 | 密封唇單側磨損，缸筒出現刮傷 |
| 無桿氣缸密封帶 | 內部壓力腔與滑車開槽 | 沿開槽漏氣，滑車運動不穩 |
髒的壓縮空氣是密封問題，不只是閥問題。例如，水、帶油、管垢與顆粒可能磨蝕唇口、使彈性體膨潤，或沖掉潤滑膜。如果你的工廠正在檢討壓縮空氣品質，請把密封失效檢討與氣動系統 ISO 空氣品質等級連在一起。
耐磨環也需要同等重視。長行程或側載氣缸會讓活塞受力不均。因此一旦導向面磨損，活塞密封就被迫進入橢圓或傾斜接觸狀態。只更換活塞密封可能短暫恢復功能，但相同側向負載路徑仍存在。
維護規劃可把密封負荷與氣缸與致動器維護需求比較中的工作週期指引相互對照。
什麼時候應使用 U 形杯、唇形密封與 V 形填料？

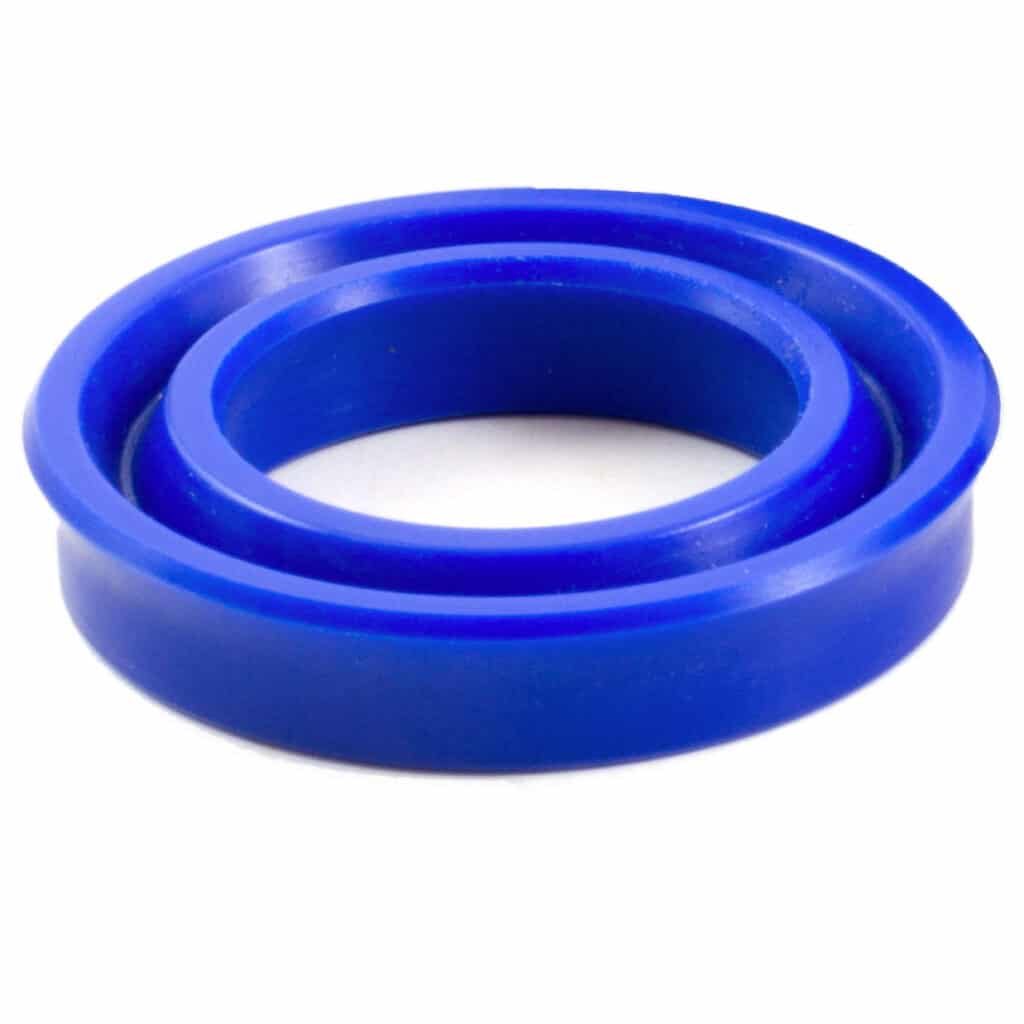

U 形杯與唇形密封是動態往復密封的常見選擇，因為柔性唇口能在持續運動時保持接觸。具體而言，Trelleborg 的 U-Cup RU9 頁面描述了一款用於移動與工業液壓應用的液壓 U 形杯桿封，可作為唇形幾何如何匹配移動活塞桿的例子，而不是把它當成一般環件。
| 剖面 | 最佳用途 | 氣動備註 | 避免使用時機 |
|---|---|---|---|
| U 形杯 | 動態桿封或活塞密封 | 方向、溝槽支撐與潤滑正確時效果好 | 無法確認壓力方向或溝槽尺寸時 |
| 唇形密封 | 低摩擦動態密封與排除 | 常用於桿封、刮塵圈與緊湊壓蓋 | 活塞桿表面粗糙或受污染時 |
| V 形填料 | 重載服務中的可調壓蓋密封 | 在現代標準氣動缸較少見 | 需要緊湊、低摩擦、高速氣動運動時 |
| 複合密封 | PTFE、彈性體或彈簧蓄能剖面組合 | 適合摩擦、磨損或化學暴露超出一般彈性體範圍時 | 應用普通且有標準密封包時 |
話雖如此，嵌入的 Trelleborg 動畫是液壓而非氣動，因此請把它作為 U 形杯桿封幾何的視覺參考，不要把它當成氣動缸壓力額定來源。

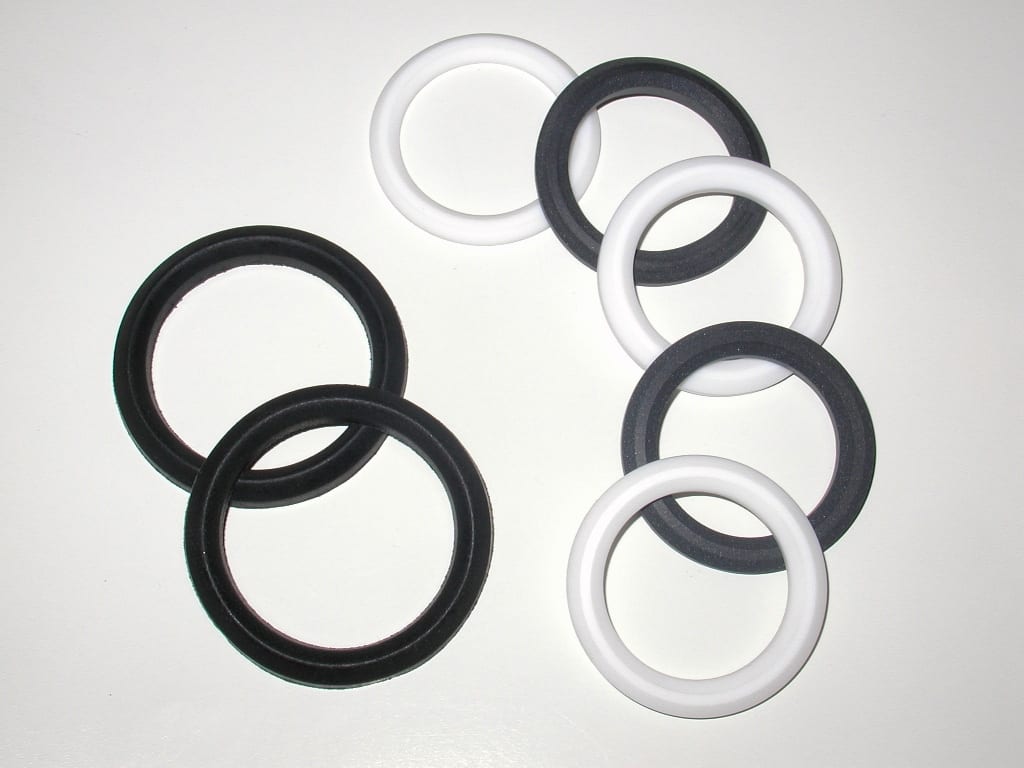

V 形填料值得提及，因為許多舊機台與重載氣缸仍使用它們。它們可堆疊並可調整，對磨損壓蓋或高負載服務有幫助。不過對標準氣動缸而言，它們通常不是第一選擇，因為緊湊唇形密封、活塞密封與密封包更容易安裝，也產生較低摩擦。
應選擇哪種密封材料？
材料選擇應在密封工作明確後進行。聚氨酯、NBR、FKM、EPDM、PTFE 與填充 PTFE 都會出現在工業密封中，但沒有任何一種放諸四海皆準。因此材料必須匹配介質、溫度、摩擦、磨損、化學暴露、安裝風險與供應商的溝槽建議。
| 材料家族 | 常見優勢 | 注意點 | 典型氣缸用途 |
|---|---|---|---|
| NBR | 一般耐油性與成本控制 | 臭氧、高溫與部分化學品 | 靜態 O 形環、一般氣動密封 |
| 聚氨酯 | 耐磨與抗撕裂 | 水解、熱與化學性取決於等級 | 動態 U 形杯、桿封、活塞密封、刮塵圈 |
| FKM | 耐熱與耐化學性 | 成本與低溫柔韌性 | 化學暴露、高溫區域 |
| EPDM | 耐水、蒸汽與耐候 | 不適用石油類油品 | 沖洗、水基介質、特定空氣服務 |
| PTFE 或填充 PTFE | 低摩擦與耐化學性 | 需要正確蓄能元件與溝槽支撐 | 低摩擦動態密封、特殊介質 |
壓力單位也會造成選型錯誤。此外，同一專案的密封目錄、致動器資料表與維護標籤可能同時使用 bar、MPa、kPa 或 psi。比較密封資料或要求替換包前，先換算壓力。
對氣動缸而言，不要只依壓力選材料。例如，粉塵木工廠中的中等壓力氣缸，對刮塵圈與桿封可能比封閉機台內較乾淨的高壓氣缸更嚴苛。從我們處理氣動缸替換需求的經驗來看，空氣準備、活塞桿暴露與週期頻率，通常比材料表更快解釋重複密封失效。
密封失效如何指向真正根因？
失效的氣缸密封是證據，不只是備品訂單。換句話說，磨損型態通常指向真正原因：污染、側向負載、錯誤安裝、錯誤溝槽、乾運轉、熱損傷或化學攻擊。重複更換前應先診斷該型態。
| 症狀 | 可能相關密封 | 可能原因 | 第一檢查項 |
|---|---|---|---|
| 桿端嘶聲或洩漏 | 桿封 | 桿刮傷、壓蓋磨損、刮塵圈損壞、桿乾燥 | 檢查桿表面、刮塵唇、壓蓋內孔、潤滑 |
| 氣缸漂移或推力下降 | 活塞密封 | 內孔刮傷、活塞磨損、密封切傷、壓力旁通 | 測試腔室洩漏，檢查內孔與活塞導向 |
| 密封唇單側磨損 | 桿封或活塞密封 | 側向負載或不對中 | 檢查安裝、導向環、活塞桿直線度 |
| 新密封很快失效 | 任何動態密封 | 污染或安裝損傷 | 檢查倒角、工具、清潔、空氣品質 |
| O 形環被夾傷或切開 | 靜態 O 形環 | 銳邊、尺寸錯誤、過度壓縮 | 量測溝槽、去毛邊、確認截面 |
| 無桿氣缸沿開槽漏氣 | 密封帶或密封條 | 密封帶損傷、條下有異物、滑車不對中 | 檢查開槽、密封條表面、滑車軸承 |
對無桿氣缸而言，密封診斷不同，因為密封元件沿開槽運行。同時，損傷密封帶、卡在密封條下方的碎屑，或磨損的滑車軸承，都可能造成看起來像密封材料問題的洩漏。運動配置可參考無桿氣動滑台如何工作。
氣缸密封替換 RFQ 應提供哪些資料？
最好的密封報價不能只靠一張照片。供應商需要足夠幾何尺寸與操作背景，才能識別密封位置、剖面、材料與失效風險。替換非標氣缸、舊液壓缸或帶開槽密封的無桿氣動致動器時尤其重要。
請在 RFQ 中提供：
- 氣缸類型：氣動、液壓、導向、無桿、薄型、ISO 型材或客製。
- 密封位置：靜態 O 形環、活塞密封、桿封、刮塵圈、耐磨環、緩衝密封或無桿密封帶。
- 主要尺寸：缸徑、桿徑、行程、溝槽寬度、溝槽深度與密封截面。
- 操作資料：壓力、速度、週期率、溫度、介質、空氣準備與潤滑。
- 環境：粉塵、切屑、冷卻液、沖洗、戶外暴露、食品接觸、化學蒸氣或磨蝕顆粒。
- 失效證據：洩漏位置、受損密封、活塞桿表面、缸筒表面、壓蓋與導向環照片。
- 替換目標：標準備品包、升級材料、低摩擦、更長間隔或整支氣缸替換。
如果壓力需求也在討論中，請與氣缸工作壓力指引比較。此外，若氣缸已停產或重複失效，訂購另一組密封包前先檢查可用的氣動缸選項或無桿氣缸系列。
若需應用檢討，請在聯絡倍拓氣動時附上照片與操作資料。也可以在關於我們頁面查看製造背景。
工業氣缸密封常見問題
最常見的工業氣缸密封是什麼？
最常見的簡單密封是 O 形環，尤其用於端口、接頭、端蓋與閥體等靜態接合處。例如，移動中的氣缸零件通常需要活塞密封、桿封與刮塵圈，因為它們是為往復接觸設計的。
可以只換桿封而不換刮塵圈嗎？
可以，但通常是薄弱維修。不過，如果刮塵圈磨損、硬化、切傷或鬆動，污染物會到達新的桿封。決定更換哪些零件前，應一起檢查活塞桿表面與刮塵圈。
液壓缸密封與氣動缸密封相同嗎？
它們可能有相似名稱，例如 U 形杯、桿封、活塞密封與刮塵圈，但工況不同。相對而言，氣動系統通常壓力較低、速度較快、較乾燥，且對摩擦更敏感；液壓系統通常需要更強的防擠出能力與流體相容性。
為什麼新氣缸密封很快失效？
快速重複失效通常指向周邊系統：活塞桿刮傷、缸筒受損、銳利溝槽邊、錯誤密封尺寸、不良安裝工具、乾運轉、髒壓縮空氣、側向負載或化學不相容。因此失效密封應被當成證據檢查。
訂購密封包前應量測什麼？
量測缸徑、桿徑、溝槽寬度、溝槽深度、密封截面與行程。另外記錄壓力、介質、溫度、速度、氣缸類型與洩漏位置。舊密封、溝槽、活塞桿與缸筒照片可降低訂錯機率。
