4 通方向閥氣動控制系統如何提升工業自動化效率？
4 通方向閥氣動控制系統透過把閥功能、流量容量、排氣控制與電氣命令時序，匹配到致動器需要的動作，來提升工業自動化效率。Tameson 將 4/2、5/2 與 5/3 閥列為常見雙作用氣缸控制選擇；CAGI 則建議從空壓機排出到使用點的壓縮空氣壓降維持在 10 percent 以內（Tameson，2024；CAGI，2022）。
簡短說法很實際：閥不只是讓氣缸換向。它決定機台軸能否達到速度、安全停止、乾淨排氣，並在產線高溫、多塵、潮濕或尖峰用氣時重複同樣動作。
方向控制閥是改變空氣通道連接方式的氣動元件，讓壓縮空氣可以啟動、停止、反向、排氣或保持致動器迴路。
閥 Cv是流量容量額定值，用來比較某個閥路徑是否能在所需致動器行程時間與壓降下通過足夠空氣。
重點摘要
- 當閥功能、Cv、氣管、排氣、線圈電壓與 PLC 邏輯一起選定時，4 通方向閥控制系統才能提升自動化效率。
- Parker 的選型範例顯示，3.25 inch 缸徑、12 inch 行程、1 秒行程時間與 80 psi 供氣，需要 Cv 1.06。
- CAGI 的 10 percent 壓降目標，是在怪罪閥之前很有用的產線側檢查。
以我們經驗，現場錯誤是把方向閥當成簡單的開關電氣零件。線圈可能正確切換，但軸仍然錯過節拍，原因可能是排氣側受限、歧管供氣在同時需求時下跌，或閥功能不符合機台暫停與故障行為。
編輯說明：本文依公開資料與實務氣動控制審查重寫。公司背景請見關於倍拓氣動。
工具閥件與流量Cv 流量計算器從接口螺紋選擇 4 通方向閥前，先比較閥 Cv、流量與壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
4 通方向閥控制系統實際在優化什麼？
4 通方向閥控制系統優化四個相互連動的任務：方向、速度、重複性與故障行為。Tameson 將方向閥描述為控制氣缸活塞動作啟動、停止、方向與速度的元件；CAGI 的 10 percent 壓降目標則把閥決策連回整個空氣系統（Tameson，2024；CAGI，2022）。
閥位在控制器與致動器之間，所以它必須同時滿足兩邊。電氣上，PLC 期待可預期的命令反應。氣動上，致動器需要足夠空氣進入一側腔室，也需要對側腔室有足夠排氣。任何一邊失準，動作就會變慢、變吵或不一致。
請把系統想成六項檢查：
| 控制檢查 | 保護什麼 | 錯誤時會發生什麼 |
|---|---|---|
| 閥功能 | 正確伸出、縮回、停止或保持 | 暫停或故障時動作錯誤 |
| Cv 與流路 | 行程時間與尖峰需求 | 軸變慢、感測器錯過、壓力下陷 |
| 排氣路徑 | 速度穩定與低背壓 | 一個方向比另一個方向慢 |
| 線圈或先導命令 | PLC 時序與重複性 | 切換延遲或間歇動作 |
| 空氣品質 | 閥芯與密封可靠性 | 卡滯、洩漏、回位無力 |
| 安全狀態 | 維護與重新啟動風險 | 儲能或意外啟動危害 |
排查自動化單元時，我們通常不會先說「換閥」。我們會先問機台問題是方向、流量、電氣、排氣，還是安全狀態相關。這個拆分能避免很多昂貴猜測。
4/2、4/3、5/2 與 5/3 閥應如何選擇？
請從所需致動器行為選擇閥功能，而不是依習慣選。Tameson 將 4/2、5/2 與 5/3 閥列為雙作用氣動氣缸控制用閥，其中 5/2 提供 2 個位置與分開的排氣路徑，5/3 則增加中位以提供更多控制（Tameson，2024）。
當迴路只需要伸出與縮回時，4/2 閥可以驅動基本雙作用致動器。它管理的路徑較少，但沒有 5 口佈局那樣的分開排氣調整彈性。
5/2 閥是雙作用氣缸的常見主力。它有一個壓力供氣口、兩個工作口與兩個排氣口。需要無桿氣缸的逐口細節時，可看 4-way 5-port pneumatic valve control for rodless cylinders。
4/3 或 5/3 閥用於中位條件。命令停止、操作員暫停單元，或 PLC 進入故障程序時，致動器應該怎麼做？中位封閉、中位排氣與中位加壓功能，行為可能完全不同。
| 閥功能 | 位置 | 最適合 | 主要注意 |
|---|---|---|---|
| 4/2 | 2 | 簡單雙作用伸出/縮回 | 排氣側彈性較少 |
| 4/3 | 3 | 有中位需求的基本動作 | 中位條件必須符合負載 |
| 5/2 | 2 | 多數雙作用自動化軸 | 排氣路徑仍要選型 |
| 5/3 | 3 | 暫停、保持或受控故障狀態 | 並非所有中位型式都適合每種負載 |
決策從行為開始。軸只需要反向嗎？很多情況用 5/2。它需要明確中位狀態嗎？改評估 5/3，並在 RFQ 中寫清楚中位狀態。
Cv、氣管與排氣路徑如何決定循環時間？
循環時間取決於完整流路，而不是只看閥口螺紋。Parker 的閥選型範例，針對 3.25 inch 缸徑、12 inch 行程、1 秒行程時間與 80 psi 供氣，計算出 Cv 1.06，並說明任何 Cv 至少達到該值的閥，都能在所需時間內讓氣缸伸出（Parker，2026）。
這個範例給出正確選型順序：
- 定義缸徑、行程、負載、工作壓力與目標行程時間。
- 估算致動器所需空氣流量。
- 把運動需求轉換成閥容量。
- 檢查氣管、接頭、消音器、調壓器與歧管。
- 在真實循環需求下測試供氣與排氣兩側。
工具氣壓缸選型氣壓缸流量需求計算器選擇方向閥前，先從缸徑、行程、壓力與目標行程時間估算致動器所需流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具
SMC 給出的速度關係式為 s = 28.8q / A，其中 s 是氣缸速度（inch/s），q 是 SCFM 空氣流量，A 是平方英寸活塞面積，且入口壓力保持不變（SMC，2026）。這句話有一個安靜但重要的警告：機台動作時壓力必須保持穩定。
工具閥件與流量壓降計算器在提高空壓機壓力或更換閥之前，先估算氣管長度、接頭與工作壓力造成的壓降。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
不要忽略排氣側。SMC 表示，氣動致動器速度控制的常見產業做法，是在致動器排氣口使用排氣節流流量控制或針閥（SMC，2026）。如果這條路徑過緊，即使壓力錶看起來正常，一個方向也可能爬行。
為什麼好閥仍會讓機台變慢或不一致？
當周邊氣動迴路讓閥在真實需求窗口外工作時，即使是好閥也會造成慢動作。CAGI 指出，壓降來自管路、接頭、過濾器、乾燥機與其他元件中的摩擦和阻力，並建議從空壓機排出到使用點的壓降不超過 10 percent（CAGI，2022）。
這就是為什麼台架測試正常的閥，裝上機台後可能令人失望。台架上它切換乾淨；機台上同一個閥會共用歧管、供應長氣管、透過小型消音器排氣，並在其他軸同時動作的尖峰需求時運行。
買大一號前，先用這張失效地圖：
| 症狀 | 可能的閥系統原因 | 第一項檢查 |
|---|---|---|
| 兩個方向都慢 | 供氣不足、使用點壓力低、歧管太小 | 動作中在閥端量測壓力 |
| 單方向慢 | 排氣受限、速度控制器接錯、消音器堵塞 | 比較 EA 與 EB 排氣路徑 |
| 第一循環好，連續循環變弱 | 儲氣或支線恢復不了 | 檢查連續行程中的壓力下陷 |
| 閥切換，氣缸不動 | 致動器口堵塞、功能錯誤、無先導壓 | 確認閥口圖與先導供氣 |
| 行程末端抖動 | 排氣過緊或負載變化 | 一起調整排氣節流與緩衝 |
| 暫停時軸漂移 | 中位條件錯誤或內漏 | 檢查 5/3 中位型式與負載力 |
更深入診斷時，pressure drop in pneumatic systems 與 back pressure 兩篇相關指南，通常比泛泛看閥型錄更有用。
最快的實用測試，常常是動態壓力檢查。請在致動器運動時量測閥端供氣壓力，而不是在機台閒置時量。閒置壓力會隱藏行程中才出現的真正限制。
哪一種致動方式適合自動化機台？
致動方式應匹配控制架構、可用訊號能量、流量需求與人工介入計畫。Parker 型錄將閥選擇分成電磁、手動或機械、氣動先導，以及直動或先導式設計，列出的 Cv 範圍從微小的 0.01 級到 Cv 10 以上的高流量系列（Parker，2026）。
PLC 自動化通常從電磁閥或電磁先導閥開始。直動式電磁閥適合小流量且需要簡單反應的迴路。當主空氣路徑需要的流量大到線圈不適合直接推動時，先導式閥更合理。
| 致動方式 | 適用時機 | 需要盯緊 |
|---|---|---|
| 直動電磁 | 緊湊閥、低流量迴路、簡單 PLC 輸出 | 線圈電壓、發熱、流量限制 |
| 電磁先導 | 致動器需求較大的自動化機械 | 最低先導壓力與反應延遲 |
| 氣動先導 | 氣動邏輯、電氣危險區、遠端氣訊號 | 先導管延遲與壓力穩定 |
| 手動或機械 | 設定、治具控制、維護點動、操作站 | 安全位置、防護與重新啟動規則 |
| 現場匯流排閥島 | 多個鄰近閥需要減少配線 | 網路診斷與備用位址計畫 |
需要更聚焦的電磁閥文章，可讀 how pneumatic solenoid valves work。需要先導級細節，可讀 pneumatic pilot-operated valves。
真正重要的 RFQ 問題不是「電磁還是先導？」而是：什麼訊號切換閥？什麼氣壓讓它切換？致動器需要多少流量？當訊號消失時，閥應該做什麼？
PLC 與安全設計在啟動前應檢查什麼？
安全設計必須考慮儲存的氣動能量，而不只是電力。OSHA 29 CFR 1910.147 涵蓋維修與保養中，意外啟動或儲能釋放可能傷害員工的情況，並把氣動能列為標準中的能量來源之一（OSHA，2026）。
這不代表方向閥本身就是安全系統。它表示閥選型必須支持機台安全概念。閥中位條件、上鎖閥、排放閥、壓力開關、感測器回授與重新啟動程序，都可能參與其中。
啟動前請檢查：
| 啟動檢查 | 為什麼重要 |
|---|---|
| 閥失電狀態 | 證明停電後致動器會做什麼 |
| 中位行為 | 決定保持、排氣或封閉口反應 |
| 排氣與放空路徑 | 控制儲存空氣如何離開迴路 |
| 感測器確認 | 證明致動器到達預期端位 |
| 手動覆寫政策 | 避免設定時隱藏動作 |
| 上鎖程序 | 把維護安全與普通 PLC 邏輯分開 |
OSHA 也說明，按鈕、選擇開關與其他控制迴路裝置，不是能量隔離裝置（OSHA，2026）。這對氣動面板是有用提醒：HMI 停止命令不等於為維護隔離儲存空氣。
4 通方向閥 RFQ 應如何指定？
有用的 RFQ 會提供足夠資料，讓供應商一起選擇功能、Cv、閥口、致動方式與附件。Parker 的選擇順序從所需 Cv 開始，接著到閥系列、接口尺寸、流路配置、致動方式、型號、選項與附件（Parker，2026）。
請提供操作資料，而不只是故障閥照片。照片有助於確認安裝與接頭型式，但不能證明原閥是否選型正確。
| RFQ 欄位 | 應提供什麼 |
|---|---|
| 致動器型式 | 雙作用氣缸、無桿氣缸、旋轉致動器、夾爪或治具 |
| 缸徑、行程與負載 | 尺寸、工件重量、安裝方向與所需動作 |
| 目標循環時間 | 伸出時間、縮回時間、停留時間、每分鐘循環數 |
| 工作壓力 | 正常壓力、運動中最低壓力、調壓器設定 |
| 閥功能 | 4/2、4/3、5/2、5/3，以及偏好的中位條件 |
| 流量資料 | 所需 SCFM、L/min、Cv、Kv 或型錄流量額定 |
| 電氣資料 | 電壓、AC/DC、接頭型式、PLC 輸出限制 |
| 氣動連接 | 接口螺紋、氣管外徑、歧管型式、消音器、速度控制器 |
| 環境 | 溫度、濕氣、沖洗、粉塵、油霧、振動 |
| 安全狀態 | 停電、急停與維護隔離後的行為 |

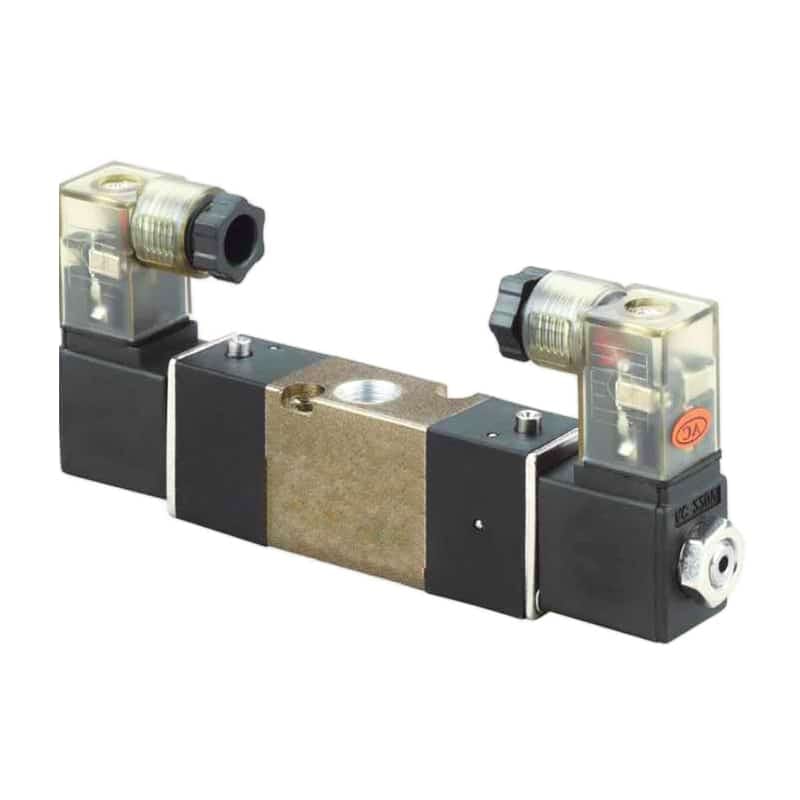

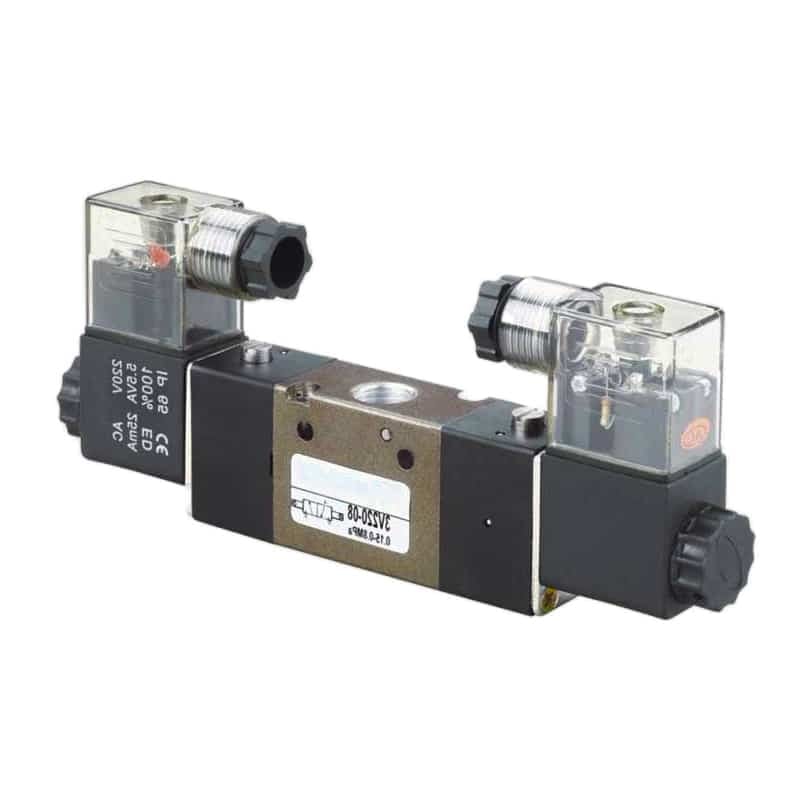

產品家族背景可參考 200 Series pneumatic directional control valves，用於電磁與氣動致動方向閥選項。當緊湊閥組更適合時，可參考 100 Series pneumatic directional control valves。
4 通方向閥氣動控制系統常見問題
4 通方向閥和 5/2 閥一樣嗎？
不一定。在常見氣動用語中，「4 通」通常描述雙作用致動器的方向功能，而「5/2」描述 5 個實體閥口與 2 個閥芯位置。Tameson 將 5/2 閥列為雙作用氣缸的常見選擇，並具有分開排氣路徑（Tameson，2024）。
4 通閥最重要的選型變數是什麼？
最重要的變數是目標行程時間下所需的流量，接著才是閥 Cv 或等效流量資料。Parker 範例用 3.25 inch 缸徑、12 inch 行程、1 秒行程時間與 80 psi 供氣算出 Cv 1.06，說明只看接口尺寸不夠（Parker，2026）。
為什麼氣缸其中一個方向比較慢？
常見原因是該方向的排氣路徑比供氣路徑更受限。SMC 指出氣缸速度常在致動器排氣口用排氣節流或針閥控制，因此堵塞的消音器、過緊的速度控制閥或過小的排氣路徑，都可能只讓一個方向變慢（SMC，2026）。
我應該用 5/3 閥取代 5/2 閥嗎？
當機台在暫停、故障或命令消失時需要明確的中位狀態，就使用 5/3 閥。Tameson 將 5/3 閥描述為增加中位以提供更多控制，包含停止或保持行為。正確中位取決於負載、致動器、安全設計與重新啟動程序。
自動化動作太慢，可以直接提高空壓機壓力嗎？
通常應先檢查壓降。CAGI 指出，為了過大壓降而提高空壓機排出壓力或增加空壓機可能成本很高，不應作為第一步。請在運動中量測使用點壓力，再檢查氣管、接頭、過濾器、乾燥機、歧管、洩漏與排氣限制（CAGI，2022）。
