Les systèmes pneumatiques à distributeur directionnel 4 voies optimisent l'automatisation industrielle en faisant correspondre fonction de vanne, capacité de débit, contrôle d'échappement et temporisation de commande électrique au mouvement requis de l'actionneur. Tameson identifie les vannes 4/2, 5/2 et 5/3 comme des choix courants pour commander les vérins double effet, tandis que CAGI recommande de maintenir la chute de pression d'air comprimé dans les 10 pour cent entre le refoulement du compresseur et le point d'utilisation (Tameson, 2024; CAGI, 2022).
La version courte est pratique: la vanne ne fait pas seulement inverser un vérin. Elle decide si un axe machine atteint sa vitesse, s'arrete de facon sure, echappe proprement et repete le même mouvement lorsque la ligne est chaude, poussiereuse, humide ou en demande de pointe.
Un distributeur directionnel est un composant pneumatique qui modifie les passages d'air connectes, afin que l'air comprimé puisse demarrer, arreter, inverser, echapper ou maintenir un circuit d'actionneur.
Le Cv de vanne est une note de capacité de débit utilisée pour comparer si un chemin de vanne peut laisser passer assez d'air pour le temps de course et la chute de pression requis de l'actionneur.
Points cles
- Un systeme de commande à distributeur 4 voies ameliore l'efficacité de l'automatisation lorsque fonction de vanne, Cv, tubes, échappement, tension de bobine et logique PLC sont choisis ensemble.
- L'exemple de dimensionnement Parker montre un vérin d'alésage 3.25 inch, course 12 inch, temps de course 1 seconde et alimentation 80 psi exigeant Cv 1.06.
- La cible CAGI de chute de pression de 10 pour cent est un contrôle utile côté ligne avant d'accuser la vanne.
Dans notre experience, l'erreur terrain consiste a traiter un distributeur directionnel comme une simple piece électrique marche/arret. La bobine peut commuter correctement alors que l'axe manque encore son temps, parce que le côté échappement est restreint, l'alimentation du collecteur chute pendant une demande simultanee, ou la fonction de vanne ne correspond pas au comportement de pause et de défaut de la machine.
Note editoriale: cette explication technique a ete reecrite à partir de sources publiques et de revues pratiques de commande pneumatique. Pour le contexte d'entreprise, voir A propos de Bepto Pneumatique.
Qu'optimise réellement un systeme de commande à distributeur directionnel 4 voies ?
Un systeme de commande à distributeur directionnel 4 voies optimise 4 taches liees: direction, vitesse, repetabilite et comportement en défaut. Tameson décrit les distributeurs directionnels comme des composants qui contrôlent démarrage, arret, direction et vitesse du mouvement du piston de vérin, tandis que la cible CAGI de chute de pression de 10 pour cent relie la décision de vanne a tout le systeme d'air (Tameson, 2024; CAGI, 2022).
La vanne se situe entre le contrôleur et l'actionneur; elle doit donc satisfaire deux mondes. Électriquement, le PLC attend une réponse de commande previsible. Pneumatiquement, l'actionneur a besoin d'assez d'air dans une chambre et d'assez d'échappement hors de la chambre opposee. Manquez l'un des deux côtés, et le mouvement devient lent, bruyant ou incoherent.
Pensez au systeme comme a 6 contrôles:
| Contrôle de commande | Ce qu'il protege | Ce qui arrive s'il est faux |
|---|---|---|
| Fonction de vanne | Comportement correct de sortie, rentrée, arret ou maintien | Mauvais mouvement pendant pause ou défaut |
| Cv et chemin de débit | Temps de course et demande de pointe | Axe lent, capteur manque, affaissement de pression |
| Chemin d'échappement | Vitesse stable et faible contre-pression | Une direction plus lente que l'autre |
| Commande bobine ou pilote | Temporisation PLC et repetabilite | Commutation retardee ou mouvement intermittent |
| Qualité d'air | Fiabilite du tiroir et des joints | Collage, fuite, retour faible |
| État de sécurité | Risque maintenance et redémarrage | Énergie stockee ou démarrage inattendu |
Lors du depannage d'une cellule d'automatisation, nous ne commencons généralement pas par « remplacer la vanne ». Nous demandons d'abord si le problème machine est directionnel, lie au débit, électrique, lie à l'échappement ou lie à l'état de sécurité. Cette seule separation évite beaucoup de suppositions couteuses.
Comment choisir entre vannes 4/2, 4/3, 5/2 et 5/3 ?
Choisissez la fonction de vanne depuis le comportement d'actionneur requis, pas par habitude. Tameson liste les vannes 4/2, 5/2 et 5/3 pour commander les vérins pneumatiques double effet, avec 5/2 offrant 2 positions et des chemins d'échappement séparés, et 5/3 ajoutant une position centrale pour plus de contrôle (Tameson, 2024).
Une vanne 4/2 peut piloter un actionneur double effet de base lorsque le circuit n'a besoin que de sortie et de rentrée. Elle a moins de chemins a gerer, mais elle ne donne pas le même réglage séparé de l'échappement qu'une architecture 5 ports.
Une vanne 5/2 est le choix de base courant pour les vérins double effet. Elle possede une alimentation de pression, deux ports de travail et deux ports d'échappement. Besoin du detail port par port pour un vérin sans tige ? Utilisez le guide cible sur la commande par vanne pneumatique 4 voies 5 ports pour vérins sans tige.
Une vanne 4/3 ou 5/3 concerne la condition centrale. Que doit faire l'actionneur lorsque la commande s'arrete, l'opérateur met la cellule en pause ou le PLC entre en routine de défaut ? Les fonctions centre ferme, centre échappement et centre pression peuvent se comporter très differemment.
| Fonction de vanne | Positions | Meilleur usage | Attention principale |
|---|---|---|---|
| 4/2 | 2 | Sortie/rentrée double effet simple | Moins de flexibilite côté échappement |
| 4/3 | 3 | Mouvement de base avec exigence d'état central | La condition centrale doit correspondre à la charge |
| 5/2 | 2 | La plupart des axes d'automatisation double effet | Le chemin d'échappement doit quand même être dimensionne |
| 5/3 | 3 | Pause, maintien ou comportement de défaut contrôle | Tous les types de centre ne sont pas surs pour chaque charge |
La décision commence par le comportement. L'axe ne fait-il qu'inverser ? Dans beaucoup de cas, utiliséz 5/2. A-t-il besoin d'un état central défini ? Passez a 5/3 et documentez cet état central dans la RFQ.
Comment Cv, tubes et chemins d'échappement fixent-ils le temps de cycle ?
Le temps de cycle dépend du chemin de débit complet, pas seulement du filetage de port de la vanne. L'exemple de dimensionnement Parker calcule Cv 1.06 pour un vérin d'alésage 3.25 inch, course 12 inch, temps de course 1 seconde et alimentation 80 psi, puis indique que toute vanne avec au moins ce Cv peut sortir le vérin dans le temps requis (Parker, 2026).
Cet exemple donne le bon ordre de sélection:
- Definir alésage, course, charge, pression de service et temps de course cible.
- Estimer le débit d'air requis pour l'actionneur.
- Convertir l'exigence de mouvement en capacité de vanne.
- Vérifier tubes, raccords, silencieux, regulateurs et collecteurs.
- Tester à la fois les côtés alimentation et échappement sous demande de cycle réelle.
SMC donne la relation de vitesse s = 28.8q / A, ou s est la vitesse du vérin en pouces par seconde, q le débit d'air en SCFM et A la surface de piston en pouces carres, avec pression d'entree maintenue constante (SMC, 2026). Cette phrase contient un avertissement discret: la pression doit rester stable pendant le mouvement de la machine.
N'ignorez pas le côté échappement. SMC indique que la pratique courante de l'industrie pour contrôler la vitesse d'un actionneur pneumatique consiste a contrôler le débit au port d'échappement de l'actionneur avec un contrôle de débit meter-out ou une vanne pointeau (SMC, 2026). Si ce chemin est trop serre, une direction peut avancer au ralenti même lorsque le manomêtre semble normal.
Pourquoi de bonnes vannes rendent-elles encore les machines lentes ou incoherentes ?
De bonnes vannes créent encore des mouvements lents lorsque le circuit pneumatique autour d'elles les fait fonctionner hors de la fenêtre de demande réelle. CAGI indique que la chute de pression vient du frottement et de la résistance dans tuyauteries, raccords, filtrès, sécheurs et autrès composants, et recommande au maximum 10 pour cent de chute entre le refoulement compresseur et le point d'utilisation (CAGI, 2022).
C'est pourquoi une vanne testee sur etabli peut decevoir apres installation. Sur etabli, elle peut commuter proprement. Sur la machine, la même vanne partage un collecteur, alimente de longs tubes, echappe par des silencieux compacts et fonctionne pendant un moment de demande de pointe lorsque d'autrès axes se déplacent.
Utilisez cette carte de defaillance avant d'acheter la taille supérieure:
| Symptome | Cause probable dans le systeme de vanne | Premier contrôle |
|---|---|---|
| Lent dans les deux directions | Alimentation sous-dimensionnee, faible pression au point d'utilisation, petit collecteur | Mesurer la pression à la vanne pendant le mouvement |
| Lent dans une direction | Échappement restreint, regulateur de vitesse croise, silencieux bloque | Comparer les chemins d'échappement EA et EB |
| Premier cycle bon, cycles repetes faibles | Reservoir ou derivation incapable de recuperer | Vérifier l'affaissement de pression sur plusieurs courses |
| La vanne commute, le vérin ne bouge pas | Port actionneur bloque, mauvaise fonction, pas de pression pilote | Vérifier le schema de ports et l'alimentation pilote |
| Mouvement saccade près de fin de course | Échappement trop restreint ou charge variable | Regler ensemble meter-out et amortissement |
| L'axe derive pendant une pause | Mauvaise condition centrale ou fuite interne | Revoir type de centre 5/3 et forces de charge |
Pour des diagnostics plus profonds, les guides connexes sur la chute de pression dans les systèmes pneumatiques et la contre-pression sont de meilleures lectures suivantes qu'un catalogue de vannes générique.
Le test pratique le plus rapide est souvent un contrôle dynamique de pression. Mesurez la pression d'alimentation à la vanne pendant que l'actionneur bouge, pas lorsque la machine est au repos. La pression au repos peut cacher exactement la restriction qui apparaît pendant la course.
Quelle méthode d'actionnement convient à une machine automatisée ?
La méthode d'actionnement doit correspondre à l'architecture de commande, à l'énergie de signal disponible, au débit requis et au plan d'intervention manuelle. Le catalogue Parker regroupe les choix de vannes entre solénoïde, manuel ou mécanique, pilote pneumatique et conceptions directes ou pilotees, avec des plages de Cv listees depuis de petites vannes de classe 0.01 jusqu'à des séries haut débit au-dessus de Cv 10 (Parker, 2026).
Pour l'automatisation PLC, les vannes a solénoïde ou a pilote solénoïde sont le point de depart normal. Les électrovannes a action directe sont utiles lorsque le débit est faible et que la réponse doit rester simple. Les vannes pilotees ont plus de sens lorsque le chemin d'air principal demande plus de débit que ce que la bobine peut pratiquement commuter directement.
| Méthode d'actionnement | A utilisér lorsque | A surveiller de pres |
|---|---|---|
| Solénoïde direct | Vannes compactes, circuits a faible débit, sortie PLC simple | Tension de bobine, chaleur, limite de débit |
| Pilote solénoïde | Machines automatisées avec demande d'actionneur plus grande | Pression pilote minimale et retard de réponse |
| Pilote pneumatique | Logique pneumatique, zones électriques dangereuses, signaux d'air deportes | Retard de ligne pilote et stabilité de pression |
| Manuel ou mécanique | Réglage, commande d'outillage, marche par impulsion maintenance, postes opérateur | Position sure, carterisation et regles de redémarrage |
| Ilot de vannes fieldbus | Beaucoup de vannes proches avec moins de cables | Diagnostics reseau et plan d'adresses de rechange |
Besoin d'un article plus cible sur les solénoïdes ? Lisez comment fonctionnent les électrovannes pneumatiques. Besoin du detail de l'etage pilote ? Lisez les vannes pneumatiques pilotees.
La question RFQ importante n'est pas « solénoïde ou pilote ? ». C'est: quel signal commute la vanne, quelle pression d'air lui permet de commuter, quel débit l'actionneur exige, et que doit faire la vanne lorsque ce signal disparait ?
Que doivent vérifier le PLC et la conception de sécurité avant démarrage ?
La conception de sécurité doit prendre en compte l'énergie pneumatique stockee, pas seulement l'alimentation électrique. OSHA 29 CFR 1910.147 couvre les interventions et maintenances ou un démarrage inattendu ou la libération d'énergie stockee pourrait blesser des employes, et définit l'énergie pneumatique comme une source d'énergie dans la norme (OSHA, 2026).
Cela ne signifie pas qu'un distributeur directionnel seul est un systeme de sécurité. Cela signifie que le choix de vanne doit soutenir le concept de sécurité de la machine. Une condition centrale de vanne, une vanne de consignation, une vanne de mise à l'échappement, un pressostat, un retour capteur et une procedure de redémarrage peuvent tous être impliques.
Vérifiez ces points avant démarrage:
| Contrôle de démarrage | Pourquoi il compte |
|---|---|
| État vanne hors tension | Prouve ce que fait l'actionneur apres perte d'alimentation |
| Comportement de position centrale | Determine la réponse maintien, échappement ou ports bloques |
| Chemin d'échappement et de purge | Contrôle comment l'air stocke quitte le circuit |
| Confirmation capteur | Prouve que l'actionneur a atteint l'état final attendu |
| Politique de commande manuelle | Evite le mouvement cache pendant le réglage |
| Procedure de consignation | Séparé la sécurité maintenance de la logique PLC normale |
OSHA indique aussi que les boutons poussoirs, selecteurs et autrès dispositifs de circuit de commande ne sont pas des dispositifs d'isolement d'énergie (OSHA, 2026). C'est un rappel utile pour les panneaux pneumatiques: une commande d'arret HMI n'est pas la même chose qu'isoler l'air stocke pour la maintenance.
Comment specifier un distributeur directionnel 4 voies pour une RFQ ?
Une RFQ utile donne au fournisseur assez de données pour choisir ensemble fonction, Cv, portage, actionnement et accèssoires. La séquence de sélection Parker passe du Cv requis à la série de vanne, la taille de port, la configuration du chemin de débit, la méthode d'actionnement, la référence modèle, les options et accèssoires (Parker, 2026).
Envoyez les données de fonctionnement, pas seulement une photo de la vanne en panne. Une photo aide pour le montage et le style de connecteur, mais elle ne prouve pas que la vanne d'origine etait correctement dimensionnee.
| Champ RFQ | Ce qu'il faut fournir |
|---|---|
| Type d'actionneur | Vérin double effet, vérin sans tige, actionneur rotatif, pince ou outillage |
| Alésage, course et charge | Dimensions, charge utile, sens de montage et mouvement requis |
| Temps de cycle cible | Temps de sortie, temps de rentrée, temps de maintien, cycles par minute |
| Pression de service | Pression normale, pression minimale pendant le mouvement, réglage regulateur |
| Fonction de vanne | 4/2, 4/3, 5/2, 5/3 et condition centrale preferee |
| Données de débit | SCFM, L/min, Cv, Kv ou débit catalogue requis |
| Données électriques | Tension, AC/DC, type de connecteur, limite de sortie PLC |
| Connexion pneumatique | Filetage de port, OD de tube, type de collecteur, silencieux, regulateur de vitesse |
| Environnement | Température, humidite, lavage, poussiere, brouillard d'huile, vibration |
| État de sécurité | Comportement apres perte d'alimentation, arret d'urgence et isolement maintenance |

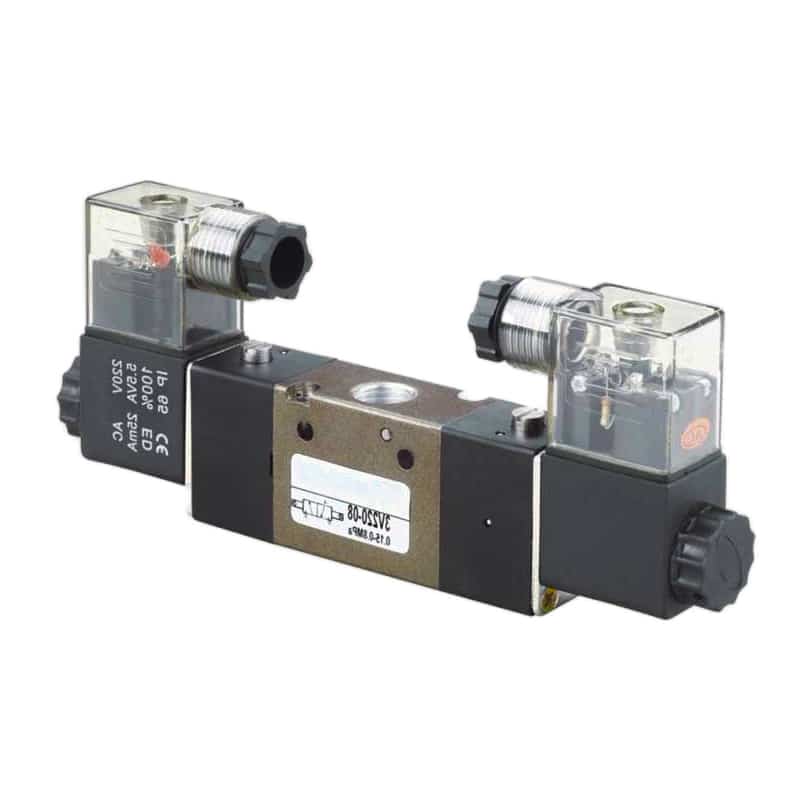

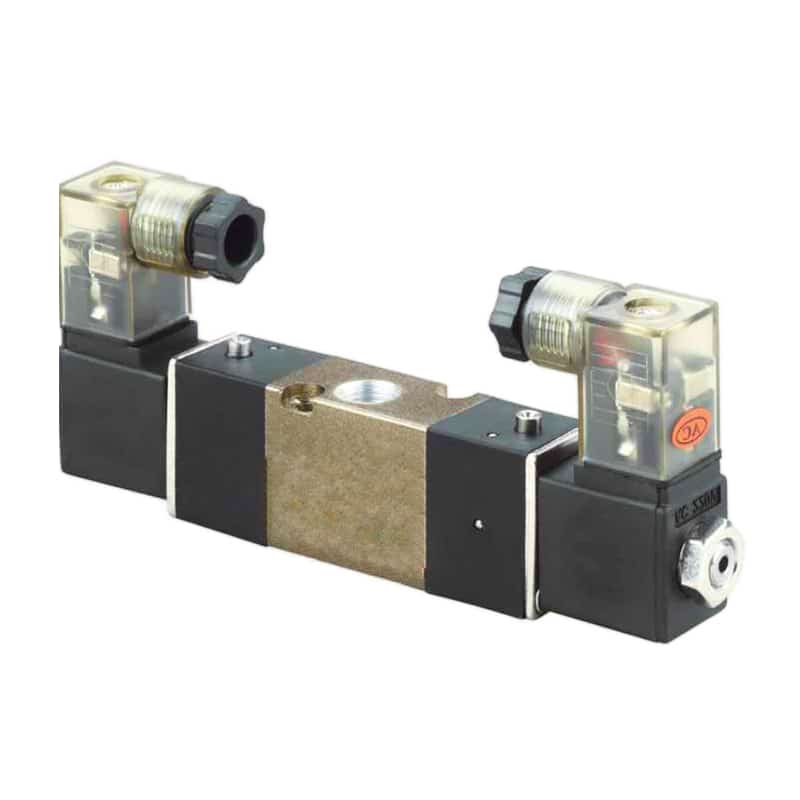

Pour le contexte famille de produits, la page distributeurs directionnels pneumatiques série 200 est une référence utile pour les options directionnelles a solénoïde et commande pneumatique. La page distributeurs directionnels pneumatiques série 100 aide lorsque des ensembles de vannes compacts conviennent mieux.
FAQ sur les systèmes pneumatiques à distributeur directionnel 4 voies
Un distributeur directionnel 4 voies est-il identique à une vanne 5/2 ?
Pas toujours. Dans l'usage pneumatique courant, une vanne « 4 voies » décrit souvent la fonction directionnelle pour un actionneur double effet, tandis que « 5/2 » décrit 5 ports physiques et 2 positions de tiroir. Tameson liste les vannes 5/2 comme courantes pour les vérins double effet avec chemins d'échappement séparés (Tameson, 2024).
Quelle est la variable de dimensionnement la plus importante pour une vanne 4 voies ?
La variable de dimensionnement la plus importante est le débit requis au temps de course cible, puis le Cv de la vanne ou une donnée de débit equivalente. L'exemple Parker calcule Cv 1.06 pour un alésage 3.25 inch, une course 12 inch, un temps de course 1 seconde et une alimentation 80 psi, montrant pourquoi la taille de port seule ne suffit pas (Parker, 2026).
Pourquoi une direction du vérin est-elle plus lente que l'autre ?
Une direction est souvent plus lente parce que le chemin d'échappement est plus restreint que le chemin d'alimentation. SMC note que la vitesse de vérin est couramment contrôlee au port d'échappement de l'actionneur avec un contrôle de débit meter-out ou une vanne pointeau; un silencieux bloque, un regulateur de vitesse trop ferme ou un petit chemin d'échappement peut donc ralentir une seule direction (SMC, 2026).
Dois-je utilisér une vanne 5/3 au lieu d'une 5/2 ?
Utilisez une vanne 5/3 lorsque la machine exige une condition centrale définie pendant pause, défaut ou perte de commande. Tameson décrit les vannes 5/3 comme ajoutant une position centrale pour plus de contrôle, y compris un comportement d'arret ou de maintien. La bonne condition centrale dépend de la charge, de l'actionneur, de la conception de sécurité et de la procedure de redémarrage.
Puis-je corriger une automatisation lente en augmentant la pression du compresseur ?
Généralement, vérifiez d'abord la chute de pression. CAGI indique qu'àugmenter la pression de refoulement du compresseur ou ajouter un compresseur peut être coûteux et ne doit pas être la premiere étape face à une chute de pression excessive. Mesurez la pression au point d'utilisation pendant le mouvement, puis inspectez tubes, raccords, filtrès, sécheurs, collecteurs, fuites et restrictions d'échappement avant de changer les réglages du compresseur (CAGI, 2022).
Sources et lectures complementaires
Utilisez des références documentées sur la fonction de vanne, le dimensionnement Cv, la chute de pression, le contrôle de vitesse et l'énergie dangereuse au lieu de chiffres non vérifiés sur productivité, temps de réponse, ROI ou taux de rebut.
- Tameson, Directional Control Valves in Pneumatic Systems, fonction de vanne et recommandations de configuration 4/2, 5/2 et 5/3. Consulté le 2026-07-08.
- CAGI Pressure Drop Technical Brief, cible de chute de pression de 10 pour cent et causes de pertes de pression dans les systèmes d'air comprimé. Consulté le 2026-07-08.
- Parker 0600P Pneumatic Valve Catalog Introduction, tableau de sélection de vannes, plages de Cv et exemple de dimensionnement selon temps de course de vérin. Consulté le 2026-07-08.
- SMC, Control Air Flow of Cylinders, equation de vitesse de vérin et recommandation de contrôle de vitesse meter-out. Consulté le 2026-07-08.
- OSHA 29 CFR 1910.147, champ du contrôle des énergies dangereuses et définition de l'énergie pneumatique. Consulté le 2026-07-08.
