正確的壓縮空氣系統設計如何提升工業應用效率？

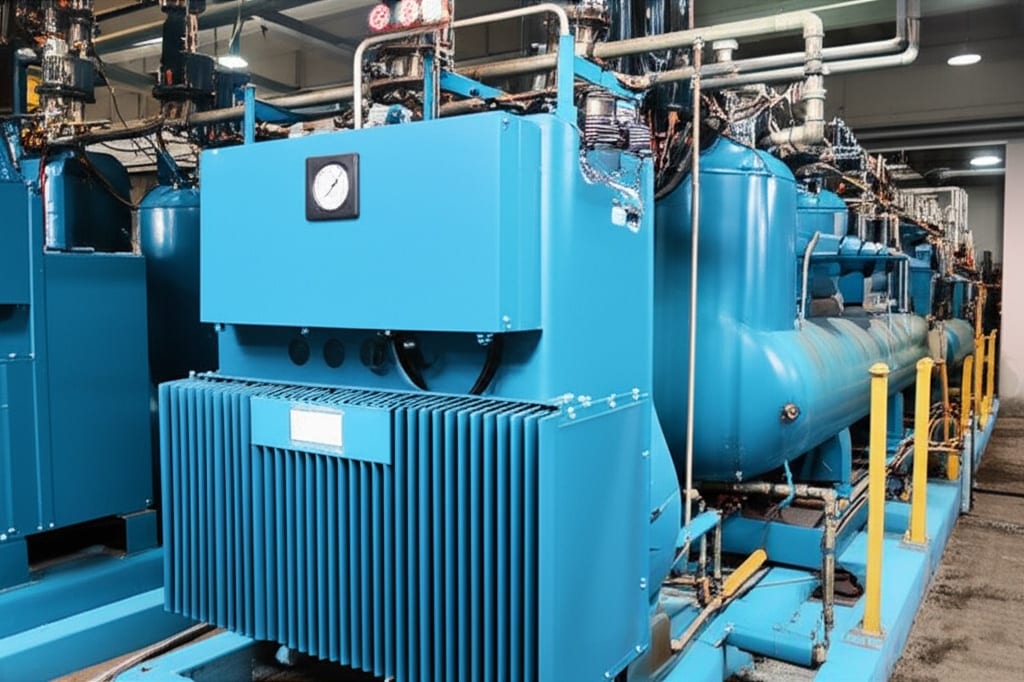

正確的壓縮空氣系統設計，會在採購設備前先對齊實測用氣需求、使用點壓力、空氣品質、儲氣、分配管路、壓縮機控制與維護檢查。CAGI 表示，尺寸選型需要三項輸入：cfm 需求、psig 壓力與空氣品質（CAGI，2026）。
這個順序很重要。工廠即使擁有高效率壓縮機，也可能因洩漏、人為需求、髒污濾芯、不良支管或過高壓力設定而浪費空氣。好的設計不從馬力開始，而是從壓縮空氣必須支援的生產任務開始。
重點摘要
- CAGI 建議從壓縮機排氣口到任何使用點的壓降不超過 10%。
- 每多 2 psig 的過高運轉壓力，約會增加 1% 壓縮機功率。
- ISO 8573-1 依顆粒、水與油定義壓縮空氣純度，因此空氣處理應指定等級與量測點。
正確的壓縮空氣系統設計代表什麼？
正確的壓縮空氣系統設計，是在選擇壓縮機、乾燥機、濾芯、儲氣桶、調壓器或分配管路前，先定義 cfm 需求、psig 壓力與空氣品質。CAGI 將這三項輸入列為壓縮空氣設備選型的核心參數（CAGI，2026）。
用實務語言來說，設計必須回答五個問題：
- 最大、平均與最低需求曲線是什麼？
- 每個使用點在機器運轉時必須收到多少壓力？
- 顆粒、水與油需要哪個空氣品質等級？
- 管路、儲氣容積與控制如何支援尖峰事件？
- 維護人員如何確認系統安裝後仍然達到性能？
壓縮空氣系統設計是把電力轉換成使用點可用、潔淨、乾燥、穩定氣動動力的工程流程。它包含壓縮機選擇、儲氣、處理、配管、壓力控制、量測、洩漏控制與終端用途審查。
設計邊界應延伸到致動器、氣刀、工具、閥島或製程噴嘴。如果邊界停在壓縮機排氣法蘭，設計在紙面上可能很有效率，但產線仍可能看到低壓、濕空氣或高運轉成本。
設備選型前應如何建立需求曲線？
建立需求曲線時，先量測最大、平均與最低氣流，再用合理工作週期加入規劃中的新負載。CAGI 表示，既有系統評估會揭露最大、平均與最低需求，新增 cfm 才能正確估算（CAGI，2026）。
只看壓縮機銘牌容量並不足夠。工廠可能有足夠裝置馬力，卻在短暫夾持、吹除或真空發生器事件中失敗，因為局部支管與儲氣無法支援突發流量。相反情況也會發生：工廠可能購買新容量，但其實修漏與修正壓力即可解決。
需求曲線是壓縮空氣系統隨時間變化的實測氣流模式：最大流量、平均流量、最低流量、事件持續時間與恢復時間。這組資料能把壓縮機容量問題，與儲氣、洩漏和分配問題分開。
可使用這份需求工作表：
| 需求項目 | 要量測什麼 | 為什麼重要 |
|---|---|---|
| 最大流量 | 最嚴苛生產事件中的峰值 cfm、SCFM、L/min 或 m3/min | 決定壓縮機支援、儲氣容積與支管流量 |
| 平均流量 | 實際生產中的班次層級需求 | 顯示能源與壓縮機負載 |
| 最低流量 | 休息、夜間、週末、待機期間 | 揭露洩漏與控制浪費 |
| 事件持續時間 | 每個尖峰事件持續的秒數或分鐘數 | 區分儲氣問題與容量問題 |
| 恢復時間 | 下一個尖峰前可用的時間 | 決定儲氣恢復與工作週期 |
| 未來負載 | 新機台、額外班次、擴充計畫 | 避免試運轉後重新設計 |
對氣缸密集的機器，請先單獨計算致動器需求，再納入廠內總曲線。一組氣動氣缸在整個班次平均用氣可能不高，但在循環某一段可能需要很高瞬時流量。當未知因素是致動器時間時，請把廠內需求審查與氣動流量計算配合使用。
以我們的經驗，糟糕的壓縮空氣選型通常從工作表缺少一欄開始：尖峰事件持續時間。沒有這個數字，團隊會爭論壓縮機馬力，但真正問題可能是局部儲氣容積、支管尺寸，或短暫高流量事件。
壓力目標如何影響效率與致動器可靠性？
壓力目標會影響效率，因為過高壓力會提高功率使用與洩漏流量，而過低使用點壓力會削弱致動器。CAGI 表示，每多 2 psig 的過高運轉壓力，壓縮機功率約增加 1%，設計良好的系統應把壓降控制在 10% 以內（CAGI，2026）。
正確的設計壓力不是工廠能忍受的最高壓縮機設定值，而是把管路、乾燥機、濾芯、調壓器、閥、接頭與軟管納入後，仍能讓最嚴苛使用點可靠運轉的最低穩定壓力。
工具閥件與流量壓降計算器在提高壓縮機排氣壓力前，先估算管路、管長、接頭與工作壓力造成的壓降。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
壓力預算是從壓縮機排氣口到工作裝置的計畫壓力餘量。它把壓力損失分配給乾燥機、濾芯、主管、支管、調壓器、閥、氣管與接頭，使最終使用點在流動狀態下仍能收到所需壓力。
使用壓力預算：
| 壓力點 | 範例檢查 | 設計問題 |
|---|---|---|
| 壓縮機排氣 | 正常與最高排氣壓力 | 壓縮機是否正在補償下游損失？ |
| 乾燥機出口 | 乾燥機與分離器後的壓力 | 處理設備是否造成隱性壓力代價？ |
| 主管 | 尖峰流量時的最低壓力 | 分配系統能否承載負載？ |
| 機台入口 | 本地 FRL 前的壓力 | 支管是否有足夠餘量？ |
| 閥入口 | 閥打開時的壓力 | 本地調壓器或濾芯是否尺寸不足？ |
| 致動器端口 | 運動中的最低壓力 | 氣缸是否看到可用工作壓力？ |
不要用一只靜態壓力錶當證據。靜態壓力可能看起來正常，但氣缸在最快行程中卻失去推力。相關的氣動系統壓降指南涵蓋診斷順序；本文把壓降視為設計預算的一個項目。

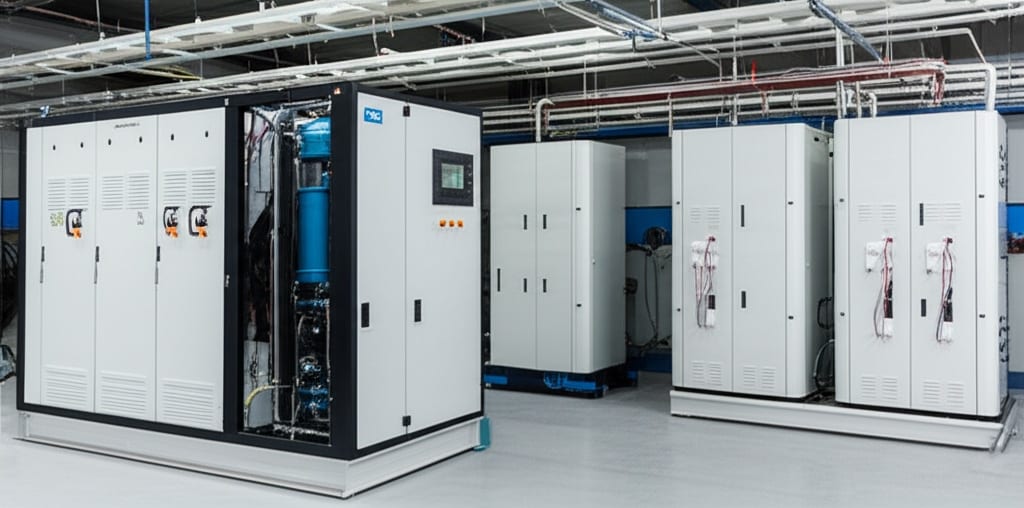

哪一種分配配置能讓使用點空氣保持穩定？
最佳分配配置能控制流速、壓降、濕氣風險與未來擴充。CAGI 表示，壓降會受到管徑、內部粗糙度、空氣速度、接頭、閥、彎頭與髒污處理設備影響（CAGI，2026）。
對多數工業工廠來說，環狀主管比長距離死端支管更有容錯，因為空氣可從多個方向到達使用點。但配置仍必須符合負載地圖。即使是環狀系統，只要下引管太小、快速接頭不良、濾芯堵塞或軟管尺寸不足，仍可能讓機台缺氣。
選擇分配策略時，請分開看三件工作：
- 主管以低壓降承載穩定廠內需求。
- 本地下引管與支管供應單台機器，且不形成集水點或過多接頭。
- 使用點氣管連接閥、調壓器與致動器，不應隱藏流量限制。
對長距離管路或高流量區域，請保留隔離閥、排水、壓力取樣點與未來下引管空間。無法量測的配置會變得難以維護。
儲氣與壓縮機控制應如何一起選型？
儲氣與壓縮機控制應一起選型，因為儲氣容積處理短暫尖峰，而控制決定哪台壓縮機在部分負載下運轉。CAGI 指出，許多系統每週只有 36% 到 60% 時間在滿載或接近滿載，因此部分負載行為很重要（CAGI，2026）。
儲氣桶不能修復所有容量問題。當需求事件很短，而且壓縮機在下一次事件前有足夠時間恢復時，它才有幫助。如果平均需求超過可用壓縮機輸出，儲氣桶只會延後壓力失效。
可使用以下分工：
| 設計元素 | 最佳用途 | 不良用途 |
|---|---|---|
| 主壓縮機容量 | 重複的平均廠內需求 | 不靠儲氣就覆蓋每個短尖峰 |
| 儲氣桶容積 | 短暫間歇需求與壓力下陷 | 掩蓋長期尺寸不足的壓縮機 |
| VSD 或調節壓縮機 | 變動需求曲線 | 永不變化的基礎負載 |
| 順序控制器 | 多台壓縮機與變動需求 | 修補洩漏或過高壓力目標 |
| 本地儲氣桶 | 單一高流量機台或區域 | 補償不良主管配置 |
CAGI 表示，VSD 壓縮機可最高降低 35% 能源成本，並估計 VSD 驅動適用於約 70% 壓縮機應用，但只有約一半適合的應用已安裝 VSD 壓縮機（CAGI，2026）。這不是自動指定 VSD 的理由，而是選擇定速、VSD、順序控制、儲氣或混合方案前，先量測需求曲線的理由。
對短暫尖峰事件，可使用相關的氣動蓄壓器尺寸指南。對壓縮機備援，請先檢查工作週期與恢復時間，再把儲氣桶當成免費容量。

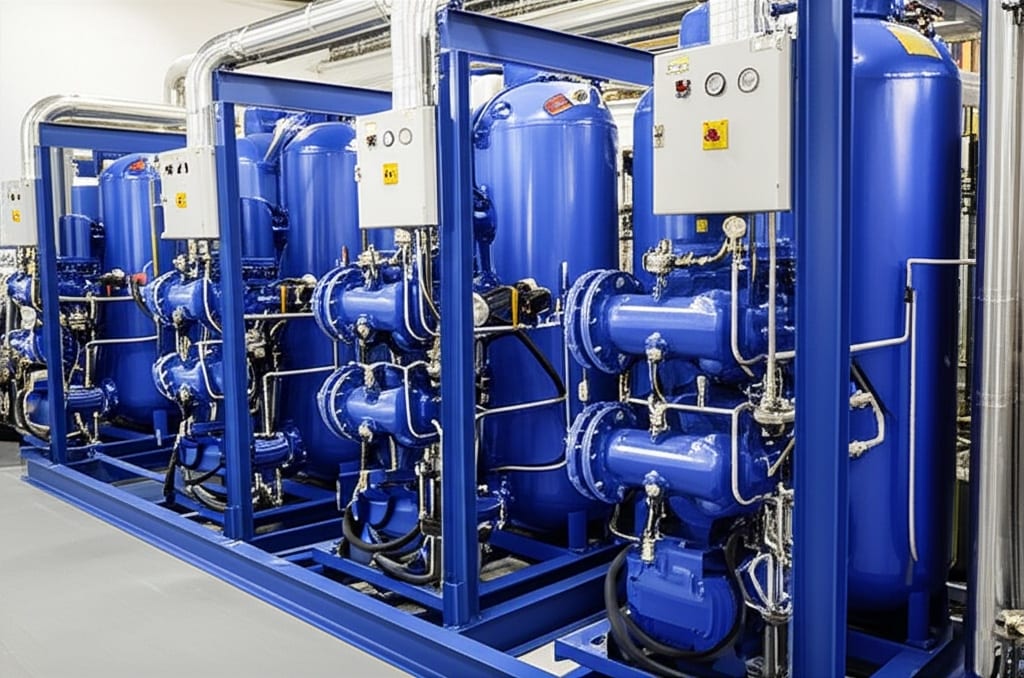

空氣處理如何成為設計的一部分，而不是事後補救？
空氣處理應由使用點所需空氣品質決定，而不是從通用濾芯套件開始。ISO 8573-1:2010 針對顆粒、水與油指定壓縮空氣純度等級，而且不受系統中指定或量測空氣的位置影響（ISO，2010）。
這會讓設計任務變得具體。把空氣品質要求寫成位置加等級目標，再圍繞該目標選擇乾燥機、濾芯、排水器、調壓器與監測。「潔淨乾燥空氣」不是設計要求，只是一個願望。
可使用這份處理地圖：
| 要求 | 主要設備 | 設計警示 |
|---|---|---|
| 顆粒控制 | 顆粒濾芯、使用點濾芯 | 髒污管路會很快增加濾芯負荷 |
| 液態水控制 | 後冷卻器、儲氣桶、排水器、分離器 | 手動排水在實際服務中常失效 |
| 水蒸氣控制 | 冷凍式、膜式或吸附式乾燥機 | 濾芯不能設定壓力露點 |
| 油霧控制 | 聚結濾芯 | 用上游過濾保護精密元件 |
| 油蒸氣或異味控制 | 活性碳或吸附級 | 只在製程需要時使用 |
| 本地壓力控制 | 濾芯調壓器或 FRL 單元 | 檢查尖峰需求下的流量額定值 |
既有的ISO 空氣品質標準指南會更詳細說明等級選擇。壓力露點指南涵蓋乾燥機決策。本文的重點更簡單：空氣處理是設計預算的一部分，因為乾燥機與濾芯會增加壓降與維護負荷。
購買更多壓縮機容量前應先做哪些效率修正？
修復洩漏、降低壓力、移除不適當用氣與修正壓降，應排在購買更多壓縮機容量之前。CAGI 表示約 80% 空氣洩漏聽不到，而保守估計美國製造設施平均洩漏率可高達 30%（CAGI，2026）。
這就是為什麼「再加一台壓縮機」常常不是正確的第一步。如果工廠正在洩漏、過度加壓，或用開放吹氣來冷卻與清潔，新容量會先供給浪費。生產問題可能暫時改善，但運轉成本會上升。
請依照以下順序優先處理：
- 在實際生產中量測需求、壓力與功率。
- 修復洩漏，並在修復後驗證流量降低。
- 移除開放吹氣等可用其他方式替代的不適當用途。
- 在確認使用點餘量後，謹慎降低壓力。
- 降低濾芯、乾燥機、接頭、管路、氣管與調壓器的壓降。
- 為短尖峰增加或移動儲氣容積。
- 重新檢查壓縮機控制、順序控制與部分負載效率。
- 只有在需求降低與儲氣檢查完成後，才增加壓縮機容量。
在我們的專案審查中，弱設計最快的訊號，是一份壓縮機升級需求卻沒有壓力趨勢、洩漏估算或使用點量測。我們發現團隊常知道壓縮機馬力，卻說不出故障循環中機台看到的最低壓力。我們也量測過壓縮機房看起來穩定，但某個閥島只在兩秒尖峰中失壓的系統。
哪些驗收測試能證明設計有效？
驗收測試應證明系統在生產中達到使用點壓力、流量、空氣品質與能源目標。DOE sourcebook 報告指出，35% 受訪客戶在前 12 個月有過未排程的壓縮空氣停機，三分之二回報可能嚴重的運轉問題（DOE Sourcebook，2016）。
不要只因為壓縮機能啟動、主管達到設定壓力、乾燥機顯示正常，就接受壓縮空氣設計。請在系統原本要支援的工作中測試。
最低驗收資料應包含：
- 壓縮機 kW、加載小時、卸載小時與控制狀態。
- 最高需求事件中的主管壓力與使用點壓力。
- 至少一個代表性生產時段的流量趨勢。
- 乾燥機、濾芯、調壓器與主要使用點元件的差壓。
- 乾燥機壓力露點或所需水分指標。
- 當應用需要書面等級時，確認 ISO 8573-1 空氣品質。
- 洩漏調查結果與修復後已驗證的降低量。
- 與空氣性能連結的機台循環時間、氣缸速度、夾持力或製程結果。
如果驗收測試失敗，請克制先提高壓縮機壓力的衝動。找出設計工作表與實測系統之間的落差。
RFQ 應包含哪些資料？
壓縮空氣系統 RFQ 應包含需求曲線、壓力目標、空氣品質、分配配置、儲氣需求、控制、安裝限制與驗收測試。CAGI 的 cfm、psig 與空氣品質三要素是最低輸入集，不是完整工程包（CAGI，2026）。
詢問壓縮機報價前，請先提供這些資料：
| RFQ 項目 | 良好輸入 | 為什麼重要 |
|---|---|---|
| 工廠與製程 | 產線類型、班次、工作週期、成長計畫 | 定義運轉模式 |
| 需求曲線 | 帶時間戳的最大、平均、最低 cfm | 避免只靠銘牌猜尺寸 |
| 壓力目標 | 運轉期間所需使用點壓力 | 避免過度提高排氣壓力 |
| 空氣品質 | ISO 8573-1 等級或製程要求 | 選擇乾燥機、濾芯、排水器與監測 |
| 配置 | 壓縮機房、主管、下引管、機台位置 | 決定分配與儲氣桶位置 |
| 儲氣 | 現有儲氣桶容積與壓力帶 | 把短尖峰與平均需求分開 |
| 控制 | 定速、VSD、順序控制、卸載策略 | 決定部分負載效率 |
| 維護 | 排水、濾芯指示器、洩漏計畫 | 避免性能漂移 |
| 驗收測試 | 壓力、流量、kW、露點、洩漏檢查 | 把報價轉成可量測結果 |
對氣動自動化專案，請加入下游元件資料：閥型、FRL 單元、氣缸缸徑、行程、循環率、管長，以及最高流量的機台步驟。如果系統支援無桿氣缸，請包含滑台負載、目標速度與閥位置，因為長管路與尺寸不足的閥，會把廠內空氣設計問題變成運動問題。
結論
正確的壓縮空氣系統設計，會讓用氣需求、壓力、品質、儲氣、分配、控制與維護都可量測，從而提升效率。CAGI 規則是很好的護欄：在選設備前定義 cfm、psig 與空氣品質，把壓降控制在 10% 以內，並避免增加壓縮機功率的過高壓力（CAGI，2026）。
有用的問題不是「壓縮機要多大？」有用的問題是「使用點在工作循環中必須收到什麼空氣，且哪個設計能證明它？」回答這個問題後，壓縮機房就會成為受控氣動系統的一部分，而不是所有症狀被歸咎的地方。
FAQ
如何計算工廠需要的正確壓縮機容量？
請在實際生產中量測最大、平均與最低用氣需求，再加入已確認的新負載與工作週期係數。CAGI 表示，既有系統評估應先找出最大、平均與最低需求，才能正確估算新增 cfm。請使用儲氣桶升壓測試與流量記錄，而不是只看銘牌。
壓縮空氣系統可接受多少壓降？
CAGI 建議從壓縮機排氣口到任何使用點的壓降不應超過 10%。它也指出，每多 2 psig 的過高運轉壓力，大約會增加 1% 壓縮機功率。請在流動狀態下量測壓力，不要只看系統待機時的壓力。
應使用環狀分配系統還是使用點壓縮機？
當許多用氣端共用廠內空氣，且各區壓力穩定性很重要時，請使用環狀主管。只有在負載隔離、高需求或特別敏感時，才考慮使用點或分散式供氣。最後選擇取決於需求曲線、壓力目標、維護可接近性、空氣品質與擴充計畫。
什麼時候適合使用變頻壓縮機？
當用氣需求變化到足以影響部分負載運轉時，變頻壓縮機才有意義。CAGI 表示 VSD 壓縮機可帶來最高 35% 能源成本降低，並估計約 70% 壓縮機應用適合 VSD。請用實測需求確認適用性，不要把 VSD 當成預設選項。
壓縮空氣系統多久應稽核一次？
重大產線變更、新增設備、壓力抱怨、乾燥機變更或壓縮機控制調整後，都應稽核。DOE sourcebook 指出，受訪客戶中只有 17% 在過去 7 年做過壓縮空氣系統稽核，但許多客戶有嚴重運轉問題。定期量測比緊急故障排查更好。
系統設計應採用哪一項空氣品質標準？
當設計需要書面壓縮空氣純度目標時，請使用 ISO 8573-1。ISO 表示該標準依顆粒、水與油來分類壓縮空氣，不受指定或量測空氣位置影響。請說明等級，以及靠近機器或製程的量測點。
