伺服控制氣動系統如何在工業應用中達到更好的定位精度？
伺服控制氣動系統是閉迴路氣動運動軸，會用閥命令、位置回授與控制器修正，把氣缸或滑台推向量測到的目標位置。比例方向閥調節空氣流量，控制器則補償負載、摩擦、管路容積與壓力變化。
誠實的答案比一般銷售說法更有用。伺服氣動可以讓氣缸比基本開關閥迴路更可控，但它不會把壓縮空氣變成電動滾珠螺桿伺服。空氣可壓縮，摩擦會變，機架剛性仍然重要。
重點摘要
- Festo 描述的 5/3 通比例閥會把類比輸入轉成對應閥口開度，並可搭配外部控制器與位移編碼器組成精密氣動定位系統。
- CAGI 表示，設計良好的壓縮空氣系統通常會把從空壓機出口到使用點的壓降維持在 10% 以內。
- 伺服氣動應以系統規格指定：致動器、閥、回授、控制器、空氣處理、管路、負載與驗收測試都要一起看。
以我們經驗，昂貴錯誤是把「伺服氣動」當成一個零件料號。它其實是一套控制架構。如果氣缸導向鬆動、排氣路徑過小，或負載變化比控制器能修正的速度更快，servo 這個字也救不了這條軸。
工具氣壓缸選型氣壓缸流量需求計算器在選擇比例閥、管徑與控制器曲線之前，先估算目標行程時間所需的流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具
為什麼伺服控制對精密氣動定位很重要？
Festo 將 MPYE 描述為 5/3 通比例閥，可把類比輸入訊號轉成相對應的閥口開度；並說它可與外部位置控制器及位移編碼器搭配，形成精密氣動定位系統（Festo Proportional Valves，2026）。
這正是基本氣動迴路與伺服控制氣動軸的核心差異。標準方向閥通常只命令伸出、縮回或停止。伺服氣動迴路則命令一條受控空氣路徑，讀取致動器實際做了什麼，再修正下一個命令。
對無桿氣缸或導向滑台而言，這種回授有時比閥品牌更重要。滑台在長行程中可能遇到摩擦變化，負載可能偏移，管路容積也會延遲壓力反應。沒有量測位置時，PLC 只知道它下了什麼命令，不知道實際發生了什麼。
控制迴路通常有四個任務：
- 從線性編碼器、磁致伸縮感測器、LVDT 或其他位置裝置量測實際位置。
- 把實際位置與目標位置或運動曲線比較。
- 調整比例閥、伺服閥或壓力調節器命令。
- 在下一個機台步驟開始前，確認該軸已進入允許的到位視窗。
我們審查伺服氣動 RFQ 時，最好的專案通常會先定義公差帶，再詢問硬體。「在 12 kg 移動負載、0.8 秒行程時間下停止於 +/-0.5 mm 內」是可執行的規格；「高精度」不是。
閉迴路架構，而不只是更好的閥
Enfield 將 S2 氣缸定位系統描述為比例閥、感測器與嵌入式控制電子裝置的組合，可讓氣缸停在不限數量的中途位置、跟隨曲線，或降低端部撞擊（Enfield Technologies S2，2026）。
這個用語很重要。它不是被當成「能神奇定位氣缸的閥」出售，而是一套系統。比例閥改變空氣命令，感測器回報運動，控制器關閉迴路。拿掉其中任何一件，這條軸就變成另一台機器。
比例閥是可變氣動控制元件，會依電氣命令改變流量、壓力或方向，而不是只在全開與全關之間切換。
如果讀者正在比較本主題與我們的比例流量控制閥指南，請把邊界分清楚。比例流量閥依命令比例控制流量；伺服氣動定位系統則把這個可變流量當作更大回授迴路中的一個致動元件。
因此，改造案需要控制審查，而不只是零件報價。PLC 可能需要類比輸出、高速輸入、網路化運動命令、故障位元與到位邏輯。機械側可能需要更好的導軌、外部停止器、避震器，或在負載會於閥關閉後移動時加入制動器。
回授系統如何改變氣動定位精度？
TE Connectivity 表示，LVDT 線性位置感測器可量測從數百萬分之一英吋到數英吋的位移，有些型號可量測到 +/-30 英吋或 +/-0.762 公尺（TE Connectivity LVDT Tutorial，2026）。
這不代表每條伺服氣動軸都能保持數百萬分之一英吋精度。它代表感測器能提供足夠細的量測位置訊號，讓控制器偵測誤差。最終機台精度仍取決於機構、閥反應、供氣、負載、調機與驗收方法。
位置回授指的是來自移動零件的量測訊號，而不是計時器、閥命令或行程末端開關。
常見回授選擇包括：
| 回授類型 | 最適合用途 | 設計注意事項 |
|---|---|---|
| 線性編碼器 | 較高解析度滑台位置 | 需要乾淨安裝與校準 |
| 磁致伸縮感測器 | 工業環境中的絕對位置 | 必須匹配行程與封裝形式 |
| LVDT | 短到中等行程量測 | 需要訊號調理與安裝空間 |
| 簧片或固態開關 | 端點或區域確認 | 不足以做連續位置控制 |
| 壓力感測器 | 力或腔室狀態回授 | 壓力不等於位置 |
最穩健的系統通常會把感測器解析度與製程精度分開看。細緻感測器可以精確回報位置，但如果導軌撓曲、負載晃動或治具基準錯誤，軸仍可能錯過工件。選感測器前先定義要量測的輸出。
工具氣壓缸選型缸速度計算器在調整伺服氣動運動曲線之前，先用已知流量與氣缸尺寸估算伸出或縮回速度。速度 = 實際流量 / 有效面積缸徑活塞桿直徑行程長度可用自由空氣流量開啟計算工具

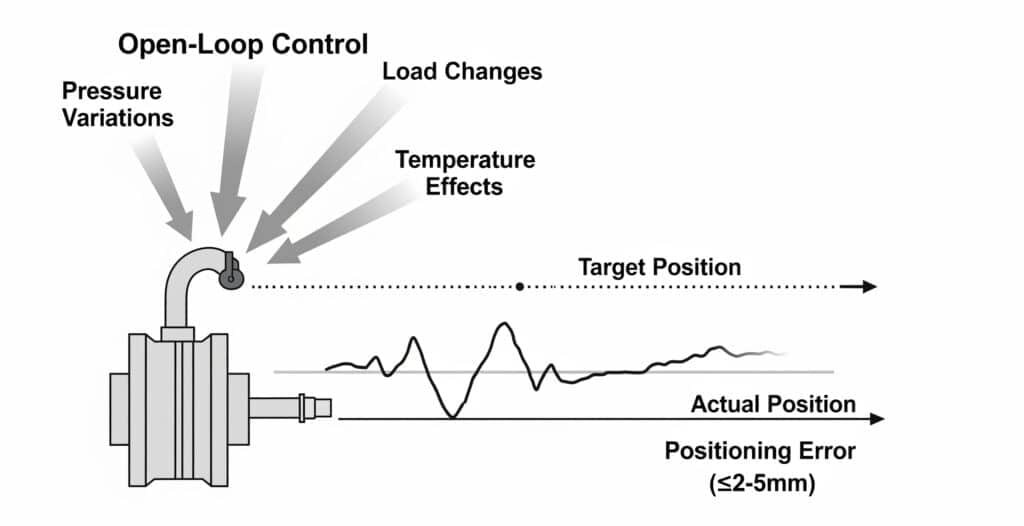

為什麼標準氣動系統會在精密應用中漂移？
CAGI 表示所有壓縮空氣系統都會有壓降，而且多數設計良好的系統，在空壓機出口到任何使用點之間的壓降不超過 10%（CAGI Pressure Drop Technical Brief，2022）。
這個 10% 指引解釋了許多「氣缸不好」的抱怨。基本氣動迴路通常是開迴路，它假設壓力、流量、摩擦、負載與停止條件會在每個循環中足夠接近。當這些輸入漂移，位置與時間也會一起漂移。
標準氣動靠硬停止器時可以有很好的重複性。當任務需要受控中間位置、移動速度曲線，或依產品配方改變的停止位置時，它就會吃力。在這些工作中，端點感測器只能事後確認到達，無法修正路徑。
責怪閥之前，請先檢查這些項目：
- 運動中的使用點壓力，而不只是靜止調壓器壓力。
- 管長、管內徑、接頭、消音器與歧管限制。
- 全行程中的密封摩擦與導向狀態。
- 負載質量、側向負載、安裝方向與重心。
- 緩衝設定、外部停止器與目標處反彈。
- PLC 掃描時間、類比輸出更新率與到位視窗邏輯。
如果問題主要是端部衝擊或速度不一致，先看我們的流量控制閥總覽。如果問題是許多可重複的中途位置，請把伺服氣動與氣缸與電動致動器精度指南比較。
應該指定哪些伺服技術？
Festo 列出帶類比電壓或電流設定值的比例壓力調節器，包括 0-10 V 或 4-20 mA；Burkert 則描述 Type 8605 電子單元可用 PWM 輸出驅動電磁比例閥（Festo Proportional Valves，2026；Burkert Type 8605，2026）。
這些訊號細節不是型錄雜訊。它們決定你的控制器能否乾淨地命令閥。只有數位輸出的 PLC 無法直接驅動比例閥，除非加入額外電子裝置。依選定硬體不同，運動控制器可能需要電壓、電流、PWM 或現場匯流排相容性。
工具閥件與流量Cv 流量計算器當伺服氣動軸在可用壓力下無法達到目標行程時間時，比較閥 Cv 或 Kv。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
請分層指定控制套件：
| 層級 | 需要定義 | 為什麼重要 |
|---|---|---|
| 致動器 | 缸徑、行程、導向、安裝、負載方向 | 機構決定物理重複性的上限 |
| 閥 | 方向功能、流量能力、反應、命令訊號 | 控制器只能透過閥修正 |
| 回授 | 感測器類型、行程範圍、解析度、安裝 | 位置資料必須代表移動零件 |
| 控制器 | 更新率、調機方法、曲線支援、I/O | 糟糕調機會讓好軸不穩定 |
| 空氣系統 | 壓力、過濾、乾燥、管徑、排氣路徑 | 可壓縮空氣與限制會塑造反應 |
| 驗收測試 | 負載、速度、溫度、循環、允許誤差 | 沒有測試條件，精度聲明沒有意義 |
最好的規格會避免一個萬用精度數字。它會在工作負載與工作速度下定義到位視窗。對許多工業機台而言，穩定的 +/-0.5 mm 製程結果，比沒有支撐條件的 +/-0.05 mm 型錄承諾更有價值。
應用適配：伺服氣動何時誠實，何時不適合？
NIST 2010 年線性運動計量論文討論了具奈米級解析度、數十毫米行程，以及預期次微米定位精度與重複性的平台，同時也指出要用合適量測不確定度證明這種性能很困難（NIST Ultra-Precision Linear Motion Metrology，2010）。
這是有用的基準。如果需求是真正計量等級運動，伺服氣動軸通常不是第一選擇。如果需求是在保留氣動力密度、快速移動、長行程或既有供氣基礎設施下做受控工業定位，伺服氣動可以是務實的中間方案。
適合候選包括：
- 需要受控加減速的長行程移載軸。
- 只有幾個可重複中途位置的導向無桿氣缸應用。
- 接近速度比微米級放置更重要的取放動作。
- 氣動力仍有價值的重推、提升或夾持任務。
- 需要更好回授，但不想完整改成電動軸的既有氣動機台。
較弱候選包括：
- 微米等級量測平台。
- 負載大幅不可預測變化且沒有調機時間的製程。
- 廠內空氣不穩、含水或長期壓降的機台。
- 需要制動器但未指定的應用。
- 沒有控制支援來做試車與故障邏輯的團隊。
比較重點不是抽象的「氣動對電動」。真正的問題是製程公差、負載、行程、速度、環境與維護技能。當工作站中只有某一軸真正需要閉迴路定位時，氣缸與電動致動器一起使用這篇混合系統文章會很有用。
詢問精度前應該提供哪些 RFQ 資料？
NIST 2020 年關於單軸線性定位系統性能評估的出版物說明，精度要求應包含測試方法，而不只是目標數字（NIST Single Axis Positioning Systems，2020）。
對伺服氣動 RFQ，請提供能讓工程師在紙面上先測試迴路的資料：
| RFQ 項目 | 範例細節 |
|---|---|
| 行程與位置 | 600 mm 行程，停在 0、240 與 520 mm |
| 公差視窗 | 工作負載下 +/-0.5 mm |
| 移動質量 | 18 kg 滑台加產品 |
| 運動目標 | 0.9 秒伸出，最後 80 mm 慢速接近 |
| 安裝 | 水平、外部導向，草圖中標出側向負載方向 |
| 供氣 | 6 bar 調壓，運動中於閥入口量測 |
| 閥介面 | 0-10 V、4-20 mA、PWM、Ethernet 或其他 |
| 回授 | 編碼器、磁致伸縮感測器、LVDT 或既有開關 |
| 安全狀態 | E-stop 後排氣、保持、制動或受控停止 |
| 目前問題 | 過衝、漂移、撞擊、反彈、漏感測器或循環太慢 |
這裡也可能發現基本電磁閥仍然勝出。如果機台只需要兩個端點位置，且硬停止器已定義製程結果，閉迴路伺服氣動套件可能增加成本與試車工作，卻沒有解決真問題。
若要做專案審查，請把上述資料、圖面、照片與預期檢驗方法透過聯絡頁面送出。關於我們中的工程背景說明倍拓氣動如何處理氣動元件匹配；簡短版本很簡單：先描述負載路徑，再詢問料號。
結論
伺服控制氣動系統之所以能提高定位精度，是因為它量測致動器位置、與命令目標比較，再透過比例控制元件修正氣流。改善來自整個迴路：穩定壓縮空氣、合適機構、回授、閥尺寸、控制器調機與務實驗收測試。
請把伺服氣動視為強而務實的中間選項。當氣動軸需要受控中途定位、較平順曲線或經驗證的到位邏輯時使用它。簡單兩位置運動使用標準氣動。若製程需要嚴格可程式曲線、高精度或可追溯運動資料，請使用電動運動。
關於伺服控制氣動系統定位精度的常見問題
以下 5 個答案會把聲明限制在合理範圍內：Festo 的 5/3 通比例閥範例、CAGI 的 10% 壓降指引、TE 的 LVDT 量測範圍與 NIST 的量測不確定度指引，都指向同一條規則：接受精度數字前，先指定系統與測試條件。
伺服氣動系統一定比標準氣動氣缸更精準嗎？
不一定。當軸需要中途定位、曲線控制或回授修正時，它會更可控。標準氣缸靠硬停止器仍可有良好重複性。伺服氣動真正有價值，是在目標不只是「完全伸出」或「完全縮回」的時候。
只加一個比例閥就能得到伺服定位嗎？
不能。比例閥提供給控制器可變空氣命令，但它不量測氣缸位置。可重複伺服定位還需要目標、回授感測器、控制器邏輯、調機，以及能一致響應的機械安裝。
伺服氣動氣缸應該用哪種位置感測器？
取決於行程、環境、解析度目標、安裝空間與控制器介面。線性編碼器適合較高解析度導向軸。磁致伸縮感測器適合工業絕對位置。LVDT 常用於短到中等量測行程，並需要合適的訊號調理。
什麼時候應該改用電動致動器？
當軸需要許多程式位置、同步曲線、位置資料記錄、低振動或很緊公差時，選電動運動。伺服氣動可以是實用中間方案，但壓縮空氣、管路容積、摩擦與壓力變化仍會限制迴路。
試車時應該量測哪些項目？
量測實際位置誤差、重複性、行程時間、運動中的使用點壓力、閥命令、感測器訊號、負載條件與到位故障率。不要只靠靜態調壓器壓力驗證軸。機台應在真實負載與真實循環時間下通過。
