I sistemi pneumatici a servocontrollo sono assi di movimentazione pneumatica ad anello chiuso che utilizzano un comando valvola, la retroazione di posizione e la correzione del controllore per portare un cilindro o un carrello verso un riferimento misurato. Una valvola direzionale proporzionale dosa l'aria, mentre il controllore compensa le variazioni di carico, attrito, volume delle tubazioni e pressione.
Una risposta realistica è più utile delle consuete promesse commerciali. La servopneumatica può rendere un cilindro molto più controllabile rispetto a un circuito con valvola on/off di base, ma non trasforma l'aria compressa in un servosistema elettrico con vite a ricircolo di sfere. L'aria è comprimibile, l'attrito varia e anche la rigidezza del telaio macchina continua a essere determinante.
Punti chiave
- Festo descrive una valvola proporzionale a 5/3 vie che converte un ingresso analogico in un'apertura della valvola e che, insieme a un controllore esterno e a un trasduttore di posizione, può costituire un sistema pneumatico di posizionamento preciso.
- Secondo CAGI, i sistemi ad aria compressa ben progettati mantengono normalmente la caduta di pressione entro il 10% tra la mandata del compressore e il punto di utilizzo.
- La servopneumatica va dimensionata come sistema completo: attuatore, valvola, retroazione, controllore, trattamento dell'aria, tubazioni, carico e prova di accettazione.
In base alla nostra esperienza, l'errore più costoso consiste nel trattare «servopneumatico» come se fosse un codice prodotto. È invece un'architettura di controllo. Se la guida del cilindro presenta gioco, il percorso di scarico è sottodimensionato o il carico cambia più rapidamente di quanto il controllore riesca a compensare, la definizione «servo» non risolverà i problemi dell'asse.
Perché il servocontrollo è essenziale per un posizionamento pneumatico preciso?
Festo descrive la MPYE come una valvola proporzionale a 5/3 vie che converte un segnale di ingresso analogico in una corrispondente apertura della valvola e afferma che può essere utilizzata con un controllore di posizione esterno e un trasduttore di spostamento per realizzare un sistema pneumatico di posizionamento preciso (Valvole proporzionali Festo, 2026).
Questa è la differenza fondamentale tra un circuito pneumatico di base e un asse pneumatico servocontrollato. Una valvola direzionale standard comanda generalmente l'estensione, la retrazione o l'arresto. Un circuito servopneumatico comanda invece un percorso dell'aria regolato, rileva il movimento effettivamente compiuto dall'attuatore e corregge il comando successivo.
Per un cilindro senza stelo o una slitta guidata, questa retroazione può essere più importante della marca della valvola. L'attrito del carrello può variare lungo una corsa estesa, il carico utile può spostarsi e il volume delle tubazioni può ritardare la risposta in pressione. Senza una misura della posizione, il PLC conosce soltanto il comando impartito, non ciò che è realmente avvenuto.
L'anello di controllo svolge normalmente quattro funzioni:
- Misurare la posizione effettiva tramite un encoder lineare, un sensore magnetostrittivo, un LVDT o un altro dispositivo di posizione.
- Confrontare la posizione effettiva con quella di riferimento o con il profilo di movimento.
- Regolare il comando di una valvola proporzionale, una servovalvola o un regolatore di pressione.
- Verificare che l'asse sia entrato nella finestra di posizione ammessa prima dell'avvio della fase macchina successiva.
Quando esaminiamo richieste di offerta servopneumatiche, i progetti migliori definiscono in genere la fascia di tolleranza prima di chiedere l'hardware. «Arresto entro +/-0,5 mm con un carico mobile di 12 kg e un tempo di corsa di 0,8 secondi» è un requisito utilizzabile. «Alta precisione» non lo è.
Un'architettura ad anello chiuso, non soltanto una valvola migliore
Enfield descrive il proprio sistema di posizionamento cilindri S2 come una combinazione di valvola proporzionale, sensori ed elettronica di controllo integrata che consente ai cilindri di arrestarsi in un numero illimitato di posizioni intermedie, seguire profili o ridurre gli urti a fine corsa (Enfield Technologies S2, 2026).
Questa formulazione è importante. Il prodotto non viene presentato come «una valvola che posiziona magicamente un cilindro», ma come un sistema. La valvola proporzionale modifica il comando dell'aria, il sensore rileva il movimento e il controllore chiude l'anello. Eliminando uno qualsiasi di questi tre elementi, l'asse diventa una macchina diversa.
Le valvole proporzionali sono elementi pneumatici a regolazione variabile che modificano portata, pressione o direzione in risposta a un comando elettrico, anziché commutare soltanto tra completamente aperto e completamente chiuso.
Per chi confronta questo argomento con la nostra guida alle valvole proporzionali di regolazione della portata, è importante mantenere chiara la distinzione. Una valvola proporzionale di portata regola il flusso in proporzione a un comando. Un sistema servopneumatico di posizionamento utilizza tale portata variabile come uno degli elementi di attuazione all'interno di un anello di retroazione più ampio.
Per questo motivo un retrofit richiede una verifica del sistema di controllo, non soltanto un'offerta per i componenti. Il PLC può necessitare di un'uscita analogica, un ingresso ad alta velocità, comandi di movimento in rete, bit di guasto e logica di posizione raggiunta. Sul lato meccanico possono servire guide migliori, arresti esterni, ammortizzatori o un freno se il carico può muoversi dopo la chiusura della valvola.

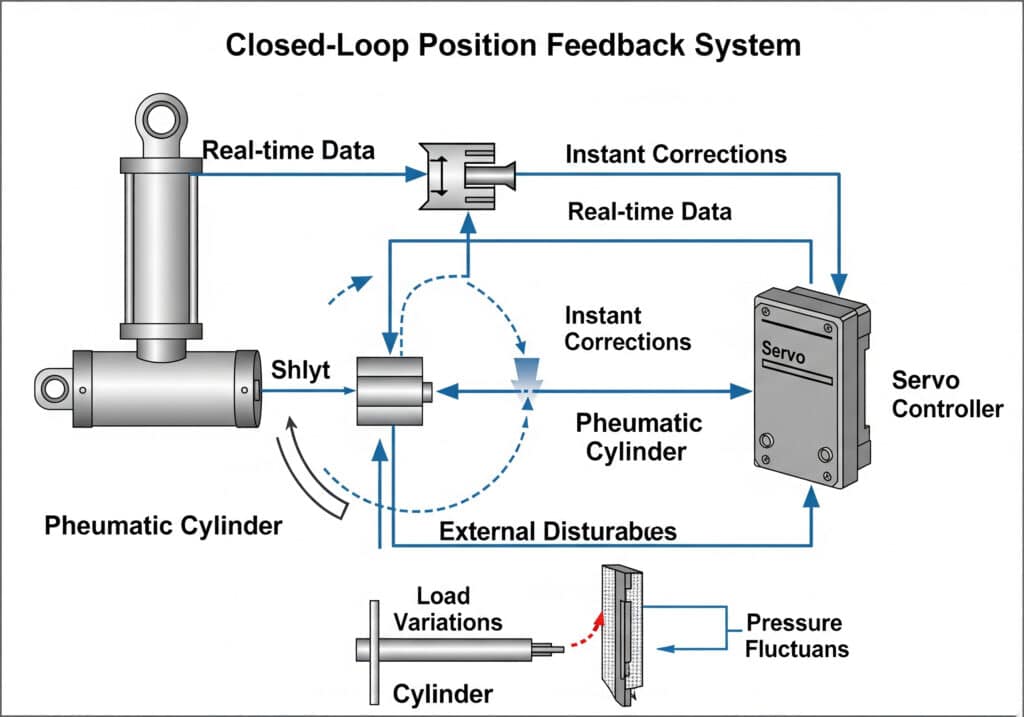

In che modo i sistemi di retroazione migliorano la precisione del posizionamento pneumatico?
TE Connectivity afferma che i sensori di posizione lineare LVDT possono misurare spostamenti da pochi milionesimi di pollice fino a diversi pollici e che alcuni modelli possono rilevare posizioni fino a +/-30 pollici o +/-0,762 metri (Tutorial LVDT di TE Connectivity, 2026).
Ciò non significa che ogni asse servopneumatico possa mantenere una precisione di pochi milionesimi di pollice. Significa che il sensore può fornire un segnale di posizione con una risoluzione sufficiente a consentire al controllore di rilevare l'errore. La precisione finale della macchina dipende comunque dalla meccanica, dalla risposta della valvola, dall'alimentazione pneumatica, dal carico, dalla taratura e dal metodo di accettazione.
La retroazione di posizione è un segnale misurato sull'organo in movimento, non semplicemente un temporizzatore, un comando valvola o un finecorsa.
Le soluzioni di retroazione più comuni comprendono:
| Tipo di retroazione | Impiego ideale | Aspetto progettuale |
|---|---|---|
| Encoder lineare | Posizione del carrello ad alta risoluzione | Richiede montaggio pulito e allineamento accurato |
| Sensore magnetostrittivo | Posizione assoluta in ambienti industriali | Deve corrispondere alla corsa e alla configurazione costruttiva |
| LVDT | Misura di corse brevi o medie | Richiede condizionamento del segnale e spazio di installazione |
| Interruttori reed o allo stato solido | Conferma di fine corsa o di zona | Non sufficienti per il controllo continuo della posizione |
| Sensori di pressione | Retroazione di forza o dello stato della camera | La pressione non equivale alla posizione |
I sistemi più efficaci distinguono in genere la risoluzione del sensore dalla precisione di processo. Un sensore ad alta risoluzione può rilevare la posizione con precisione, mentre l'asse continua a mancare il pezzo se la guida flette, il carico oscilla o il riferimento dell'attrezzatura è errato. Prima di scegliere il sensore, occorre definire la grandezza da misurare.

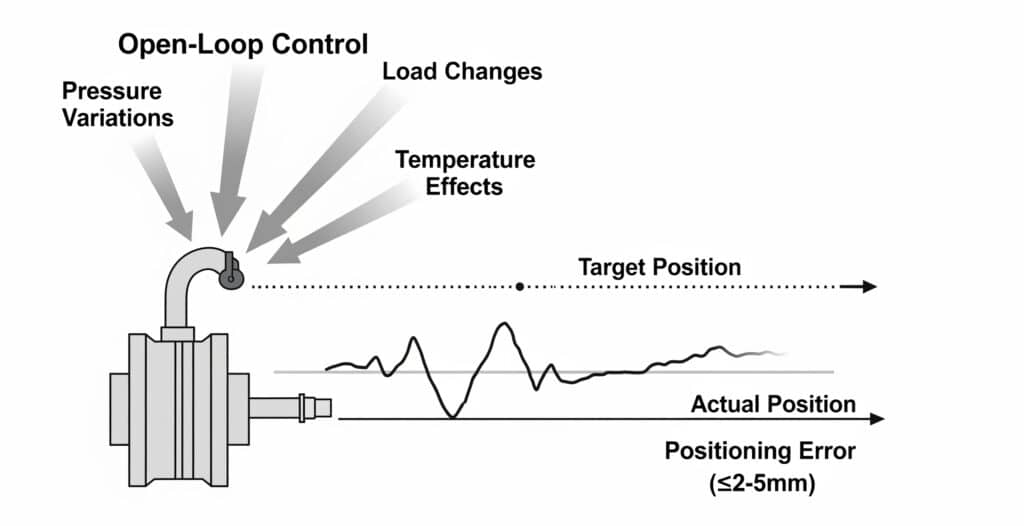

Perché i sistemi pneumatici standard mostrano derive nelle applicazioni di precisione?
CAGI afferma che tutti i sistemi ad aria compressa presentano una caduta di pressione e che, nella maggior parte dei sistemi ben progettati, tale caduta non supera il 10% tra la mandata del compressore e qualsiasi punto di utilizzo (Nota tecnica CAGI sulla caduta di pressione, 2022).
Questa indicazione del 10% spiega molti reclami attribuiti a un «cilindro difettoso». Un circuito pneumatico di base è spesso ad anello aperto e presuppone che pressione, portata, attrito, carico e condizioni di arresto rimangano sufficientemente costanti da un ciclo all'altro. Quando questi parametri variano, cambiano anche la posizione e i tempi.
La pneumatica standard può offrire un'ottima ripetibilità contro un arresto rigido. Le difficoltà emergono quando l'applicazione richiede una posizione intermedia controllata, un profilo di velocità variabile o un punto di arresto specifico della ricetta che cambia in funzione del prodotto. In questi casi, i sensori di fine corsa confermano l'arrivo soltanto a posteriori, senza correggere la traiettoria.
Prima di attribuire il problema alla valvola, verificare:
- La pressione al punto di utilizzo durante il movimento, non soltanto la pressione statica del regolatore.
- La lunghezza e il diametro interno dei tubi, i raccordi, i silenziatori e le restrizioni del collettore.
- L'attrito delle guarnizioni e lo stato delle guide lungo l'intera corsa.
- La massa del carico utile, il carico laterale, l'orientamento e il baricentro.
- La regolazione dell'ammortizzazione, gli arresti esterni e il rimbalzo sul punto di riferimento.
- Il tempo di scansione del PLC, la frequenza di aggiornamento dell'uscita analogica e la logica della finestra di posizione raggiunta.
Se il problema riguarda soprattutto l'urto a fine corsa o una velocità incostante, iniziare dalla nostra panoramica sulle valvole di regolazione della portata. Se invece servono numerose posizioni intermedie ripetibili, confrontare la servopneumatica con la guida alla precisione dei cilindri rispetto agli attuatori elettrici.
Quali tecnologie servopneumatiche occorre specificare?
Festo elenca regolatori proporzionali di pressione con riferimenti analogici in tensione o corrente, tra cui 0-10 V o 4-20 mA, mentre Burkert descrive l'elettronica Tipo 8605 per valvole elettromagnetiche proporzionali con uscita PWM (Valvole proporzionali Festo, 2026; Burkert Tipo 8605, 2026).
Questi dettagli sui segnali non sono semplici informazioni da catalogo: determinano se il controllore è in grado di comandare correttamente la valvola. Un PLC dotato soltanto di uscite digitali non può pilotare una valvola proporzionale senza elettronica aggiuntiva. A seconda dell'hardware scelto, un controllore di movimento può richiedere compatibilità con segnali in tensione, corrente, PWM o bus di campo.
Specificare il pacchetto di controllo per livelli:
| Livello | Elementi da definire | Perché è importante |
|---|---|---|
| Attuatore | Alesaggio, corsa, guida, montaggio, direzione del carico | La meccanica stabilisce il limite fisico di ripetibilità |
| Valvola | Funzione direzionale, capacità di portata, risposta, segnale di comando | Il controllore può correggere il movimento soltanto attraverso la valvola |
| Retroazione | Tipo di sensore, campo di corsa, risoluzione, montaggio | I dati di posizione devono rappresentare l'organo in movimento |
| Controllore | Frequenza di aggiornamento, metodo di taratura, gestione profili, I/O | Una taratura errata può rendere instabile un asse ben progettato |
| Impianto pneumatico | Pressione, filtrazione, essiccazione, diametro dei tubi, percorso di scarico | La comprimibilità dell'aria e le restrizioni determinano la risposta |
| Prova di accettazione | Carico, velocità, temperatura, cicli, errore ammesso | Le dichiarazioni di precisione non hanno significato senza condizioni di prova |
La specifica migliore evita un unico valore universale di precisione. Definisce invece una finestra di posizione raggiunta al carico e alla velocità di lavoro. Per molte macchine industriali, un risultato di processo stabile entro +/-0,5 mm è più utile di una promessa da catalogo non comprovata di +/-0,05 mm.
Idoneità applicativa: quando la servopneumatica è una scelta realistica e quando non lo è
La pubblicazione NIST del 2010 sulla metrologia del moto lineare esamina tavole con risoluzione dell'ordine dei nanometri, campi di spostamento di decine di millimetri e precisione e ripetibilità di posizionamento attese inferiori al micrometro, evidenziando al contempo la difficoltà di certificare tali prestazioni con un'adeguata incertezza di misura (Metrologia NIST del moto lineare di ultraprecisione, 2010).
Questo è un riferimento utile. Se il requisito è un movimento realmente di grado metrologico, un asse servopneumatico non è generalmente la prima scelta. Se invece occorre un posizionamento industriale controllato con elevata densità di forza pneumatica, movimenti rapidi, corse lunghe o un'infrastruttura di aria compressa già disponibile, la servopneumatica può rappresentare una soluzione intermedia pratica.
Le applicazioni adatte comprendono:
- Assi di trasferimento a corsa lunga che richiedono accelerazione e decelerazione controllate.
- Applicazioni guidate con cilindri senza stelo che richiedono alcune posizioni intermedie ripetibili.
- Movimenti pick-and-place in cui la velocità di avvicinamento è più importante di un posizionamento micrometrico.
- Operazioni gravose di spinta, sollevamento o serraggio in cui la forza pneumatica rimane vantaggiosa.
- Macchine pneumatiche esistenti che necessitano di una retroazione migliore senza riprogettare completamente l'asse elettrico.
Le applicazioni poco adatte comprendono:
- Tavole di misura con precisione micrometrica.
- Processi con ampie variazioni imprevedibili del carico e senza tempo disponibile per la taratura.
- Macchine con aria di stabilimento instabile, umida o soggetta a cadute di pressione croniche.
- Applicazioni in cui è necessario un freno, ma questo non è stato specificato.
- Reparti privi di supporto tecnico per la messa in servizio del controllo e la logica di guasto.
Il confronto non è tra «pneumatico ed elettrico» in senso astratto, ma riguarda tolleranza di processo, carico, corsa, velocità, ambiente e competenze di manutenzione. L'articolo sui sistemi ibridi dedicato all'impiego congiunto di cilindri e attuatori elettrici è utile quando soltanto un asse della stazione necessita effettivamente di un posizionamento ad anello chiuso.
Quali dati RFQ inviare prima di richiedere una determinata precisione?
La pubblicazione NIST del 2020 sulla valutazione delle prestazioni dei sistemi di posizionamento lineare a singolo asse mostra perché una richiesta di precisione debba includere anche il metodo di prova, non soltanto il valore obiettivo (Sistemi di posizionamento NIST a singolo asse, 2020).
Per una richiesta di offerta servopneumatica, fornire i dati che consentono al tecnico di verificare teoricamente l'anello prima di quotare i componenti:
| Voce RFQ | Dettaglio di esempio |
|---|---|
| Corsa e posizioni | Corsa di 600 mm, arresti a 0, 240 e 520 mm |
| Finestra di tolleranza | +/-0,5 mm al carico di lavoro |
| Massa in movimento | Carrello e prodotto: 18 kg complessivi |
| Obiettivo di movimento | Estensione in 0,9 secondi, avvicinamento lento negli ultimi 80 mm |
| Montaggio | Orizzontale, guida esterna, direzione del carico laterale indicata nel disegno |
| Alimentazione pneumatica | 6 bar regolati, misurati all'ingresso valvola durante il movimento |
| Interfaccia valvola | 0-10 V, 4-20 mA, PWM, Ethernet o altro |
| Retroazione | Encoder, sensore magnetostrittivo, LVDT o interruttori esistenti |
| Stato di sicurezza | Scarico, mantenimento, freno o arresto controllato dopo l'arresto di emergenza |
| Problema attuale | Sovraelongazione, deriva, urto, rimbalzo, mancato rilevamento del sensore o ciclo lento |
È anche il caso in cui una semplice elettrovalvola può ancora essere la scelta migliore. Se la macchina richiede soltanto due posizioni terminali e il risultato di processo è definito da un arresto rigido, un pacchetto servopneumatico ad anello chiuso può aggiungere costi e lavoro di messa in servizio senza risolvere un problema reale.
Per la valutazione del progetto, inviare i dati indicati insieme a disegni, fotografie e metodo di ispezione previsto tramite la pagina contatti. Le informazioni tecniche disponibili nella pagina chi siamo illustrano come Bepto Pneumatica abbina i componenti pneumatici; in sintesi, occorre descrivere il percorso del carico prima di chiedere un codice prodotto.
Conclusione
I sistemi pneumatici a servocontrollo raggiungono una precisione di posizionamento superiore misurando la posizione dell'attuatore, confrontandola con il riferimento comandato e correggendo la portata d'aria tramite un elemento di controllo proporzionale. Il miglioramento deriva dall'intero anello: aria compressa stabile, meccanica adeguata, retroazione, corretto dimensionamento della valvola, taratura del controllore e una prova di accettazione realistica.
La servopneumatica va considerata una valida soluzione intermedia. È indicata quando un asse pneumatico richiede posizioni intermedie controllate, profili più fluidi o una logica verificata di posizione raggiunta. La pneumatica standard resta adatta ai semplici movimenti a due posizioni. Il movimento elettrico è preferibile quando il processo richiede profili programmabili con precisione, tolleranze molto strette o dati di movimento tracciabili.
Domande frequenti sulla precisione di posizionamento dei sistemi pneumatici a servocontrollo
Le 5 risposte seguenti mantengono le affermazioni entro limiti realistici: l'esempio Festo della valvola proporzionale a 5/3 vie, l'indicazione CAGI sulla caduta di pressione del 10%, il campo di misura degli LVDT di TE e le indicazioni NIST sull'incertezza di misura portano tutti alla stessa regola. Specificare il sistema e le condizioni di prova prima di accettare un valore di precisione.
I sistemi servopneumatici sono sempre più precisi dei cilindri pneumatici standard?
No. Sono più controllabili quando l'asse richiede posizionamenti intermedi, controllo del profilo o correzione mediante retroazione. Un cilindro standard può comunque offrire una buona ripetibilità contro un arresto rigido. La servopneumatica diventa utile quando il riferimento non è semplicemente «estensione completa» o «retrazione completa».
È sufficiente aggiungere una valvola proporzionale per ottenere un posizionamento servoassistito?
No. Una valvola proporzionale fornisce al controllore un comando variabile dell'aria, ma non misura la posizione del cilindro. Un posizionamento servopneumatico ripetibile richiede anche un riferimento, un sensore di retroazione, la logica del controllore, la taratura e un'installazione meccanica capace di rispondere in modo costante.
Qual è il sensore di posizione più adatto a un cilindro servopneumatico?
Dipende da corsa, ambiente, risoluzione richiesta, spazio di montaggio e interfaccia del controllore. Gli encoder lineari sono adatti agli assi guidati ad alta risoluzione. I sensori magnetostrittivi sono utili per la misura assoluta della posizione in ambiente industriale. Gli LVDT sono comuni per campi di misura brevi o medi, con un adeguato condizionamento del segnale.
Quando è preferibile scegliere un attuatore elettrico?
È opportuno scegliere il movimento elettrico quando l'asse richiede numerose posizioni programmate, profili sincronizzati, registrazione dei dati di posizione, vibrazioni ridotte o tolleranze molto strette. La servopneumatica può essere una soluzione intermedia pratica, ma la comprimibilità dell'aria, il volume delle tubazioni, l'attrito e le variazioni di pressione continuano a limitare l'anello.
Quali parametri occorre misurare durante la messa in servizio?
Misurare l'errore di posizione effettivo, la ripetibilità, il tempo di corsa, la pressione al punto di utilizzo durante il movimento, il comando valvola, il segnale del sensore, le condizioni di carico e il tasso di errore della posizione raggiunta. Non convalidare l'asse basandosi soltanto sulla pressione statica del regolatore. La macchina deve superare la prova con il carico reale e i tempi di ciclo effettivi.
