氣動致動器如何提升材料測試設備的性能與可靠性？

在材料測試夾治具中使用氣動致動器，並搭配 ASTM E4-24 力驗證、ISO/IEC 17025 實驗室規則與 CAGI 10% 壓降檢查。

3 分鐘閱讀作者： Siyu Wang
分享
材料測試夾治具使用氣動致動器進行試片處理、護罩、夾持與受控輔助移動

氣動致動器如何提升材料測試設備的性能與可靠性？

當氣動致動器用在正確的動作任務上時，能改善材料測試設備：試片夾持、護罩移動、夾具致動、治具載入、已測試樣品彈出，或把測試頭移到可重複位置。它們不會取代荷重元、校正程序或力驗證標準。

這個區分很重要。ASTM E4-24 涵蓋拉伸或壓縮測試機的力校正與驗證，但也說明這些實務並不是測試機的完整採購規格（ASTM E4-24，2024）。請把致動器視為機台系統的一部分，而不是測試結果有效的證明。

重點摘要

  • ASTM E4-24 處理力校正與驗證，不支持致動器行銷宣稱。
  • ISO/IEC 17025:2017 仍有效，並設定實驗室能力要求。
  • CAGI 表示設計良好的壓縮空氣系統，壓降應維持在 10% 或以下。

有用的升級問題不是「氣動能讓測試機更準嗎？」而是「哪一個機台動作正在限制重複性、安全、產能或維護？」氣動能解決夾治具與輔助動作問題；力量測鏈仍需要校正證據。

工具氣壓缸選型缸出力計算器選擇測試設備用氣動致動器前，先從缸徑、壓力、摩擦餘量與安全係數估算治具、夾具、握把或彈出器出力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

氣動致動器在材料測試設備中適合放在哪裡？

當動作支持測試，而不是定義力量測本身時，氣動致動器最適合用在材料測試設備中。ASTM E4-24 涵蓋以力標準校正拉伸與壓縮測試機力量；ISO/IEC 17025:2017 則設定測試與校正實驗室的能力與一致運作要求（ASTM E4-24，2024；ISO/IEC 17025，2017）。

材料測試設備中的氣動致動器，是用壓縮空氣移動夾治具、夾具、護罩、試片載入器、彈出器、橫樑附件或量測系統周邊支撐機構的裝置。荷重元、力指示器、校正鏈與測試方法，仍決定結果是否可接受。

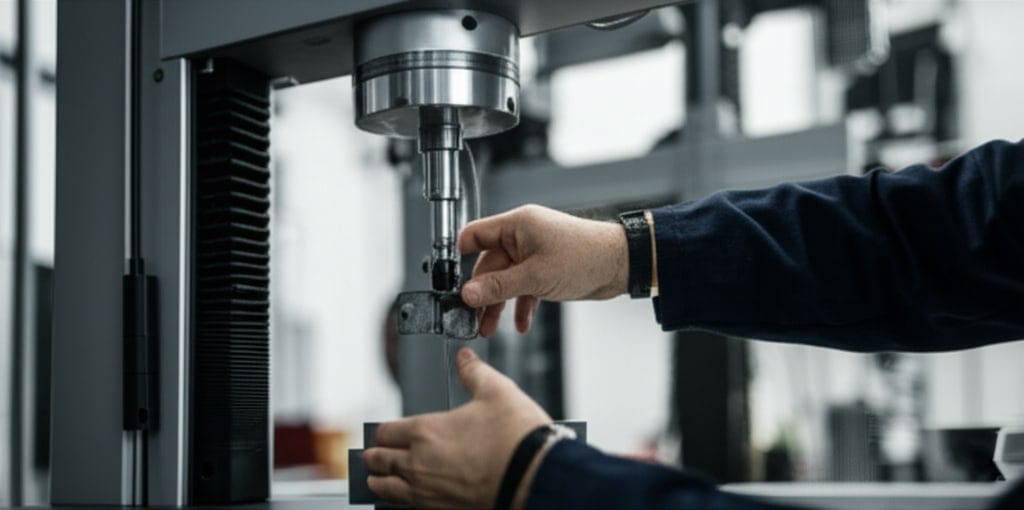

操作員在材料測試配置中，於氣動夾治具硬體附近對正試片。

請把氣動用在簡單出力與可重複動作能幫助操作員的地方。常見工作包含閉合氣動夾具、將試片推入治具、打開護罩、移動支撐台、釋放測完零件，或讓無桿滑座沿長治具橫移。

不要把氣動致動器宣稱當成測試精度捷徑。夾具可以夾住試片，氣缸可以移動治具，伺服氣動軸可以定位輔助頭；測試機仍需要力驗證、可追溯標準、方法控制與不確定度文件。

更廣的致動器家族，可把本文與 pneumatic actuator guide 連在一起。精度技術比較則可看 cylinders vs electric actuators precision guide。

哪些測試機功能適合交給氣動？

氣動應處理那些受益於快速、潔淨、簡單且可重複運動的材料測試功能。Festo 將負載、精度、動態反應、環境與成本列為主要致動器選型標準，並指出氣動致動器適合具有明確端位的快速重複動作（Festo，2026）。

在測試設備中，這通常表示致動器處理機台支援功能，而非校正量測。若任務有固定開/關、夾持/釋放、推入/回位或護罩開啟狀態，氣動可以是好的第一選項。

測試設備功能氣動致動器適配度要驗證什麼
氣動握把或夾具高夾持力、爪口幾何、試片損傷風險
護罩門或防護罩高安全狀態、速度、緩衝、感測器回授
試片載入器或彈出器高行程、出力、零件接觸、循環時間
長治具橫移搭配無桿致動器時很強導向負載、力矩、行程、壓降
橫樑力量測單獨使用不適合荷重元、校正、機台剛性
多位置配方軸有條件回授、比例閥、控制器、調校

例如，氣動握把可能改善操作員重複性，因為每個試片看到相同閉合序列。但它不得在測試開始前壓壞、彎曲或預載試片。這是夾治具問題，不是型錄氣缸問題。

以我們經驗，測試機 RFQ 出錯，通常是買家要求「更高精度」，卻只描述一支氣缸。有效診斷是找出誤差出現在哪裡：試片滑移、握把不對中、橫樑動作、壓力下陷、感測器時序，還是力量校正。

出力、行程與流量應如何計算？

先從出力、行程與流量開始，因為這三個變數決定氣動致動器能否完成支援動作，而不干擾測試。CAGI 表示壓降會經由管路、接頭、過濾器、乾燥機與元件發生，設計良好的壓縮空氣系統到使用點壓降應不超過 10%（CAGI Pressure Drop Technical Brief，2026）。

出力是第一道篩選。氣動氣缸由壓力與有效活塞面積產生理論力，接著扣除摩擦、導向阻力、密封負載、側向負載影響與安全餘量。請用真實使用點壓力，不要只用空壓機房壓力。

致動器理論推力 = 工作壓力 x 有效活塞面積
治具可用推力 = 理論 推力 - 損失 - 安全裕量

流量是第二道篩選。短行程夾具可能只需要中等流量；長無桿橫移或快速彈出器，可能需要比接口螺紋暗示更多的空氣。如果閥、氣管、FRL 或接頭太小，致動器會變慢或命中不一致。

批准氣動軸前，請使用這些檢查：

  1. 定義動作：夾持、釋放、載入、彈出、橫移或護罩。
  2. 記錄工具端所需出力。
  3. 用最低預期使用點壓力計算缸徑出力。
  4. 確認行程與機械間隙。
  5. 依行程時間與氣缸容積估算所需流量。
  6. 檢查閥 Cv、氣管內徑、FRL 容量與壓降。
  7. 在實際循環中量測壓力。

工具氣壓缸選型氣壓缸流量需求計算器為測試機致動器選擇閥與氣管前，先從缸徑、行程、壓力與目標行程時間估算所需流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

工具氣壓缸選型耗氣量計算器從缸徑、行程、壓力與循環率估算壓縮空氣需求，讓實驗室檢查空壓機與儲氣容量。耗氣量 = 氣壓缸面積 x 行程 x 壓力比 x 循環次數缸徑活塞桿直徑行程長度動作型式開啟計算工具

選擇閥、氣管與致動器缸徑前，先使用上方出力與流量工具卡。若空氣路徑較長，請把結果連到 compressed-air pressure drop guide。

無桿氣缸在測試治具中的使用

當機台需要長行程，但不能讓外伸活塞桿占用額外空間時，無桿氣缸能幫助測試治具。Parker 列出 OSP-P 無桿致動器有 10-80 mm 缸徑選項、技術規格中最大行程 6000 mm、最大工作壓力 8 bar，並把耐久測試台列為應用之一（Parker OSP-P，2026）。

這讓無桿氣缸適合長試片周邊、移動支撐、治具滑台、護罩門、環境艙載入，或滑座必須沿機架旁邊移動的測試台。緊湊幾何有助於把動作留在設備外形內。

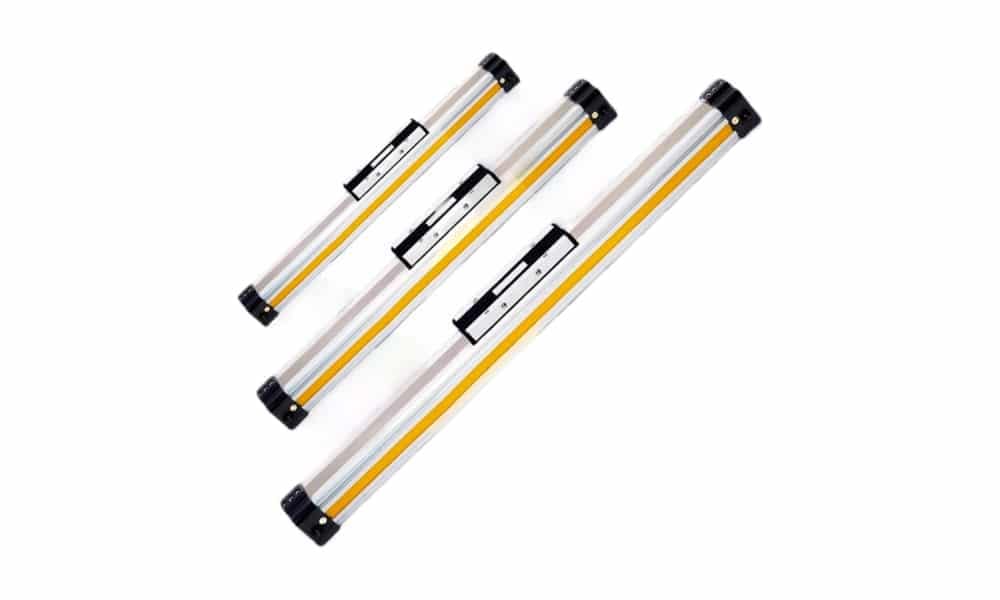

OSP-P 型無桿氣動氣缸，適合長行程治具移動與測試台輔助動作。

風險在導向負載。材料測試治具可能在試片破裂時施加偏心負載、扭矩或衝擊。除非導向系統已按實際負載路徑額定，否則不應要求無桿致動器承受未受控彎矩。

需要以下條件時可用無桿設計：

  • 測試機架附近需要長行程。
  • 需要移動滑座，而不是外伸活塞桿。
  • 護罩或艙室周邊需要更好的包裝。
  • 需要移動試片、工具、相機或支撐的滑台。
  • 端位足夠的點到點運動。

當軸需要同步運動、多個配方位置、微米級定位或校正量測角色時，請改比較其他技術。這些情況應比較電動運動或帶回授的伺服氣動套件。若要看機構細節，rodless cylinder definition guide 是更合適的延伸閱讀。

什麼時候值得考慮伺服氣動控制？

當測試附件需要受控中間移動、柔和定位或限力輔助動作時，伺服氣動控制值得考慮。Festo 將伺服氣動系統描述為帶位移編碼器的氣缸、比例方向控制閥與定位控制器，並指出當移動質量超過 10 kg 時它具有吸引力（Festo Actuators and Drives，2026）。

這個架構很重要，因為普通開關閥只有兩個主要狀態。它可以伸出與縮回，可以用感測器確認位置；但不能單獨證明受控路徑、保持多個配方位置，或重現力曲線。

伺服氣動定位是使用回授與比例閥的閉迴路氣動運動。Enfield 將 S2 系統描述為結合比例閥、感測器與嵌入式控制電子，使氣缸與致動器能停在中間行程位置、跟隨輪廓或降低端部撞擊（Enfield Technologies，2026）。

在實驗室機台中使用伺服氣動要謹慎。空氣可壓縮性、密封摩擦、氣管容積、負載變化與治具剛性都會影響控制行為。系統可用於移動支撐、預定位軸、柔和落點或治具調整；不應被表示為力量精度自動成立的證明。

需求基本氣缸伺服氣動電動致動器
兩個硬端位強適配許多情況過度配置可行
中間行程附件位置有限調校後適合強適配
多個儲存配方弱有條件強適配
柔順性天然優勢強適配需要控制策略
力量測可追溯不充分不充分不充分

如果買家說「測試精度」，請詢問測試方法與校正要求。如果買家說「把治具移到 3 個設定位置」，伺服氣動或電動運動才是真正比較對象。

改造前的可靠性檢查

氣動測試機改造的可靠性，從空氣品質、使用點壓力、安全失效狀態與校正邊界文件開始。CAGI 建議管路中的空氣速度維持在 20 ft/s 或以下，並在濾芯差壓超過 5-7 psig 或至少每六個月更換濾芯（CAGI，2026）。

致動器可能選型正確，卻仍在服務中失效，如果空氣系統不穩。水分、帶油、堵塞濾芯、小氣管、過小閥與調壓器下垂，都會把好治具變成不一致治具。

從我們的測試與現場審查來看，動作中的壓力讀值最快改變討論。我們看過閒置壓力可接受，但致動器在治具閉合或長無桿氣缸橫移時下陷的案例。

更換零件前先檢查：

檢查在測試設備中的重要性要收集的證據
動作中使用點壓力靜態壓力會隱藏循環下陷致動器端壓力錶或感測器趨勢
空氣品質與 FRL 狀態濕氣與粒子影響密封與閥濾杯照片、濾芯年齡、排水狀態
閥與氣管選型過小流路改變速度與出力閥 Cv、氣管內徑、長度、接頭
治具剛性與對中負載路徑彎曲時動作重複性失效圖面、導向型式、力矩負載
安全狀態測試機架可能讓操作員暴露於夾點力閥失效狀態、護罩、排氣行為
校正邊界改造不得使測試方法失效校正報告與方法範圍

空氣處理請用 FRL guide。壓降診斷則把量測到的使用點壓力與上方 CAGI 壓降指南對照。

最好的改造備註會把「機台功能改善」與「測試結果仍有效」分開。一支新致動器可以降低試片操作變異，但實驗室仍需要量測鏈的校正證據。

測試實驗室 RFQ 檢查清單

測試實驗室 RFQ 應包含動作資料、量測邊界、安全狀態、空氣系統資料與校正限制。NIST 表示其可追溯性政策協助客戶建立量測結果可追溯性；ASTM E4-24 則要求具有特定不確定度與 SI 可追溯性的力驗證方法（NIST，2019；ASTM E4-24，2024）。

請提供足夠資料，讓供應商分清致動器選型與測試有效性。好的 RFQ 不會只說「0.1 mm 測試精度」，卻不說這指的是致動器位置、橫樑動作、試片對中、位移量測還是力讀值。

請包含：

  • 測試機型式：拉伸、壓縮、疲勞、彎曲、剝離、穿刺或僅治具。
  • 致動器任務：握把、夾持、護罩、載入器、彈出器、橫移、支撐或調整。
  • 工具端所需出力。
  • 行程、移動時間、佔空比與循環率。
  • 機台動作中的工作壓力。
  • 閥電壓、PLC 訊號、感測器型式與回授需求。
  • 帶負載方向與力臂的治具圖面。
  • 試片材料與損傷敏感度。
  • 失去空氣或電源時所需安全狀態。
  • 相關測試方法、校正範圍與實驗室認證限制。
  • 目前致動器、閥、FRL、氣管與安裝照片。

若要從氣缸優先審查，可把資料與 when to choose a cylinder over an electric actuator 對照。替換討論中，請在量測邊界清楚後再加入氣缸與無桿氣缸照片。

材料測試設備中的氣動致動器常見問題

FAQ 答案應把致動器性能與測試機驗證分開。ISO/IEC 17025:2017 設定實驗室能力與一致運作要求，ASTM E4-24 涵蓋拉伸與壓縮測試機的力校正與驗證（ISO/IEC 17025，2017；ASTM E4-24，2024）。

氣動致動器能改善材料測試重複性嗎？

可以，前提是變異來自操作、夾持、護罩、試片上料或輔助夾治具動作。氣動致動器能讓這些動作更一致，但不會自動提升荷重元精度、位移量測、校正不確定度或測試方法符合性。

氣動致動器可以取代測試機中的液壓致動器嗎？

在夾治具動作、低到中等力的輔助任務或輔助軸上，有時可以。它不是液壓載入軸的通用替代品。改變驅動技術前，需比較所需力、剛性、速度、佔空比、控制模式、安全狀態與測試方法。

無桿氣缸適合拉伸或壓縮測試設備嗎？

當測試設備需要在緊湊空間中做長行程輔助移動時，無桿氣缸很有用，例如試片滑台、支撐台、護罩或夾治具橫移軸。它們不會自動改善量測。請檢查導向負載、彎矩、行程、速度與壓降。

伺服氣動控制會讓氣動軸變精準嗎？

它可以讓氣動軸具備位置閉迴路控制，但不會消除空氣可壓縮性或夾治具機械因素。Festo 將伺服氣動系統描述為氣缸、編碼器、比例閥與控制器組合。請在輔助動作需要回授時使用，不要把它當作測試力已校正的證明。

測試機氣動致動器第一個計算是什麼？

先計算工具端可用力：工作壓力乘以有效面積，再扣除摩擦、導向阻力、密封負載與安全餘量。接著檢查行程時間、流量需求、閥容量、氣管內徑、使用點壓力與失效狀態。

測試設備致動器宣稱中應移除什麼？

若沒有實驗室文件資料或供應商特定受控研究支持，應移除百分比 ROI、認證節省、力精度、維護降低與交期等通用宣稱。ASTM E4 與 ISO/IEC 17025 支持的是校正邊界，不是泛用行銷數字。
