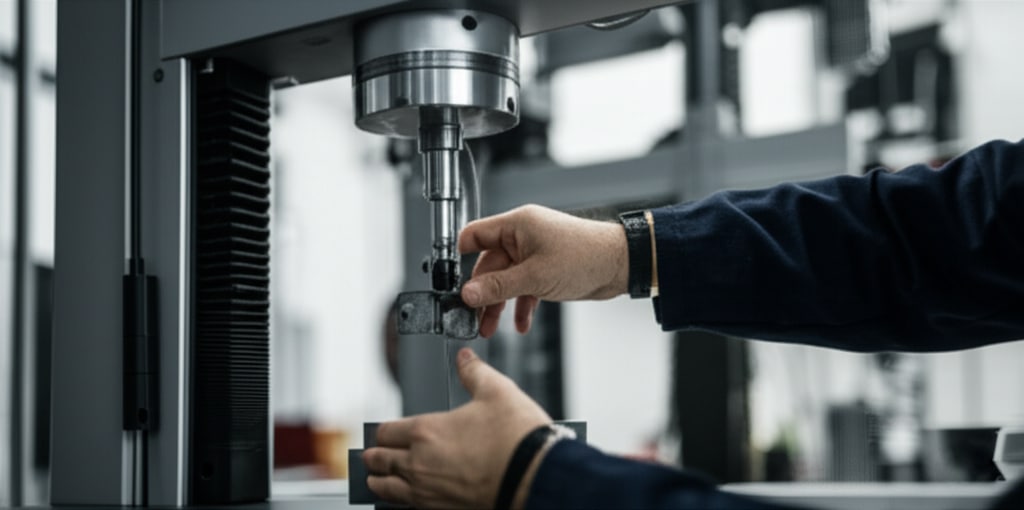

공압 액추에이터는 올바른 동작 업무에 쓰일 때 재료 시험 장비를 개선합니다. 대표적인 업무는 시편 클램핑, 가드 이동, 그립 작동, 지그 로딩, 시험 후 시편 배출, 시험 헤드를 반복 가능한 위치로 이동하는 보조 동작입니다. 하지만 공압 액추에이터가 로드셀, 교정 절차 또는 힘 검증 표준을 대신하지는 않습니다.
이 구분이 중요합니다. ASTM E4-24는 인장 또는 압축 시험기의 힘 교정과 검증을 다루지만, 해당 관행이 시험기의 완전한 구매 사양은 아니라고 명시합니다(ASTM E4-24, 2024). 액추에이터를 시험 결과의 유효성 증거가 아니라 기계 시스템의 일부로 보아야 합니다.
핵심 요점
- ASTM E4-24는 액추에이터 홍보 문구가 아니라 힘 교정과 검증에 관한 표준입니다.
- ISO/IEC 17025:2017은 현재 유효하며 시험·교정 실험실 역량 요구 사항을 정합니다.
- CAGI는 잘 설계된 압축 공기 시스템이 압력 강하를 10% 이하로 유지해야 한다고 설명합니다.
유용한 개선 질문은 "공압이 시험기를 더 정확하게 만들 수 있는가?"가 아닙니다. "어느 기계 동작이 반복성, 안전, 처리량 또는 유지보수를 제한하고 있는가?"입니다. 공압은 지그와 보조 동작 문제를 해결할 수 있습니다. 힘 측정 체인은 여전히 교정 증거가 필요합니다.
공압 액추에이터는 재료 시험 장비의 어디에 맞습니까?
공압 액추에이터는 시험 힘을 정의하기보다 시험을 보조하는 동작에 가장 잘 맞습니다. ASTM E4-24는 힘 측정 표준에 의한 인장·압축 시험기 힘 교정을 다루고, ISO/IEC 17025:2017은 시험 및 교정 실험실의 역량과 일관된 운용 요구 사항을 설정합니다(ASTM E4-24, 2024; ISO/IEC 17025, 2017).
재료 시험 장비의 공압 액추에이터는 실제 측정 시스템 주변에서 지그, 그립, 가드, 시편 로더, 이젝터, 크로스헤드 부속 장치 또는 지지 장치를 움직이는 압축 공기 장치입니다. 결과가 허용 가능한지 판단하는 것은 여전히 로드셀, 힘 표시기, 교정 체인, 시험 방법입니다.
단순한 힘과 반복 가능한 동작이 작업자에게 도움이 되는 곳에 공압을 사용하십시오. 예를 들어 공압 그립을 닫고, 시편을 지그 안으로 밀어 넣고, 가드를 열고, 지지 테이블을 이동하고, 시험이 끝난 부품을 배출하거나, 긴 지그를 따라 로드리스 캐리지를 이동하는 작업이 있습니다.
시험 정확도에 대한 지름길로 공압 액추에이터 주장을 사용하지 마십시오. 클램프는 시편을 잡을 수 있고, 실린더는 지그를 움직일 수 있으며, 서보 공압 축은 보조 헤드를 위치시킬 수 있습니다. 하지만 시험기는 여전히 힘 검증, 추적 가능한 표준, 방법 관리, 문서화된 불확도가 필요합니다.
더 넓은 액추에이터 계열은 공압 액추에이터 가이드와 연결해 읽으십시오. 정밀 기술 비교가 필요하면 실린더와 전동 액추에이터 정밀도 비교 가이드를 사용하십시오.
시험기에서 공압이 맡아야 할 기능은 무엇입니까?
공압은 빠르고 깨끗하며 단순하고 반복 가능한 이동이 필요한 재료 시험 기능을 맡는 것이 좋습니다. Festo는 하중, 정밀도, 동특성, 환경, 비용을 주요 액추에이터 선정 기준으로 제시하고, 공압 액추에이터는 명확한 끝 위치를 가진 빠른 반복 동작에 적합하다고 설명합니다(Festo, 2026).
시험 장비에서는 보통 액추에이터가 교정된 측정이 아니라 기계 보조 기능을 처리한다는 뜻입니다. 작업이 열림/닫힘, 클램프/해제, 밀기/복귀, 가드 열림처럼 고정 상태를 가진다면 공압은 좋은 1차 선택지가 될 수 있습니다.
| 시험 장비 기능 | 공압 액추에이터 적합도 | 확인할 사항 |
|---|---|---|
| 공압 그립 또는 클램프 | 높음 | 클램프 힘, 죠 형상, 시편 손상 위험 |
| 가드 도어 또는 실드 | 높음 | 안전 상태, 속도, 쿠션, 센서 피드백 |
| 시편 로더 또는 이젝터 | 높음 | 스트로크, 힘, 부품 접촉, 사이클 시간 |
| 긴 지그 이송 | 로드리스 액추에이터와 강한 적합 | 가이드 하중, 모멘트, 스트로크, 압력 강하 |
| 크로스헤드 힘 측정 | 단독으로는 낮음 | 로드셀, 교정, 기계 강성 |
| 다중 위치 레시피 축 | 조건부 | 피드백, 비례 밸브, 컨트롤러, 튜닝 |
예를 들어 공압 그립은 각 시편에 같은 닫힘 순서를 적용하므로 작업자 반복성을 높일 수 있습니다. 그러나 시험 시작 전에 시편을 찌그러뜨리거나 휘게 하거나 예압해서는 안 됩니다. 이는 카탈로그 실린더 문제가 아니라 지그 문제입니다.
현장 경험상 시험기 RFQ는 구매자가 "정확도 향상"을 요청하면서 실린더만 설명할 때 잘못 흘러갑니다. 유용한 진단은 오차가 어디에서 나타나는지입니다. 시편 미끄러짐, 그립 정렬 불량, 크로스헤드 동작, 압력 저하, 센서 타이밍, 힘 교정 중 어느 문제인지 먼저 분리해야 합니다.
힘, 스트로크, 유량은 어떻게 계산해야 합니까?
먼저 힘, 스트로크, 유량부터 시작하십시오. 이 세 변수가 공압 액추에이터가 시험을 방해하지 않고 보조 동작을 수행할 수 있는지 결정합니다. CAGI는 압력 강하가 배관, 피팅, 필터, 드라이어, 부품에서 발생하며, 잘 설계된 압축 공기 시스템은 사용 지점까지 압력 강하가 10% 이하이어야 한다고 설명합니다(CAGI 압력 강하 기술 자료, 2026).
힘이 첫 번째 선별 기준입니다. 공압 실린더는 압력과 유효 피스톤 면적으로 이론 힘을 만듭니다. 그런 다음 마찰, 가이드 저항, 씰 하중, 측하중 영향, 안전 여유를 빼야 합니다. 컴프레서실 압력이 아니라 실제 사용 지점 압력을 사용하십시오.
이론 액추에이터 힘 = 작동 압력 x 유효 피스톤 면적
사용 가능한 지그 힘 = 이론 힘 - 손실 - 안전 여유
유량은 두 번째 선별 기준입니다. 짧은 스트로크의 클램프는 큰 유량이 필요하지 않을 수 있습니다. 하지만 긴 로드리스 이송이나 빠른 이젝터는 포트 나사산이 암시하는 것보다 훨씬 많은 공기를 요구할 수 있습니다. 밸브, 튜브, FRL 또는 피팅이 너무 작으면 액추에이터가 느려지거나 매번 다르게 멈출 수 있습니다.
공압 축을 승인하기 전에 다음을 확인하십시오.
- 동작을 정의합니다: 클램프, 해제, 로딩, 배출, 이송 또는 가드.
- 툴링 인터페이스에서 필요한 힘을 기록합니다.
- 예상 최저 사용 지점 압력에서 보어 힘을 계산합니다.
- 스트로크와 기계적 간섭 여유를 확인합니다.
- 스트로크 시간과 실린더 용적으로 필요한 유량을 추정합니다.
- 밸브 Cv, 튜브 내경, FRL 용량, 압력 강하를 확인합니다.
- 실제 사이클 중 압력을 측정합니다.
밸브, 튜브, 액추에이터 보어를 선정하기 전에 위의 힘과 유량 도구를 사용하십시오. 긴 공기 경로에서는 결과를 압축 공기 압력 강하 가이드와 연결해 검토하십시오.
시험 지그에서 로드리스 실린더는 언제 유용합니까?

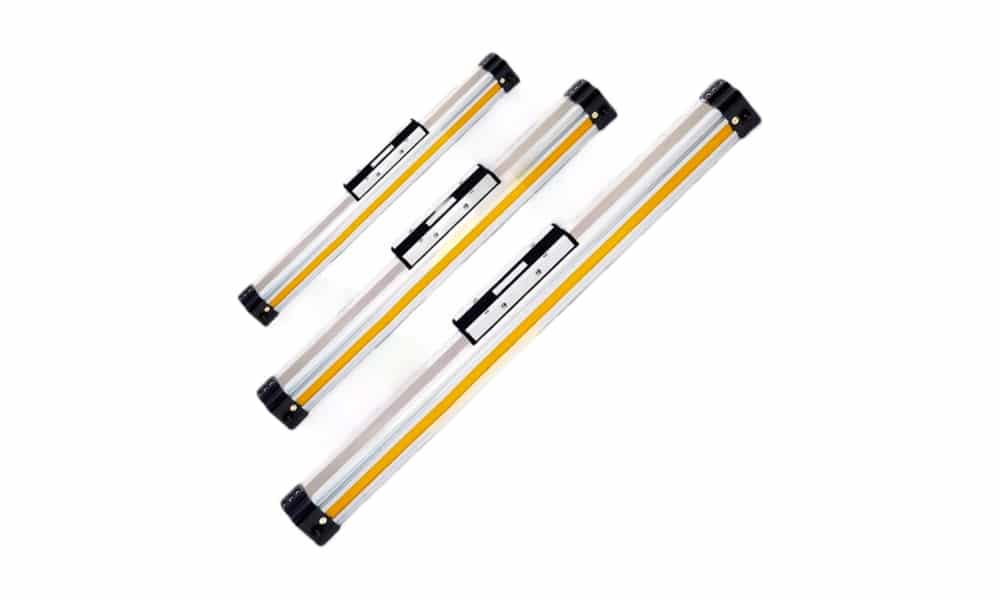

로드리스 실린더는 긴 로드가 밖으로 돌출될 공간 없이 긴 이동이 필요한 시험 지그에 유용합니다. Parker는 OSP-P 로드리스 액추에이터 사양으로 10-80 mm 보어, 최대 6000 mm 스트로크, 최대 8 bar 운전 압력, 내구 시험 벤치 적용을 제시합니다(Parker OSP-P, 2026).
따라서 로드리스 실린더는 긴 시편 주변, 이동 지지대, 지그 셔틀, 가드 도어, 환경 챔버 로딩, 시험 벤치 등 캐리지가 프레임 옆으로 이동해야 하는 곳에 유용합니다. 콤팩트한 형상은 장비 외곽 안에 동작을 담는 데 도움이 됩니다.
리스크는 가이드 하중입니다. 재료 시험 지그는 시편 파손 시 편심 하중, 비틀림 모멘트 또는 충격을 만들 수 있습니다. 실제 하중 경로에 대해 가이드 시스템이 정격을 갖추지 않았다면 로드리스 액추에이터에 무제어 굽힘 모멘트를 맡기면 안 됩니다.
다음이 필요할 때 로드리스 설계를 검토하십시오.
- 시험 프레임 근처의 긴 이동.
- 돌출 로드 대신 이동 캐리지.
- 가드 또는 챔버 주변의 더 나은 패키징.
- 시편, 툴링, 카메라 또는 지지대용 셔틀.
- 끝 위치만으로 충분한 포인트투포인트 동작.
동기 동작, 많은 레시피 위치, 마이크론급 위치 결정 또는 교정된 측정 역할이 필요하면 다른 기술을 사용하십시오. 이 경우 전동 모션이나 피드백 기반 서보 공압 패키지와 비교해야 합니다. 메커니즘 세부 사항은 로드리스 실린더 정의 가이드가 더 적합합니다.
서보 공압 제어는 언제 검토할 가치가 있습니까?
시험 장비 부속 축에 제어된 중간 이동, 부드러운 위치 접근, 힘 제한 보조 동작이 필요하면 서보 공압 제어를 검토할 가치가 있습니다. Festo는 서보 공압 시스템을 변위 인코더, 비례 방향 제어 밸브, 위치 컨트롤러가 있는 실린더로 설명하고, 10 kg 이상의 질량을 이동할 때 매력적인 옵션이라고 말합니다(Festo 액추에이터와 드라이브, 2026).
일반 온오프 밸브는 주로 두 상태를 제공합니다. 전진하고 후진하며, 센서로 위치 확인을 할 수 있습니다. 하지만 그 자체로 제어된 경로, 여러 레시피 위치, 재현 가능한 힘 프로파일을 보장하지는 못합니다.
서보 공압 위치 결정은 피드백과 비례 밸브를 사용하는 폐루프 공압 모션입니다. Enfield는 S2 시스템이 비례 밸브, 센서, 임베디드 제어 전자 장치를 결합해 실린더와 액추에이터가 중간 위치에서 멈추고, 프로파일을 따라가고, 끝단 충격을 줄일 수 있다고 설명합니다(Enfield Technologies, 2026).
실험실 장비에서 서보 공압 제어는 조심스럽게 사용해야 합니다. 공기 압축성, 씰 마찰, 튜브 용적, 하중 변화, 지그 강성이 제어 거동에 영향을 줍니다. 이동 지지대, 사전 위치 결정 축, 소프트 랜딩 또는 지그 조정에는 유용할 수 있지만, 힘 정확도의 자동 증거로 표현해서는 안 됩니다.
| 요구 사항 | 기본 실린더 | 서보 공압 | 전동 액추에이터 |
|---|---|---|---|
| 두 개의 하드 스톱 | 강한 적합 | 많은 경우 과사양 | 가능 |
| 중간 스트로크 부속 위치 | 제한적 | 튜닝 시 적합 | 강한 적합 |
| 많은 저장 레시피 | 약함 | 조건부 | 강함 |
| 부드러운 컴플라이언스 | 자연스러운 장점 | 강한 적합 | 제어 전략 필요 |
| 힘 측정 추적성 | 충분하지 않음 | 충분하지 않음 | 충분하지 않음 |
구매자가 "시험 정확도"를 말한다면 시험 방법과 교정 요구를 물으십시오. 구매자가 "지그를 세 개의 세팅 위치로 옮기고 싶다"고 말한다면 실제 비교 대상은 서보 공압 또는 전동 모션일 수 있습니다.
개조 전에 확인해야 할 신뢰성 항목은 무엇입니까?
공압 시험기 개조의 신뢰성은 공기 품질, 사용 지점 압력, 안전한 고장 상태, 문서화된 교정 경계에서 시작됩니다. CAGI는 배관 내 공기 속도를 20 ft/s 이하로 유지하고, 차압이 5-7 psig를 넘거나 최소 6개월마다 필터 요소를 교체할 것을 권장합니다(CAGI, 2026).
액추에이터가 제대로 사이징되어도 공기 시스템이 불안정하면 현장에서 실패할 수 있습니다. 수분, 오일 캐리오버, 막힌 필터, 작은 튜브, 작은 밸브, 조절기 드룹은 좋은 지그를 일관성 없는 지그로 바꿀 수 있습니다.
시험과 현장 검토에서 동작 중 압력은 논의를 가장 빨리 바꾸는 수치였습니다. 정지 압력은 정상으로 보였지만 지그가 닫히거나 긴 로드리스 실린더가 이송될 때 압력이 떨어진 사례를 측정한 적이 있습니다.
부품을 교체하기 전에 다음을 확인하십시오.
| 점검 항목 | 시험 장비에서 중요한 이유 | 수집할 증거 |
|---|---|---|
| 동작 중 사용 지점 압력 | 정압은 사이클 중 저하를 숨김 | 액추에이터 위치의 게이지 또는 센서 트렌드 |
| 공기 품질과 FRL 상태 | 수분과 입자가 씰과 밸브에 영향 | 필터 보울 사진, 요소 사용 기간, 드레인 상태 |
| 밸브와 튜브 사이징 | 작은 유로는 속도와 힘을 바꿈 | 밸브 Cv, 튜브 내경, 길이, 피팅 |
| 지그 강성 및 정렬 | 하중 경로가 휘면 반복성이 실패 | 도면, 가이드 방식, 모멘트 하중 |
| 안전 상태 | 시험 프레임은 작업자에게 협착력을 노출할 수 있음 | 밸브 고장 상태, 가드, 배기 거동 |
| 교정 경계 | 개조가 시험 방법을 무효화하면 안 됨 | 교정 보고서와 방법 범위 |
공기 준비는 FRL 가이드를 참고하십시오. 압력 강하 진단은 측정한 사용 지점 압력을 위의 CAGI 압력 강하 지침과 비교하십시오.
가장 좋은 개조 노트는 "기계 기능이 개선됨"과 "시험 결과는 여전히 유효함"을 분리합니다. 새 액추에이터는 시편 취급 편차를 줄일 수 있지만, 실험실은 측정 체인에 대한 교정 증거를 계속 갖춰야 합니다.
시험 실험실 RFQ 체크리스트
시험 실험실 RFQ에는 동작 데이터, 측정 경계, 안전 상태, 공기 시스템 데이터, 교정 제약이 포함되어야 합니다. NIST는 측정 결과의 추적성을 확립하는 데 필요한 정책을 지원한다고 설명하고, ASTM E4-24는 특정 불확도와 SI 추적성을 가진 힘 검증 방법을 요구합니다(NIST, 2019; ASTM E4-24, 2024).
공급업체가 액추에이터 사이징과 시험 유효성을 분리해 검토할 수 있도록 충분한 정보를 보내십시오. 좋은 RFQ는 액추에이터 위치, 크로스헤드 동작, 시편 정렬, 변위 측정 또는 힘 판독 중 무엇을 의미하는지 설명하지 않은 채 "0.1 mm 시험 정확도"를 요구하지 않습니다.
다음을 포함하십시오.
- 시험기 유형: 인장, 압축, 피로, 굽힘, 박리, 천공 또는 지그 전용.
- 액추에이터 업무: 그립, 클램프, 가드, 로더, 이젝터, 이송, 지지 또는 조정.
- 툴링 인터페이스에서 필요한 힘.
- 스트로크, 이동 시간, 듀티 사이클, 사이클 속도.
- 동작 중 기계 위치의 작동 압력.
- 밸브 전압, PLC 신호, 센서 종류, 피드백 요구.
- 하중 방향과 모멘트 암이 표시된 지그 도면.
- 시편 재질과 손상 민감도.
- 공기 손실 또는 전원 손실 시 필요한 안전 상태.
- 관련 시험 방법, 교정 범위, 실험실 인정 제약.
- 현재 액추에이터, 밸브, FRL, 튜브, 장착부 사진.
실린더 우선 검토는 이 데이터를 전동 액추에이터 대신 실린더를 선택해야 할 때 가이드와 비교하십시오. 대체품 논의에서는 측정 경계가 명확해진 뒤 실린더와 로드리스 실린더 사진을 포함하십시오.
재료 시험 장비용 공압 액추에이터 FAQ
FAQ 답변은 액추에이터 성능과 시험기 검증을 분리해야 합니다. ISO/IEC 17025:2017은 실험실 역량과 일관된 운영 요구 사항을 정하고, ASTM E4-24는 인장 및 압축 시험기의 힘 교정과 검증을 다룹니다(ISO/IEC 17025, 2017; ASTM E4-24, 2024).
공압 액추에이터가 재료 시험 반복성을 개선할 수 있습니까?
편차가 취급, 클램핑, 가드, 시편 로딩 또는 보조 지그 동작에서 나온다면 그렇습니다. 공압 액추에이터는 이런 동작을 더 일관되게 만들 수 있습니다. 그러나 로드셀 정확도, 변위 측정, 교정 불확도 또는 시험 방법 준수를 자동으로 개선하지는 않습니다.
공압 액추에이터가 시험 프레임의 유압 액추에이터를 대체할 수 있습니까?
지그 동작, 저·중간 힘 보조 작업 또는 보조 축에서는 가능할 수 있습니다. 하지만 유압 하중 축의 보편적 대체품은 아닙니다. 구동 기술을 바꾸기 전에 필요한 힘, 강성, 속도, 듀티 사이클, 제어 모드, 안전 상태, 시험 방법을 비교하십시오.
로드리스 실린더는 인장 또는 압축 시험 장비에 유용합니까?
시편 셔틀, 지지 테이블, 가드, 지그 이송 축처럼 콤팩트한 공간에서 긴 보조 이동이 필요할 때 유용합니다. 측정에 자동으로 더 좋은 것은 아닙니다. 가이드 하중, 굽힘 모멘트, 스트로크, 속도, 압력 강하를 확인하십시오.
서보 공압 제어가 공압 축을 정밀하게 만듭니까?
공압 축을 위치 제어 가능하게 만들 수는 있지만, 공기 압축성이나 지그 기계 특성을 제거하지는 않습니다. Festo는 서보 공압 시스템을 실린더, 인코더, 비례 밸브, 컨트롤러 패키지로 설명합니다. 시험 힘이 교정되었다는 증거가 아니라 보조 동작에 피드백이 필요할 때 사용하십시오.
시험기 공압 액추에이터의 첫 계산은 무엇입니까?
툴링 인터페이스의 사용 가능 힘부터 시작합니다. 작동 압력에 유효 면적을 곱한 뒤 마찰, 가이드 저항, 씰 하중, 안전 여유를 뺍니다. 이어서 스트로크 시간, 유량 요구, 밸브 용량, 튜브 내경, 사용 지점 압력, 고장 상태를 확인합니다.
시험 장비 액추에이터 주장에서는 무엇을 제거해야 합니까?
실험실의 문서화된 데이터나 공급업체의 통제된 연구가 없다면 ROI 비율, 인증 비용 절감, 힘 정확도, 유지보수 절감, 납기 단축 같은 보편적 주장을 제거해야 합니다. ASTM E4와 ISO/IEC 17025 같은 표준은 교정 경계를 지원하지, 일반 마케팅 수치를 보증하지 않습니다.
