氣動夾爪有哪些不同類型，它們如何改變工業自動化？
氣動夾爪是以空氣驅動的末端致動器，會讓夾指圍繞工件開合。當爪型、夾指治具、行程、夾持力、摩擦與供氣條件都符合真實工件，而不是只符合型錄照片時，它們才會真正改變自動化。SMC 將氣動夾爪描述為取放應用零件，並列出兩指、三指與四指平行型、角型夾爪、寬開口型、肘節型與低污染版本（SMC，2026）。
簡短版本是：方形、平面或可重複定位的工件用平行夾爪；需要擺開間隙與開放進出的工位用角型夾爪；圓形定心用三爪夾爪；需要保持力用肘節夾爪；只要工件形狀比致動器本體更主導抓取，就使用客製夾指。
重點摘要
- SMC 列出兩指、三指與四指平行氣動夾爪，另有角型、寬開口、肘節與低污染選項，用於取放工作（SMC，2026）。
- 夾持力不只是型錄上的一個數字。它取決於負載質量、加速度、摩擦、爪數、夾指長度與安全係數。
- CAGI 建議從壓縮機出口到使用點的壓降不超過 10%，因此夾爪力檢查必須包含閥、管路與使用點壓力（CAGI，2026）。
多數夾爪錯誤從太晚的一步開始。團隊先比較缸徑，卻還沒在工件上標出接觸點。以我們的經驗，最快的選型審查會從標註過的工件圖片開始：夾指可以碰哪裡，哪些表面脆弱，以及搬運中若氣壓下降會發生什麼事？
什麼是氣動夾爪？
氣動夾爪是以壓縮空氣驅動的末端執行器，可夾緊、保持、定心或釋放工件。SMC 稱其為取放應用夾爪，並把 2 指、3 指與 4 指樣式列在同一產品家族中（SMC，2026）。
致動器本體產生運動，但真正形成抓取的是夾指。活塞、楔塊、齒條、凸輪或連桿帶動爪口，再由安裝的夾指接觸工件。這個分離很重要，因為兩個同缸徑夾爪在一個使用短鋼製夾指、另一個使用長型聚氨酯包覆夾指時，表現可能完全不同。
平行氣動夾爪是夾指以直線、相反方向移動的爪式致動器。角型氣動夾爪是夾指沿弧線旋轉的爪式致動器。三爪夾爪是讓三個夾指朝共同中心閉合的定心致動器。這些定義先用運動方式穩住選型，再談力。
應該比較哪些氣動夾爪類型？
先從爪口運動、工件幾何與接觸表面開始。SMC 的取放類別包含平行型、角型、寬開口型、肘節型與低污染型，這正說明一種夾爪類型無法覆蓋每個自動化工位（SMC，2026）。
| 夾爪類型 | 最適合 | 注意點 |
|---|---|---|
| 兩指平行夾爪 | 盒體、方塊、板材、加工件、可重複的平面 | 需要足夠爪口行程與平行間隙 |
| 三爪定心夾爪 | 圓形零件、軸、襯套、瓶口、定心上料 | 檢查直徑範圍與三指均勻接觸 |
| 角型夾爪 | 治具避讓、短行程、簡單開合搬送 | 爪力會隨夾指角度與接觸位置改變 |
| 180 度角型夾爪 | 巢穴或上料口周圍需要完整開放間隙 | 確認開口角度不會撞到護罩或相鄰工具 |

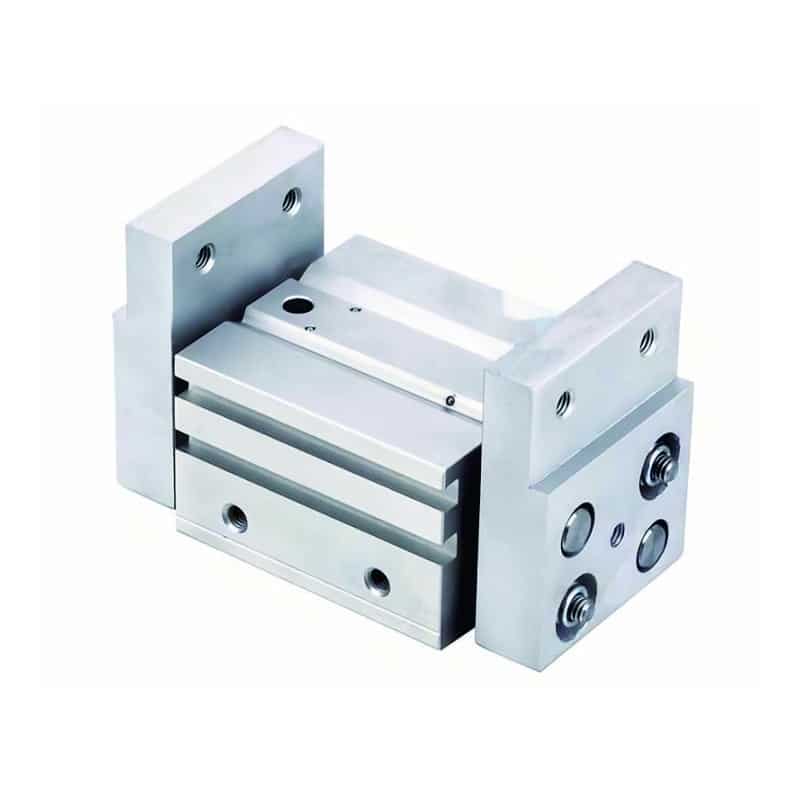

| 寬開口平行夾爪 | 混合零件尺寸與較長進入間隙 | 長夾指會增加爪口力矩負載 |
| 肘節夾爪 | 保持、留置與類似夾具的動作 | 確認釋放狀態與安全排氣行為 |
| 低污染夾爪 | 電子、光學與潔淨搬運 | 空氣品質與防塵套材質會成為選型輸入 |
例如，從輸送線抓取平面鋁塊通常會指向寬開口平行氣動夾爪或緊湊兩指型。必須保持定心的圓形插頭可能指向三爪單元。側牆很高的治具可能偏向角型氣動夾爪，因為夾指可以擺開避讓。
平行與角型氣動夾爪有何不同？
平行夾爪讓爪口沿直線移動，而角型夾爪讓爪口繞樞軸擺動。SMC 列出兩指、三指與四指平行樣式，也在夾爪家族中列出帶速度調整的角型機型（SMC，2026）。
平行夾爪通常適合寬度可預期的零件。它們在整個行程中讓夾指接觸角度保持穩定，因此工件有平面時更容易建模。不過，長夾指造成的側向負載仍需由爪口導向承受。當治具把接觸點移離爪口端面很遠時，緊湊平行本體的實際能力可能下降。
角型夾爪適合間隙比直線爪口行程更重要的工位。夾指會從工件旁旋轉離開，可協助機器人或滑台離開狹窄巢穴。不過，力與接觸幾何會隨開口角度改變。請檢查實際接觸點上的型錄力曲線，而不是只看閉合位置。
三爪、肘節、針式與軟爪夾爪何時適用？
當工件比爪口本體更能決定接觸方式時，使用特殊夾爪。SMC 包含三指與四指平行樣式、肘節支援與低污染機型，而 2025 年一項夾爪自適應研究在變化的爪寬下測試了六種夾爪配置（SMC，2026；arXiv，2025）。
三爪夾爪常用於圓柱形零件，因為閉合時會讓工件定心。肘節夾爪適合壓持或留置任務，閉合後必須抵抗工件移動。針式夾爪可處理真空會漏穿的多孔紡織品、纖維墊或柔軟片材。軟爪與客製墊片則用於外觀面、曲面零件或摩擦條件混合的接觸。
研究也支持一個實用的現場觀點：治具細節會改變抓取行為。2025 年一項指墊研究指出，致動壓力與時序讓摩擦力最多改變 2.8 倍（arXiv，2025）。這不表示每家工廠都需要自適應墊片，而是表示爪口材料、墊片形狀與表面狀態值得與缸徑同等審查。
如何在不傷零件的情況下設定夾持力？
在選擇本體尺寸前，先從工件負載、加速度、爪數與摩擦設定夾持力。2021 年一篇抓取姿態論文使用夾爪行程、表面摩擦與碰撞檢查作為合適抓取的選擇標準（arXiv，2021）。
垂直或動態抓取可用以下公式初步檢查：
每爪所需力 = m x (g + a) x 安全係數 / (摩擦係數 x 爪數)
這個公式只是第一道篩選，不是最終核准。還要加入爪口力矩、夾指長度、工件偏置、衝擊、氣壓公差與表面變化。具體來說，長夾指會增加夾爪導向上的力矩負載。低摩擦塑膠需要比橡膠接觸金屬更高的夾持力。脆弱零件可能需要更大的墊片，讓接觸壓力低於損傷限值。
我們曾分析一些夾爪 RFQ：型錄力看似足夠，但夾指對導向負載而言太長。也遇過相反問題：較大的夾爪能夾住零件，卻在塗層表面留下痕跡。兩種情況的解法都不只是「加大力」。真正的解法是接觸面積、夾指長度、墊片材料，以及更誠實的加速度餘量。
使用氣動夾爪力計算器測試質量、加速度餘量、安全係數、摩擦係數、爪數與可用爪力。如果計算器顯示餘量很窄，不要只靠提高壓力解決。請先檢查夾指設計與使用點供氣。
空氣品質與壓降會改變什麼？
空氣品質與壓降會改變重複性、速度、力與壽命。ISO 8573-1 依粒子、水與油分類壓縮空氣，CAGI 表示每多 2 psig 壓力約會增加 1% 壓縮機功率（ISO，2010；CAGI，2026）。
在工作台上可正常運作的夾爪，如果閥島在尖峰需求時壓力較低，到了機台上就可能漏抓。CAGI 表示設計良好的壓縮空氣系統，從壓縮機出口到使用點的壓降應維持在 10% 以內（CAGI，2026）。因此有用的壓力值，是機台循環時夾爪閥端的壓力。
水分與油也很重要。ISO 8573-1 涵蓋壓縮空氣的粒子、水與油純度等級（ISO，2010）。潮濕空氣會讓閥變慢、沖掉潤滑、腐蝕接頭，並讓小型夾爪發黏。水分目標可參考氣動系統壓力露點。管路造成的力損失可參考氣動系統壓降。
如何在夾爪、真空與客製夾指之間選擇？
先從工件表面選擇保持方式。SMC 的協作機器人抓取頁面把氣動夾爪、電動夾爪、真空夾爪與磁力夾爪列為不同抓取選項，這反映了真實末端工具的取捨（SMC，2026）。
真空適合平坦、密封且面積足夠的表面。它在多孔材料、重紋理、孔洞、油污與粉塵表面上較吃力。當工件提供邊緣、孔、凸台或夾指可定位的形狀時，氣動夾爪更合適。相反地，當零件需要受控方向時，客製夾指往往比更大的夾爪更有效。
2025 年夾爪自適應研究報告六種夾爪配置的平均任務成功率為 93.3%，而該研究設定下的基準範圍為 23.3-26.7%（arXiv，2025）。應把這視為幾何感知抓取的研究證據，而不是生產保證。在生產中，重複性仍取決於治具公差、機器人路徑、空氣品質、感測器與零件變異。
更廣的致動器選型，可把本文與什麼是氣動致動器以及它們如何工作比較。如果爪口夾住後還必須旋轉零件，也請檢查氣動旋轉致動器選型。
氣動夾爪 RFQ 檢查表應包含什麼？
RFQ 應圍繞零件建立，而不只是圍繞夾爪系列建立。CAGI 將需求流量、壓力與空氣品質列為關鍵壓縮空氣選型參數，而夾爪選型還會把工件幾何、爪口行程與接觸材料加入清單（CAGI，2026）。
在要求零件號之前，先提供以下資訊：
- 工件圖面或照片，並標註允許接觸區。
- 零件質量、材質、表面處理、油污、粉塵、毛邊與溫度。
- 所需方向、抓取方向、機器人或滑台加速度，以及週期率。
- 機台運轉期間閥端可用氣壓。
- 夾指長度、近似墊片形狀，以及與爪口端面的任何偏置。
- 所需開口間隙、巢穴幾何與附近碰撞風險。
- 感測需求，例如開、閉、有無零件或夾持確認。
- 空氣品質目標，包括乾燥機、過濾與使用點水分期望。
- 失氣、急停或掉件風險下的安全狀態。
- 偏好的產品家族，例如氣動夾爪、180 度角型夾爪或客製夾指。
作者背景與編輯脈絡可見倍拓氣動關於我們頁面。若要針對特定機台審查，請透過聯絡頁面送出檢查表、照片、圖面與週期資料。
FAQ
氣動夾爪主要有哪些類型？
主要類型包括兩指平行夾爪、三爪定心夾爪、角型夾爪、180 度角型夾爪、寬開口平行夾爪、肘節夾爪、針式夾爪與低污染夾爪。正確類型取決於零件幾何、行程、間隙、摩擦與所需安全狀態。
我應該選平行氣動夾爪還是角型氣動夾爪？
當工件有穩定寬度、平坦接觸面與可預期進入間隙時，選平行氣動夾爪。當夾指必須從巢穴、治具或相鄰工具旁擺開時，選角型氣動夾爪。務必檢查實際接觸點的力。
如何計算氣動夾爪力？
先從工件質量、加速度餘量、安全係數、摩擦係數與爪數開始。實用初估是每爪所需力等於質量乘以重力與加速度，再乘安全係數，除以摩擦係數與爪數。接著檢查夾指長度、偏置與爪口力矩。
什麼時候該用氣動夾爪而不是真空吸盤？
當工件有邊緣、孔、凸台、粗糙表面、多孔材料、油污、粉塵，或需要機械定位的形狀時，使用氣動夾爪。當工件有足夠密封且平坦的面積，並且加速時保持力穩定時，使用真空。
氣動夾爪報價應提供哪些資訊？
提供零件照片或圖面、質量、材質、表面處理、接觸區、所需方向、週期率、加速度、閥端可用壓力、夾指長度、開口間隙、感測需求、空氣品質目標與失氣安全狀態。
