無桿氣缸與標準氣缸：工廠自動化並排比較
對長行程工廠搬送而言，當伸出的活塞桿讓機台過長，或形成不可接受的屈曲工況時，應優先考慮無桿氣缸。當現有空間、支撐負載、安裝方式與維修計畫都能讓較簡單的有桿組件通過時，標準氣缸仍是合理選擇。缸徑與標稱速度不能單獨決定這個比較。
本文以五個關口比較同一 duty：安裝包絡、可用推力、結構負載路徑、停止能量與生命週期整合。它不重複無桿氣缸優點總覽，而是提供工廠自動化工程師、採購與維護人員可直接帶到圖面審查的工作表。
選擇前，請比較現行製造商型錄、ISO 頁面、安全規則與採購要求。每個產品值都必須綁定到明確系列與條件。安裝軸向包絡是組態致動器、移動件、防護與維修空間在行程軸上需要的完整空間。理論氣缸力是壓力乘以有效活塞面積且尚未扣除損失。臨界屈曲負載是細長壓縮構件失去直線穩定性的理想軸向負載。
快速結論：按包絡與負載路徑選擇
在比較型錄推力前，先檢查安裝包絡與負載路徑。Parker OSP-P 型錄列出最高 6,000 mm、1 mm 增量的無桿行程，而 ISO 15552涵蓋 32 到 320 mm 缸徑、額定至 1,000 kPa 的標準氣缸。任何一個規格都不能單獨指出哪個機台布局更安全。
重點摘要
- 在 6 bar 下，Parker 對比較中的兩個 50 mm 範例都列出 1,178 N 理論力。
- 有桿軸需要屈曲檢查；無桿軸需要滑座力矩檢查。
- 比較動態壓力、包絡、移動質量、停止能量、防護與維修可達性。
- 購買能以較低現場生命週期成本通過所有關口的設計。
當滑座可承載負載，且行程軸空間是限制因素時，無桿設計是強候選。相反地，若活塞桿伸出空間足夠、壓縮桿屈曲裕度足夠，且外部導向或支撐治具已承受側向負載，標準設計通常更簡單。
如何在相同 duty 下比較兩種氣缸？

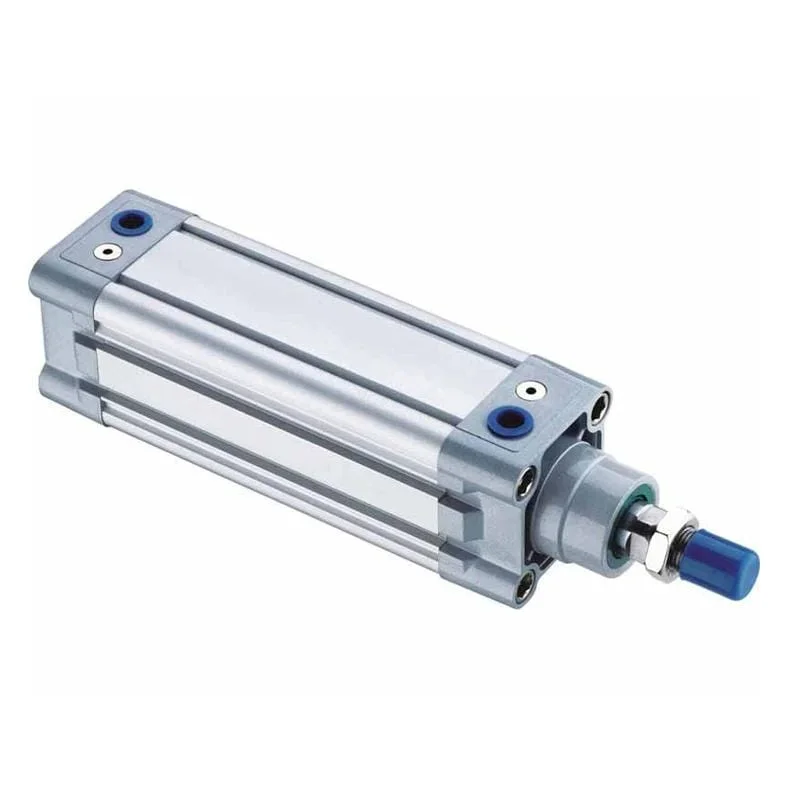

兩個候選方案必須使用相同行程、負載、循環時間、安裝方向、工作壓力與端部條件。Parker 對其 50 mm P1F 標準氣缸與 50 mm OSP-P 無桿氣缸都列出 6 bar 下 1,178 N 理論伸出力，因此本例真正的差異在幾何與負載支撐。
報價前先凍結 duty。若其中一份報價假設靜態調壓器壓力，另一份使用運動中氣缸端壓力，這個比較已經失效。
| 相同 duty 輸入 | 記錄值 | 為什麼候選方案不能不同 |
|---|---|---|
| 所需行程 | Travel, mm | 決定本體、活塞桿伸出、支撐與空氣量 |
| 移動質量 | 所有移動件, kg | 決定加速度與停止能量 |
| 負載中心 | 相對於桿端或滑座中心的 X、Y、Z 偏移 | 產生側向負載與力矩 |
| 方向 | 水平、垂直、傾斜 | 改變重力負載與儲能控制 |
| 運動曲線 | 行程時間、停留、循環率、末端速度 | 決定流量、加速度與緩衝需求 |
| 動態壓力 | 運動中工作端最低壓力 | 決定可用推力 |
| 導向 | 外部導軌、導向滑座或支撐治具 | 決定結構負載路徑 |
| 環境 | 粉塵、清洗、溫度、化學品、潔淨區 | 改變密封、防護與檢查需求 |
| 機台包絡 | 本體、伸出、護罩、管路、感測器、維修間隙 | 決定組件是否可安裝 |
理論力先用 F = pA，再扣除摩擦、背壓與設計裕度。縮回時，單桿氣缸因桿佔面積而使用環形活塞面積。氣缸力與空氣公式有更完整計算。
工具氣壓缸選型缸出力計算器在審查不同負載路徑前，以相同缸徑、壓力、方向、摩擦裕度與安全係數比較兩種概念。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
機台包絡何時決定勝負？

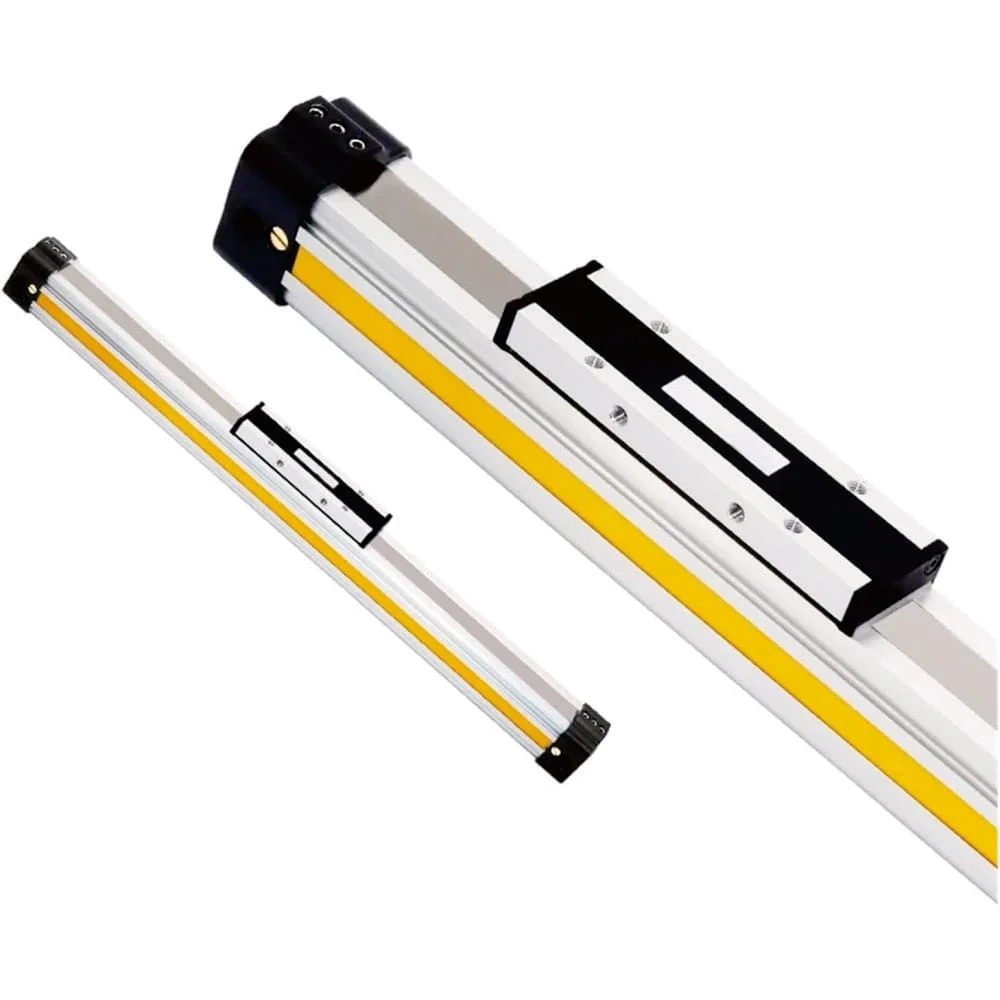

當伸出活塞桿、後方維修空間或滑座間隙與防護及相鄰設備衝突時，機台包絡會決定選擇。Parker 定義 OSP-P 基本本體長度為行程加兩倍 A 尺寸，並提供最高 6,000 mm 行程；最終間隙仍必須來自所選型號尺寸圖與機台布局。
採購圖應比較安裝軸向包絡，而不只是氣缸本體長度。有桿布局需要容納縮回本體、完整外露桿行程，以及維修或防護間隙。無桿布局沒有伸出的活塞桿，但端蓋、安裝件、滑座、拖鏈、吸震器、管路與服務空間仍佔位置。
在這組假設中，有桿總長為 (1,200 + 300) + 1,200 + 120 = 2,820 mm；無桿總長為 (1,200 + 360) + 120 = 1,680 mm。差異 1,140 mm，或有桿包絡的 40.4%。結果只屬於這些明確假設。
推力與負載路徑有何不同？
相同缸徑與壓力可產生相同理論推力，但不會形成相同結構負載路徑。在 6 bar 下，Parker 對兩個 50 mm 範例都列出 1,178 N 理論伸出力；P1F 縮回力為 990 N，OSP-P 在其型錄條件下列出 1,000 N 有效力。
壓力作用於活塞面積產生推力；活塞桿、桿端接頭、滑座、導向、安裝結構與負載偏移，決定推力如何傳到負載且不屈曲、卡滯或超過力矩額定。
| 檢查 | 標準有桿氣缸 | 機械耦合無桿氣缸 |
|---|---|---|
| 力路徑 | 活塞到桿到桿端接頭 | 活塞到內部耦合到外部滑座 |
| 縮回面積 | 因桿面積而減少 | 依產品而定，兩方向都要查 |
| 長行程主要結構檢查 | 伸出桿壓縮屈曲 | 管體支撐與滑座或導向負載 |
| 側向負載 | 用外部導向讓桿免受側載 | 檢查滑座導向或增加外部導向 |
| 偏移負載 | 載入桿端接頭與外部導向 | 產生滑座力與力矩 |
| 對中 | 桿、軸承、治具與導向不得卡滯 | 本體、滑座、導向與治具需保持平行 |
無桿氣缸可能是磁耦合，也可能是開槽機械耦合，並且可有或無整合導向。無桿氣缸類型文章說明這些結構差異。對導向無桿滑台，請用所選型錄座標系同時測試力與力矩；Festo DGC 要求 Fy、Fz、Mx、My、Mz 的正規化組合不超過 1，並納入減速動態負載。完整檢查可看無桿氣缸導向力矩與負載路徑指南。
何時由活塞桿屈曲設定限制？
在接受長行程標準氣缸承受壓縮前，必須檢查活塞桿屈曲。Parker P1F 範例中，50 mm 缸徑、20 mm 桿徑氣缸在 6 bar 承受 0.5 kN 時，採用四倍屈曲安全係數後行程限制為 1,450 mm；實際限制取決於安裝與製造商資料。
Euler 理想柱關係為 Pcr = π²EI/(KL)²。實心圓桿的 I = πd⁴/64。公式說明兩個敏感性：直徑以四次方進入，等效未支撐長度以平方進入分母。這是解釋工具，不是氣缸製造商屈曲圖的替代品。下圖用 20 mm 實心鋼桿、E = 210,000 N/mm²、鉸支端部 K = 1 且不含安全係數，公式依 MIT OpenCourseWare column-buckling reference。
未支撐長度從 1,000 加到 2,000 mm，本例理想臨界負載從 16.278 kN 降到 4.070 kN，僅剩四分之一。真實桿端螺紋、軸承間隙、未對中、衝擊、側向負載與安裝條件都會降低對理想結果的信心。請使用所選製造商允許曲線與安全方法。
安全速度與行程末端能量由什麼決定？
安全速度取決於移動質量、行程末端能量、緩衝能力與閥流量，而不是只取決於致動器類型。SMC MY1B 基本範圍為 100 到 1,000 mm/s，最高 1,500 mm/s 只在指定調整單元下適用，且必須在吸收能力限制內運行。
動能 E = 1/2 mv²，末端速度加倍，緩衝、吸震器、停止器、安裝與導向必須吸收的能量變成四倍。平均行程速度不足以判斷。Parker OSP-P 選型指引指出，該系列進入緩衝時的速度通常約比平均速度高 50%，超出圖表限制時需加外部吸震器。Festo DSBC 資料也列出 32 mm 到 125 mm 缸徑不同的末端撞擊能量值，不能用「缸徑更大」簡化解決。
- 計算總移動質量，包含滑座或桿側治具。
- 建立進入緩衝時的量測或模擬速度。
- 檢查所選氣缸允許緩衝能量與調整範圍。
- 型錄限制不通過時，增加外部吸震器或降低速度。
- 確認閥流量、管路尺寸、排氣限制、動態壓力與循環溫度。
- 驗證導向與安裝能承受減速力與力矩。
詳細流程可參考行程末端緩衝能量與調整指南。
安裝、維護與安全
安裝與維護需求應比較為任務、危害與可達性，而不是尋找通用贏家。CAGI報告，多數設計良好的系統從壓縮機出口到使用點的壓降不超過 10%；OSHA 29 CFR 1910.147要求維修前釋放或限制儲存氣動能源。
| 工作項目 | 標準有桿氣缸 | 開槽無桿氣缸 |
|---|---|---|
| 對中 | 保持桿、軸承、治具與外部導向同軸 | 保持本體、滑座、導向、支撐與治具平行 |
| 導向 | 不要把活塞桿當側向軸承 | 確認整合導向額定或加外部導向 |
| 長行程支撐 | 檢查活塞桿屈曲與外部導向支撐 | 檢查型材支撐間距、撓度與振動 |
| 例行檢查 | 桿面、刮塵、密封泄漏、接頭、安裝、開關 | 密封帶、刮片、滑座、導向、安裝、支撐、開關 |
| 污染控制 | 保護外露桿與密封 | 依型號保護開槽、密封帶、滑座與導向 |
| 更換可達性 | 留出拆桿側零件或氣缸空間 | 留出拆滑座、密封帶、密封或導向空間 |
沒有哪種設計永遠更好維護。Parker OSP-P 操作說明包含密封帶、刮片、密封與滑座作業，並有型號專屬 8,000 km 服務點。標準氣缸手冊則加入桿面、接頭、對中、泄漏與過濾檢查。現場計畫應依所選手冊、環境、循環數、檢查結果與無桿氣缸預防性維護清單建立。
防護應覆蓋滑座或桿、附著負載、末端停止件，以及完整掃掠包絡內的夾點與壓傷點。OSHA 29 CFR 1910.212建立美國工作場所機械防護義務，ISO 4414提供氣動系統設計、安裝、操作與維護安全指引。
長行程搬送選型工作表
工作表應把 duty 轉成可檢查的型錄輸入，再索取報價。Parker 對 P1F 選型建議屈曲安全係數 3.5 到 5，而 NIST equipment guide把採購分成融資、安裝、使用、維護與處置五階段。請把假設與供應商確認限制分開記錄。
| 關口 | 工作表輸入 | 通過條件 | 保留證據 |
|---|---|---|---|
| 1. 相同 duty | 行程、質量、負載中心、方向、運動曲線、動態壓力 | 兩種概念使用相同輸入 | 核准 duty sheet |
| 2. 包絡 | 組態本體、伸出、滑座、安裝、管路、感測器、防護、維修空間 | 組件在所有位置都可安裝 | 尺寸圖或 CAD 疊圖 |
| 3. 推力 | 最低動態壓力下伸出與縮回力 | 所需力加指定裕度可用 | 計算與壓力曲線 |
| 4A. 有桿路徑 | 桿徑、未支撐壓縮長度、安裝係數、導向 | 屈曲與側載限制通過 | 製造商屈曲圖 |
| 4B. 無桿路徑 | 滑座力、負載偏移、組合力矩、支撐間距 | 每個靜態與動態導向限制通過 | 製造商負載計算 |
接著處理運動、安全、生命週期與商務關口：
| 關口 | 工作表輸入 | 通過條件 | 保留證據 |
|---|---|---|---|
| 5. 停止 | 總移動質量、緩衝入口速度、能量、外部停止 | 緩衝或吸震器在額定內 | 能量計算 |
| 6. 空氣路徑 | 閥流量、管內徑與長度、接頭、排氣、duty | 運動中壓力與速度穩定 | 氣路圖與實測曲線 |
| 7. 安全 | 防護、lockout、重力限制、安全排氣、重啟 | 風險控制符合現場要求 | 風險評估與驗證 |
| 8. 生命週期 | 可達性、備件、清潔、檢查、訓練、更換時間 | 維護計畫實用 | 手冊、零件表、服務計畫 |
| 9. 商務 | 組態硬體、整合、安裝、停機、處置 | 報價範圍一致 | 供應商報價矩陣 |
偏好的致動器不是功能清單最短的，而是未解工程假設最少的。每列標記 pass、recheck 或 supplier confirmation required。低零件價格若缺少導向、吸震器、防護、支撐、調試或更換可達性，就不能直接比較。成本式可寫為：Total installed cost = configured actuator + guide and load hardware + controls and air hardware + guarding and safety hardware + structure and mounting + installation and commissioning。
接著加入實測用氣、泄漏、檢查工時、服務零件、預期停機、備件交期與處置。DOE compressed-air sourcebook建議建立壓力、流量、功率、duty 與泄漏基準，並用計算與供應商報價支持預測節省。供應商審查前，先凍結工作表，再分別比較標準氣缸產品家族與無桿氣缸產品家族。
工程師常問的無桿與標準氣缸問題
需要以型號專屬方式回答推力、側向負載、導向、安裝、速度、緩衝與維修空間。ISO 15552 標準氣缸尺寸涵蓋 32 到 320 mm 缸徑、額定壓力最高 1,000 kPa；Parker OSP-P 行程供應到 6,000 mm。這些範圍描述不同設計限制，不是通用贏家。
無桿氣缸一定比標準氣缸更節省空間嗎？
無桿氣缸通常需要較少軸向空間，因為沒有活塞桿伸出缸筒外。最終機台包絡仍取決於端部餘量、安裝硬體、滑座間隙、感測器、管路、防護與維修空間。
相同缸徑的無桿與標準氣缸會產生相同推力嗎？
相同缸徑與壓力下，理論伸出力可能相近。可用力會因密封摩擦、壓力損失、運動方向與安全裕度而不同。標準氣缸縮回力通常較低，因為活塞桿減少有效面積。
什麼時候標準氣缸是更好的選擇？
標準氣缸常適合短或中等行程、簡單推拉、外部導向負載、熟悉的安裝方式，以及重視常用備件的工廠。仍要確認活塞桿屈曲、側向負載與安裝長度可接受。
工程師什麼時候應選無桿氣缸？
當長行程搬送軸向空間受限，且移動滑座對布局有利時，無桿氣缸是強候選。仍需驗證導向能力、組合力矩、停止能量、速度、緩衝、污染防護與維修可達性。
無桿或標準氣缸 RFQ 應包含哪些資訊？
請列明所需行程、移動質量、方向、可用壓力、目標速度、循環率、安裝方式、負載偏移、外部導向、所需緩衝、環境、接口與感測器偏好、可用機台包絡，以及適用安全要求。
結論：依包絡與負載路徑決定
決策應基於安裝包絡、受支撐的負載路徑、屈曲裕度、停止能量與維修可達性，再用所選製造商資料驗證。Parker 的兩個 50 mm 範例在 6 bar 下都產生 1,178 N 理論伸出力，但縮回、導向、力矩與包絡檢查仍不同。相同推力不代表設計可互換。
無桿氣缸勝出，是因為較短軸向布局解決真實機台限制，且滑座、支撐、空氣路徑與停止檢查都通過。標準氣缸勝出，是因為活塞桿伸出能被接受，且屈曲、導向、停止與可達性以較低安裝生命週期成本通過。兩個結論都必須以所選型號與實測 duty 為條件。
來源註記
以下來源均於 2026-07-10 查閱。型錄值維持型號專屬；購買前請確認現行組態料號與版次。
- ISO 15552:2018，用於 32 到 320 mm 缸徑範圍與 1,000 kPa 額定壓力範圍。
- Parker OSP-P Pneumatic Rodless Cylinders and Linear Guides，用於行程、8 bar 最大壓力、本體長度關係、理論/有效力、負載、緩衝、支撐與工作限制。
- Parker P1F ISO 15552 catalogue，用於 50 mm 力比較、屈曲範例與 3.5 到 5 屈曲安全係數。
- Festo Linear drives DGC，用於機械耦合無桿結構、負載組合與動態力矩檢查。
- Festo DSBC to ISO 15552，用於有桿氣缸結構與行程末端撞擊能量範例。
- Festo General operating conditions，用於壓力面積力關係與摩擦扣除。
- SMC MY1B mechanically jointed rodless cylinder catalog，用於工作壓力、活塞速度、負載選擇、緩衝與吸收能力限制。
- MIT OpenCourseWare, Elastic Buckling of Long Slender Columns，用於 Euler 臨界負載公式與圓截面慣性矩。
- CAGI Pressure Drop Technical Brief，用於 10% 壓降基準。
- Parker OSP-P Operating Instructions，用於調試、防護、卸壓、服務作業與 8,000 km 服務點。
- OSHA 29 CFR 1910.147 與 OSHA 29 CFR 1910.212，用於儲能控制與機械防護。
- ISO 4414:2010，用於氣動系統安全。
- NIST equipment pre-purchase guide，用於生命週期採購階段。
- DOE compressed air sourcebook，用於量測基準、系統分析與節省證據。
- AVENTICS, Rodless cylinders – RTC series，用於嵌入式產品結構概覽。
