迷思與事實：無桿氣缸負載能力的常見誤解
無桿氣缸負載能力不是單一有效載重數字。它是推力、導軌力矩、滑台支撐、耦合型式、行程長度、速度、端點停止能量，以及致動器運動時實際壓力共同作用後的結果。無桿氣缸可以搬運相當嚴肅的負載，但前提是在選缸徑前先把負載路徑查清楚。
這才是實務答案。迷思不只是「無桿氣缸很弱」。更大的迷思是相信型錄上的推力數字就能證明機台會安全運轉。它不能。
重點摘要
- SMC MY1 機械接合式無桿氣缸列出 10 mm 到 100 mm 缸徑，以及 0.1-0.8 MPa 操作壓力。
- 無桿設計移除了外露活塞桿挫曲問題，但導軌力矩與止擋衝擊仍會限制可用負載。
- 在相信任何負載宣稱前，請檢查推力、力矩、運動中壓力、速度、緩衝與 RFQ 幾何資訊。
無桿氣缸負載能力是指在推力、導向、力矩、速度、停止、安裝與供氣一起檢查後，無桿氣動軸真正能移動的可用負載。導軌力矩是負載偏離滑台中心線時形成的俯仰、翻滾或偏擺負載。型錄推力只是壓力乘以面積的力，還沒有扣除真實機台條件。
技術審查說明：本文由 Jack Chen 為倍拓氣動撰寫，發布前依製造商型錄核對。公司背景請參考 /about-us/。對於懸掛負載、垂直軸、防護機械或重心資料不清楚的案件，訂購前請先帶圖紙透過 /contact/ 聯絡倍拓氣動工程團隊。
以我們經驗，第一個錯誤的負載能力決策通常不是選錯缸徑，而是缺少草圖。如果沒有人標出負載重心、支架偏移與端點止擋位置，導軌計算一開始就是猜測。
工具氣壓缸選型缸出力計算器在檢查無桿氣缸導軌負載前，先依缸徑、工作壓力、摩擦裕量與安全係數估算理論推力與安全調整後推力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
簡短答案：無桿負載能力是一項負載路徑檢查
SMC MY1 型錄把產品族定位為機械接合式無桿氣缸，缸徑從 10 mm 到 100 mm，基本操作壓力範圍為 0.1-0.8 MPa（SMC MY1 catalog，2015，檢索於 2026-07-08）。這些數字可以開始審查，但不能結束審查。
請使用以下層級：
- 在最低量測工作壓力下，氣缸是否有足夠理論推力？
- 滑台或外部導軌是否能承受俯仰、翻滾與偏擺力矩？
- 行程長度是否需要中間支撐或不同致動器系列？
- 軸是否能停止移動負載，而不敲擊端蓋或導軌？
- 閥、氣管與排氣路徑是否能在運動中維持壓力與速度？
若要看更廣的型式差異，請閱讀 無桿氣動缸型式指南。本文只聚焦一個採購問題：負載能力假設是否成立。
迷思 1：無桿氣缸一定是輕載用途
SMC MY1 系列包含 5 種導軌家族，從基本型到高剛性線性導軌型；其高剛性 MY1HT 50/63 功能頁列出該示例家族最大負載質量為 320 kg（SMC MY1 catalog，2015，檢索於 2026-07-08）。事實是：結果取決於系列。有些無桿氣缸是輕載，有些則為較重的導向工作而設計。
更安全的說法是：無桿氣缸不是自動弱，也不是自動重載。答案取決於精確系列、導軌型式、行程、安裝、負載偏移、速度、止擋安排與可用空氣壓力。
不要複製通用「可承載幾磅」表格，除非它來自同一型號與同一操作條件。同樣 63 mm 缸徑，在不同產品家族中不是同一個設計。真正的限制可能是滑台與導軌。
| 迷思說法 | 較好的工程說法 |
|---|---|
| 無桿氣缸只適合輕負載 | 有些無桿家族是輕載；導向型與高剛性家族在遵守力矩限制時可承受較高負載 |
| 缸徑越大，有效載重就一定越大 | 較大缸徑會增加推力，但導軌仍可能過載 |
| 負載能力是單一型錄數字 | 負載能力取決於質量、偏移、速度、支撐、停止與空氣壓力 |
| 所有無桿型式行為都一樣 | 磁耦式、機械接合式、鋼索式與導向式有不同負載限制 |
我們常看到買方只提供「負載重量」，卻沒有提供「負載偏移」。缺少這段距離，對選型的影響可能比重量本身更大。8 kg 的緊湊治具板若離滑台很遠，可能比靠近滑台安裝的 16 kg 板更傷導軌。
迷思 2：推力計算通過，負載就安全
SMC MY1 選型流程在選定型號前會檢查負載質量、允許力矩、行程端緩衝、氣口變化與磁性開關安裝（SMC MY1 catalog，2015，檢索於 2026-07-08）。事實：壓力面積推力只是無桿負載能力審查的一道關卡。
推力仍然重要。第一輪可用：
理論推力 = 工作壓力 x 有效活塞面積
可用設計推力 = 理論推力 - 摩擦裕量，然後除以安全係數
對許多無桿設計而言，不像單桿氣缸縮回時會因外露活塞桿而扣除面積。不過型錄仍決定真實答案。密封拖曳、耦合型式、滑台摩擦、導軌預壓、壓降與加速度都會降低可用運動力。
請用這個實務順序，不要只停在推力：
| 檢查項目 | 回答什麼問題 | 為什麼重要 |
|---|---|---|
| 推力 | 空氣壓力能否移動負載？ | 缸徑與壓力決定起始力 |
| 靜態力矩 | 導軌能否在靜止時承受偏移負載？ | 高支架會造成俯仰或翻滾 |
| 動態力矩 | 導軌能否承受加速、減速與衝擊？ | 快速停止可能超過靜態假設 |
| 緩衝或油壓緩衝器 | 軸能否無損停止？ | 移動質量儲存動能 |
| 運動中壓力 | 致動器是否真的收到選型用壓力？ | 調壓器壓力錶在流動時可能誤導 |
| 環境 | 粉塵、沖洗或高溫是否改變摩擦與磨耗？ | 負載能力不能與可靠性分開 |
基礎物理可參考 氣動缸理論指南，其中更深入說明壓力、面積、流量與機械負載路徑。
迷思 3：無桿氣缸消除了所有長行程限制
Parker OSP-P 型錄列出標準行程可達 6000 mm，長行程版本可達 41 m，但同時把基本氣缸與線性導軌版本、負載與力矩資料分開（Parker OSP-P catalog，2025，檢索於 2026-07-08）。事實：移除外露活塞桿有助於活塞桿挫曲，但不會移除所有長行程限制。
傳統活塞桿氣缸在長而無支撐的活塞桿推負載時，可能遇到壓縮挫曲。無桿氣缸避開這個特定外露桿問題，因為負載由缸體旁的滑台承載。這確實是優點。
不過，長行程無桿軸仍有以下限制：
- 缸管或型材可能需要中間支撐。
- 滑台導軌必須承受靜態與動態力矩。
- 閥與氣管必須填充並排出更大空氣容積。
- 端點止擋與緩衝必須吸收移動能量。
- 拖鏈、氣管與感測器需要行程空間。
正確比較不是「無桿沒有極限」。正確比較是「哪個限制先出現：活塞桿挫曲、機台長度、導軌力矩、壓降，還是停止能量？」
若要檢查行程端衝擊，請搭配 氣動缸緩衝指南。
迷思 4：密封帶決定負載能力
SMC MY1 型錄列出防塵密封帶與 NBR 內襯等特徵，但同一產品族的選型仍分開檢查導軌型式、允許力矩、負載質量與緩衝（SMC MY1 catalog，2015，檢索於 2026-07-08）。事實：密封系統影響洩漏與摩擦；導軌與滑台才決定負載路徑是否可接受。
這個迷思會出現，是因為密封帶很長而且看得見。它看起來像機械接合式無桿氣缸的決定性零件。但在使用中，密封帶不是主要結構軸承。如果負載懸伸在滑台外，導軌承受力矩。如果端點停止很猛烈，導軌與安裝面承受衝擊。
這不代表密封帶不重要。受損密封帶會造成洩漏、污染進入、摩擦突增與運動不一致，讓一支原本良好的氣缸表現得像推力不足。不過，更換密封帶不會修好導軌過載問題。
請用這樣的拆分：
| 症狀 | 不要先假設 | 優先檢查 |
|---|---|---|
| 槽口沿線有嘶聲 | 負載太重 | 密封帶、防塵帶、滑台密封、壓降測試 |
| 滑台單側磨耗 | 密封材料不好 | 偏移負載、導軌力矩、導軌對位 |
| 軸在負載下停滯 | 缸徑太小 | 運動中壓力、閥流量、導軌摩擦 |
| 新密封帶很快失效 | 替換件品質差 | 安裝損傷、槽內髒污、力矩過載 |
另一篇 無桿氣缸密封帶技術 說明密封帶失效路徑。本文維持在負載能力範圍。
迷思 5：加大缸徑能解決所有負載問題
CAGI 表示，設計良好的壓縮空氣系統，從空壓機出口到使用點的壓降不應超過 10%；每增加 2 psig 過量壓力，空壓機功率約增加 1%（CAGI，2026，檢索於 2026-07-08）。事實：更大缸徑與更高壓力可能掩蓋不良空氣路徑，同時提高成本。
較大缸徑會提高理論推力，因為活塞面積隨直徑平方上升。這是真的。陷阱是把推力當成唯一缺口。如果軸變慢是因為氣管太小、消音器堵塞，或閥無法快速排氣，較大缸徑反而會讓空氣容積問題更嚴重。
請使用致動器端壓力，不只看調壓器壓力。靜態壓力錶可能顯示 0.6 MPa，但氣缸口在運動中大幅下降。這表示負載能力計算使用了致動器實際沒有收到的壓力。
當無桿軸看起來推不動時，請檢查：
- 負載行程中，在氣缸口量測到的壓力。
- 閥流量、氣管內徑、接頭限制與排氣消音器狀態。
- 導軌摩擦與滑台對位。
- 實際移動質量與加速度。
- 端點反彈或過度緩衝。
- 槽口或導軌附近的空氣品質、水、油與污染。
若要做迴路層級檢查，4 位 5 口閥控制無桿氣缸 是實用的搭配文章。
負載能力選型檢查表
SMC 型號選擇流程包含負載質量、允許力矩、緩衝、氣口與開關安裝；Parker 則把基本無桿氣缸與線性導軌選項分開（SMC MY1 catalog，2015；Parker OSP-P catalog，2025，檢索於 2026-07-08）。請使用符合該順序的檢查表，而不是只問缸徑與行程。
詢問無桿氣缸能否承載前，請提供以下資訊：
| RFQ 輸入 | 為什麼會改變負載能力 |
|---|---|
| 負載質量，包含治具與產品 | 決定靜態負載與加速力 |
| 負載中心相對滑台的偏移 | 產生俯仰、翻滾或偏擺力矩 |
| 行程與安裝支撐間距 | 影響缸體支撐、下垂、氣管路線與感測器位置 |
| 安裝方向 | 改變重力方向與導軌負載 |
| 伸出與縮回時間 | 產生加速度與停止能量 |
| 運動中致動器工作壓力 | 決定可用推力，不只是理論推力 |
| 閥、氣管長度與消音器 | 控制實際流量與速度 |
| 停止方式與緩衝設定 | 控制行程端衝擊負載 |
| 無桿型式 | 磁耦式、機械接合式、鋼索式與導向式失效方式不同 |
| 環境 | 粉塵、沖洗、高溫、油與潔淨室規則會改變摩擦與磨耗 |
實用的 RFQ 行可以這樣寫：「行程 1800 mm、水平搬送、移動質量 18 kg、滑台偏移 110 mm、運動中量測壓力 0.6 MPa、伸出時間 1.5 s、兩個端點感測器、無沖洗。」這樣工程審查才有真實資料可檢查。

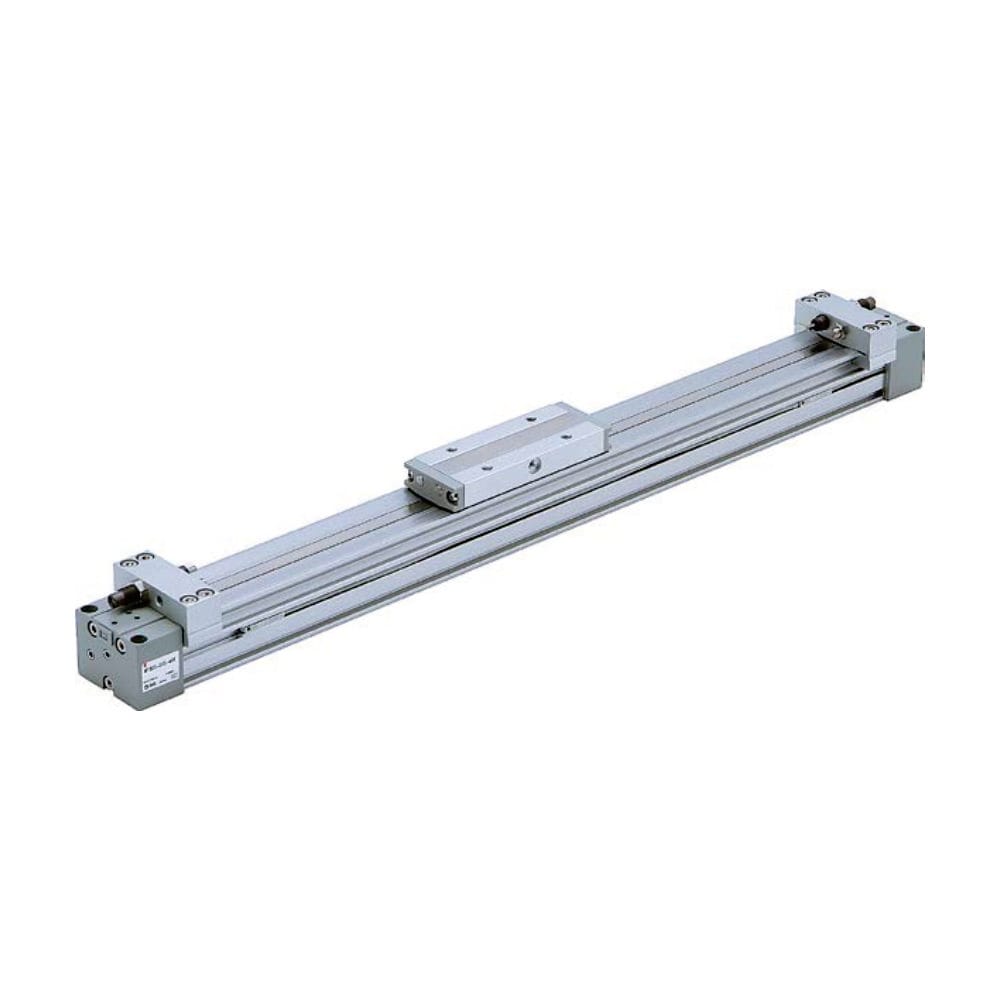

產品層級選型時，請把 OSP-P 模組化無桿氣缸、DGC 無桿氣缸 與 MY1H 精密無桿氣缸 放在實際負載路徑下比較。
無桿氣缸負載能力常見問題
以下 5 個答案使用相同來源邊界：SMC 0.1-0.8 MPa MY1 資料、Parker 無桿氣缸型錄結構、CAGI 10% 壓降指引，以及基本壓力面積推力方程。它們用於第一輪選型，不是最終型錄核准。
無桿氣缸可以承受重負載嗎？
可以，有些無桿氣缸家族能承受較重負載，但必須在精確型錄系列、導軌型式、壓力、速度、力矩與支撐限制內。不要使用通用磅數。從推力開始，接著檢查滑台力矩、行程支撐、停止能量與運動中壓力。
無桿負載能力會比傳統活塞桿氣缸高嗎？
有時會。無桿氣缸移除了外露活塞桿，可解決長行程挫曲與空間問題。不過，它同時需要檢查滑台、導軌、耦合、密封帶與支撐。較好的設計，是第一個限制因素能被機台接受的設計。
密封帶會限制無桿氣缸負載能力嗎？
密封帶通常不是主要結構承載件。它在機械接合式設計中控制洩漏、污染與摩擦。負載能力主要透過推力、滑台導軌額定、力矩負載、止擋衝擊與安裝剛性來檢查。密封帶不良會降低性能，但不等同於導軌能力。
無桿氣缸選型應使用多少安全係數？
許多早期氣動選型審查，在穩定且已知的工況下會從 1.2 到 1.5 左右開始；當負載、摩擦、壓力、衝擊或環境不確定時會提高。最終值應來自機台風險、型錄指引、導軌力矩、停止能量與現場安全做法。
負載能力審查應提供哪些資訊？
請提供行程、移動質量、負載中心偏移、安裝方向、目標行程時間、運動中量測壓力、閥與氣管資訊、停止方式、感測器計畫、環境，以及照片或草圖。替換工作還要在要求加大缸徑前附上型號標籤與滑台照片。
來源說明
這次重寫移除了來源草稿中缺乏支撐的高負載案例宣稱，也移除舊的 ISO 60821 與 ISO 73318 引用，因為這些頁面不能支撐氣動壓力倍增或負載額定說法。
- SMC MY1 mechanically jointed rodless cylinder catalog，2015，檢索於 2026-07-08。用於 MY1 缸徑範圍、0.1-0.8 MPa 操作壓力、導軌家族結構、選型流程、負載質量、允許力矩與緩衝檢查。
- Parker Origa OSP-P catalog，2025，檢索於 2026-07-08。用於無桿氣缸行程、壓力、導軌變體、負載、速度與支撐框架。
- CAGI Working with Compressed Air，2026，檢索於 2026-07-08。用於壓降、過量壓力、壓縮空氣成本與空氣系統選型背景。
- ASTM D1414-15，檢索於 2026-07-08。僅用於說明原始 O-ring 老化引用為何不能證明無桿氣缸負載能力。
- AutomationDirect rodless cylinder overview，2020，檢索於 2026-07-08。用於一般無桿氣缸定義與緊湊運動背景。
