氣動氣缸位置感測技術指南

氣動氣缸位置感測是使用開關、近接感測器、位移感測器或編碼器，告訴控制器氣動致動器在行程中的位置。感測器可能只需要證明「已伸出」或「已縮回」，也可能回報某個區域、量測到的類比位置，或用於閉迴路控制的數位位置值。

實務選型要先從控制問題開始。你需要的是安全的端點確認、中段行程視窗、真正的連續位置，還是伺服氣動軸的回授訊號？這四種任務會用到不同感測器、不同 PLC 輸入，也需要不同的試車測試。低成本簧片開關可能很適合夾具，卻不適合必須停在多個配方位置的切削頭。

重點摘要

當 PLC 只需要端點或簡單區域確認時，使用簧片開關或固態氣缸開關。

當控制器需要整個行程的量測位置時，使用 LVDT、磁致伸縮感測器、電位器或線性編碼器。

TE Connectivity 說明 LVDT 可量測非常小的位移，部分配置可支援最高 +/-30 inches 的位置範圍，但機台精度仍取決於安裝、負載、空氣行為與測試方法。

請把位置回授視為一個系統：致動器、導向、閥、感測器、電纜、PLC 輸入與驗收測試都要一起看。

我們在重寫前檢查了原始草稿，發現一張感測器比較圖有重複座標軸、拼字錯誤標籤與不清楚的圖例。該圖已移除。本版改用決策樹與有來源支持的選型規則，而不是重複使用有問題的視覺圖。

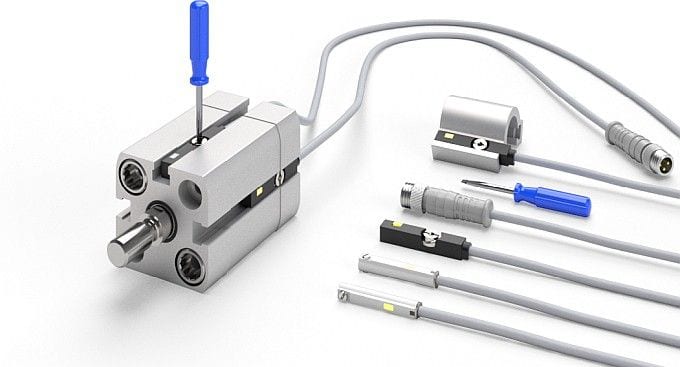

氣動氣缸位置感測配置，包含外部感測器配線與自動化控制器情境。 — 先定義控制器必須信任的訊號：端點、區域、量測位置或閉迴路回授。

氣動氣缸位置感測需要證明什麼？

氣動氣缸位置感測需要證明四件事之一：致動器已到達端點、致動器已進入指定區域、移動件位於某個量測位置，或該軸已依受控運動曲線移動。前兩項是離散感測任務；後兩項需要連續回授或更高解析度的位置裝置。分清這一點，可以避免多數錯誤採購，因為機台完成後，開關不會突然變成編碼器。

如果氣缸只在兩個機械止點之間移動，一對氣缸開關通常就足夠。PLC 問的是：「氣缸是否在逾時前到達伸出開關？」如果製程需要選定停止點，問題就變了。控制器現在問的是：「滑座現在在哪裡？」若要回顧基本氣缸循環，可參考氣動氣缸在自動化中如何工作指南。

端點感測是用離散訊號確認最終或接近最終的位置，通常接到標準 PLC 數位輸入。

連續位置回授是在整個行程上的量測訊號。依裝置與控制器不同，它可以是類比、增量、絕對或網路資料。

以我們的經驗，昂貴的錯誤往往是在定義「精度」之前就購買「更精密的感測器」。感測器可能能解析很小的移動，但機台仍可能因導軌撓曲、氣缸密封黏滯或負載位移而錯過工件。請先定義製程結果，再選感測器。

快速比較：感測器選擇

下表是起點，不是型錄替代品。它把感測任務與輸出訊號分開，請在詢問料號前先用它檢查方向。

控制需求	常見感測器選擇	PLC 或控制器輸入	最適合	注意點
伸出/縮回確認	簧片開關或固態氣缸開關	離散 PNP/NPN	兩位置氣缸與夾具	磁力強度、溝槽配合、電纜走線
區域偵測	多個氣缸開關或外部近接感測器	多個離散輸入	取放視窗、移載確認、分度定位	開關間距與 PLC 邏輯
短行程量測位置	LVDT 或電位器	類比電壓/電流	壓裝、夾持、量測或測試治具回授	機械連桿與訊號調理
長行程量測位置	磁致伸縮感測器或線性編碼器	類比、SSI、IO 或編碼器輸入	導向滑台、無桿軸、可調止點	安裝直線度與環境保護
運動曲線控制	回授感測器加比例閥與控制器	運動、類比或高速介面	伺服氣動定位	調校、供氣、負載與驗收測試

依端點、區域、量測位置與伺服氣動曲線控制選擇氣動氣缸位置感測器的決策樹。 — 開關回答到位問題。回授感測器回答位置問題。伺服氣動軸同時需要回授與控制。

哪些感測器類型適合端點與區域偵測？

磁性氣缸開關適合許多端點與區域偵測任務，因為活塞磁鐵會隨氣缸移動，並觸發安裝在本體溝槽或缸筒旁的感測器。SICK 將磁性氣缸感測器歸在用於氣動氣缸偵測的位置感測器類別中（SICK Magnetic Cylinder Sensors，2026）。這個類別涵蓋常見自動化需求：用小型感測器告訴 PLC 活塞已通過已知位置。

簧片開關

簧片開關是簡單的磁性開關。當活塞磁鐵進入範圍時，簧片接點閉合。它成本低、容易理解，適合基本伸出/縮回回授。但它也有限制：接點可能彈跳，反應會受磁力強度與安裝位置影響，也不適合量測連續運動。

當機台有兩個穩定端位、循環速度中等，且使用標準 PLC 數位輸入時，可使用簧片開關。例如包裝擋料門可能只需要在輸送帶重新啟動前確認「門升起」與「門下降」。

固態氣缸開關

固態開關使用電子感測，而不是機械簧片接點。它通常適合更高循環次數、更乾淨的開關動作與緊湊的感測器溝槽。有些型號含 LED 指示或短路保護。不過輸出型式必須匹配 PLC 輸入。PNP 感測器接到 NPN 輸入，不會因為機械安裝正確就變得可靠。

以我們的經驗，許多「感測器不良」電話其實是配線問題。移動開關前，請確認電壓、PNP 或 NPN、常開或常閉、接頭腳位與輸入 common。

外部近接感測器

外部近接感測器偵測的是旗片、支架、滑座或目標物，而不是活塞磁鐵。當氣缸本體沒有感測器溝槽、活塞磁鐵偏弱，或真正的製程基準不是活塞時，它們很有用。最後一點很重要。有時 PLC 應確認的是導向滑台或夾爪，而不是內部活塞。

外部感測器會增加支架與對準工作。好處是可以控制目標物。如果治具位置比活塞位置更重要，就感測治具。

什麼時候需要連續位置回授？

當端點開關無法回答製程問題時，就需要連續位置回授。如果氣缸必須停在配方位置、記錄量測位移、跟隨速度曲線，或證明不是硬止點的最終位置，請使用位置感測器或編碼器。TE Connectivity 說明，LVDT 會把直線運動轉成電氣訊號，某些配置可支援非常小的位移量測，也可支援最高 +/-30 inches 的位置（TE Connectivity LVDT Tutorial，2026）。

重點是把感測器能力與機台結果分開。高解析度感測器可以回報氣動系統在負載下無法重複的運動。空氣會壓縮，密封會產生摩擦，滑座也可能撓曲。因此，RFQ 應同時說明感測器訊號與驗收測試。「500 mm 行程上的類比位置」還不完整；「在 6 bar 供氣下，讓帶載滑座保持於 +/-0.5 mm 內 2 秒」才可測試。

電位器

線性電位器會產生與位置相關的電壓。它容易接到許多類比輸入，對短到中等行程可能具成本效益。取捨在於機械磨耗與連桿品質。如果振動、粉塵、沖洗或長壽命是優先事項，請仔細檢查機械結構。

LVDT

LVDT 是具有可動鐵芯的非接觸式電感位移感測器，常見於量測、測試、壓裝、夾持與短行程回授任務。TE 提到 AC LVDT 需要外部訊號調理，而 DC LVDT 內含電子元件。這個選擇會影響盤內配線、雜訊行為與備品規劃。

磁致伸縮感測器

磁致伸縮感測器可以在沒有滑動電氣接點的情況下提供絕對位置。當行程較長、環境屬工業現場，且控制器在上電後需要可重複的位置值時，常會考慮它。報價前請匹配有效行程、安裝方式、輸出型式與更新行為。

線性編碼器

線性編碼器適合需要量測滑座位置，而不是只量測活塞位置的導向軸。HEIDENHAIN 將線性編碼器分成封閉式與開放式，這是很有用的設計區分，因為污染、冷卻液、粉塵與對準公差都會影響選擇（HEIDENHAIN Linear Encoders，2026）。潔淨實驗室軸與木屑移載線不應使用相同回授方案。

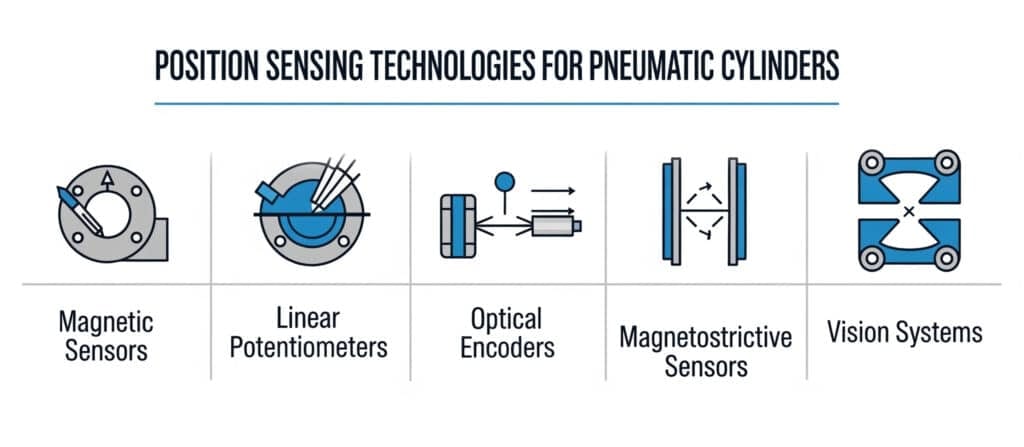

氣動氣缸位置感測技術概覽，顯示離散開關、類比感測器與線性回授概念。 — 當製程需要量測位置，而不只是到位確認時，連續回授才有正當性。

PLC 介面應如何影響感測器選擇？

PLC 介面應在採購單之前就影響感測器選擇。感測器若適合氣缸卻不適合控制器，會造成現場重新配線、轉換盒或隱藏的時序故障。請檢查電壓、輸出型式、輸入卡、掃描時間、類比解析度、屏蔽、電纜長度與診斷需求。對基本兩位置氣缸來說，數位輸入就足夠。對量測位置來說，控制器需要程式可縮放與驗證的類比、編碼器、串列或網路資料。

離散感測器通常會提出四個問題：輸出是 PNP 還是 NPN？常開還是常閉？是否使用現場可用的 24 VDC 供電？輸入卡是否共用相同 common？這些細節看似很小，直到機台出貨到使用相反輸入慣例的工廠。

類比回授會提出不同問題。訊號是 0-10 V、4-20 mA 還是其他範圍？斷線時會發生什麼？輸入解析度是否足以達到公差目標？電纜屏蔽是否正確接地？有雜訊的類比訊號可能看起來像氣缸漂移，但真正故障其實是電氣雜訊。

編碼器式回授還會增加時序問題。控制器接受增量脈衝、絕對資料還是 fieldbus 物件？掃描或運動任務讀取位置的速度是否足夠？機台上電後是否需要不回原點就取得位置？這些問題應在控制審查中處理，而不是留到試車最後。

若使用比例或伺服氣動定位，請把本文與伺服控制氣動系統與定位精度文章一起閱讀。單靠感測器不會閉迴路。閥、控制器、調校、供氣與機構，才決定回授是否能轉成可用的運動。

哪些位置感測器最適合無桿氣缸？

無桿氣缸需要相同的感測決策，但移動件通常是滑座，而不是活塞桿端。若只是簡單端點確認，只要氣缸設計支援，沿著缸體安裝磁性開關可能就足夠。若是長行程定位，更有用的回授點常常是滑座、導軌或工具板。因此，無桿軸常在機架上使用外部線性編碼器、磁致伸縮感測器或多個區域感測器。

無桿氣缸也讓感測器安裝更容易被看見。長行程會放大電纜管理問題。滑座運動可能穿越沖洗噴霧、粉塵、防護罩或操作員接近區。如果感測器電纜每個循環都會彎折，請在選氣缸時同時規劃拖鏈、接頭與應力釋放。

以我們的經驗，最佳無桿氣缸感測方案從負載開始。如果製程基準是工具板，就感測工具板或導向滑座。如果製程只需要行程末端確認，不要為了讓設計看起來更高階而加線性編碼器。正確的感測器，是能在負載下證明所需狀態的最低複雜度裝置。

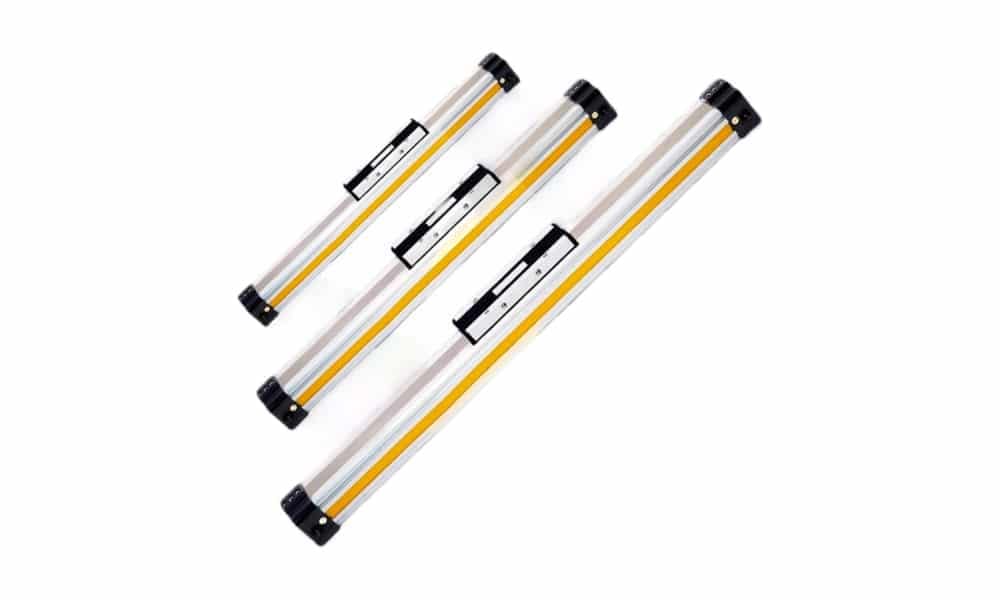

作為外部位置感測參考點的無桿氣動氣缸本體與滑座。 — 對無桿氣缸而言，先決定 PLC 必須感測的是活塞磁鐵、滑座，還是真正的工具基準。

若要了解更廣泛的機械取捨，無桿氣缸優勢指南說明了長行程、緊湊佔地與滑座承載如何改變感測器方案。

環境、EMI 與安裝如何改變答案？

環境會改變答案，因為感測器失效方式不同。磁性開關可能受到弱觸發或外部磁場干擾。類比回授可能拾取電氣雜訊。光學或開放式編碼器系統可能受髒污、油霧、冷卻液或切屑影響。電位器會磨耗。電纜外被可能因沖洗化學品或反覆彎折而裂開。感測器資料表很重要，但感測器周圍的安裝同樣重要。

設計審查時請使用以下環境清單：

溫度：檢查感測器額定、電纜外被、接頭與任何放大器電子元件。
潮濕與沖洗：檢查 IP 等級、接頭密封、電纜入口方向與積水點。
粉塵與切屑：除非已規劃防護與清潔，否則避免使用外露光路。
磁場：盡可能讓磁性氣缸開關遠離強外部磁場。
振動：鎖固感測器支架，並保護接頭不受週期性移動影響。
EMI：讓類比與編碼器電纜遠離電磁閥線圈、驅動器、焊機與動力配線。
機械基準：感測真正定義製程位置的機台部位。

最後一項常被漏掉。活塞位置不一定等於工具位置。鬆動聯軸器、磨耗導軌、彈性支架或長懸臂負載，都可能讓活塞訊號看起來完美，但工件位置錯誤。

壓力與流量行為也會影響感測器看起來回報的內容。如果氣缸變慢或反彈，感測器可能被誤判為故障，但真正原因是壓降、排氣限制或緩衝設定。當時序在班次中改變時，請從氣動系統壓降故障排查指南開始。

工程師在試車時應測試什麼？

試車應在真實運動下證明控制器端的感測器訊號，而不是只在工作台上確認。氣缸以生產速度與負載移動時，觀察輸入狀態、類比值或編碼器計數。接著把控制器數值與機械結果比較。NIST 關於單軸定位系統評估的工作提醒我們，位置宣稱需要量測方法，而不只是目標數字（NIST Single-Axis Positioning Systems，2020）。

使用這份試車檢查表：

確認感測器料號、輸出型式、電纜腳位與供電電壓。
讓感測器緩慢通過其開關或量測範圍。
在 PLC 輸入端驗證訊號，而不只是看感測器 LED。
以生產速度與負載運轉氣缸。
記錄伸出時間、縮回時間、到位延遲與漏訊故障。
檢查類比或編碼器數值在行程兩端是否正確縮放。
在斷電重啟、排氣、急停與復歸後測試機台。
一邊觀察訊號掉落，一邊輕拉電纜與接頭。
確認不可能狀態的故障邏輯，例如兩個端點感測器同時有效。
機台出廠前記錄最終感測器位置。

如果時序很重要，請把量測氣動電磁閥反應時間文章放在感測器測試旁邊一起使用。閥太慢、排氣不足或密封卡滯，即使感測器健康，也可能造成訊號延遲。

氣動氣缸位置感測器 RFQ 檢查表

詢問感測器報價前，請先送出下列資料。這會省下一輪郵件，也降低零件適合氣缸卻不適合機台的機率。

RFQ 項目	要提供什麼	為什麼重要
氣缸類型	拉桿式、圓形本體、緊湊型、導向型或無桿型	定義感測器安裝選項
缸徑與行程	例如：50 mm 缸徑、600 mm 行程	設定磁鐵距離與回授範圍
所需訊號	端點、區域、類比位置、編碼器或伺服回授	選擇感測器類別
控制器輸入	PNP、NPN、0-10 V、4-20 mA、編碼器或網路	避免介面不匹配
製程公差	例如：在 5 mm 內確認區域，或在 0.5 mm 內保持位置	定義驗收，而不只是解析度
速度與循環率	行程時間與每分鐘循環次數	影響反應與電纜負荷
負載與導向	移動質量、側向負載、方向、外部導軌	把活塞位置與工具位置分開
環境	溫度、沖洗、粉塵、油、焊接區、潔淨室	定義外殼、電纜與保護需求
電纜走線	固定、彎折、拖鏈、接頭型式	避免間歇性故障
失效行為	斷線或漏訊時的安全狀態	影響常開/常閉與診斷

專案審查時，請透過聯絡頁面附上這些細節與照片或圖面。關於我們中的工程背景說明了倍拓氣動如何把致動器、閥、感測器與空氣系統作為一套方案審查。

常見選型錯誤

第一個錯誤，是對兩位置工作過度購買連續回授。如果硬止點定義製程，而 PLC 只需要到位證明，一對安裝良好的開關，可能比沒有人正確縮放或監控的類比感測器更可靠。

第二個錯誤，是對中段行程控制買得太少。兩個端點開關無法驗證行程中間的配方停止點。多個區域開關可以確認視窗，但仍不提供連續位置值。

第三個錯誤，是把感測器解析度當成機台精度。感測器可能回報很小的移動，但氣缸、導向、負載、閥與供氣會造成更大的製程誤差。因此，請在選回授前指定帶載驗收測試。

第四個錯誤，是感測錯誤的部位。如果工具板定義製程，感測活塞磁鐵可能只確認活塞移動，不能確認工具已到達基準。

第五個錯誤，是直到啟動才處理配線。感測器輸出型式、屏蔽接地、接頭腳位、輸入 common 與電纜彎折等級，都應與機械設計一起審查。否則試車會變成配線調查。

結論

氣動氣缸位置感測不是單一技術，而是關於控制器需要知道什麼，以及製程需要多少證據的決策。端點與區域確認使用磁性或固態開關。當控制器需要量測位置時，使用 LVDT、磁致伸縮感測器、電位器或線性編碼器。當軸必須跟隨運動曲線時，使用回授加上閥與控制器。

最佳感測器，是能在真實負載下證明所需機台狀態的感測器。請先定義訊號、基準、介面、環境與測試方法，再選感測器。

氣動氣缸位置感測技術常見問題

這些回答用來清楚劃出選型邊界：開關確認狀態，位移感測器量測位置，伺服氣動系統使用回授來控制。

氣動氣缸最適合用哪一種位置感測器？

最佳位置感測器取決於控制任務。若只是確認伸出與縮回，使用簧片開關或固態氣缸開關。若控制器需要整個行程的量測位置，則使用 LVDT、磁致伸縮感測器、電位器或線性編碼器。若是伺服氣動定位，感測器還必須搭配合適的閥、控制器、調校方法與驗收測試。

簧片開關足以用於中段行程定位嗎？

如果公差較寬，且開關可以安裝在該位置，簧片開關可以確認固定的中段行程區域。但它不足以支援連續中段定位或依配方停在不同位置。如果氣缸必須停在多個位置，請使用連續回授與專為定位設計的控制策略。

氣缸開關和線性編碼器有什麼差別？

氣缸開關在活塞磁鐵或目標物到達感測區時提供離散的開/關訊號。線性編碼器則回報軸上的量測位置。開關回答「是否已到位」，編碼器回答「現在在哪裡」。

位置感測器可以改裝到既有氣動氣缸上嗎？

可以，許多感測器都能改裝，但方法取決於氣缸本體、活塞磁鐵、行程、安裝空間與控制器輸入。有溝槽的氣缸可能可安裝磁性開關。較舊的氣缸可能需要外部近接感測器，或把回授裝置安裝到導向機構上。

如何避免氣缸感測器誤訊號？

避免誤訊號的方法包括讓輸出型式匹配 PLC 輸入、固定支架、保護電纜、讓感測器線路遠離有雜訊的動力線路，並在真實運動中測試訊號。同時也要檢查機械基準；即使活塞訊號完美，若治具鬆動仍可能判斷錯誤。

氣動氣缸感測器詢價時應提供哪些資料？

請提供氣缸類型、缸徑、行程、所需訊號、控制器輸入、公差、速度、負載、環境、電纜走線與失效狀態要求。照片或圖面也有幫助。供應商需要知道你要的是端點確認、區域確認、量測位置，還是閉迴路回授。
