如何為海事應用選擇耐腐蝕氣缸
為海事應用選擇耐腐蝕氣缸時，請先分類暴露區，再圍繞該區指定缸體、活塞桿、緊固件、密封件、塗層、排水與測試文件。對多數鹽霧與飛濺區氣動氣缸，316L 不鏽鋼是實務起點。當氯化物濃度、縫隙、側向負載或長外露活塞桿讓 316L 對任務過於吃緊時，才使用雙相不鏽鋼、更強塗層系統或無桿配置。
錯誤是把「marine grade」當成一個標籤來購買。乾燥機艙控制箱內的氣缸，不需要和甲板絞車氣缸相同的配置；後者會遇到鹽霧、積水、沖洗化學品、日照、振動與混合金屬安裝支架。有效規格會說明暴露、材料等級、塗層標準、密封膠料、活塞桿處理、緊固件等級、安裝細節、空氣品質與檢查可接近性。
重點摘要
- 先從暴露區開始：受保護室內、潮濕機械空間、鹽霧區、飛濺區、間歇浸沒或連續海水接觸。

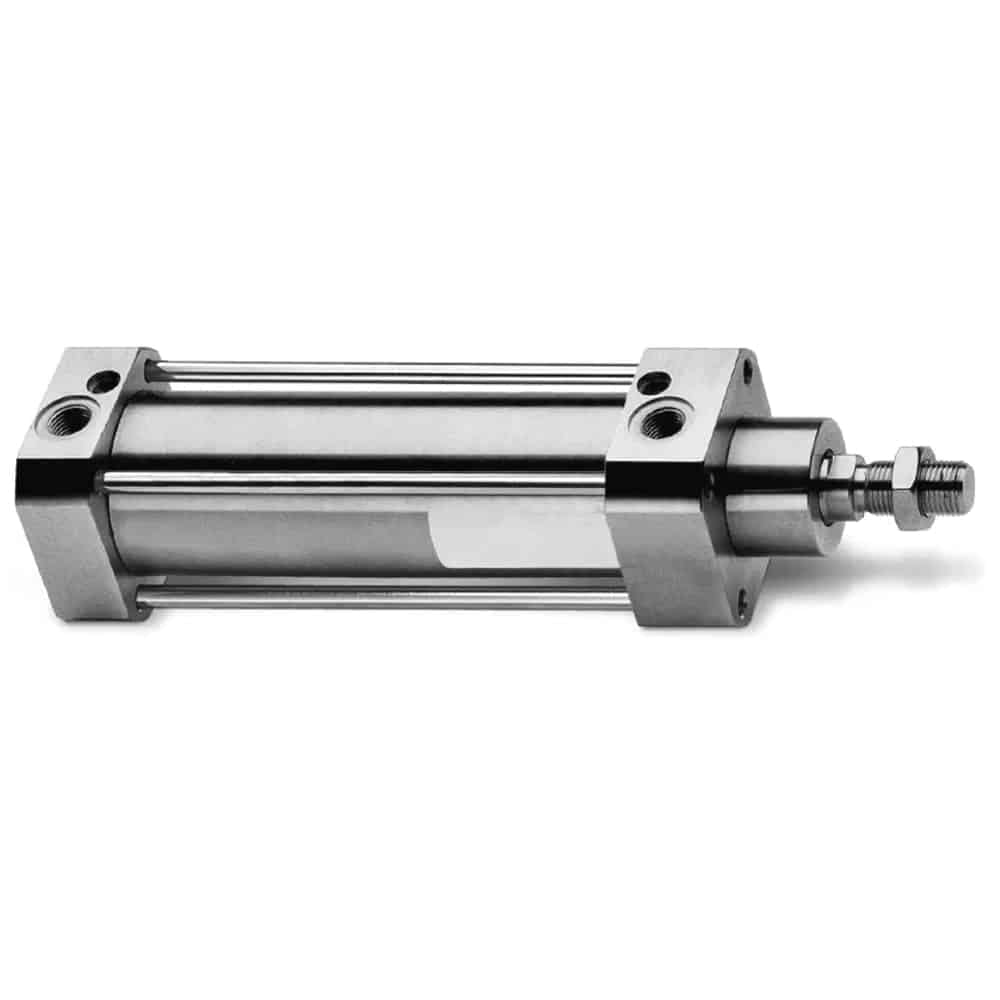

- 對外露鹽霧與飛濺區氣動氣缸，316L 不鏽鋼通常是最低選擇。304 不鏽鋼只適合受保護或低氯位置。
- ISO 9227:2022 對中性鹽霧、乙酸鹽霧與 CASS 測試程序很有用，但標準本身提醒，這些測試是品質檢查，不是長期海事壽命預測。
- 當氯化物攻擊、縫隙腐蝕、高負載、疲勞或船級審查讓一般 316L 太接近極限時，2205 等雙相不鏽鋼是高階選項。
- 密封件、刮塵器、緊固件、絕緣墊圈、電纜接頭、接近感測器與安裝支架，必須符合和缸體相同的暴露等級。
- 排水與檢查可接近性是設計要求。耐腐蝕氣缸若在支架後方困住鹽水，仍會提早失效。
- RFQ 應包含缸徑、行程、壓力、負載、工作週期、暴露區、清潔方式、材料證書需求、塗層要求、密封偏好、船級單位，以及照片或圖面背景。
海事氣缸的關鍵術語代表什麼？
耐腐蝕氣缸是針對明確腐蝕環境指定壓力零件、活塞桿、密封件、緊固件、感測器、塗層與安裝細節的氣動氣缸套件。海事暴露區是致動器周圍實際鹽水接觸條件，例如受保護室內空氣、鹽霧、飛濺、間歇浸沒或連續海水。鹽霧測試是在受控人工氣氛下比較製程品質的實驗室腐蝕測試方法，不是直接的離岸使用壽命承諾。電偶腐蝕是異種金屬透過鹽水等導電液體接觸時發生的加速腐蝕。
以我們的經驗，多數海事氣缸錯誤在材料選擇前就開始了。我們發現失效氣缸常有合理的管材，但周邊細節薄弱：鍍鋅銷、未密封感測器、支架下困水，或致動器內部有濕壓縮空氣。我們團隊分析過一些替換需求，其中改變安裝座與空氣處理，和把氣缸從 304 升級到 316L 一樣重要。
快速答案：先依暴露區選擇
ISO 9227:2022 定義金屬材料在有或沒有腐蝕防護時的耐腐蝕性鹽霧測試方法，同一份 ISO 摘要也提醒，這些測試不是用來排序材料或預測長期耐腐蝕性。請把鹽霧資料視為品質篩選，再依實際海事暴露選擇氣缸。
| 海事暴露區 | 典型氣缸風險 | 實務起始規格 | 注意點 |
|---|---|---|---|
| 受保護室內控制箱 | 冷凝、暖空氣、偶爾清潔 | 鋁或不鏽鋼本體、鍍層或不鏽鋼緊固件、乾燥供氣 | 若控制箱乾燥且密封，不要過度指定離岸五金 |
| 潮濕機械室 | 冷凝、油霧、熱、振動 | 不鏽鋼活塞桿、塗層或不鏽鋼本體、IP 等級感測器、良好 FRL 與乾燥機 | 熱可能像氯化物一樣主導密封選擇 |
| 鹽霧區 | 空氣中氯化物、乾濕循環、日照 | 316L 本體與活塞桿、不鏽鋼緊固件；若使用鋁件，需海事塗層 | 避免夾具與銘牌後方產生縫隙 |
| 甲板飛濺區 | 直接噴濺、積水、沖洗、機械撞擊 | 316L 最低要求；高風險零件用雙相；重型刮塵器、密封感測器、排水路徑 | 支架與銷常比氣缸管更早失效 |
| 間歇浸沒 | 海水接觸加乾燥、困鹽、電偶對 | 雙相或特殊套件、異種金屬隔離、文件化塗層與密封件 | 標準氣動附件可能無法存活 |
| 連續海水接觸 | 氧濃差、生物附著、縫隙、維修困難 | 工程審查後的客製海事或液壓式套件 | 不要假設型錄氣動氣缸適用 |
若要和更廣的致動器選擇比較，可使用哪些環境因素會影響氣缸與致動器選擇？作為一般篩選文章。本指南範圍更窄：它討論的是鹽分、濕氣與海事維護主導材料決策的氣動氣缸套件。
材料之前仍要先做氣缸尺寸選型
材料套件無法修正尺寸不足的致動器。支付不鏽鋼或雙相五金成本前，先確認力、缸徑、活塞桿負載、行程、速度與安裝方式。
為什麼海事環境會攻擊氣動氣缸？
海事腐蝕不只是「生鏽」。它是氯化物鹽霧、濕氣、氧、沉積物、熱、紫外線、振動、縫隙與電偶組合的負載案例。ABS 規則與指南圍繞船舶特定服務條件建立，這就是海事氣缸規格應描述安裝，而不只是氣缸料號的原因。
氯化物是普通工業氣缸在海水附近吃力的主要原因。薄薄一層鹽膜可能停留在活塞桿、端蓋、拉桿、感測器槽、叉形銷與支架口袋上。在乾濕循環中，液體蒸發後留下更濃縮的鹽分沉積。此時小刮痕、螺紋、密封槽與塗層針孔都會成為腐蝕起點。
例如，關於 316L 鈍化膜的基礎研究指出，氯離子會在早期局部腐蝕啟動階段改變表面氧化膜（Wang et al., 2019）。這不代表每支 316L 氣缸都會快速點蝕；它代表設計應減少縫隙、刮痕、沉積物與停滯鹽水，而不是把不鏽鋼當成魔法護盾。
最常見失效模式可以預期：
| 失效模式 | 起點 | 現場看到什麼 | 規格中的預防方式 |
|---|---|---|---|
| 點蝕 | 活塞桿、不鏽鋼表面、加工口袋 | 會切傷密封件的小孔或暗斑 | 316L 或雙相材料、拋光桿面、定期沖洗 |
| 縫隙腐蝕 | 支架、夾具、標籤、壓蓋面下方 | 拆解前看不到的局部攻擊 | 排水、密封膠控制、開放幾何、避免積水陷阱 |
| 電偶腐蝕 | 異種金屬與電解液接觸 | 鋁或鍍鋅件最先消失 | 金屬匹配、用墊圈隔離、避免混用緊固件 |
| 塗層下腐蝕 | 刮痕、邊緣、螺紋孔 | 損傷塗層周圍起泡或剝離 | 邊緣處理、塗膜厚度控制、修補流程 |
| 密封磨耗與漏氣 | 活塞桿密封、刮塵器、無桿密封帶 | 鹽晶、桿面刮傷、空氣洩漏 | 重型刮塵器、乾淨活塞桿、正確空氣品質、更好接近性 |
最快的現場線索是位置。如果腐蝕最強的地方在夾具下、墊圈後、感測器槽內或水平安裝面下方，問題就不只是材料，而是困住鹽水。先改幾何、增加排水或隔離接點，再簡單訂購同樣的不鏽鋼氣缸。
哪些材料適合海事氣動氣缸？

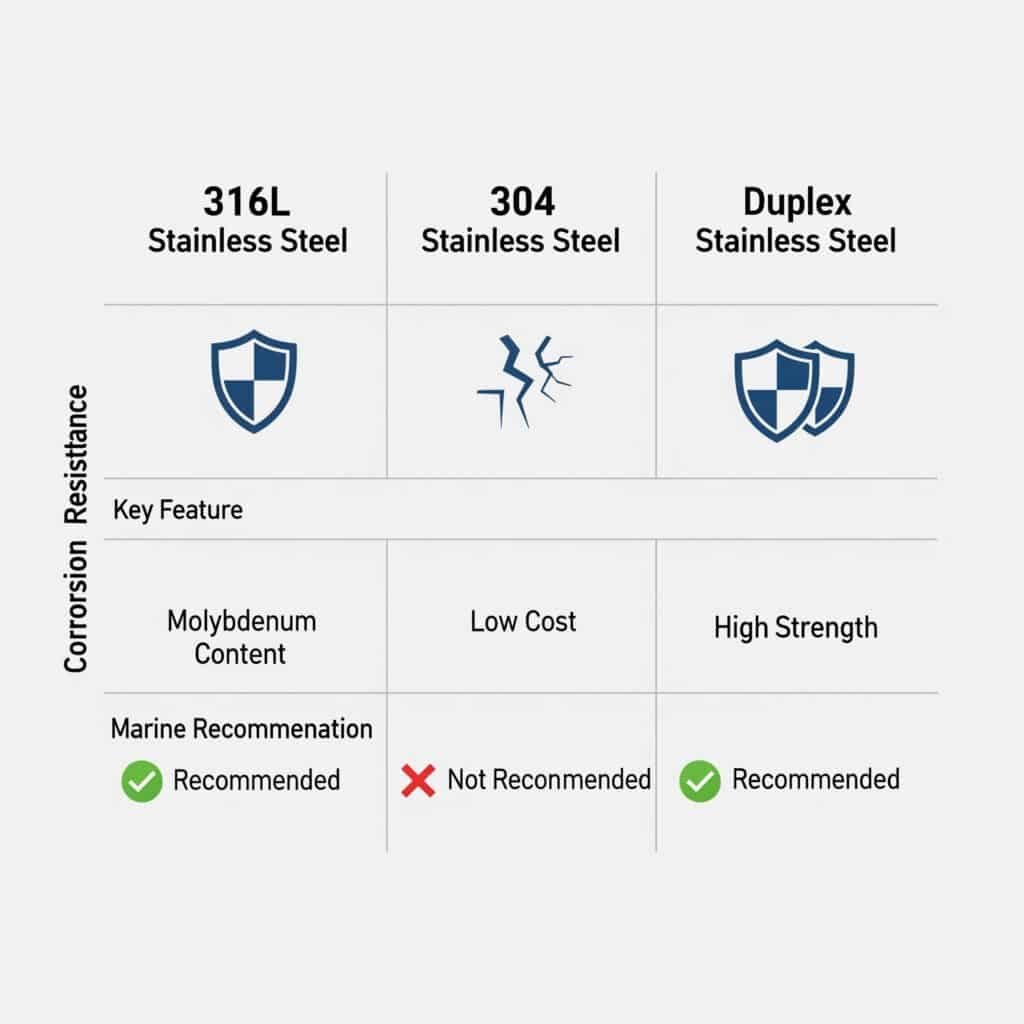

Alleima 的 SAF 2205 雙相不鏽鋼資料表將 2205 定位為在耐腐蝕與強度都重要時使用的高強度雙相不鏽材料。這就是關鍵差異：316L 是許多外露氣動氣缸的預設海事不鏽鋼選擇，而當需要更高氯化物耐受性、疲勞強度或負載餘量時，雙相才變得相關。
| 材料或套件 | 最適合 | 為什麼有效 | 主要注意事項 |
|---|---|---|---|
| 304 不鏽鋼 | 低氯暴露的受保護室內設備 | 比一般碳鋼有更好耐腐蝕性 | 不是開放鹽霧的正確預設選擇 |
| 316L 不鏽鋼 | 鹽霧與飛濺區氣動氣缸 | 含鉬不鏽鋼等級，抗氯化物點蝕能力優於 304 | 在緊密縫隙與停滯沉積物中仍脆弱 |
| 2205 雙相不鏽鋼 | 高負載、高風險或需船級審查的外露氣缸 | 比常見奧氏體不鏽鋼有更高強度與更強氯化物耐腐蝕性 | 成本更高，且需要製造控制 |
| 塗層鋁 | 受保護鹽霧位置的較低成本氣缸 | 重量輕，塗層完整時性能良好 | 一道刮痕就可能暴露基材 |
| 碳鋼加塗層 | 受保護空間、低成本替換、非海事機械 | 容易取得與修復 | 若非工程化塗層系統，不適合直接鹽霧 |
| 塑膠或複合附件 | 護罩、蓋件、把手、非壓力零件 | 有助隔離金屬並減少電偶路徑 | 必須檢查機械強度與抗 UV 能力 |
不要只按價格選材料。氣缸管、活塞桿、端蓋、拉桿、端口、緩衝螺絲、感測器軌道、銷、桿端軸承與安裝支架都會看到環境。316L 本體加鍍鋅叉形銷，不是 316L 海事組件。塗層鋁本體加不鏽鋼緊固件，也可能需要絕緣墊圈以避免緊固孔發生電偶攻擊。
對能減少外露活塞桿長度或隱藏移動元件的氣缸家族，請及早審查無桿氣缸選項。無桿設計不會自動防腐，但能把長外露活塞桿從甲板設備中移除，並把設計問題轉向滑台密封、導軌保護與排水。
密封件、活塞桿、緊固件與塗層應如何指定？
ISO 9227:2022 可以定義可重複的鹽霧測試程序，但不能替你決定氣缸密封應使用 FKM、EPDM、聚氨酯或丁腈橡膠。密封選擇取決於溫度、清潔化學品、潤滑、空氣品質、速度、桿面處理與污染。在海事工作中，密封套件常常是「不鏽鋼五金」與「真正能工作的致動器」之間的差異。
先從接觸移動表面的零件開始：
| 零件 | 海事選型問題 | 典型要求語句 |
|---|---|---|
| 活塞桿 | 活塞桿是否暴露於噴濺、刮傷、魚廢料、結冰或沖洗化學品？ | 316L 不鏽鋼桿或雙相桿、拋光表面、重型刮塵器 |
| 活塞桿密封 | 密封是否接觸乾空氣、油、鹽晶、熱或侵蝕性清潔？ | 依介質與任務確認膠料與溫度範圍 |
| 刮塵器或刮刀 | 活塞桿是否會把鹽、砂粒或乾沉積物拖入壓蓋？ | 甲板與飛濺區氣缸加重型刮塵器或刮刀 |
| 無桿密封帶 | 槽口是否朝上或會積水？ | 依排水方向配置，並保護密封帶免受砂粒與踩踏 |
| 緊固件 | 螺栓是否和周圍五金同等級？ | 異種金屬接觸處使用不鏽鋼緊固件並隔離 |
| 感測器與電纜 | 簧片開關、接頭與電纜接頭是否適合潮濕服務？ | IP 等級感測器、密封接頭、應力消除、滴水環 |
| 塗層 | 氣缸是否為鋁、碳鋼或混合金屬？ | 海事環氧或聚氨酯系統，指定表面處理與檢查 |
密封材料不應依顏色或品牌名稱猜測。FKM 對熱與許多油品有用，EPDM 在許多水與耐候情境有用，丁腈橡膠在氣動設備中很常見。然而，清潔化學品、壓縮機油、低溫、熱機艙空氣與密封槽幾何，可能讓簡化經驗法則失效。當漏氣或重複密封磨耗是專案的一部分時，請使用工業氣缸密封選型。
空氣品質也很重要。濕壓縮空氣會讓致動器內部腐蝕，即使外部是不鏽鋼也一樣。如果安裝位置離壓縮機房很遠，請檢查濾芯、乾燥機、調壓器、冷凝水排水與管路坡度。ISO 空氣品質指南與壓力露點指南，比試圖用外部不鏽鋼零件解決內部鏽蝕更適合作為參考。
海事氣缸應如何尺寸選型與安裝？
AutomationDirect 的氣動氣缸尺寸指引，在選擇氣缸前使用負載、工作壓力、可用缸徑與設計餘量。在海事應用中，請先完成這項尺寸工作，再把波浪運動、船體振動、衝擊、不對中、鹽分沉積、摩擦增加與接近限制加入安裝審查。
尺寸選型流程很直接：
- 定義真實負載、方向、摩擦、行程、速度與保持位置。
- 把船舶或機器壓力轉換成氣缸型錄使用的相同單位。
- 計算推拉兩個方向的力與缸徑。
- 加入符合功能風險的安全餘量，而不是泛用數字。
- 檢查活塞桿挫曲、側向負載、軸承磨耗與支架強度。
- 機械配置穩定後，再選材料、塗層、密封件與附件要求。
安裝是許多海事氣缸失效的起點。即使氣缸很漂亮、全不鏽鋼，只要鎖在會積海水的口袋中仍會失效。請依下列細節審查安裝圖：
| 安裝細節 | 良好做法 | 不良做法 |
|---|---|---|
| 排水 | 斜面、排水孔、開放支架、沒有盲口袋 | 水平架面把鹽水留在缸管旁 |
| 支架與銷 | 材料等級匹配，或隔離異種金屬 | 不鏽鋼氣缸鎖在塗漆鋼件上，並使用鍍鋅銷 |
| 活塞桿方向 | 盡可能避開直接砂粒與撞擊 | 桿面朝向人員踩踏、鏈條飛濺或貨物撞擊 |
| 電纜走線 | 滴水環、密封接頭、應力消除 | 感測器電纜向上進入且無應力消除 |
| 服務接近 | 活塞桿密封、感測器、接頭與支架可觸及 | 氣缸被焊接護罩困住 |
| 空氣接頭 | 不鏽鋼或受保護接頭，氣管有支撐 | 黃銅、鋅與鋁混用並直接受噴濺 |
當長活塞桿會外露在甲板或搬運機器上時，請先比較導向桿氣缸、無桿氣缸或受保護機械連桿，再訂購更大的不鏽鋼桿。維護計畫也應涵蓋污染與可接近性，而不只是名義推力。
海事氣缸 RFQ 檢查表
ABS 會發布規則與指南，因為船舶五金取決於服務、位置、負載案例與檢查背景。供應商無法從「marine cylinder」這幾個字推斷全部內容。強的 RFQ 會提供足夠資訊，讓供應商選材料套件，並告訴你型錄件在哪裡需要客製變更。
請在 RFQ 中包含這些項目：
| RFQ 項目 | 要提供什麼 | 為什麼重要 |
|---|---|---|
| 暴露區 | 室內、機械室、鹽霧、飛濺區、間歇浸沒或連續海水 | 推動材料、塗層、感測器與緊固件選擇 |
| 功能 | 艙門、起重機、門、閥、風門、張緊器、升降、導向、鎖定或定位軸 | 推動安全餘量與失效安全討論 |
| 缸徑與行程 | 既有尺寸或計算要求 | 避免在力尚未確認前討論材料 |
| 壓力與空氣品質 | 工作壓力、最低壓力、乾燥機類型、露點目標、過濾 | 避免內部腐蝕與推力餘量不足 |
| 負載與運動 | 負載質量、角度、摩擦、側向負載、速度、循環率、衝擊 | 推動缸徑、活塞桿、導向與支架設計 |
| 安裝 | 照片、圖面、銷尺寸、支架材料、排水路徑 | 找出電偶與縫隙風險 |
| 材料要求 | 316L、雙相、塗層鋁、特殊活塞桿、緊固件等級 | 讓腐蝕目標明確 |
| 塗層要求 | 塗層類型、鹽霧測試要求、顏色、修補規則 | 避免模糊的「marine paint」寫法 |
| 密封要求 | FKM、EPDM、丁腈、聚氨酯、刮塵器型式、清潔介質 | 避免密封不相容 |
| 文件 | 材料證書、壓力測試紀錄、塗層報告、船級註記 | 幫助船廠、船東與檢驗員審查 |
| 備件 | 密封套件、刮塵器、感測器、接頭、桿端軸承、銷 | 減少遠端港口停機 |
可重複使用這句簡短 RFQ 語句：
需要一支用於甲板飛濺區應用的耐腐蝕氣動氣缸。缸徑/行程/負載/壓力已附上。請報價 316L 最低配置，或在需要時建議雙相不鏽鋼；包含不鏽鋼或隔離安裝五金、重型刮塵器、密封感測器；若仍有塗層零件，請提供塗層文件；壓力保持不鏽鋼件需提供材料證書。
正式報價時，請透過倍拓氣動聯絡頁送出專案細節與安裝區照片，不要只提供失效氣缸銘牌。公司背景請參閱關於倍拓氣動。周邊支架、空氣接頭與電纜路徑通常比氣缸標籤更能說明問題。
維護應如何規劃？
ISO 9227 可驗證塗層或材料樣品遵循鹽霧測試程序，但它不會取消檢查需求。在海事服務中，維護規劃應聚焦於沖洗鹽分沉積、及早發現塗層損傷、保持壓縮空氣乾燥，並在活塞桿損傷擴大前更換密封件。
用維護計畫保護弱點：
| 維護動作 | 要檢查什麼 | 為什麼重要 |
|---|---|---|
| 重鹽暴露後用淡水沖洗 | 活塞桿、支架、銷、感測器軌道、接頭 | 在氯化物沉積濃縮前移除它們 |
| 目視檢查 | 點蝕、鏽斑、塗層起泡、電纜裂紋、緊固件鬆動 | 在漏氣開始前找出小腐蝕 |
| 擦拭活塞桿與動作檢查 | 桿面刮痕、乾鹽、刮塵器損傷、速度不均 | 保護桿密封與軸承 |
| 空氣品質檢查 | 濾杯、冷凝水排水、乾燥機狀態、壓力露點 | 避免內部腐蝕與動作遲滯 |
| 塗層修補 | 邊緣、刮痕、安裝孔、夾具痕跡 | 阻止塗層下腐蝕 |
| 備件審查 | 密封套件、刮塵器、感測器、接頭、銷 | 避免維修工作等待港口物流 |
不要在未檢查暴露條件前複製另一艘船的維護週期。遮棚下的氣缸可能只需要定期檢查。用海水沖洗、被鏈條撞擊且暴露於日照的甲板氣缸，可能需要更緊密的檢查節奏。重點不是過度保養每個致動器，而是讓檢查符合暴露區與失效後果。
對高溫機械室，請把熱當成獨立設計條件審查。即使氯化物暴露中等，熱也可能改變密封選擇、潤滑行為與感測器壽命。
海事耐腐蝕氣缸 FAQ
以下答案遵循同一規則：先分類暴露，再選材料、塗層、密封、安裝與文件。ISO 9227、ABS 指引與材料資料表都是有用參考，但都不能取代安裝圖與實際鹽水暴露路徑。
316L 不鏽鋼是否永遠足以用於海事氣動氣缸？
不是。對許多鹽霧與飛濺區氣缸，316L 是很強的起點，但它不是通用海水解法。狹窄縫隙、停滯沉積物、間歇浸沒、高應力與混合金屬支架仍可能造成腐蝕。暴露更嚴苛時，請使用雙相不鏽鋼或客製方案。
船上可以使用 304 不鏽鋼氣缸嗎？
只適合低氯暴露的受保護位置。304 不鏽鋼不是開放鹽霧、甲板飛濺、沖洗，或鹽分沉積會留在氣缸上的區域的預設選擇。如果氣缸暴露在外，請從 316L 開始討論，並用位置證據證明任何降級。
鹽霧測試能證明氣缸在離岸環境能用多久嗎？
不能。ISO 9227:2022 是鹽霧條件測試方法，ISO 也註明這些測試不是用來預測長期耐腐蝕性。請把鹽霧測試用於塗層品質與供應商控制，再依暴露區、排水、材料、維護與失效後果判斷使用壽命。
塗層鋁製氣動氣缸可以用於海事服務嗎？
有時可以。若塗層系統、邊緣、緊固件與修補流程受控，塗層鋁製氣缸可用於受保護的鹽霧區。它在容易受撞擊的飛濺區風險較高，因為刮傷會暴露基材。請詢問塗層如何指定、檢查與修復。
海事氣動氣缸最適合哪種密封材料？
沒有單一最佳密封材料。FKM、EPDM、丁腈橡膠、聚氨酯與特殊刮塵器各自適合不同溫度、化學品、潤滑、速度與污染條件。對甲板服務，請在同一次審查中確認密封膠料、活塞桿表面、刮塵器型式、清潔化學品與壓縮空氣品質。
詢問海事氣缸報價前應提供哪些資訊？
請提供缸徑、行程、壓力、負載、速度、工作週期、暴露區、照片、安裝圖、支架材料、清潔方式、空氣品質、感測器需求、密封偏好、塗層要求、材料證書需求、是否有船級單位，以及失效照片。沒有這些背景，「marine grade」太模糊。
來源與檢索註記
- ISO 9227:2022, Corrosion tests in artificial atmospheres - Salt spray tests，2022 發布，2024 修訂。用於鹽霧測試範圍，以及這些測試是品質檢查而非長期排序工具的限制。
- ABS Rules and Guides，2026-07-08 存取。用於船級背景與文件期望。
- Alleima SAF 2205 material data sheet，2026-07-08 存取。作為雙相不鏽鋼定位的製造商來源。
- Wang et al., Chloride-induced alterations of the passive film on 316L stainless steel，2019。作為氯化物對 316L 鈍化膜影響的學術來源。
- AutomationDirect Cylinder Sizing，2026-07-08 存取。用於材料選擇前的按力氣缸尺寸流程。
- Galvanic corrosion overview，2026-07-08 存取。僅作為混合金屬腐蝕路徑的通俗概念參考。
