逐步指南：替換競品 ISO 6432 氣缸

替換競品 ISO 6432 氣缸，只有在替換件符合實體介面，且機台仍通過推力、速度、洩漏、感測器與安全檢查時才安全。零件號碼本身不夠。請把這項工作視為量測後的替換，而不是品牌互換。

實務流程很直接：識別舊氣缸，確認安裝與連接尺寸，計算推力裕量，準備上鎖與拆卸計畫，安裝時避免側向負載，最後在機台回到生產前執行有紀錄的驗收測試。

ISO 6432 氣缸替換是指選擇一支緊湊圓形本體氣動缸，讓它符合舊件的迷你氣缸外形、行程、安裝、氣口、活塞桿端、感測器配置與操作限制。交叉替換不是看型錄照片猜測，而是把某供應商型號轉成替換圖面與測試計畫。

重點摘要

• AutomationDirect 建議計算推力至少比實際需求高 25%，以涵蓋摩擦、壓降與其他損失。
• CAGI 表示，設計良好的壓縮空氣系統，從空壓機出口到使用點應維持在 10% 壓降內。
• OSHA 把氣動能納入危害能量控制，因此替換工作從隔離、排氣與重啟驗證開始。
• 不要承諾固定節省比例。請比較單價、交期、圖面適配、備品可得性與量測驗收結果。

以我們經驗，最好的替換需求不是「請給我你們的等同品」，而是一頁資料包：舊型號、照片、缸徑、行程、活塞桿螺紋、氣口螺紋、安裝、感測器、工作壓力與失效原因。這份資料包可避免多數錯訂氣缸。

工具氣壓缸選型缸出力計算器核准替換氣缸前，先依缸徑、活塞桿直徑、工作壓力、摩擦裕量與安全係數檢查推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具 ->

產品家族背景可在舊氣缸量測後，與 MA/MA6432 系列 ISO 6432 迷你氣動缸 頁面比對。

可以安全替換競品 ISO 6432 氣缸嗎？

可以，但前提是替換件通過量測適配與性能檢查；OSHA 把氣動能列為危害能量來源，而 AutomationDirect 建議計算推力要比實際負載需求多 25%（OSHA，2026；AutomationDirect，2026）。

這表示安全決策不是「同一 ISO 家族等於同一機台結果」。ISO 風格緊湊氣缸仍可能在活塞桿螺紋、感測器溝槽、氣口方向、緩衝選項、密封材料、磁性活塞、附件支架與總長度上不同。舊件也可能在型號後綴藏有特殊選項。

請在採購下單前使用這道關卡：

替換關卡	通過條件	停止條件
圖面適配	安裝、行程、桿端、氣口與感測器位置符合安裝空間	任何介面需要鑽孔、折彎或重編程
推力裕量	推力與拉力超過量測負載並保留實用安全裕量	工作壓力未知或負載方向已改變
速度行為	估計行程時間仍在機台循環窗口內	閥、氣管或排氣路徑無法支援目標時間
安全隔離	空氣與儲存負載可上鎖、排氣並測試	垂直負載、困氣或防護未受控
驗收測試	洩漏、行程、感測器、壓力與重啟檢查有紀錄	結果未經工程核准就偏離基準

若舊氣缸用於夾持、止擋、推料、閘門、分流或輕型取放機構，這個流程通常很有效。若氣缸屬於已驗證的醫療、食品、防爆或安全等級機台功能，訂購前請先確認合規文件。

訂購前應擷取哪些資料？

訂購前至少擷取這些資料群：舊型號、缸徑、行程、桿端、安裝、氣口、感測器、壓力、負載、速度與環境。AutomationDirect 的選型頁示範了原因：4 inch 缸徑在 100 psi 下伸出可產生 1,257 lbf，但同壓力且 1 inch 活塞桿縮回時只有 1,178 lbf（AutomationDirect，2026）。

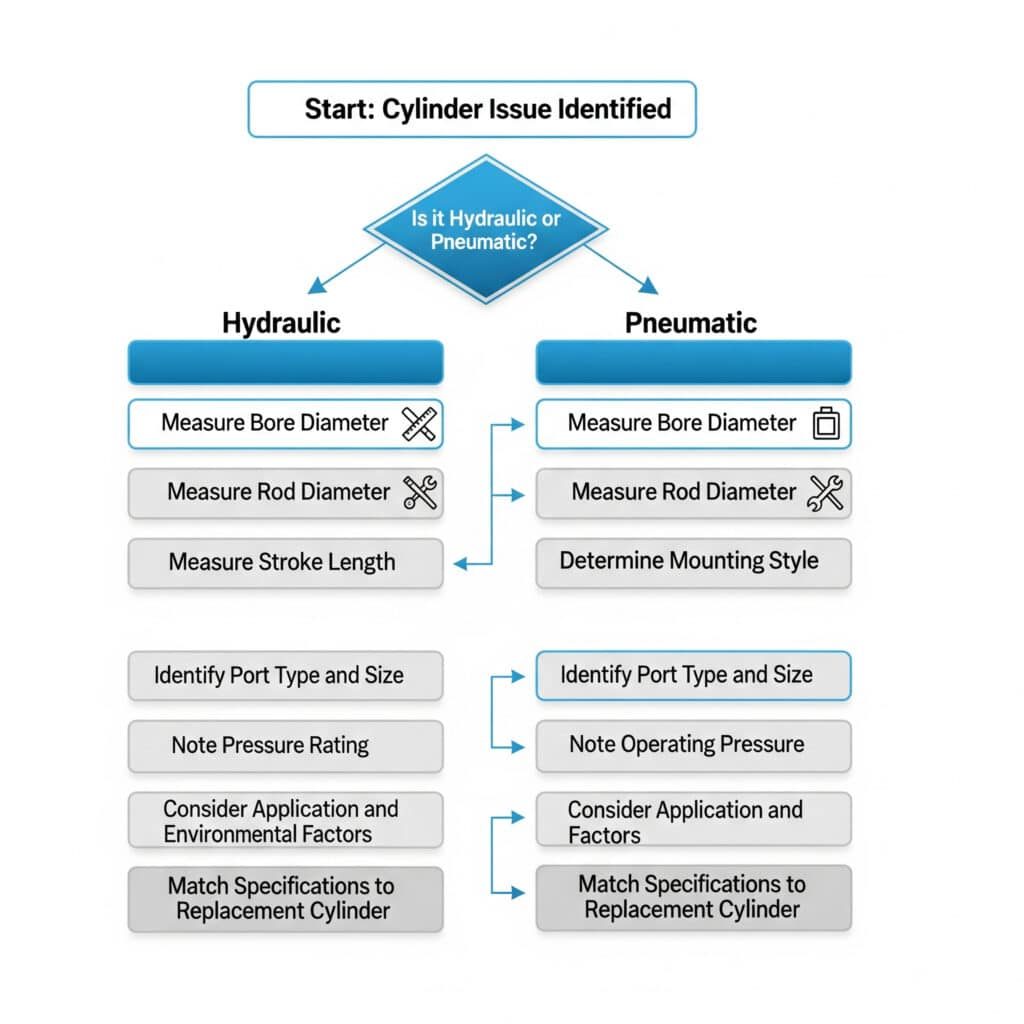

從照片開始。拍一張完整安裝、每個安裝端、氣口與接頭、感測器區域，以及銘牌或刻印型號特寫。模糊照片仍可能顯示料號遺漏的氣口方向或支架形狀。

然後填寫這張資料表：

欄位	記錄內容	檢查方式
目前型號	完整代碼，包含後綴	銘牌、發票、圖面或舊維護紀錄
缸徑	mm 單位氣缸缸徑	先解讀型錄，再於拆解時確認
行程	mm 單位可用行程	量測活塞桿移動，不只量本體長度
桿端	外牙或內牙、螺紋尺寸、桿端附件	螺紋規與卡尺
安裝	鼻端、法蘭、腳座、耳軸、樞軸或自製支架	量孔距與支架厚度
氣口	螺紋型式、尺寸、方向與接頭樣式	拆卸前用螺紋規與照片確認
感測器	磁性活塞、溝槽、開關型號、線纜接頭	從開關記錄電壓與輸出型式
工作壓力	靠近閥或氣缸的靜態與動態壓力	在失效或正常循環中量測
負載與運動	推、拉、升降、夾持或止擋功能	記錄負載質量、摩擦、角度與循環時間
環境	溫度、沖洗、粉塵、油、化學品、振動	把密封與防腐說明對應到現場

我們看過只因缺少一個後綴就訂錯替換件。本體尺寸正確，但舊氣缸有磁性活塞，新件沒有。機台能動，卻在下一個感測器檢查停機。這是可以避免的漏項。

填資料表時，請同時打開 壓力與面積推力計算 指南，確認缸徑與活塞桿側差異背後的力學。

哪些尺寸必須符合才裝得上？

核准替換前，請檢查六組介面：安裝、行程、總長、桿端、氣口、感測器與間隙。AutomationDirect 的缸徑面積表從 0.150 in2 到 113.10 in2，這也說明為什麼只看氣缸標籤無法替代量測圖面（AutomationDirect，2026）。

常見適配陷阱都很小：氣口可能朝向支架；活塞桿螺紋尺寸正確但對既有叉頭太短；感測器能滑入溝槽卻比舊切換點偏幾毫米；後耳軸能裝入銷子卻改變閉合長度。

請用以下圖面審查順序：

1. 先符合行程，因為行程會改變機台端點。
2. 符合縮回與伸出長度，因為連桿可能已設定。
3. 符合安裝面、孔距、銷徑與支架厚度。
4. 符合活塞桿直徑、螺紋尺寸、螺紋長度與桿端樣式。
5. 符合氣口螺紋、氣口位置與接頭間隙。
6. 符合磁性活塞、感測器溝槽、感測器電壓與輸出型式。
7. 安裝後確認緩衝螺絲、流量控制與手動操作空間。

如果尺寸接近但不完全相同，請停下來判斷機台是否能接受工程變更。把支架長孔或把氣管硬繞過機架，也許能讓生產跑一班，卻可能新增活塞桿側向負載、洩漏點或未來感測器故障。

購買前如何驗證推力與速度？

請用量測壓力與有效面積驗證推力，再由可用流路驗證速度。AutomationDirect 建議至少保留 25% 額外計算推力，CAGI 則表示空壓機出口到使用點的壓降應低於 10%（AutomationDirect，2026；CAGI，2026）。

依舊氣缸工作決定計算方式。若它推止擋或夾持零件，檢查伸出推力。若它在負載下拉動滑台或縮回機構，檢查縮回拉力。活塞桿側推力較低，因為活塞桿扣除了部分有效活塞面積。

基本推力審查：

伸出推力 = 壓力 x 全活塞面積
縮回推力 = 壓力 x (活塞面積 - 活塞桿面積)
實務選型 = 所需負載 x 安全係數，加上摩擦與壓力損失裕量

不要用空壓機房壓力做最終判斷。請盡量靠近機台，在重要運動中量測。靜態壓力錶可能看起來正常，但小閥、折彎氣管、堵塞消音器或過小快速接頭會在行程中餓住氣缸。

工具氣壓缸選型行程時間計算器核准替換件前，估算選定缸徑、行程與可用流量是否能達到要求的伸出或縮回時間。時間 = 行程長度 / 氣壓缸速度缸徑活塞桿直徑行程長度流量開啟計算工具 ->

更多空氣路徑限制背景，可看 氣動系統壓降。運動序列本身可參考 氣動缸在自動化中如何工作。

安全拆卸順序是什麼？

拆卸從能量控制開始，不是從扳手開始。OSHA 表示，在服務與維護期間，來自氣動及其他能量來源的意外啟動或儲能釋放可能造成嚴重傷害或死亡（OSHA，2026）。

先使用你們現場的上鎖掛牌程序。以下現場順序是技術檢查表，不能取代雇主安全計畫。

1. 停止機台並清空氣缸路徑中的產品。
2. 記錄目前行程位置、感測器狀態與調壓器設定。
3. 程序要求時，鎖定電氣控制電源。
4. 用可上鎖閥關閉供氣。
5. 排放下游空氣並確認零壓。
6. 鬆開安裝前，支撐垂直或受重力負載的機構。
7. 從手動閥與控制面板兩側測試是否有意外運動。
8. 拍下氣管、線纜、支架、流量控制與桿端五金。
9. 標示感測器線纜與氣管。
10. 拆接頭與連桿時不要扭轉活塞桿。
11. 支撐氣缸本體後再拆安裝螺絲。

隱藏風險是困氣。支線壓力錶可能讀零，但閥、長氣管與氣缸口之間仍有空氣。如果舊氣缸深埋在機架內，請在下一次維護週期前新增書面排氣點。

替換件通過驗收前，請保留舊氣缸。它帶有型號後綴、磨耗線索、接頭方向，有時還有採購單沒有寫出的自製活塞桿或支架。

如何安裝替換件而不製造新故障？

安裝替換件時，請同時考慮對位與使用點壓力。CAGI 報告指出，每增加 2 psig 過量操作壓力，空壓機功耗可能增加約 1%；因此不要用提高壓力掩蓋不良安裝（CAGI，2026）。

清潔安裝面。檢查毛邊、漆層堆積、螺紋損傷與變形支架。先鬆鬆把氣缸放上去，再用手連接桿端。如果連桿必須撬才裝得上，替換件就沒有對準。

安裝檢查表：

步驟	要做什麼	良好狀態
安裝本體	所有螺絲先用手起牙	氣缸平貼且無扭轉
連接桿端	無側向力地鎖上或插入叉頭	活塞桿沿行程中心移動
連接氣口	依接頭使用正確螺紋與密封方式	氣口未裂、接頭未朝向支架
安裝感測器	符合舊開關位置、電壓、輸出與接頭	PLC 穩定看到端點訊號
設定流量控制	從保守值開始，再以有防護運動調整	行程平順，不撞擊
檢查緩衝	在正常速度與負載存在後再調整	兩方向端點衝擊受控

避免過度鎖緊小型氣缸氣口。許多 ISO 6432 風格氣缸頭部在氣口周邊材料有限。如果接頭必須用過大力量才密封，請先確認螺紋型式。

安裝後如何驗證性能？

請用量測驗收標準驗證，而不是快速伸縮一下。AutomationDirect 範例顯示，4 inch 氣缸在 100 psi 下伸出為 1,257 lbf，但配 1 inch 活塞桿縮回時為 1,178 lbf，因此方向別測試很重要（AutomationDirect，2026）。

若機台允許，第一次測試以較低速度執行。觀察卡滯、扭轉、重擊、感測器漏檢、氣管移動或連桿異常。接著恢復正常速度，在真實負載下測試。

使用這張驗收表：

測試	方法	通過條件
洩漏檢查	聽音、肥皂水、超音波檢測或壓力衰減法	氣口、接頭、密封或管端無可見或可聽洩漏
行程完成	在正常負載下伸出與縮回	無遲疑或卡滯到達兩端
行程時間	計時器、PLC 趨勢或感測器時戳	符合機台接受基準或核准新值
動態壓力	運動中在閥或氣缸附近量測	未超出核准操作範圍
感測器確認	PLC 輸入、電表或指示燈	兩端訊號可重複切換
桿與連桿對位	觀察有防護運動並在上鎖後檢查	無側向負載痕跡、鬆動螺絲或支架位移
緩衝與衝擊	觀察行程端行為	無重擊、反彈或端點漂移
重啟行為	依程序停止、必要時排氣並重啟	機台無警報或不安全運動地恢復

一個乾淨循環不夠。請用足夠循環觀察發熱、感測器重複性、接頭洩漏與端點行為。低風險公用軸可能只需短維護窗口測試；生產關鍵站點應記錄第一班趨勢。

RFQ 資料包應包含什麼？

對 EEA 範圍設備，European Commission 表示，適用時製造商負責合格評定、技術文件、EU 符合性聲明與 CE 標誌（European Commission，2026）。因此替換 RFQ 應包含技術與合規背景，而不只是價格。

請給供應商一份資料包：

• 舊氣缸品牌、完整型號與照片。
• 缸徑、行程、活塞桿螺紋、桿端附件與安裝方式。
• 氣口螺紋、接頭方向、氣管尺寸與流量控制位置。
• 感測器型式、料號、電壓、輸出、線長與接頭。
• 工作壓力、量測動態壓力、速度目標與循環率。
• 負載方向、負載質量、連桿角度，以及行程是否垂直。
• 環境說明：溫度、沖洗、粉塵、油、化學暴露、振動。
• 合規說明：CE、食品接觸、ATEX、客戶核准供應商清單、保固限制。
• 驗收標準：洩漏檢查、行程時間、感測器訊號、壓力範圍與重啟測試。

訂購前請要求圖面。交叉表可以縮小選擇範圍，但圖面才能證明零件是否符合已安裝機台。重複訂購時，請把已核准圖面、測試表與任何支架或感測器變更與維護紀錄一起保存。

替換 ISO 6432 氣缸常見問題

任何 ISO 6432 氣缸都能替換其他品牌嗎？

不能。ISO 風格外形有幫助，但仍需要檢查行程、桿端、安裝附件、氣口、感測器、緩衝選項、密封材料與安裝間隙。只有圖面審查與機台驗收測試通過後，替換才算核准。

最大的訂購錯誤是什麼？

最大的錯誤是只使用舊料號或型錄系列名稱。缺少後綴可能改變感測器磁鐵、密封、桿端螺紋、緩衝型式或安裝附件。RFQ 請附照片、尺寸、工作壓力、負載方向與感測器細節。

推力裕量應該留多少？

AutomationDirect 建議推力計算要比實際需求多 25%，以涵蓋摩擦、壓降與其他因素。把它作為起點，再依垂直負載、側向負載、加速度、摩擦與現場風險調整。

換氣缸時應該換閥嗎？

不一定。如果替換氣缸容積相近且目前速度可接受，可以保留閥。當行程時間改變、運動中壓力下降，或新缸徑或行程不同時，才檢查閥、氣管、接頭、消音器與流量控制。

相容氣缸會讓機台保固失效嗎？

這取決於機台合約，不取決於氣缸家族名稱。替換 OEM 零件前，請檢查設備保固、客戶規格、受管制產業驗證規則與核准供應商清單。把供應商圖面與驗收紀錄放入維護檔案。

替換件裝得上但動作變慢，該怎麼辦？

先量測機台動態壓力並檢查排氣限制。CAGI 表示，設計良好的壓縮空氣系統到使用點的壓降應在 10% 內。堵塞消音器、小接頭、過小氣管或調壓器下垂，都會讓良好氣缸看起來慢。
