將緊湊型氣缸整合到自動化 PCB 組裝線
把緊湊型氣缸整合到自動化 PCB 組裝線時，最好的做法是讓每個致動器對應一個工位任務：夾持、升降、定位、推送、覆蓋、剔除或治具釋放。緊湊型氣動氣缸不應被指定為模糊的「精密致動器」。它應圍繞推力、行程、節拍時間、空氣品質、感測回授，以及相機、送料器、輸送機與板件周圍的避讓區來選型。
這個差異很重要。IPC-A-610H 是一份 416 頁的電子組裝驗收標準，IPC 將它描述為電子產業中最廣泛使用的驗收標準（IPC-A-610H，2020）。你的氣動設計必須支援檢查與可重複搬運。它不能補償薄弱的治具基準，也不能補救撞到元件而不是載具的致動器。
重點摘要
- 將緊湊型氣缸用於清楚端位任務，例如擋停、夾持、升降、分流器與治具鎖定。
- 把高精度放置宣稱與氣缸尺寸選型分開。電動或伺服氣動軸更適合那類問題。
- ISO 8573-1 依顆粒、水與油分類壓縮空氣，因此使用點空氣品質應寫入 RFQ。
- 先選定推力與行程，再選感測器、閥、接頭與安裝五金。
緊湊型氣缸整合是把短行程氣動致動器匹配到一個已驗證 PCB 工位結果的流程：夾持、升降、擋停、剔除、定位、釋放或覆蓋。證據不是型錄用語，而是機台上的實測推力、行程、時間、感測器狀態與驗收行為。
以我們的經驗，氣缸很少是 PCB 線問題的唯一原因。真正故障常在相鄰一層：板件支撐會撓曲、流量控制設得太激進、支架擋住相機視野，或調壓器在工位待機時看起來穩定，動作時卻掉壓。

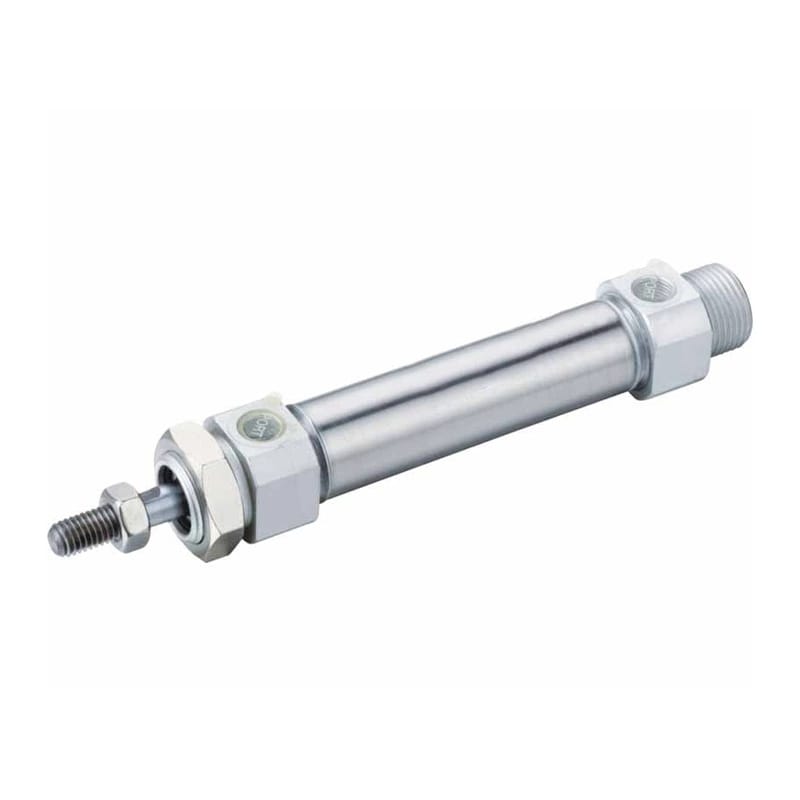

PCB 組裝線中的緊湊型氣缸整合代表什麼？
IPC 表示 IPC-A-610H 有 416 頁，目標讀者包含檢驗員、操作員，以及其他關心電子組裝驗收標準的人（IPC-A-610H，2020）。在 PCB 線中，緊湊型氣缸整合表示讓致動器運動支援該驗收流程，而不增加板件應力、污染、檢查遮擋或未驗證的定位宣稱。
有用的起點是工位任務。緊湊型氣缸可能升起擋停器、鎖住巢座、剔除不合格板、關閉護罩、觸發錫膏治具，或釋放載具。這些是不同工作，需要不同缸徑、行程、速度控制、開關邏輯與維護可接近性。
不要要求一支小氣缸解決所有運動問題。它可以非常適合短、可重複的兩位置動作。當板件必須停在多個依配方變動的位置，或在視覺系統下沿受控路徑運動時，它通常不是正確零件。
常見 PCB 工位工作
| 工位工作 | 氣缸任務 | 主要控制風險 |
|---|---|---|
| 輸送擋停 | 升起或降低板件擋停 | 撞擊板邊或載板 |
| 治具夾持 | 把 PCB 或載具壓到基準 | 板彎曲、局部元件避讓 |
| 升降台 | 把巢座升到製程位置 | 側向負載、導向剛性、行程時間 |
| 剔除道 | 推走不合格板或載具 | 速度、對位、柔性接觸 |
| 護蓋或遮罩放置 | 關閉護罩或製程蓋 | 夾點、可重複端位 |
| 治具釋放 | 檢查後解鎖治具 | 輸送啟動前的感測確認 |
氣缸越靠近 PCB，設計就越應保守。比起快 0.2 秒卻製造間歇品質雜訊的致動器，我更願意看到較慢、有導向、緩衝良好的動作。
緊湊型氣缸適合哪裡，不適合哪裡？
Festo 的致動器選擇指引指出，氣動適合快速、重複且具有明確端位的運動，而電動致動器適合高定位精度、彈性曲線與同步運動（Festo，2026）。這就是 PCB 自動化的邊界：使用緊湊型氣缸執行明確機械動作，而不是開放式定位精度。
例如，如果擋停器有硬基準、感測器確認與受控接近速度，緊湊型氣缸很適合板件擋停。若夾具只需要把載具壓向參考面，它也很適合。
那麼放置微小元件呢？那通常不是緊湊型氣缸的工作。貼裝精度屬於運動平台、吸嘴、視覺修正與機器校準。氣動氣缸可以透過驅動護罩、送料器鎖、托盤升降或剔除機構來支援該機器，但不應把最終貼裝公差歸功於氣缸。
如果問題真正關於精密軸技術，請把讀者導向氣缸與電動致動器精度指南。如果問題是閉迴路空氣定位，請使用伺服氣動定位文章。本頁應聚焦於緊湊型氣缸周圍的整合決策。
PCB 搬運應如何選擇推力、缸徑與行程？
CAGI 表示，多數設計良好的壓縮空氣系統，在壓縮機與使用點之間的壓降不超過 10%，並建議在提高壓縮機壓力前先檢查壓降（CAGI，2022）。對 PCB 緊湊型氣缸，推力選型必須使用運動中的使用點壓力，而不是只看待機時調壓器設定。
使用點壓力是氣缸移動時，在工位入口、閥歧管或致動器端口可用的空氣壓力。它應驅動推力與速度計算，因為靜態調壓壓力可能隱藏管路、接頭、濾芯、消音器與支管損失。
基本推力計算仍很簡單：
氣缸推力 = 活塞面積 x 工作壓力 x 效率修正係數
工程部分在於選擇正確負載案例。夾具可能只需要輕微壓持力，但推離氣缸可能遇到板邊摩擦、載具拖曳、導軌摩擦與安全係數。靠近薄板時，太大推力不是優點；它會彎曲面板、移動治具，或讓小小不對中看起來像元件問題。
工具氣壓缸選型缸出力計算器為 PCB 工位選擇緊湊型氣缸前，先用缸徑、活塞桿直徑、工作壓力與安全係數檢查推力或拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
對行程，請量測真實淨空堆疊：板厚、載具高度、元件避讓、擋停高度、安裝板厚、感測器支架、接頭角度與維修接近性。CAD 裡能放下的氣缸，仍可能因速度控制器指向相機、送料器或線槽而失敗。
使用能清除製程的最小行程，但不要讓每支緊湊型氣缸都跑到機械極限。為安裝公差、開關調整、緩衝行為與替換零件保留空間。這多出來的幾毫米，常會在後期幫到維護團隊。
推力與行程檢查表
| 變數 | RFQ 中要提供什麼 | 為什麼重要 |
|---|---|---|
| 工作壓力 | 動態使用點壓力 | 避免膨脹的推力估算 |
| 所需推力 | 負載、摩擦、方向、安全係數 | 避免傷板與尺寸不足 |
| 行程 | 所需移動量加調整餘量 | 保護避讓區與維修空間 |
| 移動質量 | 支架、治具、板件、載具 | 決定撞擊與緩衝風險 |
| 接觸點 | 板邊、載具、治具、蓋件 | 控制受力路徑與損傷模式 |
| 循環時間 | 伸出時間、縮回時間、停留時間 | 推動閥、管路與流量選型 |
當 PCB 線有隨機卡料時，我會先要求工位壓力曲線，再要求更大的氣缸。較大缸徑可能掩蓋壓降問題一週，接著在空氣系統清理後造成更硬的撞擊。
空氣品質、潔淨室與靜電控制如何改變氣動設計？
ISO 8573-1:2010 指定壓縮空氣中顆粒、水與油的純度等級；ISO 14644-1:2015 則使用 0.1 um 到 5 um 的懸浮粒子濃度分類潔淨室空氣潔淨度（ISO 8573-1，2010；ISO 14644-1，2015）。因此 PCB 氣動設計應指定機台端空氣品質，而不是只指定壓縮機房的濾芯五金。
使用點空氣品質是在 PCB 工位實際消耗空氣的位置量測的壓縮空氣狀態。它應分別命名顆粒、水與油的期望值，因為壓縮機房結果良好，不代表下游支管、氣管或本地濾芯仍然乾淨。
電子組裝對污染的敏感方式不同。油帶出會吸附粉塵。水會腐蝕接頭並改變閥反應。顆粒可能落在板件、治具、導軌或感測器上。正確答案不是「加一個濾芯」，而是使用點空氣品質目標、處理串列與維護週期。
相關的ISO 空氣品質標準指南會更詳細說明等級表示法。當問題是油霧或水霧時，聚結濾芯文章是更好的內部連結。
靜電控制是另一個設計層。氣動氣缸本身不會建立 ESD 計畫，但周圍五金可能破壞計畫。製程需要時，使用導電或接地治具；讓感測器電纜避開大電流導體；並記錄致動器支架如何與機架搭接。
應指定的污染控制
| 風險 | 氣動設計回應 | 維護檢查 |
|---|---|---|
| 顆粒 | 使用點過濾與乾淨安裝 | 檢查濾杯、濾芯與下游軟管 |
| 水 | 乾燥機策略與露點審查 | 排放儲氣桶並檢查冷凝水 |
| 油霧 | 需要時使用聚結過濾 | 追蹤元件壓降 |
| 板件接觸殘留 | 避免潤滑遷移到工作區附近 | 使用製程核可油脂或乾式設計 |
| 感測器不穩 | 屏蔽電纜與乾淨接地 | 檢查電纜夾與接頭應力 |
緊湊型氣缸應如何安裝在輸送機、相機與送料器周圍？
The Hermes Standard 以 IPC-HERMES-9852 發布，並使用 TCP/IP 與 XML 在 SMT 組裝線中的機器之間交換 PCB 相關資料（The Hermes Standard，2026）。這類線級通訊只有在實體工位五金能保持板件流動、相機接近與感測確認可預期時才有幫助。

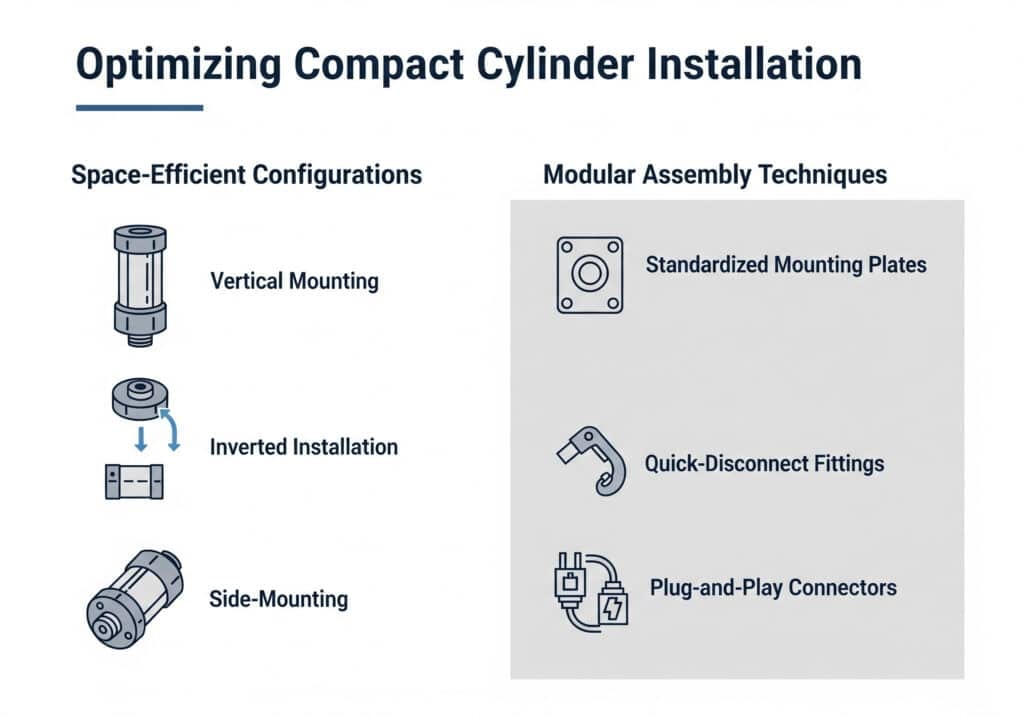

安裝是許多緊湊型氣缸專案失去小致動器優勢的地方。短本體有幫助，但接頭、開關、速度控制器、電纜與手動接近可能比氣缸本身佔更多空間。請建立完整氣動套件模型，而不是只建致動器本體。
當負載偏置或治具需要保持方正時，請使用導向五金。緊湊型氣缸的活塞桿不是線性導軌。如果氣缸推動治具板，請用導軌支撐該板，讓氣缸只供力。這種配置通常壽命更長，也讓 PLC 得到更乾淨的端位訊號。
避免返工的安裝規則
- 在鎖定氣缸位置前，先保持相機視野清楚。
- 把速度控制器與接頭放在技術員可接近的位置。
- 避免活塞桿側向負載；需要時使用導向或浮動接頭。
- 把氣動管路與大電流馬達、加熱器配線分開。
- 製程基準不能依賴端蓋時，加入外部止擋。
- 釋放輸送機前確認氣缸兩個位置。
如果產線已經很擁擠怎麼辦？導向緊湊型氣缸、無桿滑台或遠端閥歧管，可能分別解決不同空間問題。當行程長度、滑台導向或外形主導決策時，無桿氣動氣缸類型文章是下一步。
什麼時候應用無桿或伺服氣動設計取代緊湊型氣缸？
Festo 將 MPYE 比例方向閥描述為一種 5/3 通閥，能把類比輸入訊號轉換為閥開度，並可搭配外部控制器與位移編碼器形成精密氣動定位系統（Festo Proportional Valves，2026）。如果 PCB 工位需要受控中途定位，使用兩個開關的簡單緊湊型氣缸就是錯誤控制架構。
伺服氣動定位是使用可變閥命令、回授感測器與控制器修正的閉迴路氣動運動。當 PCB 工位需要中等受控停點時，它可能有幫助，但應指定為系統，而不是單一升級氣缸。

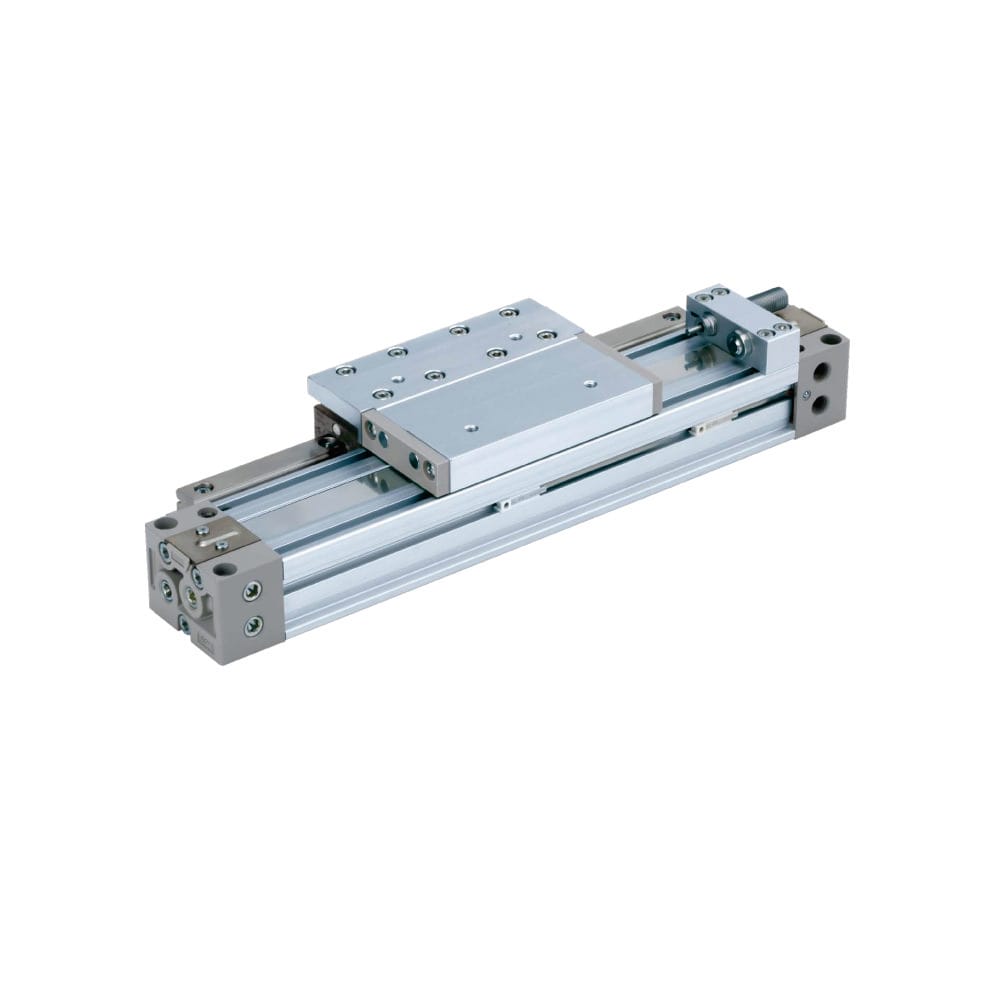

當致動器必須沿輸送邊緣移動治具、越過寬板，或避免長活塞桿伸入機器時，無桿或導向軸可能更好。當軸需要可變停點、受控減速或行程中的位置回授時，伺服氣動系統可能更好。
不過，這種升級應有明確目的。伺服氣動會增加閥、感測器、控制器調校、驗收測試與維護技能。只有製程結果需要它們時才使用，不要因為型錄詞聽起來更精密就採用。
哪些維護檢查能避免品質漂移？
CAGI 建議當濾芯差壓超過 5-7 psig，或至少每六個月更換濾芯，並建議在分配管路設置壓力監測取樣點（CAGI，2022）。對 PCB 組裝而言，這些檢查會在缺陷出現在檢查前，保護時間、推力、感測器反應與潔淨度。
維護應針對工位。每片板都會動作的板件擋停器，和只在換線時動作的護罩氣缸，需要不同審查。為每個關鍵氣缸保留小紀錄：運動中壓力、伸出與縮回時間、開關反應、接頭狀態、導向間隙與可見殘留。
也要檢查非氣缸項目。消音器會堵塞，速度控制器會漂移，管路會在護罩後被夾扁，支架在多次撞擊後會鬆動。這些小變化足以改變循環時間，進而破壞輸送交接邏輯或視覺觸發時間。
實用維護表
| 週期 | 檢查 | 可提前抓到的失效 |
|---|---|---|
| 班次開始 | 確認伸出/縮回感測器與異常噪音 | 開關損壞、安裝鬆動、卡滯 |
| 每週 | 檢查運動中的使用點壓力 | 低動態壓力、路徑堵塞 |
| 每月 | 檢查管路、接頭、速度控制器與消音器 | 漏氣、速度漂移、排氣限制 |
| 六個月或濾芯 5-7 psig 壓降 | 更換或保養濾芯 | 顆粒、水或油帶出 |
| 產品變更後 | 重新檢查避讓、接觸點與相機淨空 | 新板件碰到舊五金 |
最有用的維護數字常常不是總循環次數，而是在相同負載與壓力下伸出時間的變化。一支過去 180 ms 伸出的氣缸，現在需要 260 ms，就是在產線停止前告訴你某件事。
PCB 組裝緊湊型氣缸 RFQ 檢查表
ISO 8573-1 是 9 頁的壓縮空氣純度標準，而 ISO 14644-1 是 37 頁的潔淨室分類標準，聚焦於懸浮粒子濃度（ISO 8573-1，2010；ISO 14644-1，2015）。有用的 PCB 緊湊型氣缸 RFQ，應把致動器資料與環境、驗收資料結合，而不是只寫缸徑與行程。
請提供工位圖，而不只是照片。包含板件或載具尺寸、接觸面、允許推力、可用安裝包絡、附近相機、送料器避讓、管路走向、感測器類型、電壓、PLC 輸入類型與所需循環時間。
若是替換，請提供目前型號、三個方向照片、接頭方向、開關料號、失效症狀，以及問題是推力、時間、漏氣、污染還是淨空。這能讓供應商在緊湊型氣缸、導向氣缸、無桿單元、夾爪或控制變更之間做選擇。
應提供的 RFQ 資料
| RFQ 欄位 | 良好細節 | 不良細節 |
|---|---|---|
| 工位功能 | 「在 AOI 輸送交接前升起 PCB 擋停」 | 「需要小氣缸」 |
| 行程與淨空 | 移動量、避讓區、接頭方向、維修接近 | 「大約 30 mm」 |
| 推力要求 | 負載、摩擦、板件接觸限制、安全係數 | 「夠強」 |
| 速度目標 | 伸出/縮回時間與停留 | 「快」 |
| 空氣品質 | ISO 8573-1 等級目標或工廠標準 | 「乾淨空氣」 |
| 感測器 | 開關類型、電壓、電纜路徑、PLC 輸入 | 「帶感測器」 |
| 環境 | 潔淨室、溶劑、ESD、溫度、殘留風險 | 「電子線」 |
PCB 組裝緊湊型氣缸 FAQ
IPC-A-610H 於 2020-09-01 發布，共 416 頁；ISO 8573-1 仍是顆粒、水與油的壓縮空氣純度等級參考（IPC-A-610H，2020；ISO 8573-1，2010）。以下 FAQ 把緊湊型氣缸宣稱綁回驗收、空氣品質與工位設計。
緊湊型氣缸能精準放置 PCB 元件嗎？
通常不能。緊湊型氣缸可以驅動擋停、夾持、升降、送料器、護蓋與剔除機構，但元件放置精度屬於貼裝機、視覺校正、吸嘴與運動軸。Festo 指引把簡單氣動端位工作，與需要高定位精度和彈性曲線的電動軸分開。
PCB 氣動工位應指定什麼空氣品質？
請在使用點針對顆粒、水與油寫出 ISO 8573-1 目標。實際等級取決於製程風險、板件暴露、潤滑限制與工廠標準。不要只指定濾芯型號，因為下游軟管、潮濕支管與舊管路可能改變到達氣缸的空氣。
緊湊型氣缸需要位置回授嗎？
多數 PCB 緊湊型氣缸工位至少需要伸出與縮回確認。只有當製程需要受控中途位置或運動曲線控制時，才需要連續回授。Enfield 的 S2 範例結合比例閥、感測器與嵌入式電子，和基本雙開關緊湊型氣缸是不同系統。
如何避免氣動夾具損傷板件？
限制力，讓板件在受力路徑附近受到支撐，夾在治具基準上而不是無支撐的板材上，並控制接觸前速度。請用使用點壓力與實際摩擦負載選型，再在實際板件、載具與換線條件上驗證結果。
什麼時候應選擇無桿氣缸？
當工位需要較長移動路徑、移動滑台，或對偏置治具有更好支撐時，請選擇無桿或導向軸。緊湊型氣缸本體很短，但活塞桿與支架仍可能佔空間。對長輸送邊緣移動，請在硬塞標準緊湊型氣缸前比較導向無桿設計。
結論
緊湊型氣缸可以讓自動化 PCB 組裝線更乾淨、更密集且更容易維護，但前提是把它們視為具有明確工作的工位致動器。先凍結任務，再圍繞該任務選擇推力、行程、速度、空氣品質、安裝、感測器邏輯與維護檢查。
這篇文章的薄弱版本會承諾沒有根據的亞毫米精度。實務版本更簡單：用緊湊型氣缸做可靠兩位置動作；負載需要支撐時用導向；製程需要受控位置時用伺服氣動或電動軸；並讓每個宣稱都能在機台上測試。
