Os engenheiros de produção enfrentam uma pressão crescente para reduzir os custos, mantendo os calendários de produção, mas substituindo cilindros pneumáticos parece arriscado e complexo. As peças de substituição OEM esgotam os orçamentos com preços elevados, enquanto as preocupações com a compatibilidade, as complicações de instalação e o potencial tempo de inatividade criam hesitações que mantêm as operações presas a relações de fornecimento dispendiosas.
A substituição dos cilindros ISO 6432 da concorrência exige a identificação das especificações exactas, a verificação das dimensões de montagem, a seleção de modelos de substituição compatíveis, o planeamento dos procedimentos de instalação e a realização de testes de validação do desempenho, com uma execução adequada que normalmente permite obter poupanças de custos 30-50%, mantendo um desempenho operacional e uma fiabilidade idênticos.
Há dois meses, ajudei o Robert, um supervisor de manutenção numa fábrica de embalagens no Ohio, a substituir doze cilindros Festo dispendiosos pelos nossos equivalentes Bepto ISO 6432. O seu ceticismo inicial transformou-se em entusiasmo quando a instalação demorou apenas quatro horas e poupou à sua empresa $8.400 por ano, melhorando os prazos de entrega de semanas para dias.
Índice
- Como identificar as especificações exactas do cilindro?
- Que factores de compatibilidade devem ser verificados antes da encomenda?
- Que passos de instalação garantem uma substituição bem sucedida?
- Como validar o desempenho após a instalação?

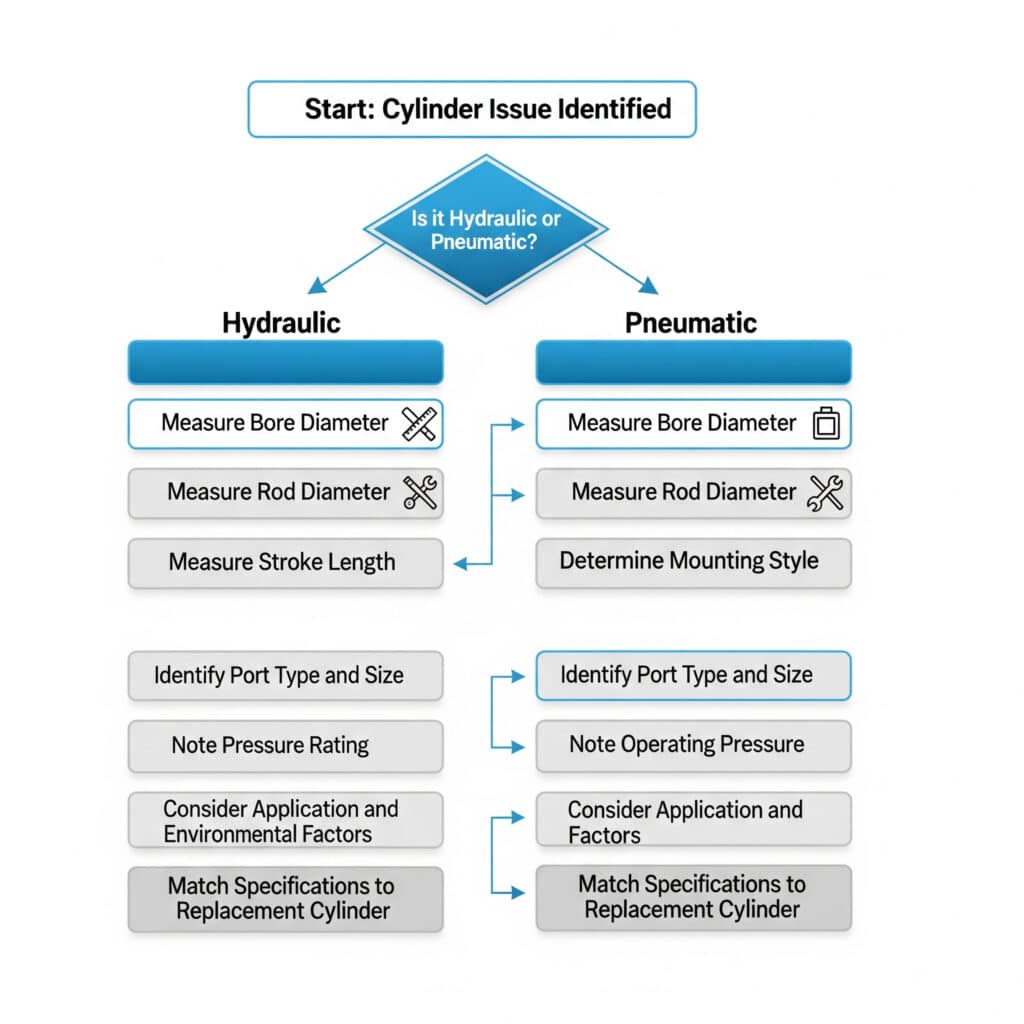

Como identificar as especificações exactas do cilindro?
A identificação exacta das especificações evita erros de encomenda dispendiosos e garante uma compatibilidade perfeita.
Identificar as especificações do cilindro registando o diâmetro do furo, o comprimento do curso, o estilo de montagem, as ligações das portas, as opções de amortecimento e os requisitos do sensor a partir de placas de identificação, desenhos técnicos ou medições diretas, ao mesmo tempo que documenta a pressão de funcionamento, a frequência do ciclo e as condições ambientais para garantir a seleção adequada da substituição.
Ler as informações do fabricante
Recolha de dados da placa de identificação
Informações essenciais das placas de identificação dos cilindros:
- Número da peça (código alfanumérico completo)
- Diâmetro do furo (normalmente 8, 10, 12, 16, 20, 25 mm para ISO 6432)
- Comprimento do curso (medida em milímetros)
- Pressão de operação gama e classificação máxima
- Data de fabrico e número de série
Número do modelo Descodificação
A maioria dos fabricantes utiliza uma codificação sistemática:
- Designação da série (por exemplo, DSBC, ADVU, CJ2)
- Tamanho do furo indicador no número de peça
- Comprimento do curso especificação
- Configuração de montagem códigos
- Caraterísticas especiais (amortecimento, sensores, etc.)
Técnicas de medição física
Verificação dimensional
| Medição | Ferramenta necessária | Tolerância típica |
|---|---|---|
| Diâmetro do furo | Pinças | ±0,1mm |
| Comprimento do curso | Régua/fita | ±1mm |
| Diâmetro da haste | Pinças | ±0,05mm |
| Comprimento total | Régua/fita | ±2mm |
| Tamanho da rosca do porto | Calibre de rosca | Correspondência exacta |
Avaliação da configuração de montagem
- Flange frontal montagem com padrões de parafusos
- Flange traseira configurações de montagem
- Fixação por pé com dimensões de base
- Fixação por munhão pontos de articulação
- Fixação por forquilha pontos de ligação
Documentação do estado de funcionamento
Parâmetros de desempenho
Dados operacionais críticos a registar:
- Pressão de trabalho durante o funcionamento normal
- Frequência de ciclo (ciclos por minuto/hora)
- Requisitos de carga (forças de empurrar/puxar)
- Requisitos de velocidade (taxas de extensão/retração)
- Ciclo de trabalho (contínuo vs. intermitente)
Factores ambientais
- Gama de temperaturas durante o funcionamento
- Níveis de humidade e exposição à humidade
- Contaminação (poeiras, produtos químicos, óleos)
- Vibração níveis e cargas de choque
- Orientação da montagem (horizontal/vertical)
Inventário de sensores e acessórios
Opções de deteção de posição
- Interruptores magnéticos tipo reed para posições finais
- Sensores de proximidade indutivos para a deteção de metais
- Sensores ópticos para um posicionamento exato
- Potenciómetros lineares para feedback analógico
- Sem sensores (operação básica de ligar/desligar)
Caraterísticas adicionais
- Amortecimento (ajustável ou fixo)
- Comando manual capacidades
- Mecanismos de bloqueio para a manutenção da posição
- Vedantes especiais para ambientes agressivos
- Modificações personalizadas ou adaptações
Que factores de compatibilidade devem ser verificados antes da encomenda?
A verificação exaustiva da compatibilidade evita problemas de instalação e garante um funcionamento sem problemas.
Verificar a compatibilidade através da conformidade com a norma ISO 6432, correspondência das dimensões de montagem, verificação da rosca da porta, adequação da classificação de pressão, compatibilidade do material de vedação e alinhamento das caraterísticas de desempenho, com especial atenção às disposições de montagem do sensor e aos requisitos de classificação ambiental para aplicações específicas.
Conformidade com a norma ISO 6432
Normas dimensionais
A norma ISO 6432 especifica as dimensões exactas para:
- Diâmetros de furo: 8, 10, 12, 16, 20, 25 mm tamanhos padrão1
- Diâmetros das hastes: Rácios específicos para o diâmetro do furo
- Dimensões de montagem: Padrões de furos e espaçamento normalizados
- Localização dos portos: Requisitos de tamanho e posição da rosca
- Envelope global: Dimensões exteriores máximas
Verificação da permutabilidade
- Padrões de furos de montagem deve corresponder exatamente
- Tamanhos de rosca de porta (M5, G1/8, etc.) compatibilidade
- Ligações da extremidade da haste (fios macho/fêmea)
- Ranhura do sensor dimensões e espaçamento
- Válvula de amortecimento locais, se presentes
Análise do sistema de montagem
Pontos de interface mecânicos
Considerações críticas sobre a montagem:
- Diâmetro do furo do parafuso e especificações da rosca
- Superfície de montagem requisitos de planicidade e acabamento
- Requisitos de apuramento para instalação/remoção
- Apoio estrutural adequação às cargas de funcionamento
- Alinhamento com mecanismos interligados
Compatibilidade de ligação
- Acessórios pneumáticos tamanho e tipo de rosca
- Ligações de tubagem diâmetro e pressão nominal
- Ligações eléctricas para sensores (se aplicável)
- Ligações mecânicas para equipamento acionado
- Sistemas de segurança requisitos de integração
Trabalhei com Lisa, uma engenheira de fábrica num fabricante de dispositivos médicos na Califórnia, que estava preocupada com a substituição de cilindros SMC num sistema de esterilização crítico. Após verificar todos os factores de compatibilidade e realizar testes exaustivos, as nossas substituições Bepto excederam as especificações de desempenho originais, poupando 40% nos custos de substituição.
Correspondência de desempenho
Requisitos de força e velocidade
| Parâmetro | Método de Verificação | Crit ilde ext{e}rios de Aceita exttilde ext{c} ilde ext{a}o |
|---|---|---|
| Saída de força | Ensaios de carga | ±5% do original |
| Velocidade da extensão | Medição de tempos | ±10% do original |
| Velocidade de retração | Medição de tempos | ±10% do original |
| Precisão de posicionamento | Medição | Igual ou melhor |
| Ciclo de vida | Dados do fabricante | Igual ou melhor |
Compatibilidade ambiental
- Classificação da temperatura corresponde à gama de aplicações
- Materiais de vedação compatível com fluidos de processo
- Resistência à corrosão adequado ao ambiente
- Proteção contra a entrada (classificação IP) cumpre os requisitos
- Tolerância à vibração adequado para instalação
Integração do sistema de controlo
Compatibilidade de sinal
- Saída do sensor níveis de tensão e corrente
- Capacidade de comutação para cargas ligadas
- Tempo de resposta caraterísticas
- Comprimento do cabo limitações e requisitos
- Tipos de conectores e configurações de pinos
Considerações sobre a programação
- Lógica de controlo alterações (caso existam)
- Ajustes de tempo para diferentes caraterísticas de resposta
- Encravamentos de segurança verificação e ensaio
- Sistemas de alarme integração e testes
- Actualizações da documentação para o pessoal de manutenção
Requisitos de qualidade e certificação
Conformidade com as normas da indústria
- Marcação CE2 para aplicações europeias
- Listagem UL para instalações na América do Norte
- Conformidade com a FDA para uso alimentar/farmacêutico
- Certificação ATEX para atmosferas explosivas
- ISO 9001 requisitos do sistema de qualidade
Garantia e assistência
- Período de garantia comparação com o original
- Apoio técnico disponibilidade e capacidade de resposta
- Peças de substituição disponibilidade e prazos de entrega
- Política de devolução para artigos defeituosos ou incorrectos
- Apoio à instalação se necessário
Que passos de instalação garantem uma substituição bem sucedida?
Os procedimentos sistemáticos de instalação minimizam o tempo de inatividade e evitam erros comuns.
Assegurar uma instalação bem sucedida através de procedimentos adequados de encerramento do sistema, remoção cuidadosa de componentes, limpeza completa das superfícies de montagem, verificação precisa do alinhamento, especificações de binário corretas, testes de pressão sistemáticos e validação funcional abrangente antes de devolver o equipamento ao serviço de produção.
Preparação da pré-instalação
Procedimentos de segurança e de paragem
Medidas de segurança essenciais antes de começar a trabalhar:
- Bloqueio/etiquetagem3 procedimentos para sistemas pneumáticos e eléctricos
- Alívio de pressão de todas as linhas pneumáticas ligadas
- Isolamento do sistema para evitar uma ativação acidental
- Equipamento de proteção individual seleção e utilização
- Preparação da área de trabalho com iluminação e ferramentas adequadas
Requisitos de ferramentas e materiais
- Ferramentas manuais básicas (chaves de porcas, chaves de fendas, alicates)
- Chave dinamométrica para um aperto correto dos parafusos
- Vedante de roscas ou fita PTFE4 para ligações
- Materiais de limpeza (solventes, panos, escovas)
- Ferramentas de medição (paquímetros, réguas, calibradores)
Processo de remoção de componentes
Sequência de desconexão
A remoção sistemática evita danos:
- Ligações eléctricas (sensores, solenóides)
- Ligações pneumáticas (linhas de alimentação e de escape)
- Ligações mecânicas (ligações da extremidade da haste)
- Fixadores de montagem (cavilhas, parafusos)
- Remoção do cilindro com cuidado para os componentes ligados
Documentação durante a remoção
- Ligações fotográficas antes da desconexão
- Etiquetar os fios e linhas pneumáticas
- Registar valores de binário de elementos de fixação críticos
- Registar quaisquer alterações ou configurações especiais
- Documentar os padrões de desgaste ou observações de danos
Instalação do cilindro de substituição
Montagem e alinhamento
Etapas críticas de instalação:
- Preparação da superfície (limpeza, inspeção)
- Junta ou vedante pedido, se necessário
- Posicionamento do cilindro e alinhamento inicial
- Instalação de fixadores com a sequência de binário correta
- Alinhamento final verificação com instrumentos de medição
Procedimentos de ligação
| Tipo de ligação | Notas de instalação | Método de Verificação |
|---|---|---|
| Portas pneumáticas | Utilizar vedante de roscas | Ensaio de pressão |
| Sensores eléctricos | Corresponder as cores dos fios | Teste de continuidade |
| Ligações mecânicas | Verificar o alinhamento | Teste de movimento |
| Parafusos de montagem | Seguir as especificações de binário | Verificação do binário |
Integração e teste de sistemas
Protocolo de ensaio de pressão
- Pressão gradual aumento para o nível de trabalho
- Deteção de fugas em todas as ligações
- Manutenção da pressão teste de integridade da vedação
- Alívio de segurança verificação da válvula
- Paragem de emergência teste de funcionamento
Validação funcional
- Funcionamento manual teste (se disponível)
- Ciclo automático ensaio a velocidade reduzida
- Velocidade máxima verificação da operação
- Ensaios de carga com as condições reais de trabalho
- Calibração do sensor e verificação da posição
Otimização de Desempenho
Procedimentos de afinação
- Regulação da velocidade utilização de válvulas reguladoras de caudal
- Ajuste do amortecimento para um funcionamento suave
- Deteção de posição calibração e verificação
- Otimização de tempos para a eficiência do ciclo
- Balanceamento de carga se estiverem envolvidos vários cilindros
Documentação e formação
- Registo de instalação conclusão
- Calendário de manutenção actualizações
- Formação de operadores sobre quaisquer alterações
- Guia de resolução de problemas actualizações
- Peças de substituição ajustamentos de inventário
Como validar o desempenho após a instalação?
Uma validação exaustiva garante que a substituição cumpre todos os requisitos operacionais.
Validar o desempenho da substituição através de testes sistemáticos de produção de força, caraterísticas de velocidade, precisão de posicionamento, resistência do ciclo, conformidade ambiental e integração do sistema de segurança, com resultados documentados que comparem o desempenho real com as especificações originais e os critérios de aceitação.
Protocolos de teste de desempenho
Verificação de força e velocidade
Medições quantitativas do desempenho:
- Força estática ensaios a várias pressões
- Força dinâmica medição durante o funcionamento
- Velocidade da extensão temporização em condições de carga
- Velocidade de retração verificação com diferentes cargas
- Caraterísticas de aceleração durante o arranque
Ensaios de posicionamento e repetibilidade
- Precisão da posição medição com instrumentos de precisão
- Ensaios de repetibilidade em m ilde ext{u}ltiplos ciclos
- Avaliação da histerese5 (diferença de posição entre abordagens)
- Avaliação da deriva durante períodos prolongados
- Estabilidade térmica de posicionamento
Ensaios de resistência e fiabilidade
Procedimentos de ensaio de ciclos
- Ciclismo acelerado à velocidade nominal máxima
- Ciclo de carga com forças de trabalho efectivas
- Ciclo de pressão em toda a gama de funcionamento
- Ciclo de temperatura se for ambientalmente crítico
- Exposição à contaminação ensaios, quando aplicável
Parâmetros de monitorização
| Par ilde ext{a}metro de Teste | Frequência de controlo | Crit ilde ext{e}rios de Aceita exttilde ext{c} ilde ext{a}o |
|---|---|---|
| Taxa de fuga | A cada 1000 ciclos | <2cc/min à pressão nominal |
| Precisão da posição | A cada 500 ciclos | Dentro de ±0,1mm |
| Tempo de ciclo | Contínuo | ±5% da linha de base |
| Temperatura de funcionamento | Contínuo | Dentro da gama nominal |
| Níveis de vibração | Diário | Nenhum aumento em relação à linha de base |
Validação da integração
Verificação do sistema de controlo
- Sinal do sensor qualidade e coerência
- Tempo de resposta para controlar os comandos
- Bloqueio de segurança verificação de funções
- Sistema de alarme ensaios de integração
- Protocolo de comunicação validação (se aplicável)
Teste de integração de processos
- Qualidade do produto avaliação de impacto
- Taxa de produção manutenção ou melhoramento
- Equipamento a jusante compatibilidade
- Sistema a montante verificação da interação
- Sistema global avaliação da eficiência
Recentemente, concluí um projeto de substituição com James, um gestor de produção de um fornecedor automóvel no Michigan, em que substituímos 24 cilindros Parker em várias estações de montagem. O nosso processo de validação abrangente confirmou a equivalência do desempenho do 98%, ao mesmo tempo que conseguimos poupanças de custos significativas e uma maior disponibilidade de peças sobresselentes.
Monitorização do desempenho a longo prazo
Estabelecimento da base de referência
- Desempenho inicial registo de dados
- Parâmetros de funcionamento documentação
- Intervalos de manutenção estabelecimento
- Padrões de desgaste documentação de base
- Tendências de desempenho início do rastreio
Melhoria contínua
- Otimização do desempenho com base na análise de dados
- Calendário de manutenção refinamento
- Parâmetro de funcionamento afinação
- Programa de formação actualizações com base na experiência
- Documentação melhoria contínua
Resolução de problemas e suporte
Resolução de problemas comuns
- Variações de desempenho diagnóstico e correção
- Problemas de instalação identificação e soluções
- Problemas de compatibilidade procedimentos de resolução
- Requisitos de manutenção otimização
- Oportunidades de atualização identificação
Recursos de suporte técnico
- Suporte do fabricante procedimentos de contacto
- Documentação técnica acesso e actualizações
- Recursos de formação para o pessoal de manutenção
- Peças de substituição identificação e encomenda
- Pedidos de garantia procedimentos e requisitos
Na Bepto, fornecemos um suporte de substituição abrangente, incluindo guias de referência cruzada detalhados, consulta técnica e assistência de validação pós-instalação. A nossa equipa experiente já efectuou com sucesso milhares de substituições de cilindros, ajudando os clientes a obterem poupanças de custos significativas, mantendo ou melhorando o desempenho operacional.
Conclusão
Uma substituição bem sucedida do cilindro ISO 6432 requer uma identificação sistemática das especificações, uma verificação exaustiva da compatibilidade, procedimentos de instalação cuidadosos e uma validação exaustiva do desempenho, resultando normalmente em poupanças de custos substanciais, mantendo a excelência operacional e a fiabilidade.
Perguntas frequentes sobre a substituição de cilindros ISO 6432
P: Como é que posso ter a certeza de que um cilindro de substituição vai servir exatamente?
A norma ISO 6432 assegura a permutabilidade dimensional para tamanhos de furo de 8-25 mm, mas verifique sempre as dimensões de montagem, as localizações dos orifícios e as disposições dos sensores com base em desenhos técnicos ou medições diretas antes de encomendar cilindros de substituição.
P: Qual é a poupança de custos típica quando se muda de cilindros OEM para cilindros compatíveis?
Os cilindros ISO 6432 compatíveis custam normalmente menos 30-50% do que os equivalentes OEM, com poupanças adicionais resultantes de prazos de entrega mais rápidos, custos de inventário reduzidos e preços competitivos de peças sobresselentes durante o ciclo de vida do equipamento.
P: A utilização de cilindros não-OEM anulará a garantia do meu equipamento?
As garantias dos equipamentos cobrem normalmente o sistema completo e não os componentes individuais, mas verifique os termos específicos da garantia e tenha em conta que a conformidade com a norma ISO 6432 assegura o ajuste e o funcionamento corretos.
P: Quanto tempo demora uma substituição típica de um cilindro?
A substituição simples do cilindro ISO 6432 demora normalmente 30-60 minutos por unidade, dependendo da acessibilidade e da complexidade da ligação, com um tempo de inatividade mínimo do sistema quando são seguidos os procedimentos e a preparação adequados.
P: O que devo fazer se o cilindro de substituição não funcionar exatamente como o original?
Documente quaisquer diferenças de desempenho, verifique os procedimentos de instalação, verifique os parâmetros de funcionamento e contacte o seu fornecedor para obter apoio técnico, uma vez que os pequenos ajustes resolvem muitas vezes rapidamente as variações de desempenho.
-
“ISO 6432:2015 Potência de fluido pneumático”,
https://www.iso.org/standard/43654.html. Apresenta as especificações dimensionais normalizadas para cilindros pneumáticos. Função da evidência: mecanismo; Tipo de fonte: norma. Suportes: Diâmetros de furo: 8, 10, 12, 16, 20, 25mm tamanhos padrão. ↩ -
“Marcação CE”,
https://single-market-economy.ec.europa.eu/single-market/ce-marking_en. Define os requisitos de conformidade para o Espaço Económico Europeu. Função de evidência: general_support; Tipo de fonte: government. Suporta: Marcação CE. ↩ -
“Controlo de energia perigosa (bloqueio/etiquetagem)”,
https://www.osha.gov/control-hazardous-energy. Especifica protocolos de segurança para isolamento de fontes de energia pneumática. Função de evidência: general_support; Tipo de fonte: government. Suporta: Lockout/tagout. ↩ -
“Fita vedante de rosca”,
https://en.wikipedia.org/wiki/Thread_seal_tape. Explica a utilização da fita PTFE na vedação de roscas de tubos. Papel da evidência: mecanismo; Tipo de fonte: pesquisa. Suportes: Selante de rosca ou fita PTFE. ↩ -
“Histerese”,
https://en.wikipedia.org/wiki/Hysteresis. Descreve a dependência do estado de um sistema em relação ao seu histórico, relevante para a precisão do sensor. Papel da evidência: mecanismo; Tipo de fonte: pesquisa. Suporta: Avaliação de histerese. ↩
