كيفية اختيار الأسطوانات المقاومة للتآكل للتطبيقات البحرية

تدمر البيئات البحرية الأسطوانات الهوائية القياسية في غضون أشهر، مما يجعل مشغلي السفن يواجهون إصلاحات طارئة مكلفة، وأعطالًا خطيرة في المعدات، ووقت تعطل طويل في المواقع النائية حيث يستحيل الحصول على قطع غيار. يخلق الرذاذ الملحي ودرجات الحرارة القصوى والرطوبة المستمرة عاصفة مثالية للتآكل السريع الذي يمكن أن يضر بأنظمة السفن الحرجة عندما تكون هناك حاجة ماسة إليها.

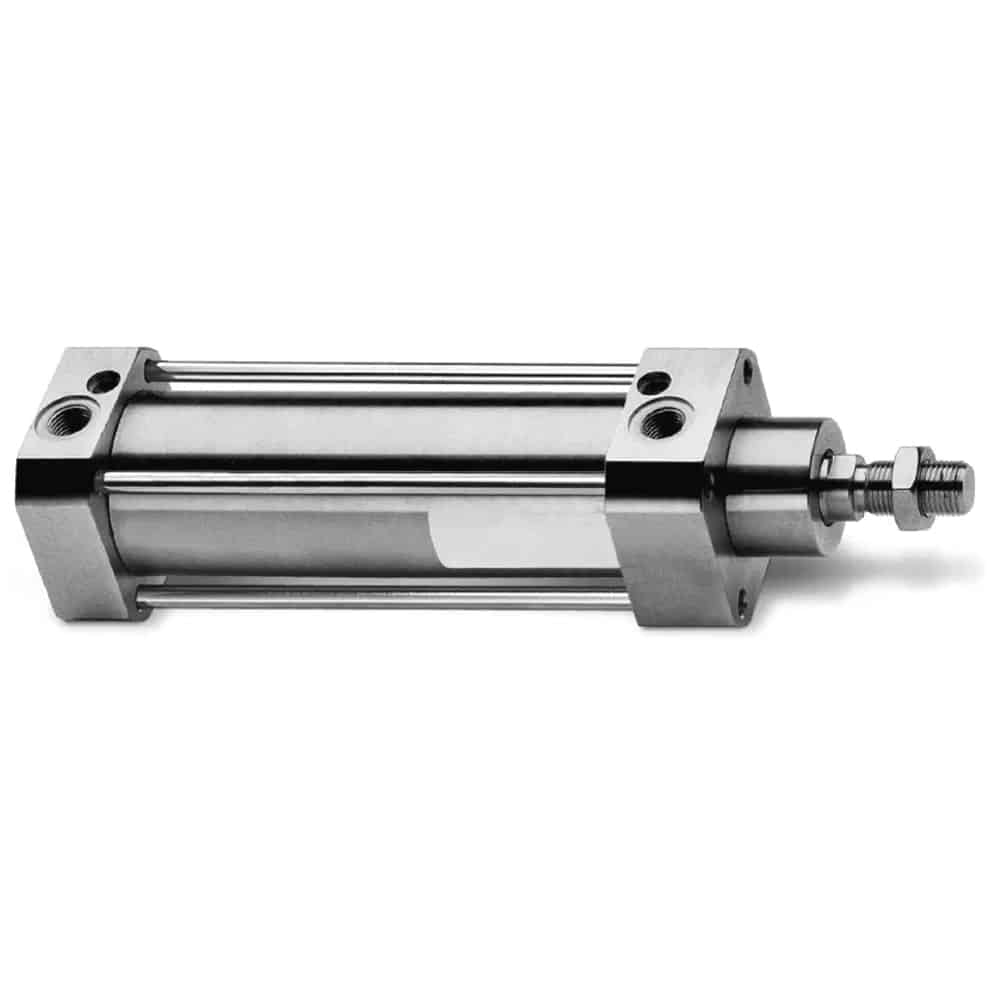

يتطلب اختيار أسطوانات مناسبة مقاومة للتآكل للتطبيقات البحرية بنية من الفولاذ المقاوم للصدأ 316، وطلاءات متخصصة، وأنظمة إحكام غلق محسّنة، وأجهزة تركيب من الدرجة البحرية يمكنها تحمل التعرض للمياه المالحة ودرجات الحرارة والاهتزاز مع الحفاظ على تشغيل موثوق به لمدة 5-10 سنوات في الظروف البحرية القاسية.

في الأسبوع الماضي فقط، تلقيت مكالمة عاجلة من القبطان مارتينيز، الذي تعطلت أسطوانات رافعة سطح سفينة الصيد الخاصة به على بعد 200 ميل من الشاطئ، مما أجبر طاقمه على التعامل يدوياً مع شباك تزن 500 رطل في بحار خطرة. كانت أسطواناته القياسية قد تآكلت في غضون 18 شهرًا فقط، مما أدى إلى خطر على السلامة كان من الممكن منعه باستخدام معدات بحرية مناسبة. ⚓

جدول المحتويات

• ما الذي يجعل البيئات البحرية مدمرة للأسطوانات القياسية؟
• ما هي المواد والطلاءات التي توفر أفضل حماية من التآكل؟
• كيف يمكنك تحديد حجم الأسطوانات وتكوينها للتطبيقات البحرية؟
• ما هي ممارسات الصيانة التي تطيل عمر الأسطوانة البحرية؟

ما الذي يجعل البيئات البحرية مدمرة للأسطوانات القياسية؟

تجمع البيئات البحرية بين العديد من عوامل التآكل التي تدمر المعدات الهوائية التقليدية بسرعة.

تعمل البيئات البحرية على تسريع التآكل من خلال رذاذ الملح الذي يحتوي على الكلوريدات، والرطوبة الثابتة فوق 80%، وتدوير درجة الحرارة من درجة التجمد إلى 120 درجة فهرنهايت، والأشعة فوق البنفسجية، والاهتزاز من حركة الأمواج، و التآكل الجلفاني¹ من المعادن غير المتشابهة، مما يخلق ظروفًا أكثر عدوانية من 10 إلى 20 مرة من البيئات الصناعية النموذجية.

آليات التآكل الأولية

الرذاذ الملحي وهجوم الكلوريد

• تركيز كلوريد الصوديوم حتى 35,000 جزء في المليون في مياه البحر²
• تغلغل الهباء الجوي في أصغر الشقوق والفجوات
• التنقر المتسارع على الأسطح المعدنية المكشوفة
• تآكل الشقوق في الوصلات الملولبة والأختام الملولبة

عوامل الإجهاد البيئي

• رطوبة ثابتة يمنع تكوين الأكسيد الواقي
• تدوير درجة الحرارة يخلق إجهادًا حراريًا وتكثيفًا
• التعرض للأشعة فوق البنفسجية تحلل الأختام والطلاءات الواقية
• الاهتزاز الميكانيكي تسريع الإرهاق والتآكل

مخاطر التآكل الجلفاني

عند تلامس المعادن غير المتشابهة في المياه المالحة:

• مكونات الألومنيوم تصبح أنودية وتتآكل بسرعة
• مثبتات فولاذية في أغلفة من الألومنيوم تخلق خلايا جلفانية
• درجات الفولاذ المقاوم للصدأ تختلف بشكل كبير في مقاومة التآكل
• الطلاءات الواقية يجب عزل المعادن غير المتشابهة

تحليل نمط الفشل

المكوّن	حياة البيئة القياسية	حياة البيئة البحرية	وضع الفشل الأساسي
هيكل من الفولاذ الكربوني	أكثر من 10 سنوات	6-18 شهراً	التآكل المنتظم
مكونات الألومنيوم	أكثر من 15 عاماً	3-12 شهراً	تآكل التنقر
الأختام القياسية	أكثر من 5 سنوات	من 6 إلى 24 شهرًا	تبلور الملح
أجهزة مطلية بالزنك	أكثر من 8 سنوات	2-6 أشهر	التآكل الجلفاني

عواقب العالم الحقيقي

يؤدي تعطل الأسطوانة البحرية إلى:

• مخاطر السلامة من عطل في المعدات
• الإصلاحات الطارئة في البحر بموارد محدودة
• فترات توقف ممتدة انتظار الأجزاء في الموانئ البعيدة
• الإخفاقات المتتالية تؤثر على الأنظمة التابعة

ما هي المواد والطلاءات التي توفر أفضل حماية من التآكل؟

يعد اختيار المواد أمرًا بالغ الأهمية لطول عمر الأسطوانة البحرية وموثوقيتها.

تتطلب الأسطوانات البحرية هيكل من الفولاذ المقاوم للصدأ 316L، وطلاءات بحرية متخصصة مثل الإيبوكسي أو البولي يوريثين، وموانع تسرب من نوع Viton أو EPDM، وأجهزة غير قابلة للتخميل غير قابلة للصدأ، مع اختيار المواد بناءً على مستويات التعرض المحددة من منطقة الرذاذ إلى التطبيقات المغمورة بالكامل.

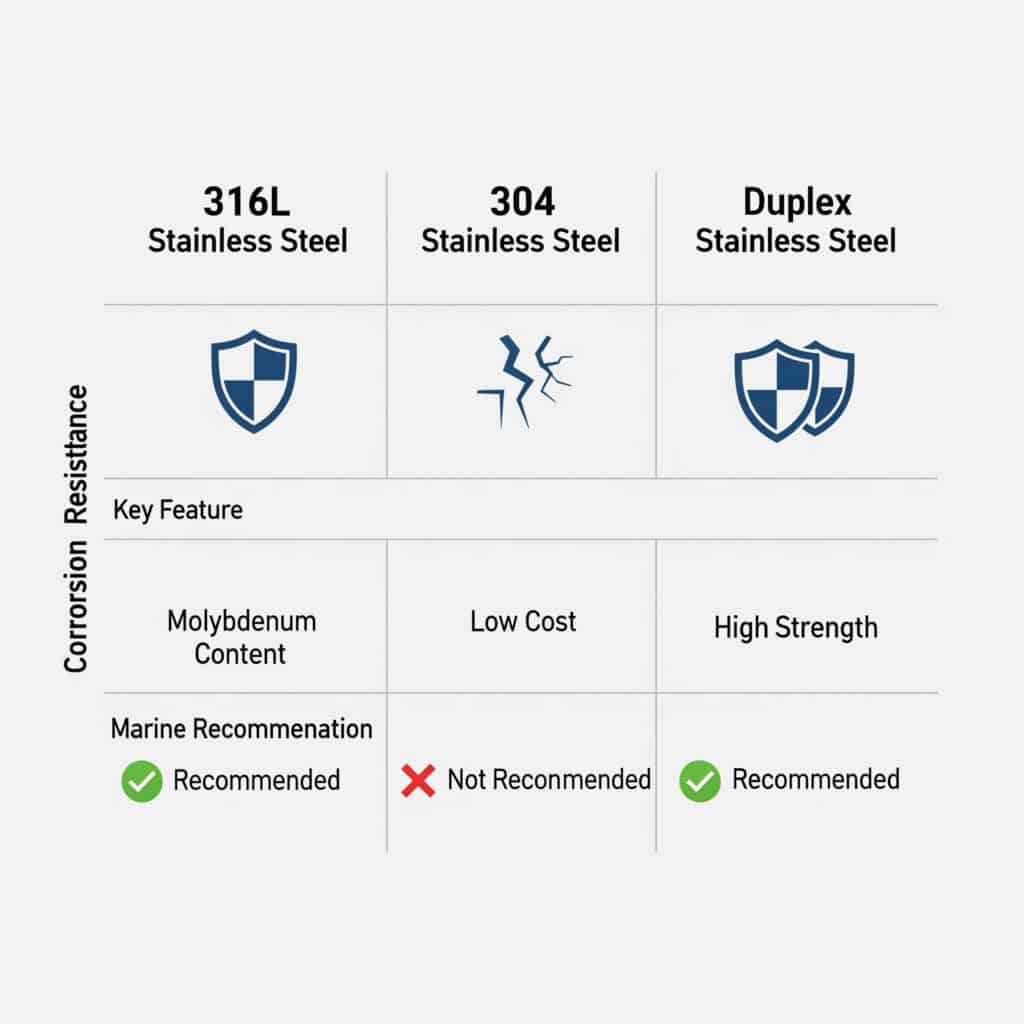

درجات الفولاذ المقاوم للصدأ للاستخدام البحري

الفولاذ المقاوم للصدأ 316L (موصى به)

• يوفر محتوى الموليبدينوم مقاومة فائقة للكلوريد³
• منخفضة الكربون يمنع ترسب الكربيد
• رقم مكافئ مقاومة التأليب (PREN) من 25-26
• أداء مثبت في التطبيقات البحرية في جميع أنحاء العالم

فولاذ مقاوم للصدأ 304 (غير موصى به)

• مقاومة أقل للتآكل في بيئات الكلوريد
• قابلية التأليب في التعرض للمياه المالحة
• وفورات في التكاليف لا تبرر انخفاض الموثوقية
• مقبول فقط للتطبيقات الداخلية المحمية

الفولاذ المقاوم للصدأ المزدوج (خيار ممتاز)

• قوة فائقة ومقاومة التآكل
• 2205 درجة 2205 عروض PREN من 35+
• تكلفة أعلى مبرر للتطبيقات الحرجة
• مقاومة ممتازة للإجهاد تحت التحميل الدوري

أنظمة الطلاء الواقي

طلاءات الإيبوكسي البحرية من الدرجة الأولى

• حماية الحاجز ضد الرذاذ الملحي
• مقاومة المواد الكيميائية لعوامل التنظيف
• نطاق السُمك 5-15 مل للحماية المثلى
• الترميز اللوني متاح لتحديد النظام

طلاء علوي من البولي يوريثين

• مقاومة الأشعة فوق البنفسجية يمنع تدهور الطلاء
• مقاومة التآكل للمناطق عالية التآكل
• الاحتفاظ باللمعان يحافظ على المظهر
• سهولة الصيانة مع التنظيف القياسي

هل تتذكر الكابتن مارتينيز؟ بعد تعطل أسطوانته، قمنا بتزويده بأسطوانات من الفولاذ المقاوم للصدأ 316L بدون قضبان مع طلاء إيبوكسي بحري لنظام رافعته الجديدة. وبعد مرور ثمانية عشر شهرًا، لا تزال تعمل بشكل لا تشوبه شائبة في بيئة شمال الأطلسي القاسية، وقد قام بتزويد أسطوله بالكامل بأسطواناتنا البحرية بعد أن رأى تحسنًا في الموثوقية.

متطلبات نظام الختم

موانع تسرب الفلورولاستومر (فيتون)

• مقاومة المواد الكيميائية للمياه المالحة ومواد التنظيف
• نطاق درجة الحرارة -20 درجة فهرنهايت إلى 400 درجة فهرنهايت⁴
• مجموعة الضغط المنخفض يحافظ على الختم مع مرور الوقت
• مقاومة الأوزون يمنع التدهور بالأشعة فوق البنفسجية

بديل EPDM

• انخفاض التكلفة من فيتون
• مقاومة جيدة للمياه المالحة
• قيود درجة الحرارة مقارنة بالفلورولاستومرات الفلورية
• مناسبة لـ تطبيقات التعرض المعتدل

كيف يمكنك تحديد حجم الأسطوانات وتكوينها للتطبيقات البحرية؟

تتطلب التطبيقات البحرية اعتبارات خاصة للتحجيم وتكوينات التركيب.

يجب أن يأخذ تحديد حجم الأسطوانة البحرية في الحسبان بدلات التآكل، وعوامل الأمان لظروف الطوارئ، ومقاومة الاهتزاز، وإمكانية الوصول للصيانة، والتكامل مع أنظمة السفينة مع تلبية متطلبات جمعية التصنيف ومعايير السلامة البحرية.

عوامل التحجيم الخاصة بالبحار

اعتبارات عامل الأمان

• عوامل أمان أعلى (2.5-3.0x) للأنظمة الحرجة
• عملية الطوارئ القدرة أثناء فقدان الطاقة
• تخطيط التكرار للوظائف الأساسية
• التموضع الآمن من الفشل في حالة تعطل النظام

عوامل الحمل البيئي

• تحميل الموجة تضيف قوى ديناميكية إلى الأحمال الساكنة
• تراكم الجليد يزيد من الوزن والاحتكاك
• تحميل الرياح يؤثر على المعدات المكشوفة
• التمدد الحراري من تدوير درجة الحرارة

متطلبات التركيب والتركيب

تركيب مقاوم للاهتزازات

• أنظمة تركيب مرنة امتصاص حركة السفينة
• عزل الصدمات يمنع التلف الناتج عن الصدمات
• نقاط تركيب متعددة توزيع الأحمال
• الوصول للصيانة في الأماكن الضيقة

الصرف والتهوية

• فتحات التصريف منع تراكم المياه
• مسارات التهوية السماح بخروج الرطوبة
• الأسطح المنحدرة تسليط الماء بفعالية
• مداخل الكابلات المختومة منع دخول المياه

متطلبات مجتمع التصنيف

المعايير البحرية المشتركة

• متطلبات ABS (المكتب الأمريكي للشحن البحري)⁵
• DNV GL معايير الاعتماد
• سجل لويدز عمليات الموافقة
• خفر السواحل الامتثال للسفن التجارية

متطلبات التوثيق

• الشهادات المادية لجميع المكونات
• اختبار الضغط الوثائق
• إجراءات التثبيت وجداول الصيانة
• قطع الغيار التوصيات والتوافر

عملت مؤخرًا مع سارة، وهي مهندسة بحرية تصمم سفينة إمداد بحرية جديدة في لويزيانا. تطلبت معداتها على سطح السفينة أسطوانات يمكن أن تعمل في ظروف تتراوح بين -20 درجة فهرنهايت و120 درجة فهرنهايت مع تحمل رذاذ الملح المستمر. لقد قمنا بتصميم أسطوانات مخصصة 316L غير قابلة للصدأ بدون قضبان مع عناصر تسخين مدمجة وأنظمة تصريف محسنة. يعمل التصميم المعتمد من ABS بشكل لا تشوبه شائبة لمدة عامين عبر سفن متعددة في أسطولها.

ما هي ممارسات الصيانة التي تطيل عمر الأسطوانة البحرية؟

الصيانة المناسبة ضرورية لزيادة عمر الأسطوانة البحرية إلى أقصى حد ممكن.

تشمل الصيانة الفعالة للأسطوانة البحرية التنظيف المنتظم للمياه العذبة، وفحص الطلاء الواقي ولمساته، واستبدال مانع التسرب على فترات زمنية محددة، والتشحيم بمنتجات من الدرجة البحرية، والتوثيق الشامل لتتبع الأداء والتنبؤ باحتياجات الصيانة.

جدول الصيانة الوقائية

العمليات اليومية

• الفحص البصري للتلف أو التسريبات الواضحة
• الاختبار التشغيلي للأنظمة الحرجة
• إزالة رذاذ الملح مع الشطف بالمياه العذبة
• نقطة التشحيم الخدمة حسب الحاجة

الصيانة الأسبوعية

• الفحص التفصيلي من الأختام والتجهيزات
• حالة الطلاء التقييم
• أجهزة التركيب التحقق من عزم الدوران
• اختبار الأداء تحت الحمل

الخدمة الشهرية

• التنظيف الشامل بمذيبات آمنة للبحار
• حالة الختم التقييم التفصيلي
• اختبار الضغط للتحقق من السلامة
• تحديث الوثائق في سجلات الصيانة

إجراءات التنظيف والحماية

تنظيف المياه العذبة

• الشطف اليومي يزيل الترسبات الملحية
• الغسيل بالضغط للتلوث الشديد
• إجراءات التجفيف منع الرطوبة المحتبسة
• طلاء واقي التطبيق بعد التنظيف

استخدام مثبطات التآكل

• مثبطات من الدرجة البحرية للأسطح المكشوفة
• الزيوت المخترقة للتوصيلات الملولبة
• الطلاءات العازلة للحماية المؤقتة
• الأنودات القربانية عند الاقتضاء

استكشاف المشكلات الشائعة وإصلاحها

علامات الإنذار المبكر

• زيادة ضغط التشغيل المتزايد يشير إلى تآكل مانع التسرب
• حركة غير منتظمة يشير إلى التلوث
• التآكل المرئي يتطلب اهتمامًا فوريًا
• ضوضاء غير معتادة قد يشير إلى تآكل المحمل

إجراءات الإصلاح في حالات الطوارئ

• الختم المؤقت طرق الإصلاح في البحر
• الإجراءات الالتفافية للأنظمة غير الحرجة
• مخزون قطع الغيار لأنماط الفشل الشائعة
• دعم الشاطئ بروتوكولات الاتصال

تحسين الأداء على المدى الطويل

تتبع الأداء

• عد الدورات لتوقع التآكل
• مراقبة الضغط لاتجاهات الكفاءة
• تسجيل درجة الحرارة لتحليل التدوير الحراري
• تحليل الفشل للتحسين المستمر

فرص الترقية

• تقنية الختم التحسينات
• نظام الطلاء التحديثات
• نظام المراقبة الاندماج
• الصيانة التنبؤية التنفيذ

الخاتمة

يتطلب اختيار الأسطوانات المناسبة من الدرجة البحرية وصيانتها فهم التحديات الفريدة للبيئات البحرية وتنفيذ استراتيجيات شاملة لاختيار المواد والتركيب والصيانة لضمان التشغيل الموثوق به في ظروف المياه المالحة القاسية.

الأسئلة الشائعة حول تطبيقات الأسطوانات البحرية

1. “التآكل الجلفاني”, https://en.wikipedia.org/wiki/Galvanic_corrosion. يشرح العملية الكهروكيميائية لتآكل المعادن غير المتشابهة في إلكتروليت مثل الماء المالح. دور الدليل: الآلية؛ نوع المصدر: ويكي. يدعم: التآكل الجلفاني. ↩

2. “خواص مياه البحر”, https://manoa.hawaii.edu/exploringourfluidearth/physical/ocean-depths/properties-seawater. يوفر بيانات أكاديمية قياسية عن الملوحة والتركيب الكيميائي لمياه المحيطات. دور الدليل: إحصائية؛ نوع المصدر: بحث. يدعم: تركيز كلوريد الصوديوم حتى 35,000 جزء في المليون في مياه البحر. ↩

3. “البيئات البحرية”, https://www.imoa.info/molybdenum-uses/molybdenum-grade-stainless-steels/marine-environments.php. تفاصيل كيف أن خلط الفولاذ المقاوم للصدأ بالموليبدينوم يحسن بشكل كبير من مقاومة التآكل الموضعي. دور الدليل: الآلية؛ نوع المصدر: الصناعة. يدعم: يوفر محتوى الموليبدينوم مقاومة فائقة للكلوريد. ↩

4. “فيتون فلورويلاستومر”, https://www.dupont.com/brands/viton.html. مواصفات الشركة المصنعة التي توضح بالتفصيل درجات الحرارة التشغيلية القصوى لموانع التسرب الفلورويلاستومر. دور الدليل: إحصائية؛ نوع المصدر: الصناعة. الدعم: نطاق درجة الحرارة -20 درجة فهرنهايت إلى 400 درجة فهرنهايت. ↩

5. “القواعد والأدلة”, https://ww2.eagle.org/en/rules-and-resources/rules-and-guides.html. يحدد معايير الاعتماد الرسمية ومتطلبات السلامة لمعدات السفن البحرية. دور الدليل: معيار؛ نوع المصدر: معيار. يدعم: متطلبات ABS (المكتب الأمريكي للشحن البحري). ↩
