氣動氣缸標準化對全廠的策略影響

使用 ISO 15552 的 32-320 mm 缸徑範圍、資產台帳、例外規則、備件策略、試點測試與 KPI 控制來標準化氣動氣缸。

5 分鐘閱讀作者： David Li
分享
被選為工廠批准平台的 ISO 15552 拉桿式氣動氣缸

氣動氣缸標準化對全廠的策略影響

氣動氣缸標準化，是在一座工廠內有控制地減少不必要的氣缸品種。做得好的標準化，不是把每台機器都改成同一個型號，而是定義批准平台、可配置變型、已驗證交叉替代、關鍵備件，以及真正需要不同方案時的例外路徑。

ISO 15552 是很有用的起點。它涵蓋缸徑 32 到 320 mm、最高額定壓力 1,000 kPa 或 10 bar 的可拆式安裝氣缸，並於 2025 年確認仍為現行標準（ISO 15552:2018，2025 確認）。但尺寸符合標準，不等於力量、緩衝、感測、密封、耐腐蝕或安全行為都相同。

這個差異會改變商業論證。工廠在承諾節省前，應先量測活躍料號、庫存價值、緊急採購、替換裝配失敗、恢復時間與供應商風險。標準化計畫應建立在已驗證的現場資料上，而不是借用另一座工廠的通用百分比。

重點摘要

  • ISO 15552 涵蓋 32-320 mm 缸徑與 10 bar，但不代表完整應用等效。
  • 標準化的是平台與決策規則，不是每一支氣缸。
  • 對環境、動作、安全與合規需求，保留有文件的例外。
  • 用現場基線、試點結果與生命週期成本證明價值。

根據我們對已引用 ISO 範圍與現行製造商型錄的分析，最強的標準其實是一套決策系統。它告訴維護哪些可以替換，告訴工程哪些必須重算，告訴採購哪些可以雙供應來源，也告訴所有人何時必須提出例外批准。

把兩個已安裝料號視為標準化候選前，先用氣缸選型基本功檢查。

全廠氣動氣缸標準化實際應涵蓋什麼？

ISO 15552 涵蓋最高 1,000 kPa 或 10 bar、缸徑 32-320 mm 的氣缸，但它標準化的是基本尺寸、安裝尺寸與附件尺寸，而不是每個應用細節（ISO 15552:2018，2025 確認）。工廠應標準化氣缸平台與批准規則，而不是把每台機器強迫塞進同一個型號。

先從可記錄、可檢查的接口開始：氣缸系列、缸徑、行程、安裝代碼、安裝長度、桿端、端口配置、感測器預留與附件模式。再把應用變數放在旁邊：實際壓力、所需力量、目標行程時間、負載方向、緩衝需求、側向負載、溫度、沖洗、化學品、腐蝕與安全功能。

如果工廠只按缸徑與行程做標準化，替換件可能能鎖上去，卻不能完成工作。ISO 6432 明確在 8-25 mm、10 bar 尺寸系列內保留製造商設計自由（ISO 6432:2015，2015 發布）。ISO 21287 涵蓋 20-100 mm 緊湊型氣缸，但排除可調緩衝，這會限制它能放進哪些平台（ISO 21287:2004，2023 確認）。

ISO 氣動氣缸平台缸徑範圍 ISO 6432 涵蓋 8 到 25 mm，ISO 21287 涵蓋 20 到 100 mm，ISO 15552 涵蓋 32 到 320 mm。三者都以 10 bar 為範圍背景，但功能與限制不同。 ISO 氣缸平台涵蓋不同範圍 缸徑單位為 mm；相同壓力範圍不代表相同功能。 080160240320 mm ISO 6432ISO 21287ISO 15552 8-25 mm，小缸徑單桿 20-100 mm，緊湊型，無可調緩衝 32-320 mm，可拆式安裝 來源：ISO 6432:2015、ISO 21287:2004、ISO 15552:2018
把 ISO 系列當成第一層分類，再驗證尺寸標準沒有解決的應用細節。

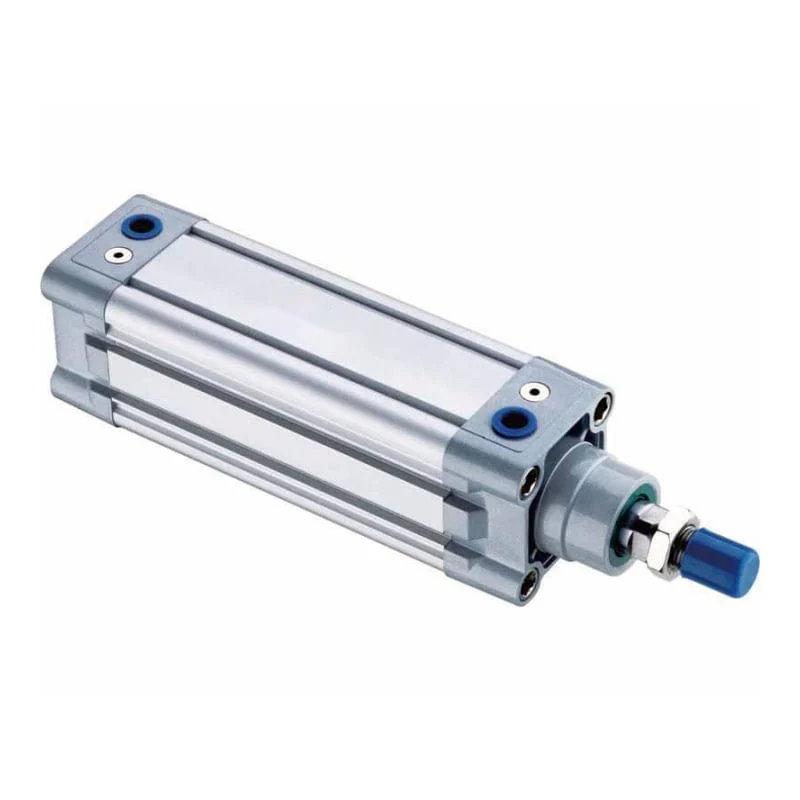

代表工廠標準化計畫中一個批准平台的 ISO 15552 拉桿式氣動氣缸

MB Series ISO 15552 拉桿式氣動氣缸

實務規則很簡單：標準化那些能在圖紙與驗收表上驗證的內容，並讓配置選項保持可見。食品沖洗氣缸、高溫爐用氣缸、無桿搬運軸與安全相關保持裝置，不應被壓成同一個模糊的通用項目。

已安裝基礎與關鍵性台帳應包含哪些資料？

ISO 14224 把可靠性與維護記錄整理成三大類：設備資料、故障資料與維護資料（ISO 14224:2016，2016）。雖然該標準面向石油產業，但三段式邏輯很適合移植到氣缸台帳：識別資產、記錄故障、記錄維修需要。

台帳應以每一個已安裝氣缸位置為一列，而不是每個料號一列。兩支相同氣缸的風險可能完全不同：一支停掉包裝線，另一支只開啟非關鍵門板。位置、機台功能與生產後果，必須和硬體規格放在一起。

資料群組最低欄位重要性
資產識別廠區、產線、機台、軸標籤、圖號能重新找到安裝位置
氣缸接口系列、缸徑、行程、安裝、安裝長度、桿端、端口驗證尺寸裝配
控制閥、管徑、感測器、接頭、緩衝、調壓設定保護速度與順序行為
應用負載方向、動態壓力、行程時間、工作週期、側向負載驗證性能等效
環境溫度、沖洗、粉塵、化學品、腐蝕、潔淨室需求決定密封件、材料與保護
可靠性故障模式、日期、維修行動、停機、重複故障區分慢性問題與隨機事件
供應風險現有庫存、供應商、交期、批准替代件、最後採購支援備件與採購決策
關鍵性安全影響、品質影響、產量損失、備援方法設定驗證與庫存深度

不要一開始就刪除看起來重複的記錄。先把台帳與貨架、維修歷史、圖紙與現有供應商資料對齊。已停產型號可能仍有合格替代件；常見型號可能藏著多個感測器或密封尾碼，仍值得獨立建立配置記錄。

最有用的例外說明應短而機械化：差異是什麼、為什麼標準平台不適用、哪個測試證明例外可用。像「特殊機台」這類模糊備註，幫不了下一位技術員或採購。

若台帳包含長行程滑座軸，請把那些記錄連到無桿氣缸預防維護清單，不要把它們當成普通有桿氣缸處理。

如何分組應用，避免過度標準化？

Parker 的 ISO 15552 P1F 型錄跨越七個缸徑，從 32 到 125 mm；行程從 5 到 2,500 mm；工作壓力為 1-10 bar（Parker P1F catalogue，2026 擷取）。這些範圍說明，應用分組必須使用量測過的工作包絡，而不是只看料號相似。

只有當位置共用相同的機械與操作包絡時才合併。從氣缸系列與安裝開始，再比較缸徑、行程、方向別負載、使用點壓力、目標速度、緩衝能量、導向、環境、感測器與安全角色。舊品牌應放在後面。

分組關卡可合併時應分開時
動作端點與行程公差相同中途定位或不同端點重要
力量同一標準缸徑能以批准裕量滿足推拉負載垂直負載、夾持力或桿側需求不同
速度閥、管路、排氣與行程時間相容某一軸需要高得多的流量或更柔順動作
安裝相同接口與安裝長度通過圖紙審查支架、桿端或間隙不同
環境密封、溫度、腐蝕與沖洗工況相同食品、化學、潔淨室或戶外工況改變
安全故障後果與能量控制方法相同負載保持或安全相關行為不同

工具氣壓缸選型缸出力計算器把應用合併到一支標準氣缸前，先用缸徑、桿徑、實際工作壓力、摩擦裕量與安全係數驗證推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

力量只是第一道篩選。壓力與面積力計算指南說明為什麼回程力低於伸出力。環境選型審查則能把一般工廠工況與腐蝕、高溫、沖洗或危險區域例外分開。

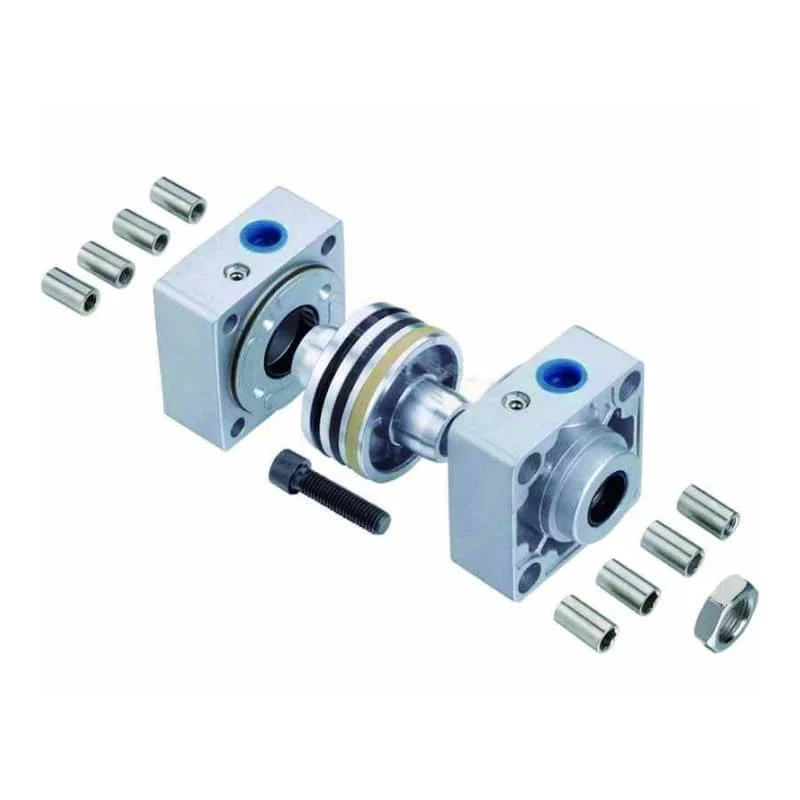

ISO 15552 氣缸組裝套件，展示標準化備件計畫中常見活塞、密封、端蓋與緊固件

MB Series ISO 15552 氣缸組裝套件

每個不常見行程都應成為例外嗎？不一定。可配置的標準系列可以允許多種行程，同時保持相同缸徑、安裝、感測器、密封套件與供應商批准。標準化去除的是未管理的品種，而不是合法配置。

批准平台、可配置變型與工程例外

在 SMC 現行產品型錄中，ISO 15552 CP96 系列列出七個標準缸徑，並包含單桿、雙桿與止迴轉變型（SMC CP96/CP96SD，2026 擷取）。同一標準系列內的變化，支援三層政策：批准平台、可配置變型與工程例外。

批准平台是已有驗證應用包絡的氣缸系列。可配置變型是該包絡內受控的選項，例如批准行程、安裝、感測器或密封。工程例外是落在包絡外的已記錄位置，因此需要自己的負責人、證據與複審日期。

治理類別適用內容批准證據備件策略
批准平台同一驗證包絡內的重複應用圖紙、計算、機台驗收記錄按關鍵缸徑、行程與維修包備庫
可配置變型同平台受控行程、感測器、安裝或密封選項批准選項矩陣與料號解析常用磨耗件備庫；較慢變型按單採購
工程例外功能或環境超出平台包絡指定負責人、技術理由、測試計畫、複審日期依風險專用備件或已記錄應急方案

例外欄很重要，因為 ISO 系列內仍有真正功能差異。Festo DSBC ISO 15552 系列跨越 32-125 mm 缸徑、1 到 2,800 mm 行程與三種緩衝系統，並有溫度與鎖定變型（Festo DSBC data sheet，2024）。同一安裝模式可以支援多種非常不同的配置。

跨品牌替代需要自己的批准記錄。比較供應商圖紙、活塞桿與端口接口、感測器配置、緩衝、密封材料、工作範圍、力量、速度與驗收標準。ISO 6432 跨品牌替換清單顯示了單一位置也需要的細節。

NIST 建議按元件關鍵性分層供應商、識別第二來源或替代供應商、在有理由時使用安全庫存，並用評分卡量測供應商（NIST Supply Chain Management，2025 更新）。雙供應只有在兩個來源都通過相同圖紙與機台測試時才有意義。兩個未驗證選項不是韌性。

例外台帳能避免「臨時」替代變成永久但無文件的標準。每個例外都應有負責人、理由、受影響資產、批准零件、驗證記錄、備件決策與複審日期。

商業論證應如何量測？

NIST 記錄了一個公制化案例：Caterpillar 將鋼板尺寸從 74 種降到 34 種，棒材尺寸從超過 500 種降到少於 200 種（NIST Metrication Case Studies，2025 更新）。這些結果不是氣缸預測，而是說明標準化商業論證必須比較前後量到的品種。

同一頁還記錄 General Motors 將風扇皮帶尺寸從超過 900 種降到少於 100 種。這是歷史公制化案例，不是氣動基準。它的方法價值在於：計算品種、記錄轉換成本、量測庫存與採購影響，再和基線比較。

NIST 公制化案例中的零件品種降低 Caterpillar 鋼板尺寸由 74 到 34，減少 54%；金屬棒材由超過 500 到少於 200，減少超過 60%；General Motors 風扇皮帶由超過 900 到少於 100，減少超過 89%。這些是歷史案例，不是氣缸節省預測。 已記錄的品種降低，不是氣缸預測 來自 NIST 公制化案例的零件數邊界。 Caterpillar 鋼板尺寸Caterpillar 金屬棒材尺寸GM 風扇皮帶尺寸 54%（74 到 34） >60%（>500 到 <200） >89% 來源：NIST Metrication Case Studies，2025 更新
NIST 案例顯示品種降低可以被量測；它們不預測氣動氣缸計畫會達到的降低或節省。

用工廠自己的記錄建立商業論證。試點前後使用相同時間窗口，讓轉換成本保持可見，並把庫存釋放出的現金與年度重複節省分開。

SKU 減少率 % = (基準有效 SKU - 核准有效 SKU) / 基準有效 SKU x 100
庫存價值變化 = 基準平均庫存價值 - 導入後平均庫存價值
緊急採購成本變化 = 基準加急成本 - 導入後加急成本
停機價值變化 = 經驗證的復機時數變化總和 x 核准的產線每小時價值
淨效益 = 經驗證的節省金額 - 工程、驗證、培訓、工裝與轉換成本

還要加入供應商表現與缺料風險。NIST 指出，製造商平均超過一半支出發生在供應鏈，並建議使用超越採購價的 TCO（NIST Supply Chain Management，2025 更新）。更完整的致動器成本模型可參考致動器 TCO 工作表。

不要在會計處理清楚前，把未用庫存價值都算成節省。有些庫存會在過渡期消耗，有些保留為回退庫存，有些轉移，有些報廢。每一類都要分開說明。

如何在不中斷生產的情況下試點？

OSHA 表示約有 300 萬名工人會維修設備，而上鎖掛牌合規每年估計可防止 120 起死亡與 50,000 起傷害（OSHA Lockout/Tagout Fact Sheet，2022）。因此氣缸標準化試點應放在計畫性維修與能量控制程序中，不能在程序之外進行。

用五個階段推行，並設定明確關卡。從具有代表性且可恢復的應用開始，而不是建築物裡最容易的那個軸。試點應演練圖紙審查、供應商回應、安裝、驗收測試、文件、備件發放與回退計畫。

階段主要工作退出關卡
1. 基線登錄資產、對齊庫存、排序關鍵性、記錄故障與交期資料負責人簽核已安裝樣本
2. 工程定義平台包絡、變型、例外、圖紙、計算與批准來源跨部門審查接受候選矩陣
3. 試點在批准維修窗口更換選定位置並保留回退庫存裝配、力量、速度、泄漏、感測器、安全與重啟測試通過
4. 受控推行隨維修事件轉換匹配位置；監控供應與機台結果每一波都維持在已接受風險與性能限制內
5. 維持稽核新設計、供應商變更、例外、庫存與 KPI 趨勢定期審查消除漂移並退役過時記錄

OSHA 要求在作業前隔離氣動與其他危險能量，釋放或約束儲能，並確認隔離（OSHA 1910.147，現行法規）。該標準也要求至少每年檢查能量控制程序。標準化不會產生免除這些義務的例外。

工廠能完全避免停產嗎？負責任的計畫不應承諾這一點。它能透過批准窗口、圖紙預驗證、離線測試、關鍵備件保護與回退路徑，避免非計畫中斷。生產放行應在驗收表通過後，而不是氣缸只動了一次之後。

關鍵位置要記錄第一班結果。冷機測試可能漏掉熱態、感測器重複性、緩衝行為、接頭位移或調壓下垂。如果試點改變缸徑、行程、管徑或閥需求，擴大推行前請先審查使用點壓降指南。

哪些 KPI 能避免標準漂移？

DOE 報告指出，維護不佳的壓縮空氣系統可能有 20-30% 空氣能力損失在泄漏上，而維護良好的系統應低於 10%（DOE Compressed Air Sourcebook，2003）。氣缸標準化需要操作 KPI，也需要庫存 KPI；否則零件清單變短，仍可能餵養低效率空氣系統。

使用工程、維護、庫房與採購都看得懂的精簡記分卡。每個指標都需要資料負責人、基線期間、審查頻率與行動門檻。

KPI定義揭示內容
活躍氣缸 SKU 數仍有需求的批准與舊有氣缸 SKU品種是否真的下降
平台覆蓋率由批准平台服務的位置 / 合格位置已安裝基礎受治理的程度
例外數量與年齡按負責人與複審日期列出的開放例外臨時選擇在哪裡變成永久
按類別的庫存價值標準、變型、例外、回退與淘汰庫存現金是否真正移動，或只是重新貼標
缺料與加急事件每審查期間的關鍵短缺與溢價採購備件政策是否有韌性
替換裝配失敗率被拒安裝 / 嘗試標準化替換圖紙與交叉參照品質
依故障模式的 MTTR診斷、隔離、更換、測試與重啟時間服務工作是否更可預測
動態壓力與行程時間運動中使用點壓力與已接受週期時間標準氣缸是否仍能正確工作
泄漏趨勢轉換資產周邊已驗證泄漏率或標記泄漏量共用硬體是否改善空氣系統控制

CAGI 表示，操作壓力每多 2 psig，空壓機功率約增加 1%，並建議從空壓機出口到使用點的壓降不超過 10%（CAGI Working With Compressed Air，2026 擷取）。不要為了挽救一個糟糕標準化選擇而提高全廠壓力設定。

DOE 的泄漏計畫遵循一個有用控制迴圈：識別、記錄、排序、修復、與基線比較、重複。把同樣紀律套用到氣缸例外與替換失敗。如果某批准平台反覆需要轉接件、加壓或感測器變通，應重新審查平台，而不是訓練現場忍受缺陷。

結論：標準化決策規則，不是標準化每一支氣缸

ISO 55001:2024 以三個相互關聯的維度看待資產決策：性能、風險與支出（ISO 55001:2024，2024）。這正是氣動氣缸標準化的收尾檢驗。只有在提案改善可維護性，同時不犧牲機台功能、安全或生命週期價值時，它才成立。

策略收益來自受控共通性。建立可信的已安裝台帳，按量測包絡分組應用，定義批准平台與變型，保留工程例外，驗證替代來源，並用基線證明結果。這會讓採購更簡單，也不會讓維護在故障現場才發現隱藏差異。

可以從小處開始，但試點必須具代表性。如果圖紙、計算、供應商控制、驗收測試、備件發放與 KPI 審查都能在一條產線上跑通，工廠就有可複製系統。如果跑不通，先修治理，再擴大零件清單。

若需要工廠專屬的氣缸交叉替代審查，請帶著現有料號、圖紙、工作壓力、負載、行程時間目標、環境、感測器與安裝限制聯絡倍拓氣動。這些輸入能讓應用工程師區分合適的平台候選與應保留為工程例外的位置。

氣動氣缸標準化 FAQ

ISO 10014:2021 描述了兩步管理迴圈：監控關鍵績效指標趨勢，然後根據觀察結果行動（ISO 10014:2021，2021）。下列回答把這個迴圈用於維護、工程與採購團隊在氣缸標準化中常見的問題。

ISO 15552 會讓不同品牌的氣缸完全互換嗎？

它會標準化 32-320 mm、最高 10 bar 氣缸的基本、安裝與附件尺寸，因此能降低接口風險。它不保證安裝長度、端口、感測器、緩衝、密封件、溫度範圍、力量或安全行為相同。跨品牌替代必須經圖紙審查與機台驗收測試後才可批准（ISO 15552，2025 確認）。

一座工廠應該使用多少個標準氣缸系列？

沒有通用數字。使用最少的平台覆蓋合格應用，同時不要製造不安全或表現不良的替代。NIST 的歷史案例說明零件數降低需要量測，但 74 到 34 的鋼材尺寸結果不是氣缸目標。讓已安裝台帳與例外分析決定答案（NIST，2025 更新）。

現有氣缸庫存應該如何處理？

把它分類為標準、過渡、回退、例外、可轉移或淘汰。合適的舊庫存透過計畫性工作消耗；試點期間保留有理由的關鍵備件；任何報廢都分開記錄。ISO 55001 的性能、風險與支出平衡支持這種生命週期決策，立即清貨可能比帶來的價值更冒險（ISO 55001，2024）。

氣缸標準化能在不中斷生產的情況下推行嗎？

它能降低非計畫中斷，但不能承諾零中斷。使用計畫維修窗口、已驗證圖紙、預備零件、驗收測試與回退庫存。OSHA 將氣動能量納入上鎖掛牌，並估計合規控制每年防止 120 起死亡與 50,000 起傷害，因此生產壓力不能繞過隔離與確認（OSHA，2022）。

標準化節省應該如何計算？

比較相同口徑的前後期間：活躍 SKU、平均庫存價值、加急成本、缺料、替換裝配失敗、恢復工時與供應商表現。再扣除工程、測試、培訓、治具、轉換與報廢成本。ISO 10014 建議監控 KPI 趨勢並依觀察結果行動，這比發布通用節省百分比更穩妥（ISO 10014，2021）。

來源與擷取說明

擷取日期：2026-07-10。NIST 公制化案例只是量測品種降低的方法類比，不是氣動氣缸節省證據。ISO 14224 有產業範圍限制，本文僅作為可移植資料結構參考。將這些標準、法規、製造商與數值主張套用到標準化計畫前，請依連結來源重新核對。
