不鏽鋼氣缸：食品生產清洗環境指南
選擇食品清洗用不鏽鋼氣缸時，應先指定衛生區、清洗方式、化學配方、溫度、噴洗壓力、接觸時間與頻率，再選合金。21 CFR 117.40 要求食品設備必須可充分清潔，並明確把氣動系統納入衛生設計邊界（eCFR 21 CFR 117.40，2026 查閱）。
這並不表示每個食品工廠都需要 316L 氣缸。受保護乾燥區、開放濺水區與直接產品接觸區會產生不同風險。正確組件可能使用 304、316L、塗層零件、特殊密封、食品級潤滑脂，或把致動器以防護方式放在衛生區外。決定因素是清洗流程。
食品清洗氣缸規格是把完整致動器組件與其衛生 duty 匹配。缸體、活塞桿、緊固件、刮塵圈、活塞密封、潤滑脂、開關、接頭、管路、安裝面與積液路徑都要計入。不鏽鋼有幫助，但不能彌補不可清潔縫隙或不相容密封件。
重點摘要
食品清洗選型從衛生流程開始，而不是從合金標籤開始。117.40 要求設備可清潔與氣動系統衛生設計；3-A 指引常把 32 microinches，也就是 0.8 µm Ra，作為產品接觸表面基準之一（eCFR，2026；3-A SSI，2026）。
- 先定義衛生區與清洗配方，再選不鏽鋼牌號。
- 把 IP 等級視為進水防護測試，不要視為食品安全證書。
- 密封件與潤滑脂要對應化學品、溫度與接觸條件。
- 把排水、表面狀態、緊固件、開關與驗證文件寫入規格。
什麼讓氣缸適合食品清洗？
117.40 包含三個相關設計測試：設備必須可充分清潔，非接觸設備也要保持清潔衛生，氣動系統必須設計成可衛生維護。機械性導入食品，或用於清潔食品接觸表面或設備的壓縮空氣，也必須經處理以避免用非法間接食品添加物污染食品（eCFR，2026 查閱）。

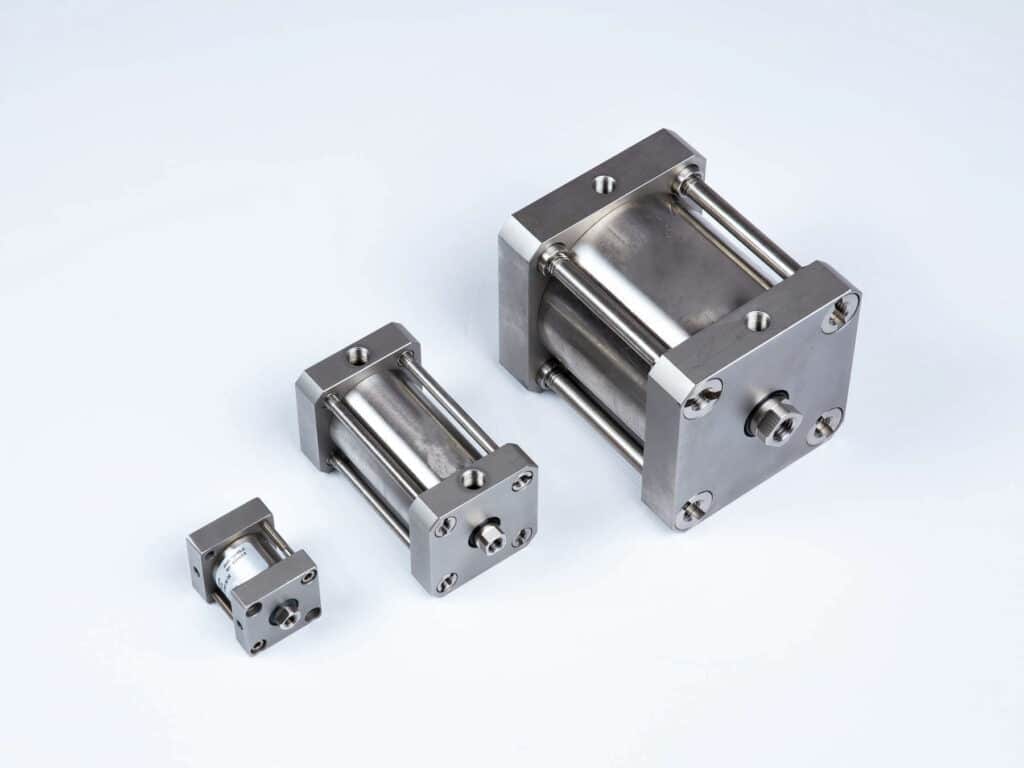

上圖顯示不鏽鋼結構，但也顯示拉桿、緊固件、端蓋接縫、接口與安裝面。每個特徵都需要可清潔性審查。只有當安裝後的組件能承受清洗暴露，並且可被檢查而不隱藏殘留物時，才算適合 washdown。
2026 年版 3-A General Requirements Standard 已成為 80 多項設備標準的基礎，涵蓋材料、製造、可排水性與可清潔構造；但零件不會只因使用不鏽鋼就變成 3-A compliant（3-A SSI，2026）。
| 規格元素 | 要文件化什麼 | 為什麼重要 |
|---|---|---|
| 清洗暴露 | 化學品、濃度、溫度、壓力、時間、頻率 | 定義材料與密封負載工況 |
| 衛生區 | 產品接觸、濺水、清洗或受保護非食品區 | 設定可清潔性與文件邊界 |
| 完整組件 | 氣缸、安裝、開關、接頭、管、緊固件、護罩 | 最弱暴露件控制適用性 |
| 檢查可達性 | 可見接縫、可拆護罩、排水路徑、密封可達性 | 讓衛生與維護人員驗證狀態 |
把衛生配方當作工程負載工況。推力與行程決定運動；清洗化學與幾何決定保護包。若 RFQ 只寫「stainless」與「IP67」，供應商仍不知道氣缸必須承受什麼。
適用哪個衛生區與清洗程序？
兩個現行製造商範例說明區域分類為何重要。SMC 表示 CG5-S 不鏽鋼氣缸適用於水濺環境，不能用於 food zone；Festo 則為 CRDSNU 配置記錄符合 Regulation (EC) No. 1935/2004 的直接食品接觸用途（SMC，2024；Festo，2026）。
衛生時真正接觸氣缸的是什麼？請記錄是否有霧氣、直接噴洗、泡沫、熱水、蒸汽、消毒劑殘留、產品濺落或浸泡，再記錄噴嘴距離、壓力、角度、暴露時間，以及化學品是否會在支架下方或開關軌內積聚。
| 區域 | 典型暴露 | 氣缸規格重點 | 要求證據 |
|---|---|---|---|
| 受保護非食品區 | 濕氣、冷凝、偶爾擦拭 | 防腐、空氣品質、可維護性 | 材料清單與環境等級 |
| 濺水區 | 產品濺落、水噴、泡沫、沖洗 | 平滑外部、刮塵、密封開關、可排水安裝 | 清洗介質限制與進水測試資料 |
| 清洗區 | 反覆直接噴洗、化學清洗、熱水循環 | 組件層級相容性與受保護連接 | 測試報告、密封化合物、潤滑脂與清洗限制 |
| 產品接觸區 | 直接或偶然食品接觸 | 衛生幾何與食品接觸聲明 | 對應精確材料與 intended use 的聲明 |
不要把所有潮濕位置都稱為 food zone。SMC 型錄把濺水服務與 food-zone 使用分開，這對採購是一個重要警訊。更廣泛的熱、粉塵、腐蝕與危險區篩選，可先看環境致動器選型指南。
何時指定 304 或 316L 不鏽鋼？
Outokumpu 發布的比較中，304L 的 PRE（pitting resistance equivalent）為 18，316L 為 24。316L 的優勢主要來自約 2.1% 鉬，能提升對氯化物點蝕與縫隙腐蝕的抗性（Outokumpu Prodec datasheet，2026 查閱）。
Type 304 仍是食品與飲料應用中最常見不鏽鋼牌號（Nickel Institute，2026 查閱）。當清洗化學、溫度、氯化物濃度、排水與維護歷史能支持時，可使用 304。若有含氯或較酸性的清洗暴露，316L 的鉬含量更有價值。
| 條件 | 304 可能合理 | 316L 是較強起點 |
|---|---|---|
| 清洗化學 | 溫和、受控、充分沖洗的清潔劑 | 含氯或較酸性衛生循環 |
| 溫度與時間 | 中等溫度短時間暴露 | 較長熱暴露，加速局部腐蝕 |
| 幾何 | 開放、可排水、易沖洗 | 仍有縫隙、遮蔽接縫或殘留保持細節 |
| 文件 | 相同流程已有 304 成功服務歷史 | 新流程、化學不確定或故障後果較高 |
若消毒劑仍停留在支架下方，單純升級到 316L 並不能解決問題。應同時改善排水、緊固件、表面損傷、焊縫清理與沖洗習慣。食品生產以外的鹽霧、濺水或海水工況，請分開使用海洋防腐氣缸指南。
為什麼 IP 等級不能證明衛生設計？
Siemens 2025 手冊描述 IPX9 測試使用約 80°C、80 bar 水流，從四個角度各噴約 30 秒，噴嘴約 125 mm 距離。這些實驗室條件很具體，但仍不能證明化學相容性或可清潔性（Siemens SIRIUS ACT manual，2025）。
IEC 60529分類外殼防固體與液體進入的能力。IPX7 是暫時浸水，IPX9 是高壓高溫水柱。兩者並非單純等級升級關係，也都不確認食品接觸適用性、密封化學、表面處理、排水、潤滑脂或長期消毒劑耐受性。
| 報價聲稱 | 實際證明什麼 | 仍缺什麼 |
|---|---|---|
IP67 | 定義的防塵與暫時浸水測試 | 高壓噴洗、熱水、化學品與衛生幾何 |
IP69 或 IP69K | 定義的高壓熱水進水測試 | 密封介質相容性、食品接觸、排水與壽命 |
Stainless exterior | 外部金屬選擇 | 鋼種、鈍化、焊接狀態、緊固件與內部零件 |
Food grade | 若無引用聲明則幾乎不能證明 | 精確法規、材料、供應商、配置與 intended use |
感測器、閥線圈、連接器、電纜接頭與氣管接頭也需要同樣檢查。缸體可能能承受沖洗，reed switch 電纜或接口接頭卻可能進水。若系統還有熱、粉塵或危險區要求，應回到環境選型清單再完成致動器規格。
表面處理、排水與安裝如何減少殘留陷阱？
3-A 衛生準則通常使用 32 microinches，或 0.8 µm Ra，作為產品接觸表面基準，並要求可清潔半徑、可排水性、無凹坑與縫隙。2026 修訂的 General Requirements Standard 也指定雙密封泄漏偵測路徑至少 1/8 inch 直徑（3-A primer，2026；3-A update，2026）。
Ra 有用，但不是完整衛生分數。方向性刮痕、受損鈍化、孔洞、焊接變色、外露螺紋、標籤邊緣、開關槽、沉頭螺絲、水平台階與金屬對金屬縫隙，即使名義粗糙度通過，也可能保留污物。舊資訊圖也容易混淆 2B 與 2R：2B 是冷軋、熱處理、酸洗與 skin passed；2R 或 BA 是惰性氣氛亮面退火，通常更光亮且更平滑（worldstainless，2026 查閱）。
| 細節 | 較好的清洗規格 | 較弱規格 |
|---|---|---|
| 外部幾何 | 傾斜或垂直表面且可見排水 | 平坦台階與盲袋 |
| 螺紋與螺絲 | 覆蓋、密封或放在暴露區外 | 開放螺孔與沉入式調整件 |
| 支架 | 開放型材與可檢查介面 | 會困住液體的重疊板件 |
| 開關與電纜 | 密封裝置、乾淨走線、受保護連接 | 開放溝槽與低點電纜圈 |
| 表面 | 需要處量測 Ra、無缺陷表面、文件化處理 | 只有「polished stainless」且無量測或檢查標準 |
衛生人員是否能在不拆致動器的情況下看到並清潔後端安裝？若不能，應移動氣缸、修改支架、增加可清潔護罩或重新設計連桿。衛生改善經常來自幾何與可達性，而不是只把 304 換成 316L。
規格中應包含哪些密封、潤滑與空氣品質控制？
對水性食品接觸的重複使用橡膠，21 CFR 177.2600 限定前 7 小時總萃取物 20 mg/in²，接下來 2 小時為 1 mg/in²。脂肪性食品測試使用不同限制，這表示通用「FDA-approved seal」標籤並不足夠（eCFR 21 CFR 177.2600，2026 查閱）。
請要求精確密封化合物與供應商聲明。比起「FDA approved」，「依 stated conditions of use 符合 21 CFR 177.2600」更有用。FDA 也說明，food-contact notification 會綁定到指定製造商或供應商與定義條件（FDA，2026 查閱）。
接著檢查衛生配方。Trelleborg 在 CIP 與 SIP 服務中列出鹼、酸、次氯酸鹽、過乙酸與過氧化物化學，並提醒溫度、濃度、暴露時間與精確化合物都會改變性能（Trelleborg，2026 查閱）。只因報價寫 EPDM 或 FKM，你會接受密封嗎？請配合工業氣缸密封指南比較密封任務與失效模式；若熱水或蒸汽超出型錄限制，再用高溫氣缸指南審查密封、潤滑脂、開關與管路。
壓縮空氣也屬於衛生審查。117.40(g) 要求機械性導入食品，或用於清潔食品接觸表面或設備的壓縮空氣，必須經處理以避免污染食品。請用ISO 空氣品質指南與壓力露點指南記錄顆粒、水、油與冷凝風險。
維護團隊應注意哪些失效模式？
SMC 報告其特定 HF2A-CG5 氣缸在水滴暴露下耐久性提高 4 倍，但這個結果只適用於 SMC 陳述的測試條件與產品設計。該型錄也列出 20、25、32 與 40 mm 缸徑選項、FKM 防水零件與 NSF H1 潤滑脂（SMC HF2A-CG5，2025）。
這個供應商結果可作規格範例，不是全行業壽命倍數。請記錄實際失效位置與衛生條件，讓替換針對機制，而不是重複同一材料標籤。
| 觀察症狀 | 可能調查路徑 | 更換前要取得的證據 |
|---|---|---|
| 緊固件或支架有鏽痕 | 混合金屬、鈍化受損、積液 | 近照、緊固件牌號、清洗化學、停留時間 |
| 清洗後桿封泄漏 | 刮塵受損、密封膨潤、活塞桿刮傷、壓力水直噴壓蓋 | 密封化合物、噴嘴距離、溫度、桿況 |
| 開關蓋下有水 | 進水等級錯誤、電纜入口、密封損壞、低點走線 | 開關型號、連接器、線路、噴洗方向 |
| 清洗後動作黏滯或變慢 | 內部進水、潤滑脂流失、密封摩擦、空氣污染 | 空氣品質記錄、壓力趨勢、拆解照片 |
| 端蓋周圍有殘留 | 縫隙、水平安裝、不可達清潔 | 安裝方向、衛生可達性、拭子或目視記錄 |
失效位置通常比氣缸材料更有資訊量。某一個夾具下反覆出現污痕，指向被困住的化學品；所有暴露零件均勻受攻擊，才更像材料或清洗相容性問題。更換合金前，先把圖樣記錄下來。
氣缸應如何檢查與文件化？
ISO 14159:2002 仍是已發布的衛生設計標準，最後一次確認在 2018 年。44 頁 Edition 2 草案已於 2026 年 5 月 5 日進入 DIS 階段，因此採購應引用現行版本，同時追蹤修訂，而不要把草案稱為已生效標準（ISO 14159，2026；ISO/DIS 14159，2026）。
檢查應確認安裝狀態，而不只是型錄描述。衛生前後拍攝氣缸，檢查凹坑、tea staining、鬆動緊固件、積液、破裂刮塵圈、電纜損傷、管路裂紋、密封泄漏、開關動作、緩衝響應與介面殘留。
清洗配方變更必須文件化。新的消毒劑、更高濃度、更熱沖洗、更近噴嘴或更長泡沫停留，都可能讓舊材料決策失效，即使氣缸型號沒有改變。修訂記錄應把流程變更連接到元件審查。對食品接觸或經驗證區域，保留精確材料聲明、密封化合物聲明、潤滑脂證書、表面處理記錄、進水測試報告與供應商配置。
清洗氣缸規格檢查表
2026 版 3-A General Requirements 修訂把 80 多項設備標準連到共同衛生設計基準。實用的氣缸 RFQ 應描述安裝系統、清洗流程、材料、排水與證據包，而不是只依靠 316L 與 IP69 兩個簡寫標籤（3-A SSI，2026）。
| RFQ 欄位 | 要提供的資訊 | 要求供應商證據 |
|---|---|---|
| 運動 | 缸徑、行程、負載、壓力、速度、循環率、安裝 | 選型計算與型錄運行限制 |
| 衛生區 | 產品接觸、濺水、清洗或受保護區 | intended-use statement 與適用聲明 |
| 清洗方式 | 手動、泡沫、低壓沖洗、高壓清洗、CIP 或 SIP | 核准方法與測試邊界 |
| 清洗化學 | 產品名、活性成分、濃度、pH | 缸體、桿、密封、潤滑脂與塑膠相容性 |
| 熱暴露 | 水、蒸汽、環境與缸體溫度；停留時間 | 每個暴露元件溫度限制 |
| 材料 | 本體、桿、端蓋、緊固件、安裝、接頭與開關外殼 | 報價配置的材料清單與證書 |
| 表面與幾何 | Ra 目標、焊接狀態、螺紋覆蓋、斜面、縫隙控制 | 表面量測、圖紙與清潔可達細節 |
| 進水防護 | 噴洗壓力、溫度、角度、距離與時間 | 測試標準、等級、報告與組件條件 |
| 氣動衛生 | 顆粒、水、油、露點與排氣要求 | 空氣處理計畫與維護週期 |
| 維護 | 密封可達性、更換方法、檢查週期、備件包 | 零件表、說明與核准清潔劑 |
本文沒有插入倍拓氣動計算器，因為這篇文章沒有主要計算任務。若專案仍需要缸徑選型，應在套用清洗規格前另行完成。完成後，請把檢查表連同圖紙與清洗資料透過工程聯絡頁面送出，讓報價能對應真實暴露條件。
食品清洗用不鏽鋼氣缸 FAQ
以下五個答案處理最容易造成清洗失效的規格捷徑。它們使用 21 CFR 衛生設計要求、IEC 進水防護分類與現行 ISO 14159 版本；44 頁 ISO 修訂草案在 2026 年 5 月 5 日進入 DIS 階段，但尚非已發布標準（ISO，2026）。
每個食品清洗氣缸都必須使用 316L 不鏽鋼嗎？
不一定。Outokumpu 列出 304L PRE 為 18、316L 為 24，因此 316L 對氯化物點蝕有較高名義抗性。選擇仍取決於清潔劑化學、溫度、停留時間、排水、縫隙與故障後果；經證實的溫和服務可能可使用 304（Outokumpu，2026）。
IP67 等級足以應付反覆高壓清洗嗎？
不足。IP67 包含暫時浸水，不代表 IPX9 的高溫高壓噴洗。Siemens 現行測試描述使用約 80°C、80 bar 水流從四個角度各噴約 30 秒。即使 IPX9 也不能證明化學相容性、排水或食品接觸適用性（Siemens，2025）。
食品清洗氣缸最適合哪種密封材料？
沒有通用最佳彈性體。請依清潔劑、濃度、溫度、暴露時間、潤滑、速度與食品接觸 duty 選擇精確化合物。對重複使用橡膠，21 CFR 177.2600 對水性與脂肪性食品設定不同萃取限值，所以彈性體家族名稱本身不能建立合規性（eCFR，2026）。
不鏽鋼氣缸可以承受蒸汽滅菌嗎？
只有當完整報價配置被核准可承受實際蒸汽溫度、壓力、時間與循環頻率時才可以。不鏽鋼可能耐受環境，但密封件、潤滑脂、開關、接頭或管路未必可以。Trelleborg 把 SIP 視為化合物專屬應用，不是不鏽鋼設備的通用屬性（Trelleborg，2026）。
清洗氣缸報價應要求哪些文件？
要求精確物料清單、不鏽鋼牌號、密封化合物與潤滑脂聲明、表面處理證據、進水測試細節、清洗介質限制、圖紙與維護說明。涉及產品接觸時，每份聲明都要對應供貨配置與 intended use；3-A 指引常以 0.8 µm Ra 作為產品接觸表面基準之一（3-A SSI，2026）。
來源與查閱註記
以下主要或專家來源於 2026-07-10 查閱，用於定義可清潔性、食品接觸、進水防護與衛生設計邊界；有日期的製造商文件提供應用範例，不是通用壽命預測。
- 21 CFR 117.40, Equipment and utensils，用於可清潔性、氣動系統衛生設計與壓縮空氣處理要求。
- FDA, Determining the Regulatory Status of Components of a Food Contact Material，用於說明食品接觸狀態須綁定材料、供應商與 intended use。
- 21 CFR 177.2600, Rubber articles intended for repeated use，用於密封圖表中的水性與脂肪性食品萃取限值。
- ISO 14159:2002，用於現行衛生設計標準與確認狀態。
- ISO/DIS 14159, Edition 2，僅用於辨識 44 頁草案的 DIS 狀態與 2026-05-05 註冊日期。
- IEC 60529，用於 IP 分類範圍與版本語境。
- Siemens SIRIUS ACT manual，用於一個現行 IPX9 實驗室測試描述。
- Outokumpu Prodec range datasheet，用於 304L 與 316L PRE 值與名義鉬含量。
- Nickel Institute, Food contact materials，用於 Type 304 在食品飲料應用中的普遍性。
- worldstainless, Surface treatment，用於區分 2B 與 2R 不鏽鋼表面。
- 3-A SSI, A Primer for 3-A Standards and Practices，用於 32 microinch 或 0.8 µm Ra 基準與可清潔幾何原則。
- 3-A SSI, 2026 General Requirements Standard update，用於修訂標準、80 多項標準關係與雙密封泄漏偵測路徑。
- Trelleborg, Cleaning in place and sterilization in place，用於 CIP 與 SIP 相容性因素。
- Festo CRDSNU product documentation、SMC CG5-S catalog 與 SMC HF2A-CG5 catalog，作為明確標註的產品範例。
- 相關內部參考：ISO 空氣品質指南、壓力露點指南、工業密封指南與高溫氣缸指南。
