高溫氣動氣缸：工程師需要知道的重點
高溫氣動氣缸，是為高溫安裝環境選型或改造的氣缸，而不是只裝上一個耐高溫密封件的普通氣缸。真正的限制通常來自整個組件中額定值最低的零件：動態密封、靜態 O 形環、潤滑劑、磁石、感測器、導向材料、油脂、塗層、接頭、氣管與安裝五金。
高溫氣動氣缸是針對已量測高溫本體服務條件而選定的氣動氣缸組件；密封、潤滑、導向、感測器、接頭與安裝件都必須依實際熱暴露條件逐一確認。
許多標準氣動氣缸的型錄溫度範圍，遠低於爐口、玻璃、乾燥或熱水沖洗現場。以 Parker OSP-P 無桿氣缸型錄為例，它列出 -10°C 到 +80°C 的環境溫度範圍、NBR 密封並可選 Viton 密封、過濾後無油壓縮空氣，以及永久油脂潤滑（Parker OSP-P 型錄，2026 年擷取）。這是一個有用基準：一旦安裝溫度高於普通型錄範圍，就要審查整套致動器。
最昂貴的錯誤，是只要求「PTFE 密封」或「200°C 氣缸」。供應商仍需要知道 200°C 指的是環境空氣、爐壁輻射熱、短時間清洗循環、工件移載區，還是動作中量測到的氣缸本體溫度。
重點摘要
- 高溫氣動氣缸應依量測到的氣缸本體溫度、熱源、佔空比、空氣品質、密封材質、潤滑劑、感測器與安裝方式選型，而不是只看廠房環境溫度。
- 標準氣動氣缸常使用適合普通工廠溫度的 NBR 密封與油脂系統；Parker OSP-P 資料以 -10°C 到 +80°C 作為一個標準無桿氣缸範例。
- 超過普通型錄範圍後，材料只是其中一個決策。熱膨脹、側向負載、活塞桿表面、導向間隙、油脂流失與感測器位置，都可能決定壽命。
- 不要把通用 PTFE、FKM、PEEK 或 FFKM 數值當成氣缸額定值。最終密封等級、預壓元件、溝槽、速度、壓力與潤滑必須配合應用。
- RFQ 請提供照片、量測溫度、行程、缸徑、負載、速度、循環率、鄰近輻射熱、清洗化學品、空氣品質目標與失效歷史。
現場規則很簡單：如果機台穩定後你無法用手碰氣缸本體，就不要只拿密封材料表來報價。先量測本體溫度，再圍繞那個數字設計致動器。
什麼才算高溫氣動氣缸？
當致動器本體、活塞桿、滑座、密封或附件的工作溫度，超過正在考慮的型錄氣缸標準範圍時，氣動氣缸就變成高溫選型問題。這個數字沒有通用答案，因為每個氣缸系列都有自己的材料、油脂、磁石、開關與密封系統。
ISO 15552 涵蓋帶可拆式安裝件的公制氣動氣缸系列，最大額定壓力 1,000 kPa 或 10 bar，缸徑 32 mm 到 320 mm（ISO 15552，2018，2025 年確認仍有效）。該標準有助於尺寸互換，但不代表每個 ISO 尺寸氣缸都自動適合高溫區。
請把下表當成決策指南，而不是供應商額定值的替代品。
| 安裝條件 | 通常代表什麼 | 選型回應 |
|---|---|---|
| 在型錄溫度範圍內 | 標準氣缸可能可用 | 確認密封、油脂、空氣品質、感測器與安裝 |
| 略高於普通型錄範圍 | 密封與油脂選項可能足夠 | 詢問耐高溫密封選項、相容油脂與開關額定值 |
| 附近設備很熱，但氣缸本體較冷 | 隔熱或距離可能解決問題 | 變更氣缸型式前，先在穩定生產中量測本體溫度 |
| 每個循環中氣缸本體都升溫 | 整套組件暴露在熱中 | 審查密封、導向、潤滑、膨脹、接頭、氣管與感測器位置 |
| 輻射熱、爐口、玻璃或熱金屬 | 本體溫度可能比環境讀值更快上升 | 增加隔熱板、反射屏障、離距支架、遠端閥與溫度記錄 |
| 熱水沖洗或食品設備 | 熱與水、化學品、衛生規則疊加 | 檢查 IP 等級、可清潔性、耐腐蝕、潤滑控制與空氣處理 |
若需要回顧氣缸基礎，請閱讀 What Is the Basic Concept of a Pneumatic Cylinder?。本文假設基本出力與動作決策已經成立，接著專注處理熱。
工程師應該量測哪一個溫度？
請量測氣缸實際承受的溫度。環境溫度有參考價值，但可能隱藏真正失效模式。安裝在爐門附近的氣缸，多數時間可能只看到中等空氣溫度，開門瞬間卻承受嚴重輻射熱。乾燥機上方的氣缸可能因熱空氣沿本體上升而比室內更熱。食品沖洗氣缸則可能在同一班次內遭遇短時間熱水、化學品與冷卻衝擊。
氣缸本體溫度是機台達到正常生產條件後，在壓蓋、缸筒、端蓋、滑座或開關支架附近的致動器表面量到的溫度。
至少記錄四個值：
- 穩定生產時致動器周圍的環境空氣溫度。
- 密封壓蓋、端蓋、缸筒或管體上的氣缸本體溫度。
- 啟動、清洗、開門或熱工件移載時的峰值溫度。
- 熱事件結束後的冷卻速率。
最後一點很重要，因為密封可以承受一次高溫讀值，卻仍可能因反覆熱循環失效。壓蓋、活塞桿與缸筒不會以相同速率膨脹。若導向間隙已經偏緊，熱循環會增加摩擦。若密封唇硬化，室溫下可接受的側向負載可能變成洩漏路徑。
在我們的替換審查中，有用的照片通常很平凡：溫度槍對著壓蓋的一張、對著管體的一張、對著支架的一張，以及對著鄰近熱源的一張。這四張照片，比一句「該區域大約 180°C」更有資訊量。
密封材料如何改變決策？
密封材料很重要，但光靠密封名稱不夠。氣動氣缸密封在移動界面工作，這表示熱會同時與摩擦、乾燥空氣、壓力、速度、活塞桿表面、溝槽支撐與潤滑膜互相作用。
Trelleborg 公開密封資料庫把活塞桿密封、活塞密封、刮塵圈、刮刀、PTFE 活塞密封安裝與 PTFE 活塞桿密封安裝分成不同主題（Trelleborg Sealing Solutions，2026 年擷取）。這正是思考高溫氣缸的方式：靜態 O 形環、活塞桿密封、活塞密封、防塵圈與無桿密封帶，任務都不相同。
| 材料家族 | 可能有幫助的地方 | 氣動氣缸中的注意點 |
|---|---|---|
| NBR | 普通工廠空氣與成本敏感的標準氣缸 | 熱、臭氧、乾摩擦與化學品會縮短壽命 |
| FKM | 比許多標準彈性體更高的熱與化學暴露 | 低溫柔韌性、摩擦、配方等級與成本必須確認 |
| PTFE 或填充 PTFE | 低摩擦、耐化學性與特殊動態密封輪廓 | 需要正確預壓件、溝槽支撐、表面處理與安裝工具 |
| PEEK 或工程塑膠 | 熱區或侵蝕區中的耐磨環、導向或特殊零件 | 等級、間隙、熱膨脹與加工公差都重要 |
| FFKM | 成本合理時用於嚴苛化學與高溫密封 | 通常保留給要求高的靜態或特殊密封位置，不是隨意升級 |
| 金屬或石墨基密封方式 | 極高溫或特殊製程設備 | 常會改變致動器概念、摩擦模型與可接受洩漏 |
Qnity 的 Kalrez 頁面將 Kalrez 全氟醚橡膠零件描述為用於嚴苛環境，並為耐化學與高溫穩定性而設計（Kalrez，2026 年擷取）。這支持材料方向，但不代表每個 FFKM 零件都適合每一種氣缸溝槽。密封配方、尺寸、壓力、運動、潤滑與安裝仍決定實際可用界線。
若要查密封分類與失效診斷，請參考 industrial cylinder seal types and applications 指南。本文的高溫決策更窄：氣缸套件中的哪一部分正在過熱？
為什麼潤滑、空氣品質與熱必須一起看？
熱最先改變潤滑。油脂可能變稀、氧化、遷移或失去油膜。油霧可能碳化，或在熱區形成沉積。乾燥壓縮空氣會增加動態密封摩擦。帶水會閃蒸、攻擊油脂，或在熱冷循環中加速腐蝕。
壓縮空氣純度是供應到氣缸的空氣潔淨程度，通常用粒子、水與油的限制表示。在高溫服務中，這些污染物縮短密封與油脂壽命的速度，往往比室溫下更快。
ISO 8573-1 定義粒子、水與油的壓縮空氣純度等級，且與空氣在系統中哪裡量測無關（ISO 8573-1，2010）。這個架構有用，因為高溫不會取消潔淨空氣需求，反而常讓污染更具破壞性。
更換氣缸前先檢查：
- 確認機台附近的空氣品質目標，而不只是在空壓機房確認。
- 確認氣缸設計是無油空氣、油霧潤滑，還是特殊油脂。
- 確認任何新增潤滑劑都與密封材料及熱環境相容。
- 檢查排氣路徑。熱排氣、消音器與附近氣管都可能成為失效點。
- 記錄失效表現是洩漏、卡滯、回程變慢、密封硬化、密封膨潤或油脂變黑。
空氣品質背景可看 What Are the Key ISO Air Quality Standards for Pneumatic Systems?。如果機台在動作中也有壓力損失，請把症狀與 pressure drop causes and fixes 對照。
熱膨脹如何影響氣缸安裝？
熱膨脹會把普通安裝細節變成可靠性細節。氣缸本體、安裝支架、活塞桿、滑座、機架與緊固件可能由不同材料製成。當它們以不同速率升溫時，致動器可能被拉偏。

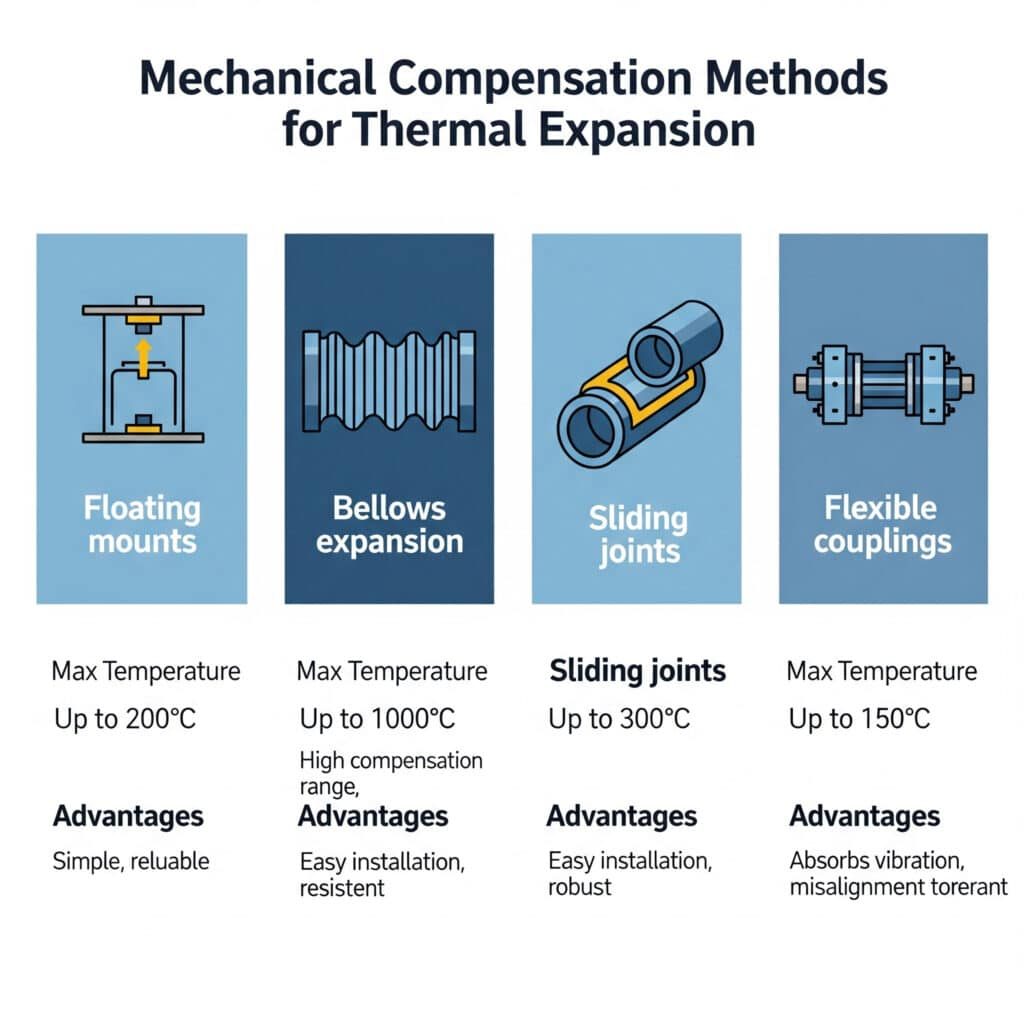

熱膨脹補償是使用長孔、浮動座、球面接頭、柔性聯軸器、離距支架或外部導向，讓熱機台零件可以成長，而不把側向負載強迫進入活塞桿、滑座或密封。
長行程、無桿氣缸、導向滑台，以及鎖在剛性機架兩端之間的氣缸風險更高。短型夾持氣缸可能能容忍小幅成長；靠近爐壁的長致動器通常不能。
請尋找這些失效型態：
- 氣缸冷機時正常，暖機後卡滯。
- 短時間服務後，活塞桿密封單側洩漏。
- 無桿滑座拖滯，或留下密封帶磨耗痕跡。
- 安裝螺栓在反覆熱循環後鬆動。
- 感測器因支架或磁石路徑隨溫度改變而漂移。
- 本體升溫後，緩衝行為改變。
在機台幾何允許時，使用浮動座、長孔、球面桿端、柔性聯軸器、外部導向與離距支架。不要把氣缸活塞桿當成結構對中工具。活塞桿或滑座應該傳遞運動，而不是修正變熱的機架。
對無桿軸，請把熱審查與 What Are the Different Types of Rodless Pneumatic Cylinders Available? 對照。磁耦式、機械連接式、鋼索式與導向式設計對熱的反應並不相同。
安裝上應該改變什麼？
指定昂貴密封前，先從讓熱離開致動器開始。最好的高溫氣缸，常常是一支被更好支架、隔熱板、連桿或遠端閥佈局冷卻下來的標準氣缸。
有用的安裝變更包含：
- 在行程幾何允許時，讓氣缸遠離輻射熱。
- 在熱源與氣缸本體之間增加隔熱板。
- 使用離距支架形成空氣間隙。
- 讓閥、線圈、感測器與塑膠接頭離開熱區。
- 氣管會受熱時，使用金屬管或有額定值的軟管。
- 保護磁簧開關與電纜外皮，避免直接受熱。
- 避免讓熱碎屑堆在活塞桿、防塵圈或無桿槽附近。
- 機台冷卻後，要留下密封檢查空間。
Festo 的致動器選型指南提出更大的重點：正確技術取決於負載、精度、動態、環境與成本，而不是通用的氣動對電動答案（Festo，2026）。同樣原則也適用這裡。如果熱區對實用氣動硬體太嚴苛，遠端致動、機械連桿、放在熱區外的電動軸，或不同製程佈局，可能更可靠。
食品、沖洗與熱水應用怎麼辦？
食品與沖洗應用增加第二個問題：氣缸必須同時耐熱且可清潔。耐高溫密封不能解決殘留物、腐蝕、錯誤潤滑劑或受污染壓縮空氣。
eCFR 食品設備規則要求，用於食品製造、加工、包裝或保存的工廠設備，必須設計和製造到足以清潔並維護，避免污染。它也要求氣動與自動化系統能維持適當清潔衛生狀態，並且導入食品或用於清潔食品接觸面的壓縮空氣，必須經處理以避免污染食品（21 CFR 117.40，2026）。
IEC 的 IP 等級說明也相關，因為第二個 IP 數字評定液體侵入保護，最高到 9，可涵蓋不同角度的高壓熱水（IEC IP ratings，2026）。但 IP 等級仍不能證明食品接觸適用性、化學相容性、可清潔性或潤滑合規；它只是一項輸入。
熱水沖洗應用請詢問：
- 氣缸本體是否被直接噴洗？
- 水溫、壓力、角度與清洗時間是多少？
- 哪些清潔化學品會接觸密封、活塞桿、開關、氣管與接頭？
- 致動器在產品上方、食品接觸面附近，還是衛生區之外？
- 壓縮空氣是否用在食品接觸面附近？
- 維護人員能否檢查防塵圈、縫隙、安裝座與接頭，而不造成衛生問題？
工程師應如何指定高溫氣動氣缸？
RFQ 應描述安裝條件，而不只是氣缸尺寸。如果只提供缸徑、行程與「高溫」，供應商只能猜測失效模式。
請提供這些資料：
| RFQ 項目 | 為什麼重要 |
|---|---|
| 量測到的氣缸本體溫度 | 區分真正致動器暴露與室溫 |
| 熱源與距離 | 輻射熱、熱空氣、熱產品與熱水沖洗造成不同風險 |
| 佔空比與停留時間 | 短時間熱事件與連續熱暴露需要不同設計 |
| 缸徑、行程、方向、負載與速度 | 熱會改變摩擦，但負載路徑仍必須正確 |
| 氣缸型式 | 活塞桿式、無桿、導向滑台、薄型或特殊致動器 |
| 空氣品質與潤滑政策 | 粒子、水與油會加速高溫密封失效 |
| 現有失效照片 | 密封顏色、磨耗型態、桿痕與油脂狀況都是證據 |
| 附近閥、感測器、接頭與氣管 | 附件的耐熱限制常低於金屬本體 |
| 清洗化學品或製程蒸氣 | 熱加化學不等於單純高溫 |
| 所需認證或衛生規則 | 食品、危險區、無塵室與驗證系統會改變邊界 |
以我們審查高溫氣缸替換需求的經驗，最好的備註通常包含一句舊故障說明：「靠近爐門六週後活塞桿密封硬化」、「暖機後滑座卡滯」，或「熱水沖洗時開關電纜外皮龜裂」。這句話通常會告訴供應商應先看哪裡。
什麼時候氣動氣缸不是正確答案？
當要讓氣動氣缸保持涼爽需要太多假設時，就應改用不同致動器策略。常見警訊包含直接暴露於爐口、大幅輻射熱尖峰、密封更換不易、熱敏感感測器留在熱區、暖機後反覆導向卡滯，或所選氣缸無法滿足衛生要求。
這不代表氣動不適合所有高溫製程。當動作簡單、熱路徑可控，且暴露零件都按量測條件額定時，氣動氣缸仍然可以很好用。問題在於假裝一個密封升級就能把標準氣缸變成爐用致動器。
混合技術決策可將高溫審查與 When Should I Choose a Cylinder Over an Electric Actuator for My Application? 對照。熱、控制、維護可達性與製程風險應放在同一個決策中。
高溫氣動氣缸檢查清單
訂購替換品前，請使用此清單：
- 在穩定生產中量測壓蓋、缸筒、安裝支架與感測器位置的氣缸本體溫度。
- 記錄啟動、沖洗、開門或熱工件移載時的峰值溫度。
- 確認現有密封材料、氣缸系列、潤滑規則與開關型式。
- 檢查舊密封、活塞桿、缸孔、導向、防塵圈與安裝是否有熱相關磨耗。
- 確認機台端粒子、水與油的空氣品質。
- 在可能情況下，讓閥、線圈、塑膠氣管與感測器遠離熱區。
- 在支付特殊密封材料費用前，先增加隔熱或離距。
- 在安裝座、聯軸器與長行程支撐中預留熱膨脹空間。
- 將熱水沖洗、化學、食品或無塵室要求與溫度分開確認。
- 要求完成後氣缸總成的額定值，而不是只看密封配方額定值。
高溫氣動氣缸常見問題
氣動氣缸到多少溫度才算高溫？
當量測到的氣缸本體、密封區或附件工作溫度超過所選氣缸系列的型錄溫度範圍，就應視為高溫應用。Parker OSP-P 無桿氣缸資料將標準環境範圍列為 -10°C 到 +80°C，其他範圍需另行確認；超出所選型錄範圍時，都應進入專案審查。
標準氣動氣缸可以只升級耐高溫密封嗎？
有時可以，但單靠密封升級通常不夠。油脂、靜態密封、活塞密封、活塞桿密封、防塵圈、磁石、感測器、電纜、接頭、氣管與安裝件都要能承受實際安裝條件。若活塞桿高溫、乾燥、偏心或受污染，密封升級仍可能很快失效。
PTFE 密封一定比較適合高溫氣動氣缸嗎？
不一定。PTFE 或填充 PTFE 有助於降低摩擦並提升耐化學性，但仍需要正確的預壓元件、溝槽支撐、表面粗糙度、壓力、速度與安裝方法。有些氣缸先改用 FKM、改善隔熱或把安裝位置移到較冷區域，反而更合理。
訂購氣缸前應該怎麼量測溫度？
請在真實生產時量測氣缸本體，而不是只量室內空氣。記錄壓蓋、管體、端蓋、支架、感測器、鄰近熱源與峰值事件溫度，附上讀值照片，並說明熱是連續、循環、輻射、沖洗相關，還是由熱工件造成。
除了密封，高溫氣缸還常因什麼失效？
常見原因包含油脂劣化、乾燥空氣、空氣污染、活塞桿刮傷、側向負載、熱膨脹、導向間隙消失、感測器損壞、緊固件鬆動、氣管受熱、排氣受限、化學侵蝕與安裝對中不良。熱通常會暴露整個致動器套件中最弱的一環。
閥與感測器應該留在高溫氣缸附近嗎？
通常不建議。若佈局允許，請讓電磁閥、線圈、磁簧開關、電纜、塑膠接頭與標準氣管遠離直接熱源。金屬氣缸本體可承受的熱，往往高於附件套件。
高溫氣缸 RFQ 應該提供哪些資料？
請提供缸徑、行程、負載、速度、佔空比、氣缸型式、量測到的本體溫度、熱源、空氣品質、潤滑規則、照片、失效歷史、清洗化學品、感測器需求、氣管材質、安裝方向，以及食品、沖洗、危險區域或無塵室需求。
