Elija un cilindro de acero inoxidable para lavado alimentario especificando zona higiénica, método de limpieza, receta química, temperatura, presión de pulverización, tiempo de contacto y frecuencia antes de elegir la aleación. La sección 117.40 exige que los equipos alimentarios sean adecuadamente limpiables e incluye explícitamente los sistemas neumáticos dentro del límite de diseño sanitario (eCFR 21 CFR 117.40, consultado en 2026).
Ese requisito no dice que toda planta alimentaria necesite un cilindro 316L. Un área seca protegida, una zona abierta de salpicadura y una zona de contacto directo con producto crean riesgos diferentes. El conjunto correcto puede usar 304, 316L, componentes recubiertos, sellos especiales, grasa de grado alimentario o un actuador protegido fuera de la zona higiénica. El proceso de limpieza decide.
Especificación de cilindro para lavado alimentario significa hacer coincidir el conjunto completo del actuador con su deber de saneamiento. Cuerpo, vástago, fijaciones, rascador, sellos de pistón, grasa, sensores, racores, tubos, caras de montaje y trayectorias de líquido atrapado cuentan. El acero inoxidable ayuda, pero no compensa una grieta no limpiable o un sello incompatible.
Puntos clave
La selección para lavado alimentario empieza con el proceso de saneamiento, no con una etiqueta de aleación. La sección 117.40 exige equipos limpiables y sistemas neumáticos sanitarios, mientras la guía 3-A usa comúnmente 32 microinches, o 0.8 µm Ra, como referencia de superficie de contacto con producto (eCFR, 2026; 3-A SSI, 2026).
- Defina zona higiénica y receta de limpieza antes de escoger grado de inoxidable.
- Trate las clasificaciones IP como pruebas de ingreso, no como certificados de seguridad alimentaria.
- Empareje sellos y grasa con química, temperatura y condiciones de contacto.
- Especifique drenaje, condición superficial, fijaciones, sensores y documentos de validación.
¿Qué hace adecuado a un cilindro neumático para lavado alimentario?
La sección 117.40 contiene tres pruebas de diseño relevantes: el equipo debe ser adecuadamente limpiable, el equipo sin contacto debe mantenerse limpio y sanitario, y los sistemas neumáticos deben diseñarse para mantenimiento sanitario. El aire comprimido introducido mecánicamente en alimentos, o usado para limpiar superficies o equipos en contacto con alimentos, debe tratarse para no contaminar el alimento con aditivos alimentarios indirectos no permitidos (eCFR, consultado en 2026).

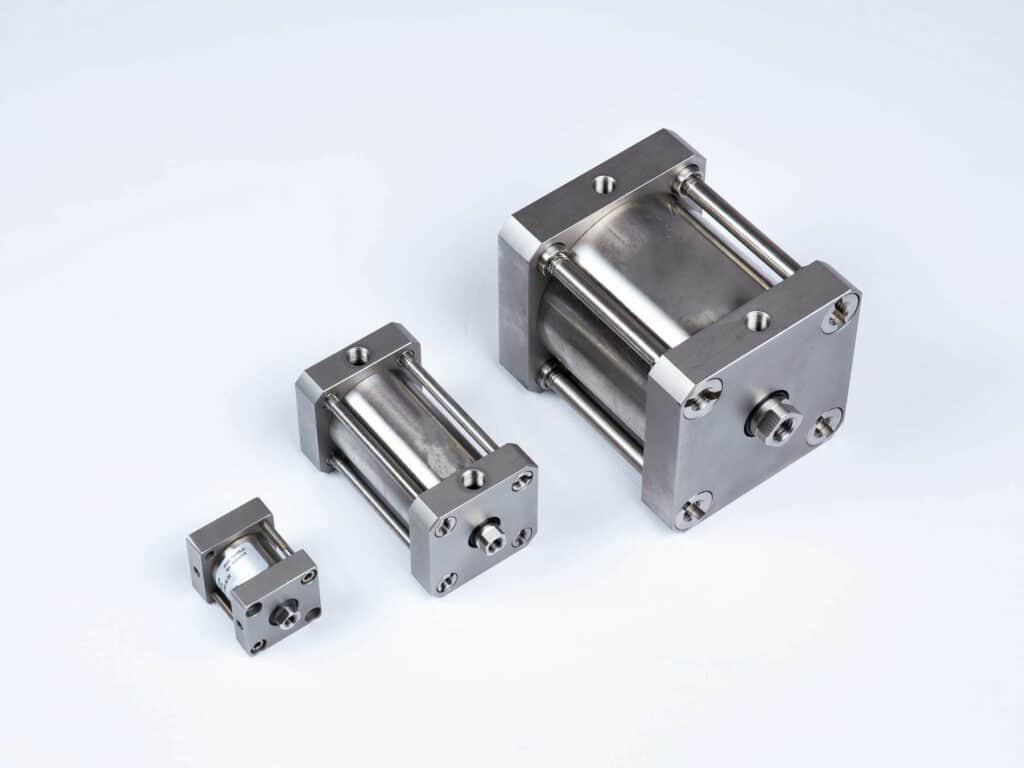

La imagen muestra construcción inoxidable, pero también tirantes, fijaciones, uniones de tapas, puertos y caras de montaje. Cada característica necesita su propia revisión de limpiabilidad. Un cilindro es apto para lavado solo cuando el conjunto instalado soporta la exposición de limpieza y puede inspeccionarse sin ocultar residuos.
La revisión 2026 del estándar 3-A General Requirements sirve ahora como base para más de 80 estándares de equipos. Aborda materiales, fabricación, drenabilidad y construcción limpiable, pero un componente no se vuelve conforme con 3-A solo porque use acero inoxidable (3-A SSI, 2026).
| Elemento de especificación | Qué documentar | Por qué importa |
|---|---|---|
| Exposición de limpieza | Químico, concentración, temperatura, presión, tiempo, frecuencia | Define el caso de carga de material y sellos |
| Zona higiénica | Contacto con producto, salpicadura, lavado o área protegida | Fija el límite de limpiabilidad y documentación |
| Conjunto completo | Cilindro, soporte, sensor, racor, tubo, fijación y protección | La parte expuesta más débil controla la aptitud |
| Acceso de inspección | Juntas visibles, guardas removibles, drenajes y acceso a sellos | Permite al equipo de saneamiento verificar condición |
Trate la receta de saneamiento como una carga de ingeniería. La fuerza y la carrera dimensionan el movimiento; la química de limpieza y la geometría dimensionan el paquete de protección. Si la RFQ solo dice “inoxidable” e “IP67”, el proveedor todavía no sabe qué debe sobrevivir el cilindro.
¿Qué zona higiénica y protocolo de limpieza aplican?
Dos ejemplos actuales de fabricantes muestran por qué importa clasificar la zona. SMC indica que su cilindro inoxidable CG5-S está destinado a ambientes con salpicadura de agua y no puede usarse en la zona alimentaria, mientras Festo documenta una configuración CRDSNU para contacto directo con alimentos bajo el Reglamento (EC) No. 1935/2004 (SMC, 2024; Festo, 2026).
¿Qué toca realmente el cilindro durante saneamiento? Registre si el actuador recibe neblina, pulverización directa, espuma, agua caliente, vapor, residuo de sanitizante, salpicadura de producto o inmersión. Registre distancia de boquilla, presión, ángulo, tiempo de exposición y si los químicos pueden acumularse bajo soportes o dentro de carriles de sensor.
| Zona | Exposición típica | Enfoque de especificación | Evidencia a pedir |
|---|---|---|---|
| Área protegida no alimentaria | Humedad, condensación, limpieza ocasional | Control de corrosión, calidad de aire, mantenimiento accesible | Lista de materiales y rating ambiental |
| Zona de salpicadura | Salpicadura de producto, spray de agua, espuma, enjuague | Exterior liso, rascador, sensor sellado, montaje drenable | Límites de medios de limpieza y datos de ingreso |
| Zona de lavado | Spray directo repetido, químicos, ciclos de agua caliente | Compatibilidad a nivel de conjunto y conexiones protegidas | Informe de prueba, compuesto de sello, grasa y límites |
| Zona de contacto con producto | Contacto directo o incidental con alimento | Geometría higiénica y declaraciones de contacto | Declaración vinculada al material y uso exactos |
No llame zona alimentaria a toda ubicación húmeda. El propio catálogo de SMC separa servicio de salpicadura de uso en zona alimentaria, una advertencia útil para compras. Para revisar calor, polvo, corrosión y áreas peligrosas con más amplitud, use la guía de selección ambiental de actuadores.
¿Cuándo debe especificarse acero inoxidable 304 o 316L?
La comparación publicada por Outokumpu da al 304L un equivalente de resistencia a picadura, o PRE, de 18 y al 316L un PRE de 24. El 316L obtiene su ventaja principalmente por aproximadamente 2.1% de molibdeno, que mejora la resistencia a picadura y corrosión en grietas impulsadas por cloruros (Outokumpu Prodec datasheet, consultado en 2026).
El tipo 304 sigue siendo el grado inoxidable más común en aplicaciones de alimentos y bebidas (Nickel Institute, consultado en 2026). Úselo cuando la química de limpieza, temperatura, nivel de cloruros, drenaje e historial de mantenimiento lo justifiquen. Suba a 316L cuando la exposición a cloruros o limpiadores ácidos haga valioso el molibdeno adicional.
| Condición | 304 puede ser razonable | 316L es mejor punto de partida |
|---|---|---|
| Química de limpieza | Limpiadores suaves, controlados y bien enjuagados | Ciclos con cloruros o más ácidos |
| Temperatura y tiempo | Exposición corta a temperatura moderada | Exposición caliente más larga que acelera ataque localizado |
| Geometría | Abierta, drenable y fácil de enjuagar | Persisten grietas, juntas protegidas o detalles que retienen residuo |
| Documentación | Historial probado de 304 en el mismo proceso | Proceso nuevo, química incierta o mayor consecuencia de fallo |
¿Por qué pagar 316L si el sanitizante sigue sentado bajo un soporte? Corrija drenaje, selección de fijaciones, daño superficial, limpieza de soldadura y práctica de enjuague junto con la decisión de aleación. Para niebla salina, zona de salpicadura o agua de mar fuera de producción alimentaria, mantenga ese caso separado y use la guía de cilindros resistentes a corrosión marina.
¿Por qué las clasificaciones IP no prueban diseño higiénico?
El manual Siemens 2025 describe una prueba IPX9 con agua a unos 80°C y 80 bar desde cuatro ángulos durante aproximadamente 30 segundos por posición, con boquilla a unos 125 mm. Esas condiciones de laboratorio son específicas y aun así no prueban compatibilidad química ni limpiabilidad (Siemens SIRIUS ACT manual, 2025).
IEC 60529 clasifica la protección de envolventes contra sólidos y líquidos. IPX7 aborda inmersión temporal; IPX9 aborda chorros de agua caliente a alta presión. Uno no es un certificado general superior al otro, y ninguno confirma aptitud de contacto alimentario, química de sellos, acabado superficial, drenaje, grasa o resistencia a sanitizante a largo plazo (IEC 60529, edición 2.2, 2013).
| Afirmación en cotización | Qué prueba realmente | Qué sigue faltando |
|---|---|---|
IP67 | Prueba definida de sólidos e inmersión temporal | Spray de alta presión, agua caliente, químicos y geometría sanitaria |
IP69 o IP69K | Prueba definida de ingreso por chorro caliente a alta presión | Compatibilidad con medios, contacto alimentario, drenaje y vida útil |
Exterior inoxidable | Selección de metal externo | Grado, pasivación, soldaduras, fijaciones y partes internas |
Food grade | Nada sin una declaración referenciada | Regulación, material, proveedor, configuración y uso previsto |
Sensores, bobinas de válvula, conectores, prensaestopas y racores necesitan la misma revisión. Un cuerpo de cilindro puede sobrevivir al enjuague mientras un cable de sensor o racor de puerto admite agua. Si el sistema también enfrenta calor, polvo o área peligrosa, vuelva a la lista de selección ambiental antes de finalizar el actuador.
¿Cómo reducen acabado superficial, drenaje y montaje las trampas de residuo?
Los criterios sanitarios 3-A suelen usar 32 microinches, o 0.8 µm Ra, como referencia de contacto con producto y también exigen radios limpiables, drenabilidad y ausencia de picaduras y grietas. Su estándar General Requirements revisado en 2026 especifica rutas de detección de fuga de doble sello de al menos 1/8 inch de diámetro (3-A primer, 2026; 3-A update, 2026).
Ra es útil, pero no es una puntuación higiénica completa. Arañazos direccionales, pasivación dañada, poros, decoloración de soldadura, roscas expuestas, bordes de etiqueta, ranuras de sensor, tornillos hundidos, repisas horizontales y grietas metal-metal pueden retener suciedad aunque la rugosidad nominal pase.
La infografía antigua también confundía 2B y 2R. Un acabado 2B es laminado en frío, tratado térmicamente, decapado y skin passed. Un 2R, o BA, es recocido brillante en atmósfera inerte y suele ser más liso y brillante (worldstainless, consultado en 2026). Ninguna designación garantiza el Ra del cilindro terminado después de mecanizado, soldadura o montaje.
| Detalle | Mejor especificación de lavado | Especificación débil |
|---|---|---|
| Geometría externa | Superficies inclinadas o verticales con drenaje visible | Repisas planas y bolsillos ciegos |
| Roscas y tornillos | Cubiertos, sellados o fuera de la zona expuesta | Taladros abiertos y ajustadores hundidos |
| Soportes | Perfil abierto con interfaces inspeccionables | Placas solapadas que atrapan líquido |
| Sensores y cables | Dispositivo sellado, ruta limpia, conexión protegida | Ranura abierta con bucle de cable en punto bajo |
| Acabado | Ra medido donde se requiera, superficie sin defectos, tratamiento documentado | “Inoxidable pulido” sin medición o criterio de inspección |
¿Puede el equipo de saneamiento ver y limpiar el soporte trasero sin retirar el actuador? Si no, mueva el cilindro, cambie el soporte, añada una guarda limpiable o rediseñe el enlace. La higiene mejora a menudo más por geometría y acceso que por cambiar de 304 a 316L.
¿Qué sellos, lubricantes y controles de calidad de aire pertenecen a la especificación?
Para caucho de uso repetido en contacto con alimentos acuosos, 21 CFR 177.2600 limita los extractivos totales a 20 mg/in² durante las primeras 7 horas y 1 mg/in² durante las siguientes 2 horas. Las pruebas para alimentos grasos usan límites distintos, lo que muestra por qué una etiqueta genérica “sello aprobado por FDA” es insuficiente (eCFR 21 CFR 177.2600, consultado en 2026).
Pida el compuesto exacto del sello y la declaración del proveedor. La frase FDA-conformant under 21 CFR 177.2600 for the stated conditions of use es más útil que FDA approved. FDA explica que una notificación de contacto alimentario está vinculada a un fabricante o proveedor nombrado y a condiciones definidas (FDA, consultado en 2026).
Después revise la receta de saneamiento. Trelleborg lista químicas alcalinas, ácidas, hipoclorito, ácido peracético y peróxido en servicio CIP y SIP, y advierte que temperatura, concentración, tiempo de exposición y compuesto exacto cambian el desempeño (Trelleborg, consultado en 2026). ¿Aceptaría un sello solo porque la cotización dice EPDM o FKM?
Use la guía de sellos industriales de cilindro para comparar funciones y patrones de fallo. Si agua caliente o vapor empujan el conjunto más allá de sus límites de catálogo, use la guía de cilindros de alta temperatura antes de aprobar sello, grasa, sensor y paquete de tubería.
El aire comprimido también pertenece a la revisión higiénica. La sección 117.40(g) exige que el aire comprimido introducido mecánicamente en alimentos o usado para limpiar superficies en contacto con alimentos sea tratado para no contaminar con aditivos indirectos no permitidos. Use la guía de calidad de aire ISO y la guía de punto de rocío a presión para documentar partículas, agua, aceite y riesgo de condensación.
¿Qué modos de fallo debe vigilar mantenimiento?
SMC informa durabilidad cuatro veces mejor para su cilindro HF2A-CG5 específico en exposición a gotas de agua, pero el resultado aplica solo a las condiciones de prueba y diseño de producto indicados por SMC. Su catálogo también identifica diámetros de 20, 25, 32 y 40 mm, piezas FKM resistentes al agua y grasa NSF H1 (SMC HF2A-CG5, 2025).
Ese resultado de proveedor es útil como ejemplo de especificación, no como multiplicador de vida para toda la industria. Registre ubicación real del fallo y condiciones de saneamiento para que el reemplazo ataque el mecanismo y no repita solo la etiqueta del material.
| Síntoma observado | Vías probables a investigar | Evidencia antes de sustituir |
|---|---|---|
| Mancha de óxido en fijación o soporte | Metales mezclados, pasivación dañada, líquido atrapado | Fotos cercanas, grado de fijación, químico de limpieza, tiempo de permanencia |
| Fuga en sello de vástago tras lavado | Daño de rascador, sello hinchado, vástago rayado, lavado directo en la glándula | Compuesto de sello, distancia de boquilla, temperatura, condición del vástago |
| Agua bajo cubierta de sensor | Rating de ingreso incorrecto, entrada de cable, sello dañado, ruta con punto bajo | Modelo de sensor, conector, ruta de cable, dirección de spray |
| Movimiento lento o pegajoso tras limpieza | Agua interna, pérdida de grasa, fricción de sello, aire contaminado | Registro de calidad de aire, tendencia de presión, fotos de desmontaje |
| Residuo alrededor de tapas | Grietas, instalación horizontal, limpieza inaccesible | Orientación instalada, acceso de saneamiento, registro visual o hisopo |
La ubicación del fallo suele informar más que el material del cilindro. Una mancha repetida bajo una abrazadera apunta a química atrapada; ataque uniforme en todas las partes expuestas apunta a compatibilidad de material o limpieza. Mapee el patrón antes de cambiar la aleación.
¿Cómo debe inspeccionarse y documentarse el cilindro?
ISO 14159:2002 sigue siendo el estándar publicado de diseño higiénico y fue confirmado por última vez en 2018. Un borrador de edición 2 de 44 páginas entró en etapa DIS el 5 de mayo de 2026, por lo que los compradores deben citar la edición actual mientras siguen la revisión, no llamar efectivo al borrador (ISO 14159, 2026; ISO/DIS 14159, 2026).
La inspección debe confirmar la condición instalada, no solo la descripción del catálogo. Fotografíe el cilindro antes y después de saneamiento. Revise picaduras, tea staining, fijaciones flojas, líquido atrapado, rascadores rotos, daño de cable, tubos agrietados, fuga de sello, operación de sensor, respuesta de amortiguación y residuo en interfaces.
Documente cambios de receta de limpieza. Un nuevo sanitizante, mayor concentración, enjuague más caliente, boquilla más cercana o mayor permanencia de espuma puede invalidar una decisión antigua de material aunque el modelo de cilindro no cambie. El registro de revisión debe conectar cambios de proceso con revisiones de componentes.
En áreas de contacto con producto o validadas, conserve declaración exacta de material, declaración de compuesto de sello, certificado de grasa, registro de acabado superficial, informe de prueba de ingreso y configuración de proveedor. Un certificado de material base no cubre automáticamente cilindro montado, sensor, racor o soporte.
Lista de especificación para cilindros de lavado
La revisión 2026 de 3-A General Requirements conecta más de 80 estándares de equipos con una base compartida de diseño higiénico. Por eso una RFQ útil de cilindro debe describir sistema instalado, proceso de limpieza, materiales, drenaje y paquete de evidencia en lugar de confiar en dos etiquetas abreviadas como 316L e IP69 (3-A SSI, 2026).
Haga que el protocolo de limpieza sea una entrada controlada de RFQ. Si saneamiento cambia después, ese mismo campo se convierte en disparador de revisión de ingeniería.
| Campo RFQ | Información a proporcionar | Evidencia del proveedor a pedir |
|---|---|---|
| Movimiento | Diámetro, carrera, carga, presión, velocidad, ciclo, montaje | Cálculo de dimensionamiento y límites de catálogo |
| Zona higiénica | Contacto con producto, salpicadura, lavado o área protegida | Declaración de uso previsto y declaración aplicable |
| Método de limpieza | Manual, espuma, enjuague de baja presión, lavado de alta presión, CIP o SIP | Método aprobado y límite de prueba declarado |
| Química de limpieza | Producto, ingrediente activo, concentración, pH | Compatibilidad escrita para cuerpo, vástago, sellos, grasa y plásticos |
| Exposición térmica | Temperaturas de agua, vapor, ambiente y cuerpo; tiempo de permanencia | Límites de temperatura para cada componente expuesto |
| Materiales | Cuerpo, vástago, tapas, fijaciones, soporte, racor y carcasa de sensor | Lista de materiales y certificados de la configuración cotizada |
| Superficie y geometría | Objetivo Ra, condición de soldadura, tapas de rosca, pendiente, control de grietas | Medición de acabado, plano y detalles de acceso de limpieza |
| Protección de ingreso | Presión, temperatura, ángulo, distancia y duración de spray | Norma de prueba, rating, informe y condiciones de conjunto |
| Higiene neumática | Partículas, agua, aceite, punto de rocío y requisitos de escape | Plan de tratamiento de aire e intervalo de mantenimiento |
| Mantenimiento | Acceso a sellos, método de reemplazo, intervalo de inspección, kit de repuestos | Lista de piezas, instrucciones y agentes de limpieza aprobados |
No se inserta calculadora de Bepto porque este artículo no tiene una tarea primaria de cálculo. Si su proyecto aún necesita dimensionamiento de diámetro, complete ese cálculo por separado antes de aplicar la especificación de lavado. Envíe la lista completa con planos y datos de limpieza mediante la página de contacto de ingeniería para que la cotización quede vinculada a la exposición real.
Preguntas frecuentes sobre cilindros de acero inoxidable para lavado alimentario
Estas cinco respuestas abordan los atajos de especificación que más probablemente causan un fallo de lavado. Usan requisitos sanitarios de 21 CFR, clasificaciones de ingreso IEC y la edición actual de ISO 14159; la revisión ISO propuesta de 44 páginas llegó a etapa DIS el 5 de mayo de 2026, pero todavía no es el estándar publicado (ISO, 2026).
¿Se requiere acero inoxidable 316L para todos los cilindros de lavado alimentario?
No. Outokumpu lista valores PRE de 18 para 304L y 24 para 316L, por lo que 316L ofrece mayor resistencia nominal a picadura por cloruros. La elección todavía depende de química de limpiador, temperatura, permanencia, drenaje, grietas y consecuencia de fallo; servicio suave probado puede justificar 304 (Outokumpu, 2026).
¿Una clasificación IP67 basta para lavado repetido a alta presión?
No. IP67 incluye inmersión temporal, no el spray caliente de alta presión representado por IPX9. Una descripción actual de Siemens usa agua a unos 80°C y 80 bar desde cuatro ángulos durante aproximadamente 30 segundos cada uno. Incluso IPX9 no prueba compatibilidad química, drenaje o aptitud para contacto alimentario (Siemens, 2025).
¿Qué material de sello es mejor para un cilindro neumático de lavado alimentario?
No existe un elastómero universalmente mejor. Seleccione el compuesto exacto frente a limpiador, concentración, temperatura, exposición, lubricante, velocidad y deber de contacto alimentario. Para caucho de uso repetido, 21 CFR 177.2600 fija límites extractivos diferentes para alimentos acuosos y grasos, por lo que el nombre de familia elastomérica no establece cumplimiento (eCFR, 2026).
¿Puede un cilindro de acero inoxidable soportar esterilización por vapor?
Solo cuando la configuración completa cotizada esté aprobada para la temperatura, presión, duración y frecuencia real del ciclo de vapor. El acero inoxidable puede tolerar el ambiente mientras sellos, grasa, sensores, racores o tubos no lo hacen. Trelleborg trata SIP como aplicación específica del compuesto, no como propiedad universal del equipo inoxidable (Trelleborg, 2026).
¿Qué documentos debo pedir con una cotización de cilindro para lavado?
Pida lista exacta de materiales, grados de inoxidable, declaraciones de compuesto de sellos y grasa, evidencia de acabado superficial, detalles de prueba de ingreso, límites de medios de limpieza, planos e instrucciones de mantenimiento. Donde aplique contacto con producto, vincule cada declaración con configuración suministrada y uso previsto; la guía 3-A usa comúnmente 0.8 µm Ra como una referencia de contacto con producto (3-A SSI, 2026).
Fuentes y notas de recuperación
Las 16 fuentes primarias o expertas siguientes, incluidas 21 CFR 117.40 e ISO 14159, se recuperaron el 10 de julio de 2026. Definen límites de limpiabilidad, contacto alimentario, ingreso y diseño higiénico; los documentos de fabricante fechados suministran ejemplos específicos de aplicación, no previsiones universales de vida útil.
- 21 CFR 117.40, Equipment and utensils, recuperado el 2026-07-10. Usado para limpiabilidad, diseño sanitario de sistemas neumáticos y tratamiento de aire comprimido.
- FDA, Determining the Regulatory Status of Components of a Food Contact Material, recuperado el 2026-07-10. Usado para explicar por qué el estatus de contacto alimentario debe vincularse a material, proveedor y uso previsto.
- 21 CFR 177.2600, Rubber articles intended for repeated use, recuperado el 2026-07-10. Usado para los límites extractivos de alimentos acuosos y grasos en el gráfico de sellos.
- ISO 14159:2002, Safety of machinery - Hygiene requirements for the design of machinery, recuperado el 2026-07-10. Usado para el estándar higiénico publicado y su confirmación de 2018.
- ISO/DIS 14159, Edition 2, recuperado el 2026-07-10. Usado solo para identificar estado DIS del borrador de 44 páginas y fecha de registro 2026-05-05.
- IEC 60529, Degrees of protection provided by enclosures, recuperado el 2026-07-10. Usado para alcance y contexto de edición de clasificaciones IP.
- Siemens SIRIUS ACT manual, edición 2025, recuperado el 2026-07-10. Usado para una descripción actual de prueba IPX9 de laboratorio.
- Outokumpu Prodec range datasheet, recuperado el 2026-07-10. Usado para valores PRE 304L y 316L y contenido nominal de molibdeno.
- Nickel Institute, Food contact materials, recuperado el 2026-07-10. Usado para prevalencia del tipo 304 en aplicaciones alimentarias y de bebidas.
- worldstainless, Surface treatment, recuperado el 2026-07-10. Usado para distinguir acabados 2B y 2R.
- 3-A SSI, A Primer for 3-A Standards and Practices, recuperado el 2026-07-10. Usado para la referencia de 32 microinch, o 0.8 µm Ra, y principios de geometría limpiable.
- 3-A SSI, 2026 General Requirements Standard update, recuperado el 2026-07-10. Usado para el estándar fundacional revisado, su relación con más de 80 estándares y rutas de detección de fuga de doble sello.
- Trelleborg, Cleaning in place and sterilization in place, recuperado el 2026-07-10. Usado para factores de compatibilidad CIP y SIP específicos por compuesto.
- Festo CRDSNU product documentation, edición marzo de 2026; SMC CG5-S catalog; y SMC HF2A-CG5 catalog, recuperados el 2026-07-10. Usados como ejemplos de producto claramente atribuidos, no como reclamaciones universales de desempeño.
